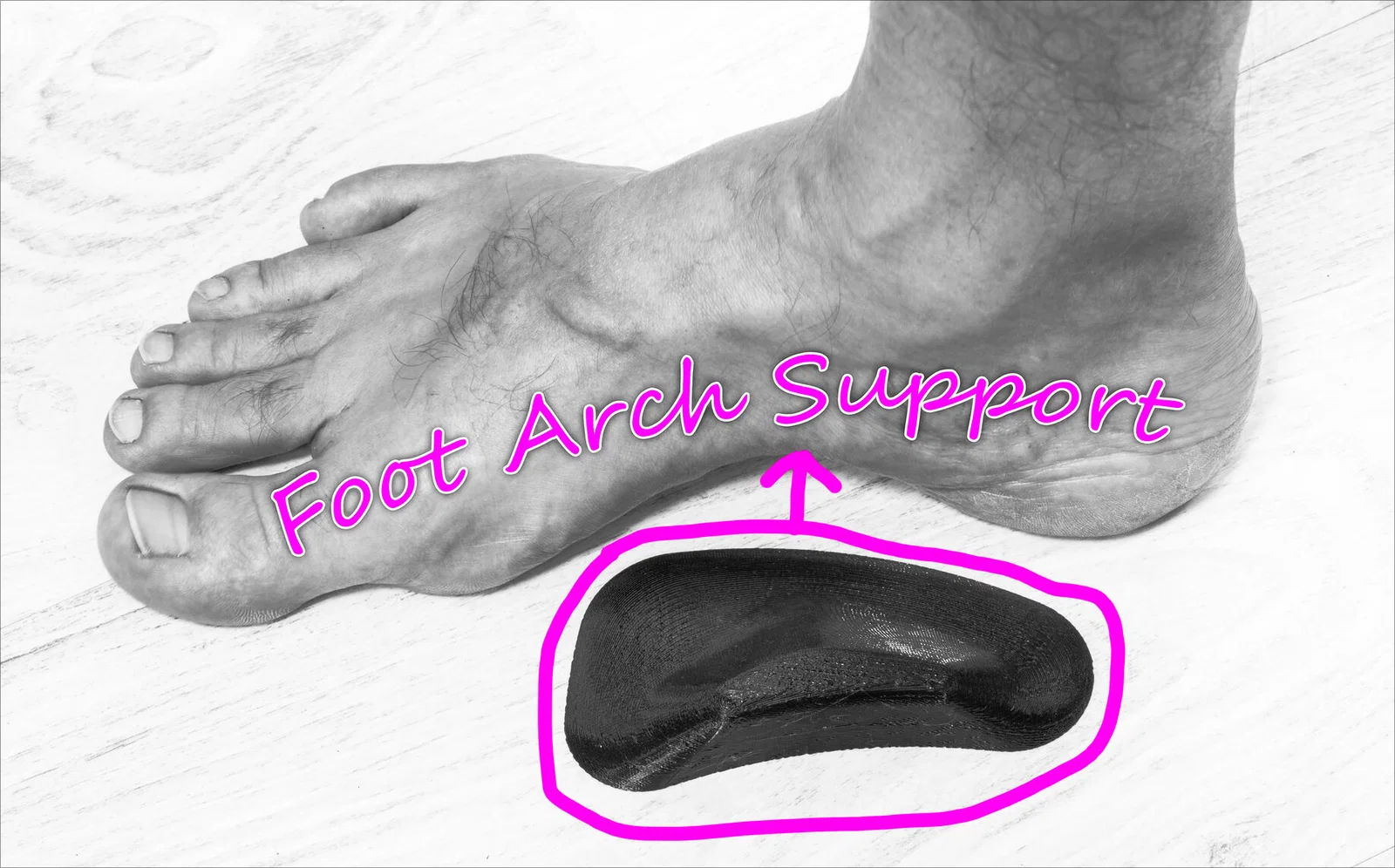

Miếng Đỡ Vòm Chân (Foot Arch Support)
Miếng đỡ vòm chân tuỳ biến cho giày, thiết kế bằng Fusion360. Bạn có thể đo kích thước bàn chân rồi chỉnh các tham số như chiều dài, rộng, vị trí “hump” và các chiều cao/góc để ra miếng lót vừa chân, sau đó in bằng TPU.
Mô tả
Miếng đỡ vòm chân (foot support) tuỳ biến cho giày của bạn. Mở trong Fusion360 rồi chỉnh lại theo bàn chân.
Mình bị vòm chân khá cao (lòng bàn chân hõm nhiều) nên bắt đầu dùng mấy kiểu miếng này. Với lại, sao phải mua miếng lót đắt tiền khi mình có thể tự in.
Hướng dẫn đo đạc
Để làm cho chuẩn cũng hơi tốn công. Mình bắt đầu bằng cách tham số hoá (parametrize) bản phác (base sketch) và mặt phẳng phác giữa (mid sketch plane support). Trước tiên đo chiều dài/rộng phần đế và vị trí chỗ “gồ” phía trong nên bắt đầu.
Ban đầu mình dùng camera nhiệt để xem dấu chân thực tế, nhưng vậy hơi quá. Chỉ cần đặt một quyển sách lên bàn chân rồi nhìn là được. Dùng thước và xác định:
- Chiều dài
- Chiều rộng
- Vị trí cho phần “gồ” phía trong ("hump") ('Base_Inner_Offset")
Sau đó qua bước tiếp theo là xác định chiều cao…
- Khoảng cách mặt phẳng trên ('Top_Plane_Distance')
- “Chiều cao ngoài” là ‘Mid_Outer_Height’
- “Chiều cao trong” là ‘Mid_Inner_Height’
(hai chiều cao này quyết định góc nghiêng của mid plane hướng vào phía trong bàn chân) - Góc nghiêng về phía gót là tham số còn lại: ‘Mid_Plane_Angle’
Xong phần đó thì cần chỉnh độ dốc và độ cong của phần giữa/phần trên. Đoạn này thực ra khá lằng nhằng nên mình KHÔNG tạo tham số cho nó. Làm vậy sẽ khó hiểu đang xảy ra gì. Cá nhân mình chỉnh bằng mắt.
- Mid sketch: Chỉnh vị trí phần “hump”, vị trí tất cả các bán kính bo (radiuses).
- Top sketch: Làm tương tự như mid sketch.
Bạn nên đặt viền ngoài của các sketch sao cho chúng thẳng hàng với nhau, nếu không sẽ bị dốc vào trong sai. Nhớ đừng làm hỏng tính năng loft. Có lẽ dùng rails sẽ hợp lý hơn, nhưng mình làm theo cách này.
Nếu muốn tinh chỉnh một số bán kính, cứ thử xem danh sách parameters đầy đủ. Mình đã đặt tên theo logic bên dưới.
Hướng dẫn in

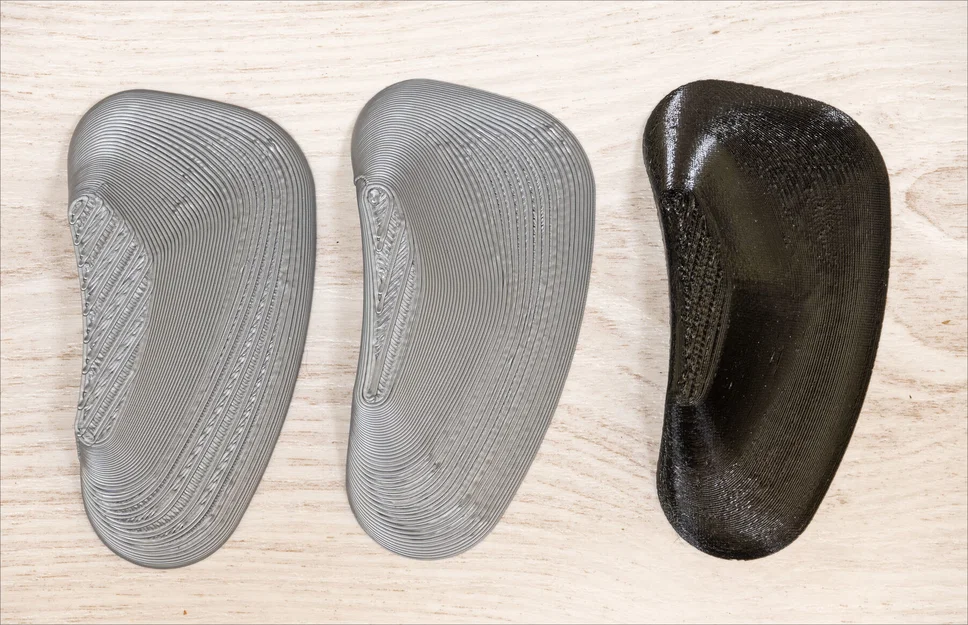

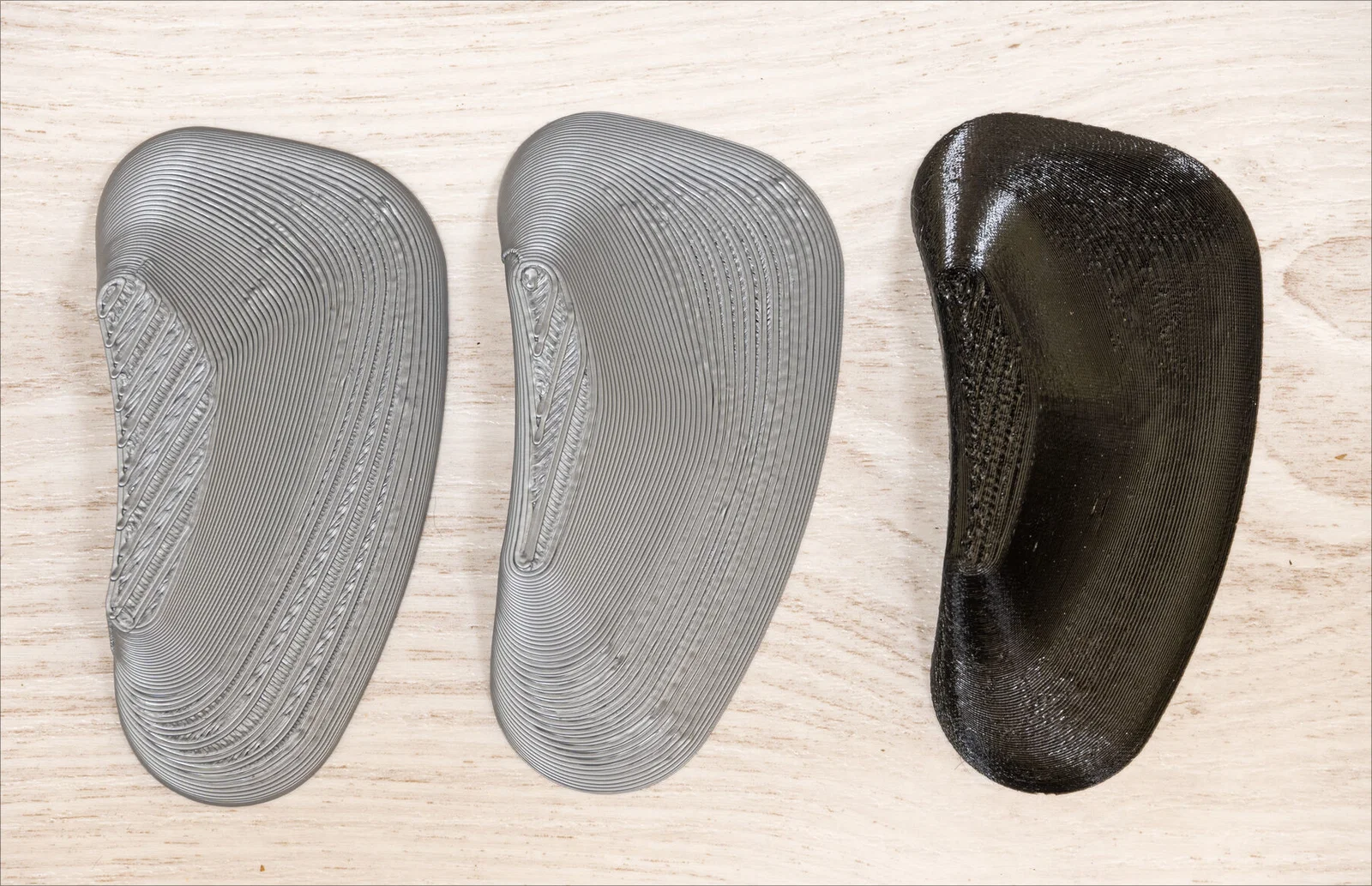

Mình dùng TPU độ cứng shore 95A, infill 25%. Dùng profile in của hãng; mình không rõ cụ thể các setting ra sao nhưng chạy rất ổn. Mình đã thử nozzle 0.6 và 0.8 mm. Bản này in bằng nozzle 0.8.
