Giá Treo Tường ResMed AirSense 10 (Remix) – CPAP Gắn Vít & Velcro

v3: Đã thêm các bracket đã chỉnh đúng để gắn bằng velcro hoặc command strips, trong trường hợp không thể bắt vít lên tường. Giờ thì chúng sẽ in ra đúng chuẩn!

Dời CPAP khỏi cái tủ đầu giường đi! Đặt nó ngang tầm mặt nệm luôn, nhất là khi tủ đầu giường của bạn thấp hoặc cao quá…. Các respiratory therapist khuyên đặt máy CPAP ở ngang tầm cơ thể!

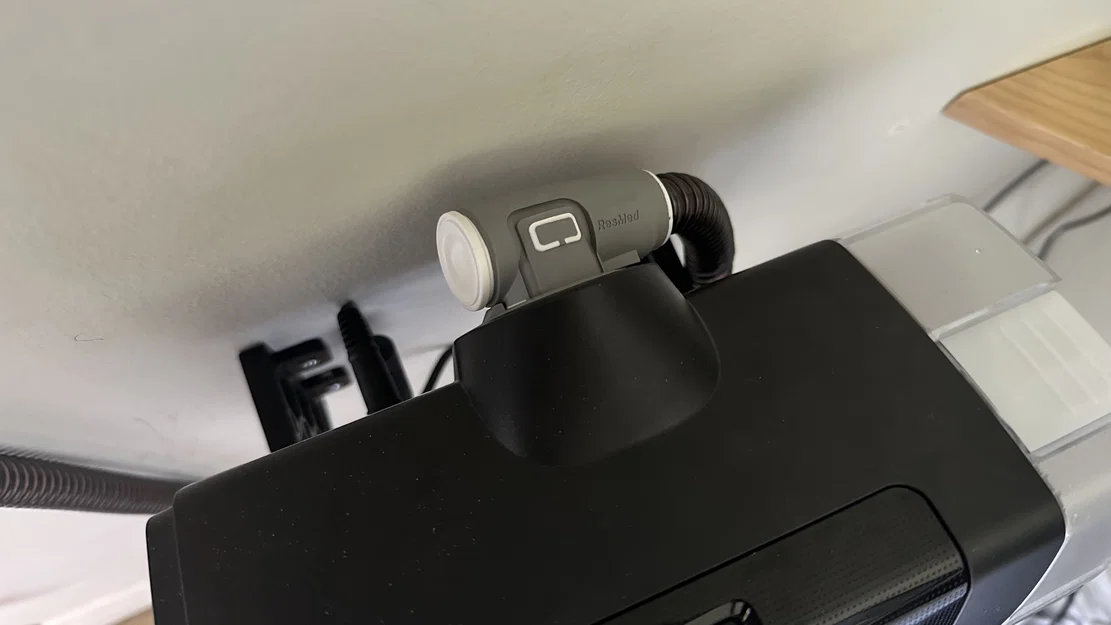

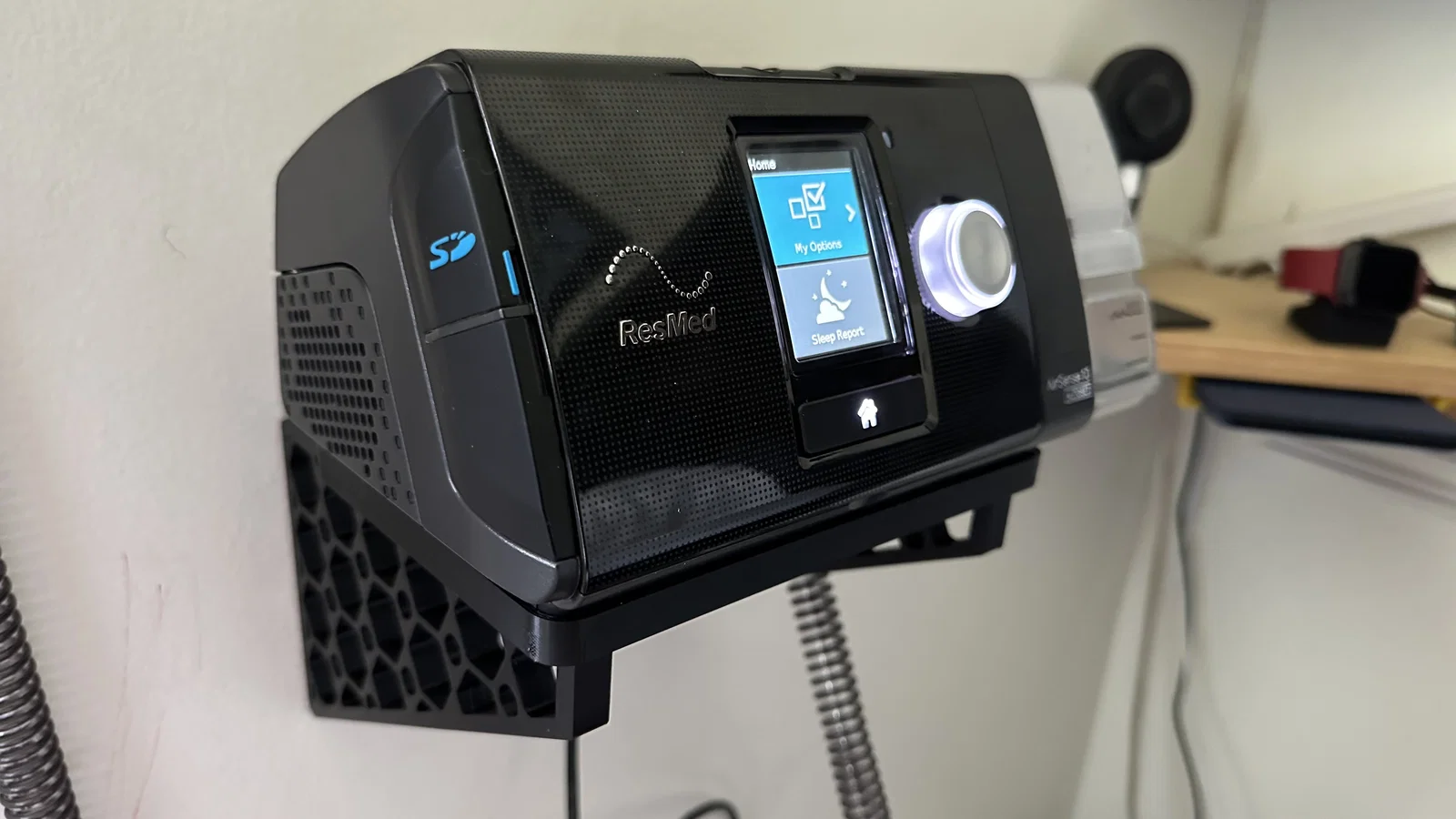

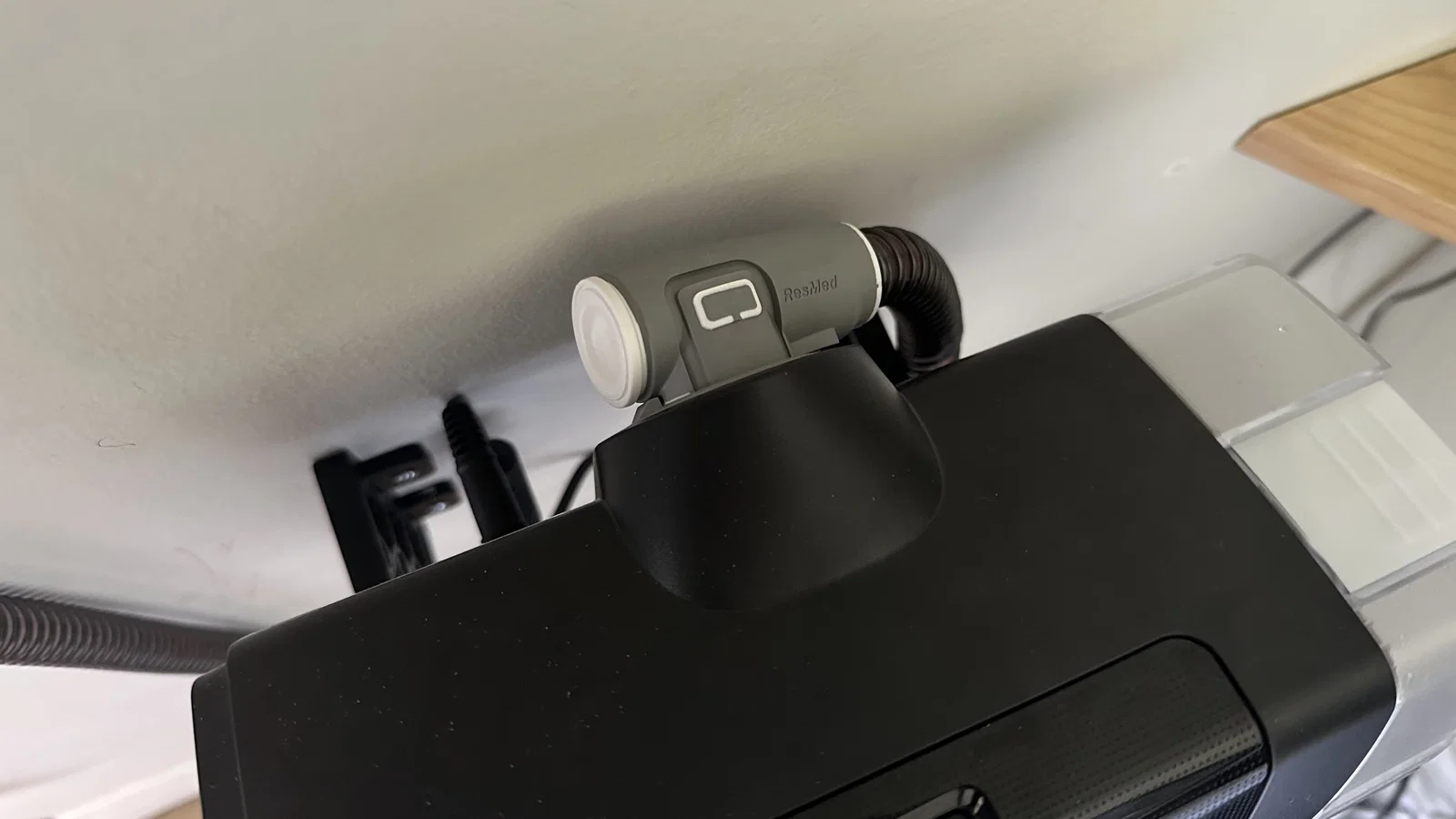

• Mẫu này sẽ giữ máy AirSense 10 của bạn trên tường, chừa đủ khoảng phía sau cho dây nguồn và ống sưởi (heated hose).
• Mình thiết kế để ôm sát tường nhất có thể. Nếu bạn dùng ống không sưởi mà không có co (elbow) 90 độ, mình không chắc có đủ khoảng hở không; khi gắn lên tường thì phía sau cổng gắn ống đến tường còn khoảng 48mm.

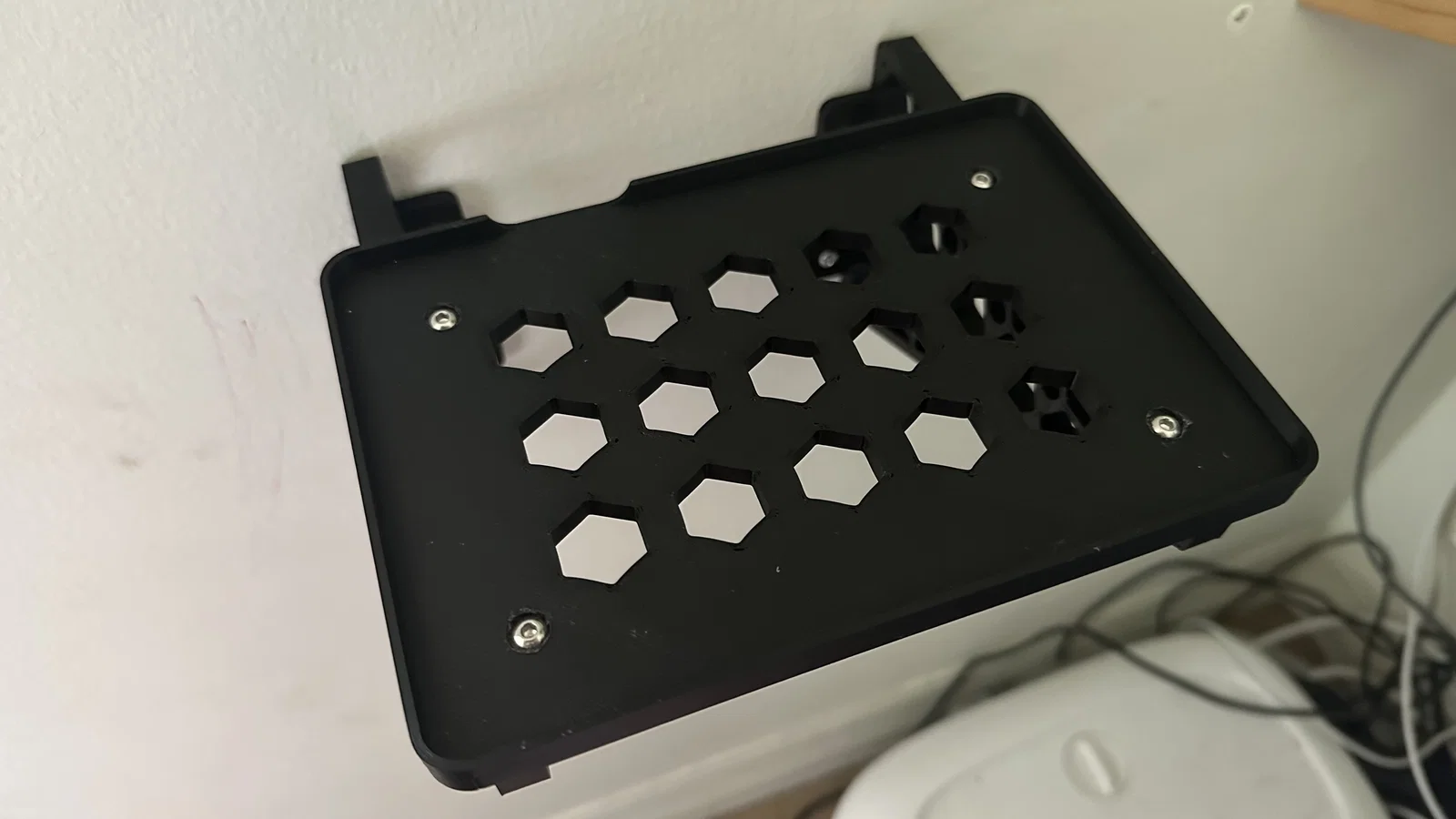

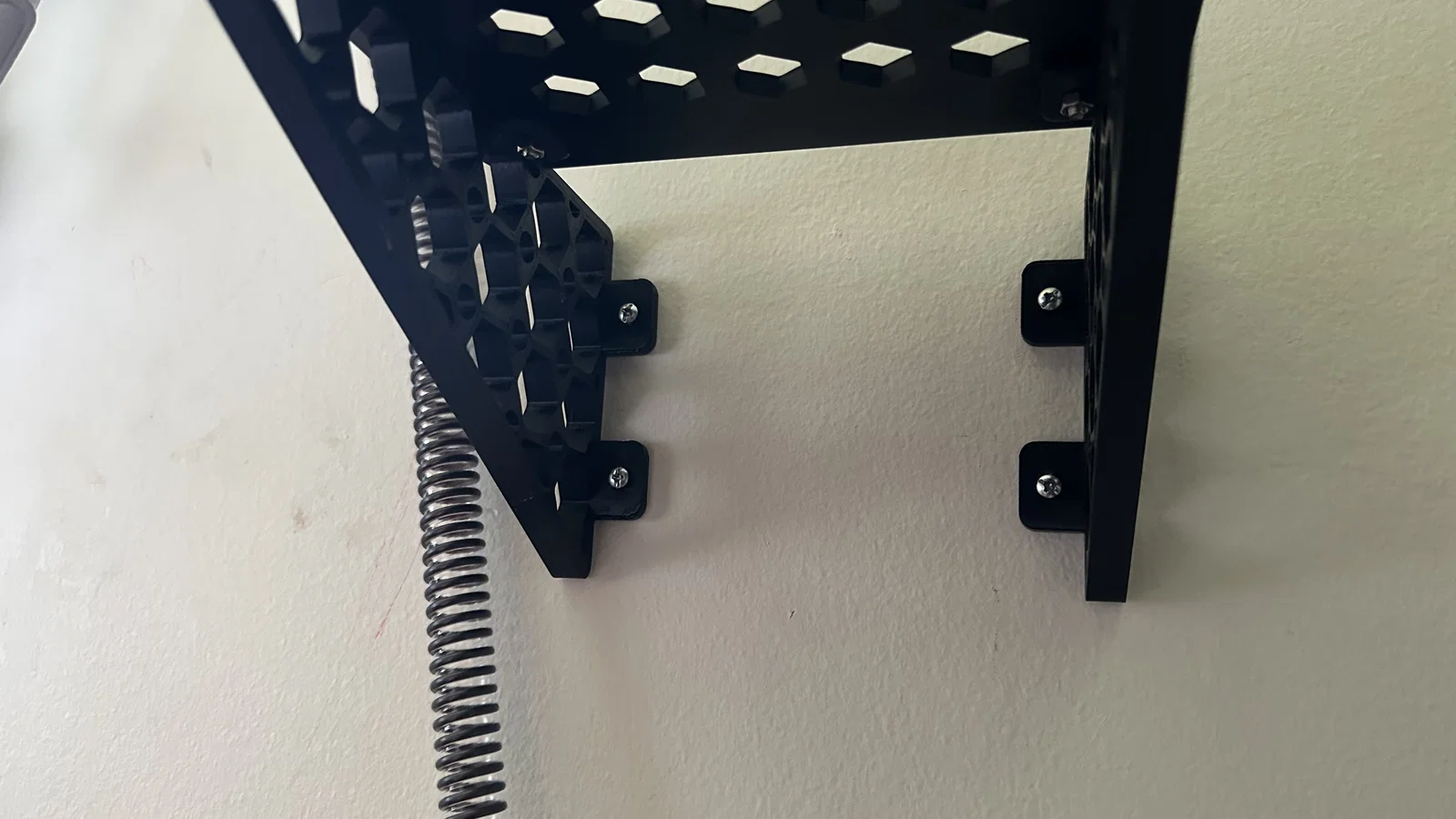

• Dùng 4 con vít để bắt lên tường. Nếu bạn không muốn dùng 4 vít, có thể dùng 2 lỗ bắt phía trên, nhưng mình không đưa ra lời khuyên nào để đảm bảo độ ổn định kết cấu.

Design

Mình thấy mẫu của DVs3D, là một mẫu rất hay, nhưng mình không cần treo nó lòi ra khỏi giường. :) Tuy vậy, mẫu đó có một tấm plate giữ AirSense 10 rất chắc. Tới lúc khởi động “cỗ máy remix” rồi!

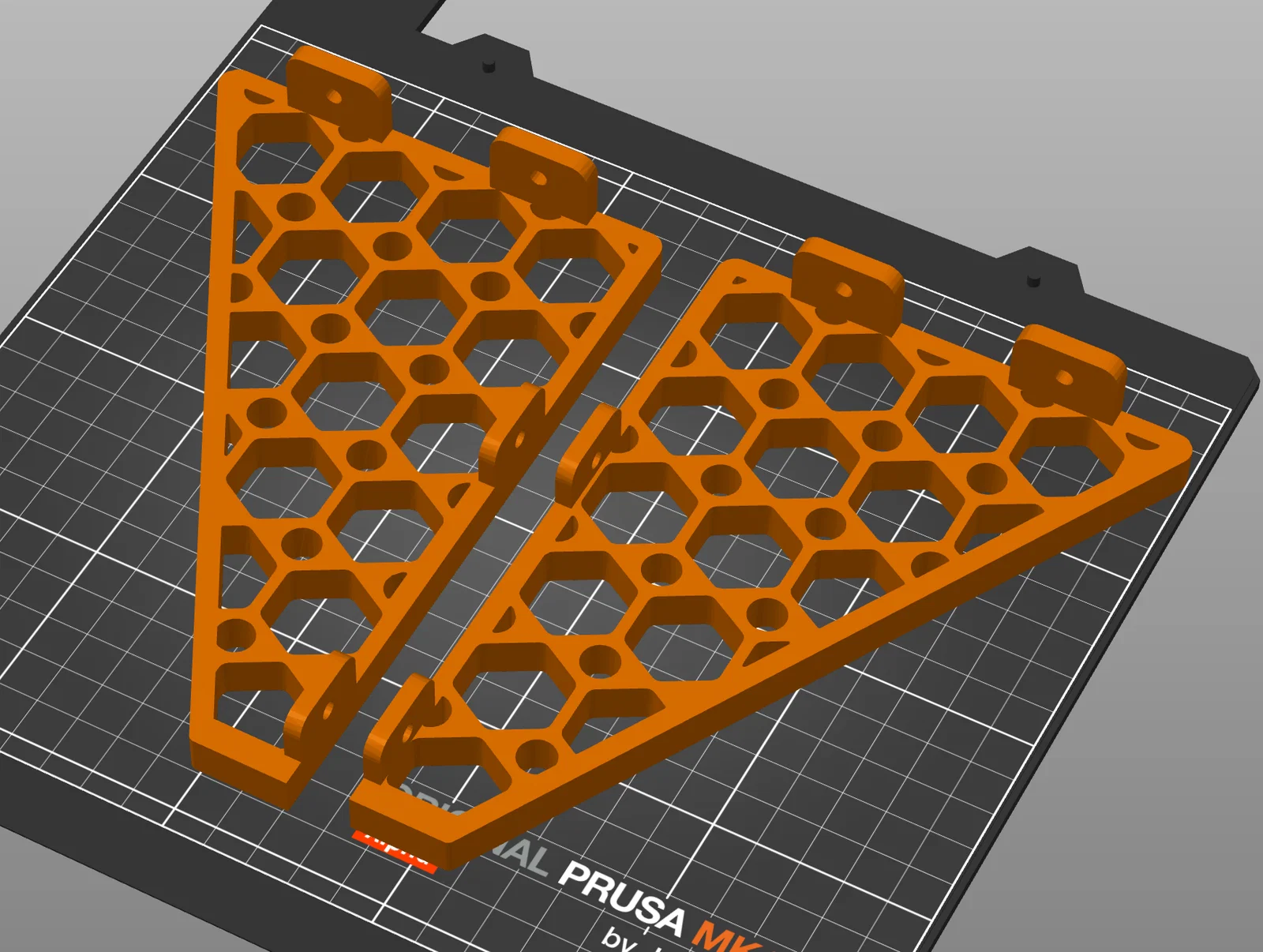

Giờ mình cần thêm bracket để bắt lên tường. Mình tìm được mấy cái ngon này của Martin, gần như hoàn hảo. Mình dùng bản 200mm, nhưng hơi dài, nên lại phải chỉnh sửa chút.

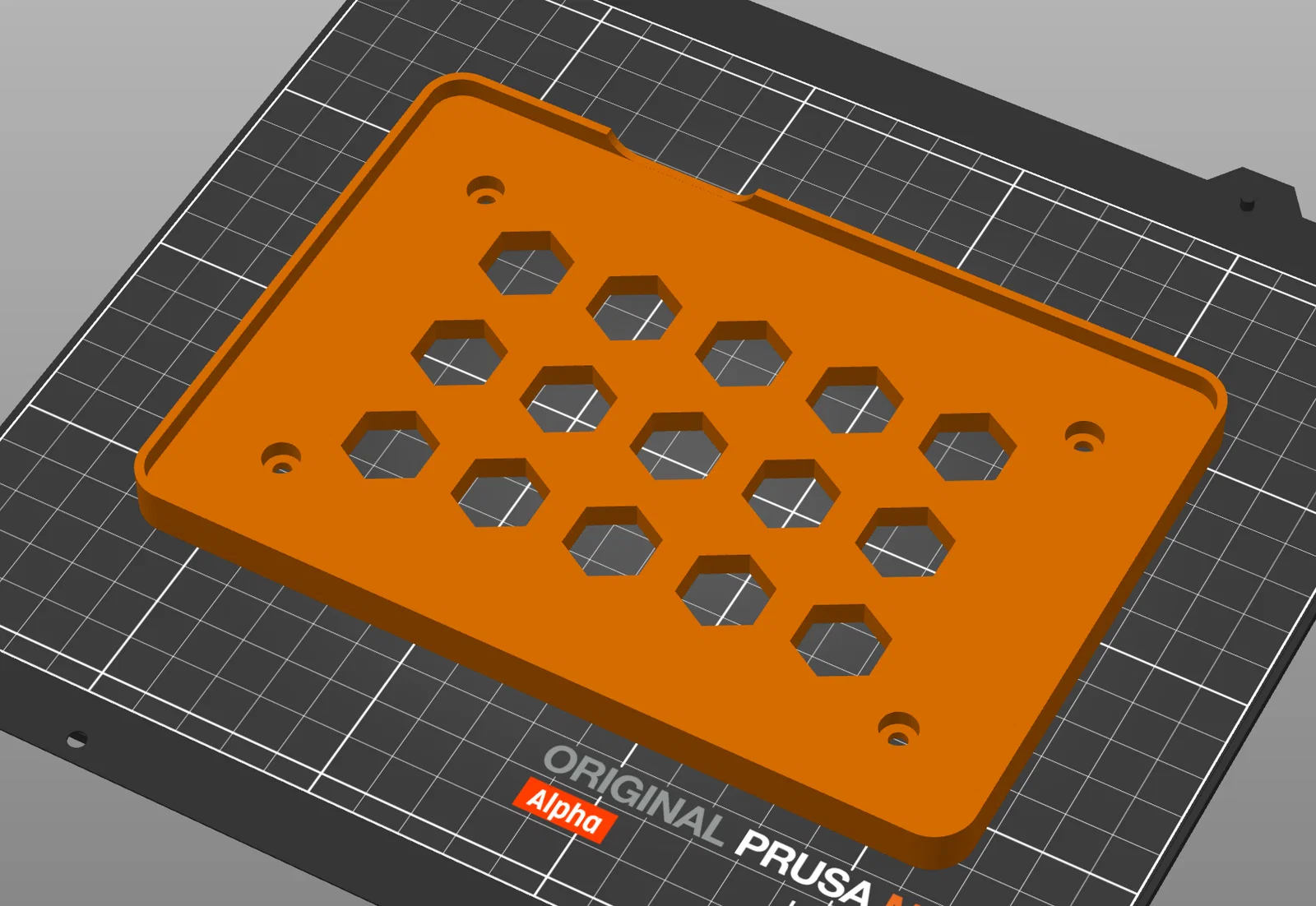

Mình quăng hết vào TinkerCAD (1337 modeler đây), rồi bắt tay làm. Mình cần làm các tab để nối với mounting plate cho khớp hàng. Đồng thời phải rút ngắn bracket lại một chút. Mình thấy ra cũng ổn áp!

Printing

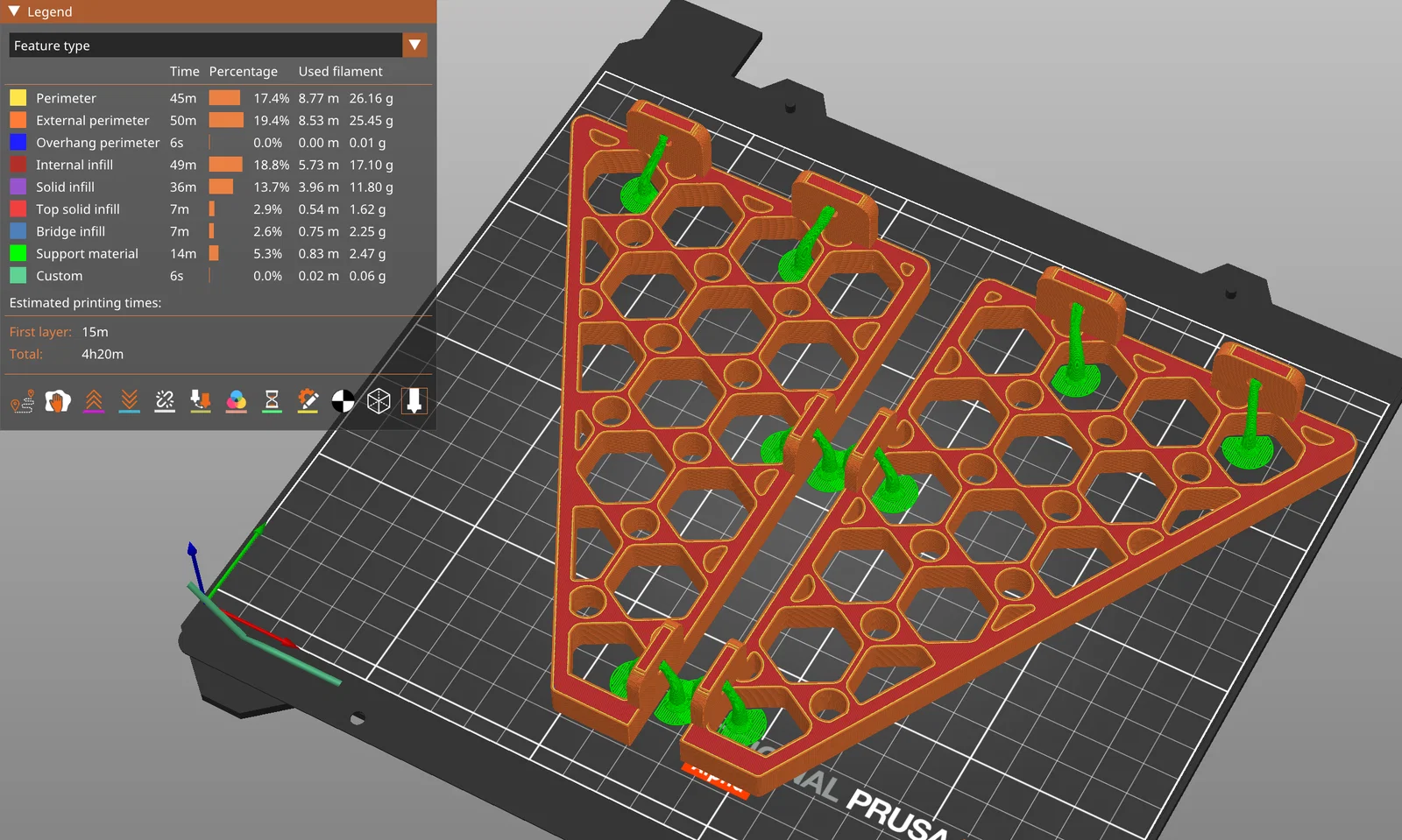

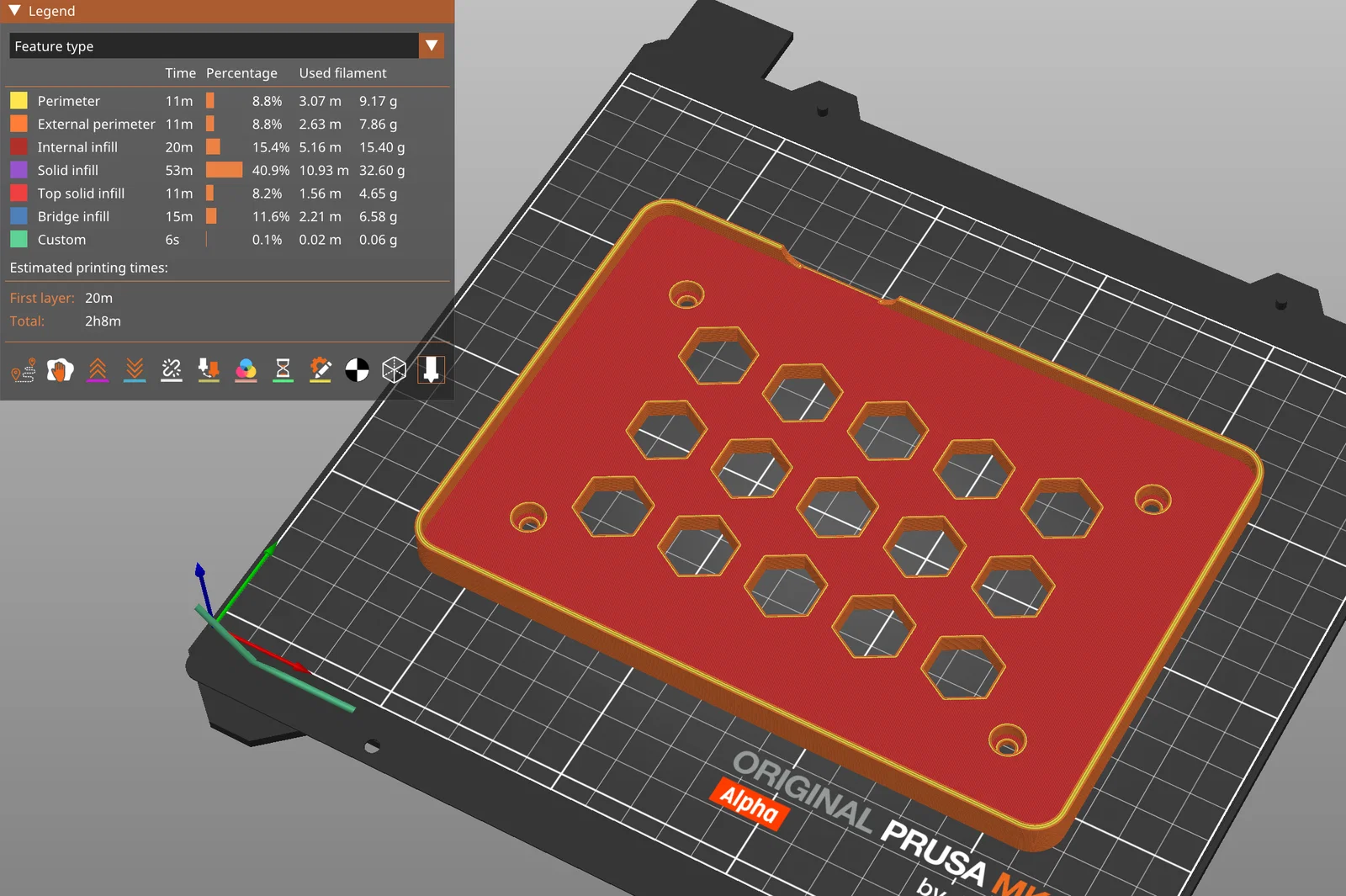

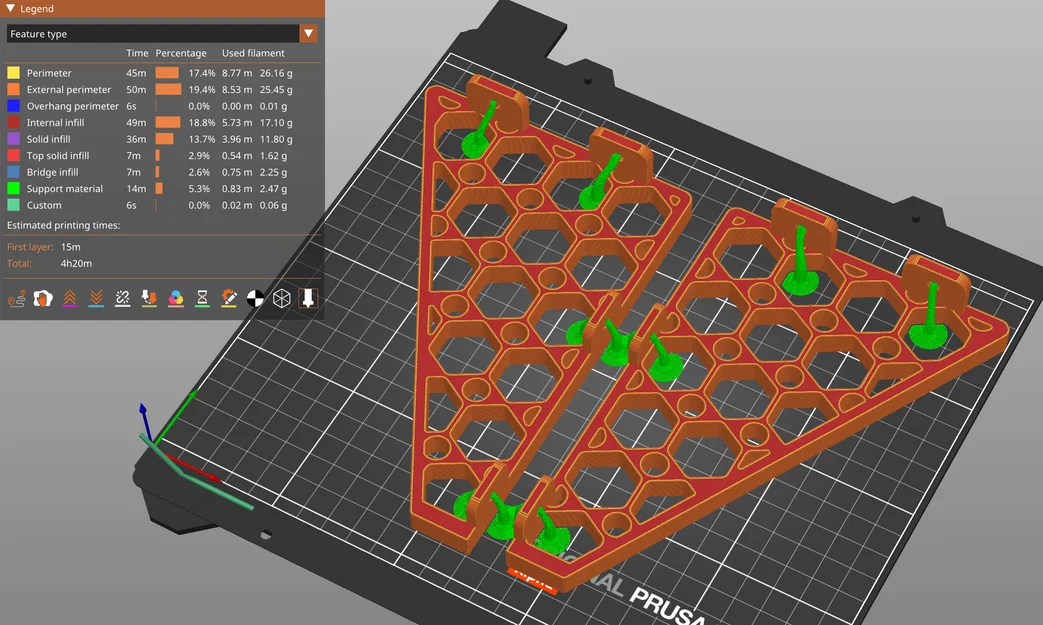

Mình in bằng nozzle .4mm, layer height .2mm, với 4 walls. Mình có bật organic supports cho phần bracket để các lỗ không bị xệ lúc in. Chắc cũng không bắt buộc, trừ khi hệ thống làm mát của máy in bạn không được tối ưu. Mình dùng bu lông M4 đầu dù (pan head) để bắt plate vào bracket. Mình khuyên nên rà lại lỗ bằng mũi khoan 4mm… mình không phải dân model giỏi, nên dung sai có thể hơi lệch. Phần counterbore ở lỗ bu lông có sẵn để đầu bu lông thụt xuống và CPAP được giữ chặt bởi mounting plate.

Remixing

Nếu bạn muốn chỉnh sửa thêm, đây là các file TinkerCad:

https://www.tinkercad.com/things/1HckktRa1Pn-resmed-airsense-10-mounting-plate/edit?sharecode=vGbQchleMxq9efvlnwmLeDnkD653qCE5e9JycR-1-9k

https://www.tinkercad.com/things/2ge2RitMnwe-resmed-airsense-10-brackets/edit?sharecode=toHADOvOv9BMeqb69ZVOPTwU8ALTzNNIVUlmWov_c6I

https://www.tinkercad.com/things/8rOnYmhUu7Y-copy-of-resmed-airsense-10-brackets/edit?sharecode=LClW3TP3CNjNewHu6wtJvzObFDnFnzISHwGUz62eufo

Nếu bạn remix, nhớ chia sẻ mẫu của bạn nha!
