Ngăn kéo Gridfinity có thể nối lại với nhiều kích cỡ

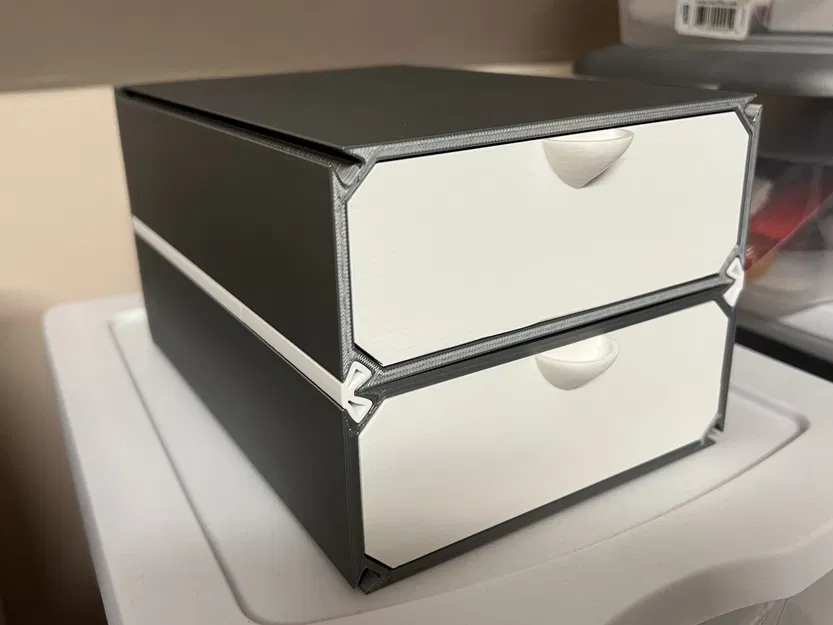

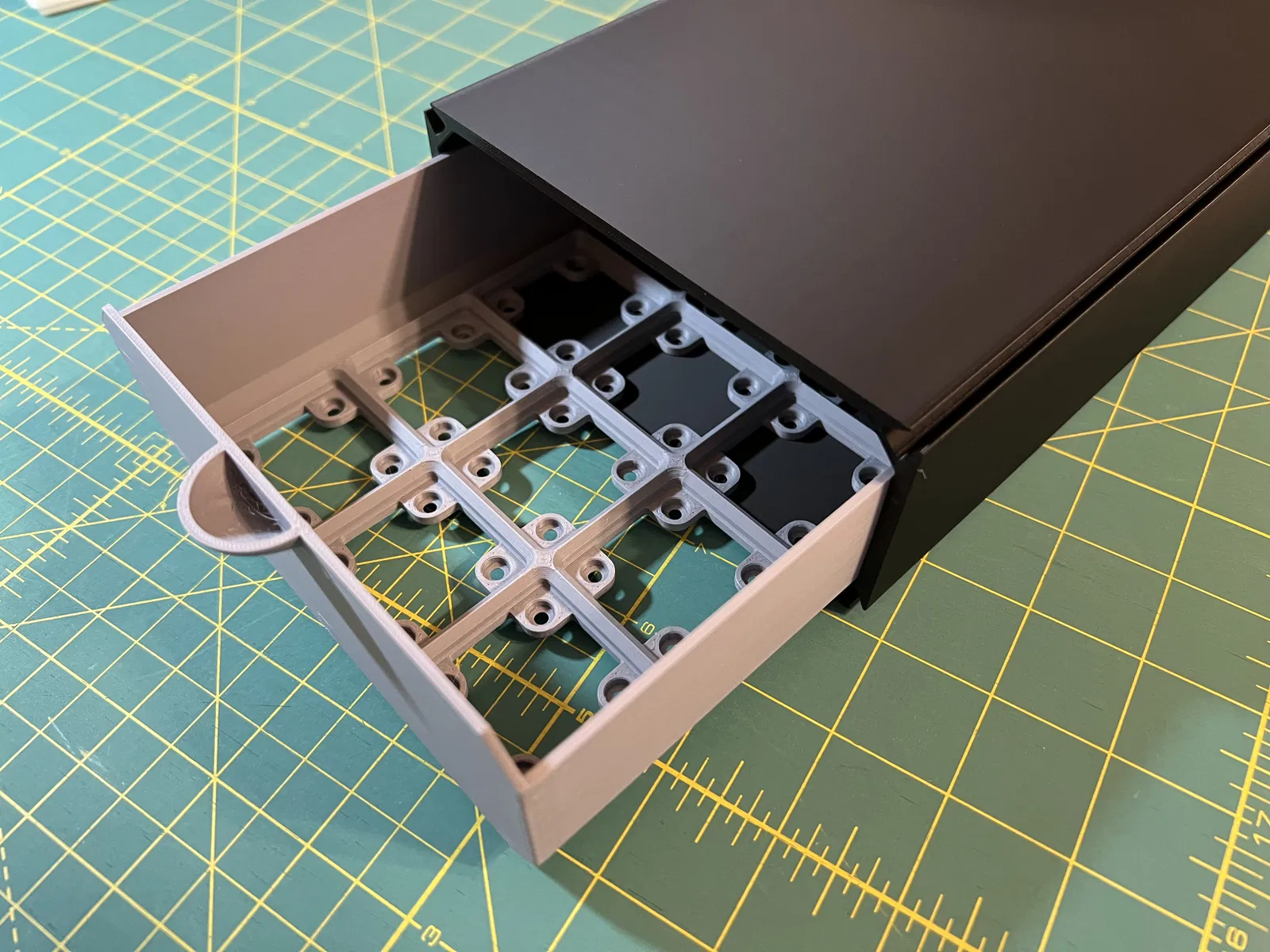

Đây là bộ ngăn kéo có thể nối lại với nhau, dùng để chứa các hộc của Gridfinity. Có ba bộ phận: bản thân ngăn kéo có đế tích hợp, lớp vỏ ngoài và (tùy chọn) các bộ nối để giữ nhiều lớp vỏ với nhau. Các bộ nối trượt vào từ phía trước và có loại đơn, đôi, ba và bốn để kết nối các ngăn kéo theo nhiều cách khác nhau. Mọi thứ đều có thể in được mà không cần hỗ trợ hoặc cầu nối lớn.

Lớp vỏ ngăn kéo có sẵn loại tường đặc, hoặc tường dạng tổ ong công nghệ cao giúp tiết kiệm nhựa in hơn.

Việc lắp các bộ nối có thể hơi khó khăn tùy thuộc vào dung sai của máy in của bạn. Chúng cũng có thể hoạt động tốt hơn khi in bằng PETG thay vì PLA để có ít ma sát hơn một chút.

Tôi đã tạo ra nhiều kích thước lưới khác nhau; tất cả chúng đều có cùng chiều cao Z nhưng khác nhau về chiều rộng và chiều sâu, vì vậy nếu bạn kết hợp các kích cỡ, chúng chỉ có thể kết hợp với nhau theo những cách nhất định.

Những mẫu này được lấy cảm hứng từ ngăn kéo gridfinity của Travis Houston nhưng cuối cùng lại là một thiết kế lại hoàn toàn. Tôi giữ nguyên kích thước bên ngoài cho các ngăn kéo 2x5 để chúng có thể hoạt động cùng nhau, nhưng tôi chưa thử nghiệm điều này.

Cập nhật tháng 2 năm 2024 - giờ đây có thêm các bộ chặn ngăn kéo tùy chọn để bạn không thể kéo ngăn kéo ra hoàn toàn.

Và, trong trường hợp bạn muốn đặt ngăn kéo của mình lên một đế Gridfinity, tôi đã tạo một số bộ nối lưới để bạn có thể Gridfinity hóa ngăn kéo Gridfinity của mình, anh bạn.

Kích thước có sẵn:

• 3x5
• 3x4
• 3x3
• 2x5
• 2x4
• 2x3

In ấn:

Các ngăn kéo in phẳng ở đáy. Lớp vỏ in đứng thẳng ở mặt sau và các bộ nối in đứng thẳng theo cùng một cách. Các tệp đã được lưu với hướng đặt đúng để bạn có thể nhập trực tiếp vào slicer và bắt đầu in. Bạn có lẽ sẽ muốn dùng brim cho các bộ nối và có thể cả cho lớp vỏ.

Tôi đã bao gồm nhiều độ dài bộ nối khác nhau cho mỗi kích thước ngăn kéo để dễ dàng lắp đặt trên các máy in khác nhau. Nếu bạn có thể làm cho các bộ nối dài hết cỡ vừa vặn và in được, thì cứ làm, nhưng chúng chủ yếu hữu ích để bạn cắt theo độ dài tùy chỉnh.

Tôi đã in nhiều bộ ngăn kéo/vỏ/bộ nối bằng PLA, nhưng PETG hoặc bất kỳ vật liệu nào khác đều được.

Tôi đã tải lên cả tệp STEP và STL, nhưng các tệp STL chủ yếu dành cho việc xem trước ở đây và bạn nên in từ tệp STEP nếu slicer của bạn hỗ trợ.

Tùy chỉnh:

Tất cả những thứ này đều được tạo bằng mô hình tham số trong OnShape, nếu bạn muốn tự mình thử nghiệm: https://cad.onshape.com/documents/a9277a915bd9b02662b477f6/w/8ff2348a0bac646b64f9cf6f/e/1b5dbec11611c5344d23b1f2?configuration=Grid_Depth%3D5.0%3BGrid_Width%3D3.0%3BGrid_bottom%3Dtrue&renderMode=0&uiState=647a37b5034fd51ae24deeca

Mô hình có các tùy chọn cấu hình cho chiều rộng/chiều sâu theo đơn vị lưới và kích thước lỗ nam châm.
