Spoolholder Ikea Samla 22L 3 cuộn (hợp cả máy in nhỏ)

>Bản cho 1 cuộn<

>Bản cho 2 cuộn<

Cập nhật 2024-03-31

-Thêm Hygrometer (Xiaomi Miija Bluetooth Thermometer)

-Thêm kẹp giữ cuộn (spool clamps)

-Thêm bản remix PTFE endcap của mình

Cập nhật 2024-04-01

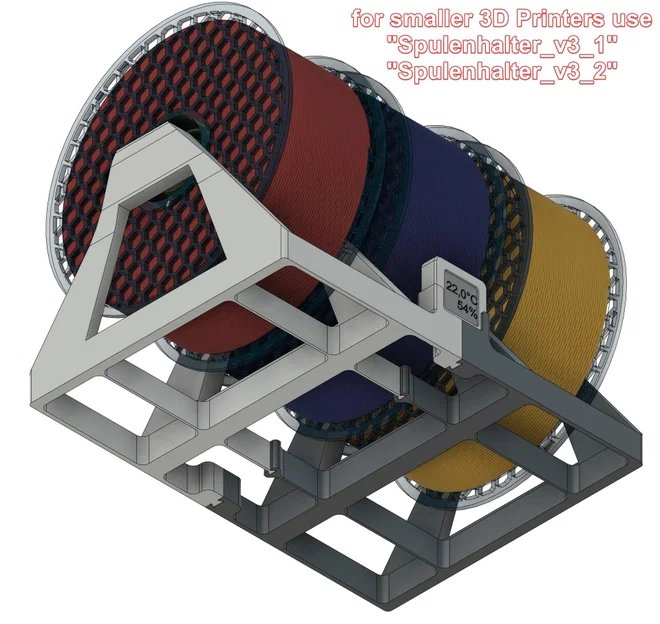

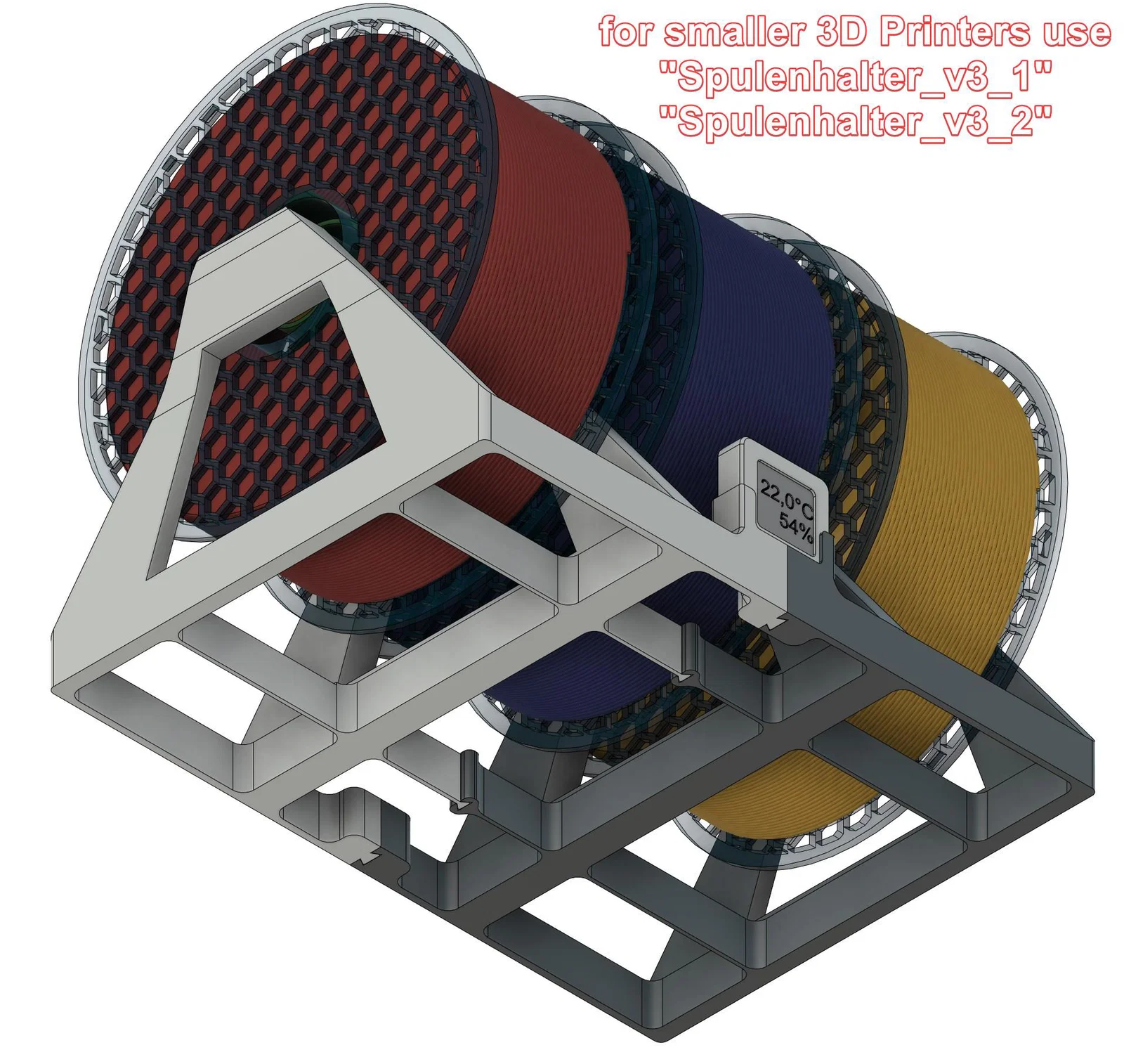

-Thêm phiên bản chia làm 2 phần cho máy in nhỏ

--------------------------------------------------------------------

Like, Share, Subscribe và ghé xem các mẫu 3D khác của mình nữa nha!

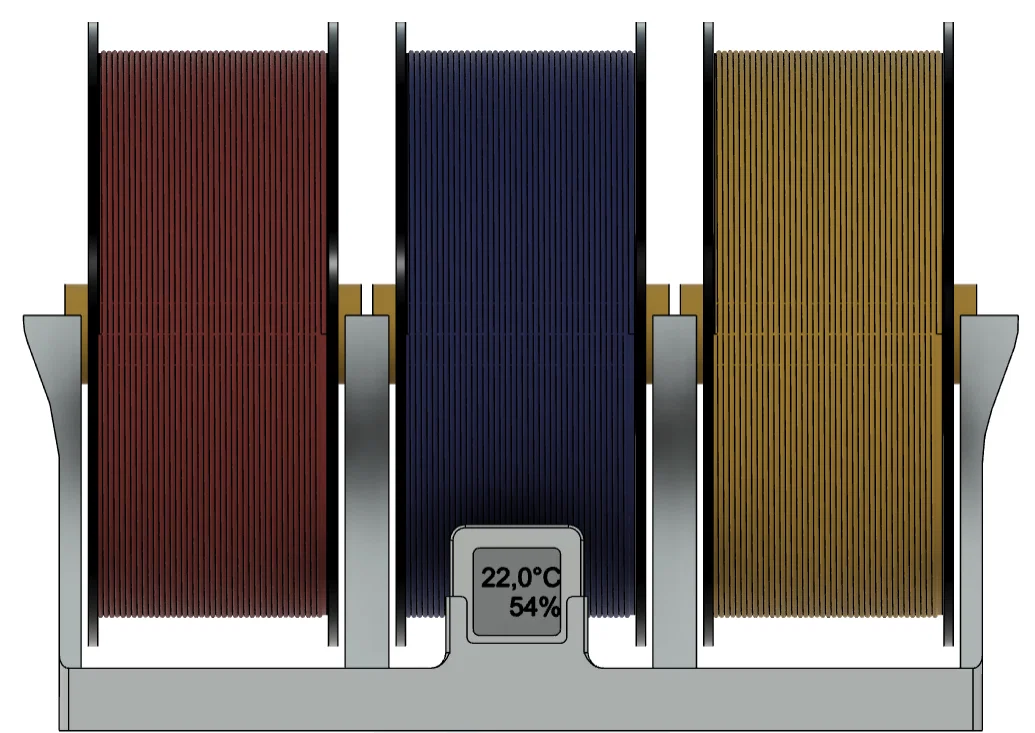

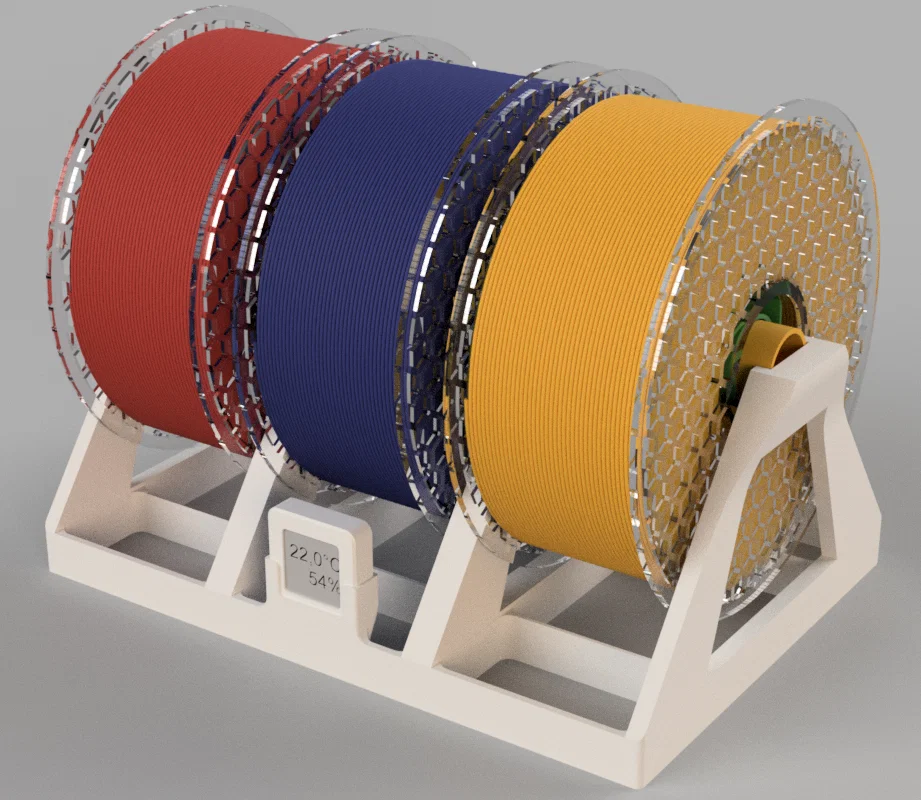

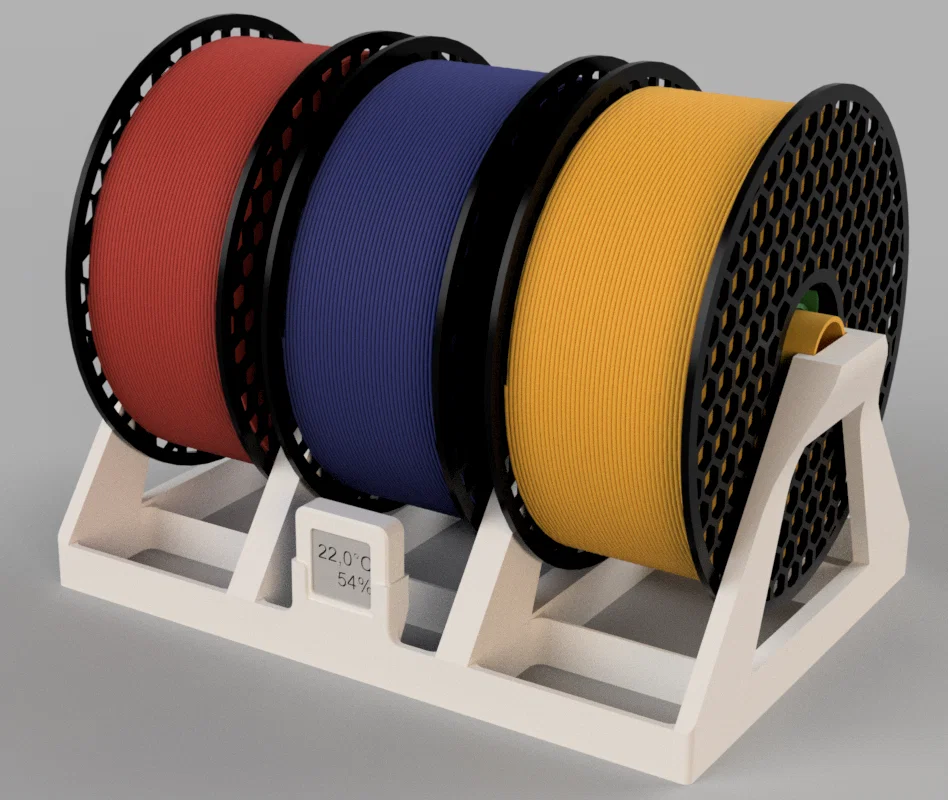

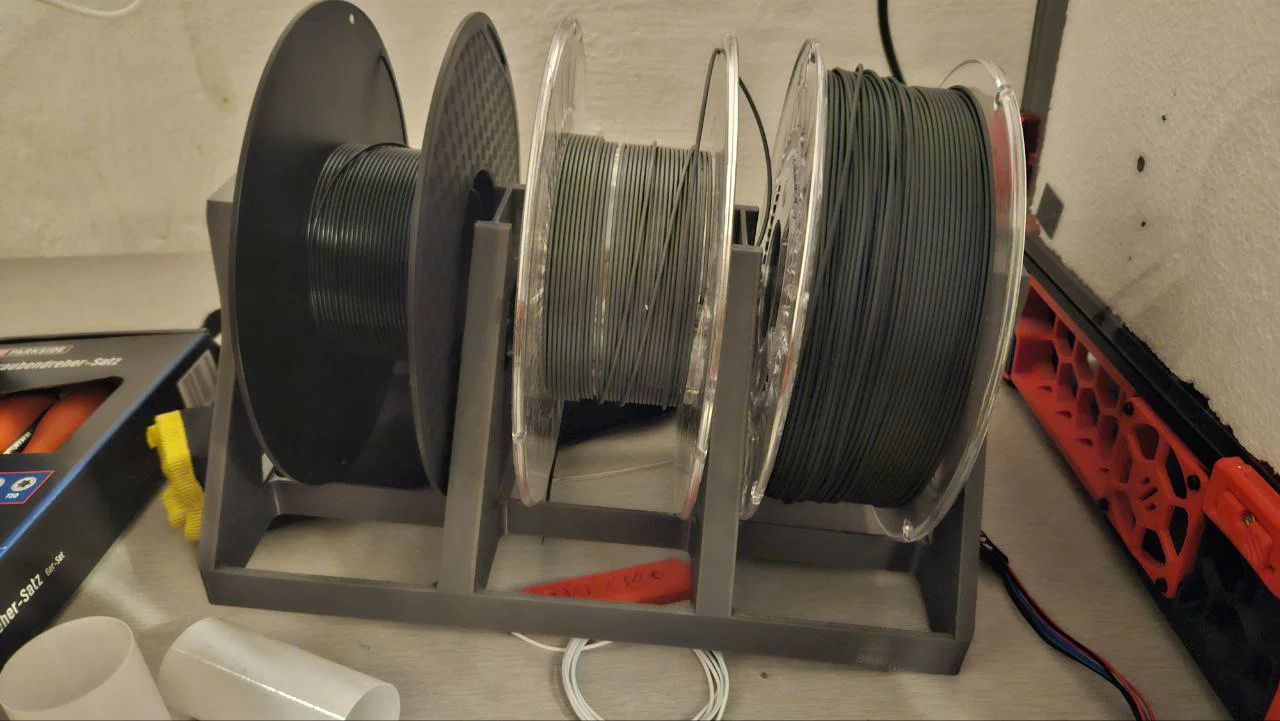

Spoolholder cho 3 cuộn, dùng được với cuộn có bề ngang tối đa 83mm. Có vài loại cuộn (Amazon ABS) bề ngang khoảng 80mm.

Rất dễ in.

Thiết lập in:

2 walls

5% infill

0.25 layerheight

không cần supports

=260g filament và 5h 30ph trên Voron Trident 350

Kích thước mẫu 3D: 133mm x 211mm x 319mm (đã thêm bản chia đôi cho máy in nhỏ, cắt chiều 319mm làm hai)

Bên dưới (đáy) còn trống chỗ để bỏ silica gel / desiccant.

Thay vì dùng “(3x)_spoolholder_D32”, mình dùng ống PVC đường kính ⌀32.

Loại này rẻ, thường tiệm vật liệu/kim khí nào cũng có.

https://www.hornbach.de/p/installationsrohr-starr-m32-grau-3m/5005525/

Kẹp giữ cuộn (spool clamps) nên in bằng PETG, không infill, 2 walls.

Endcap

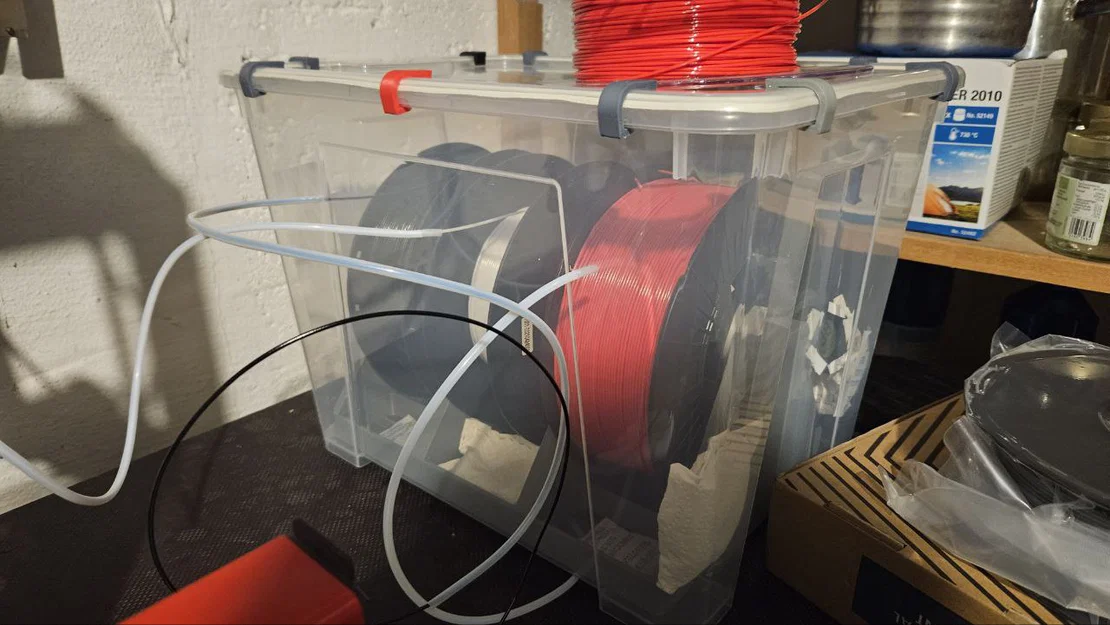

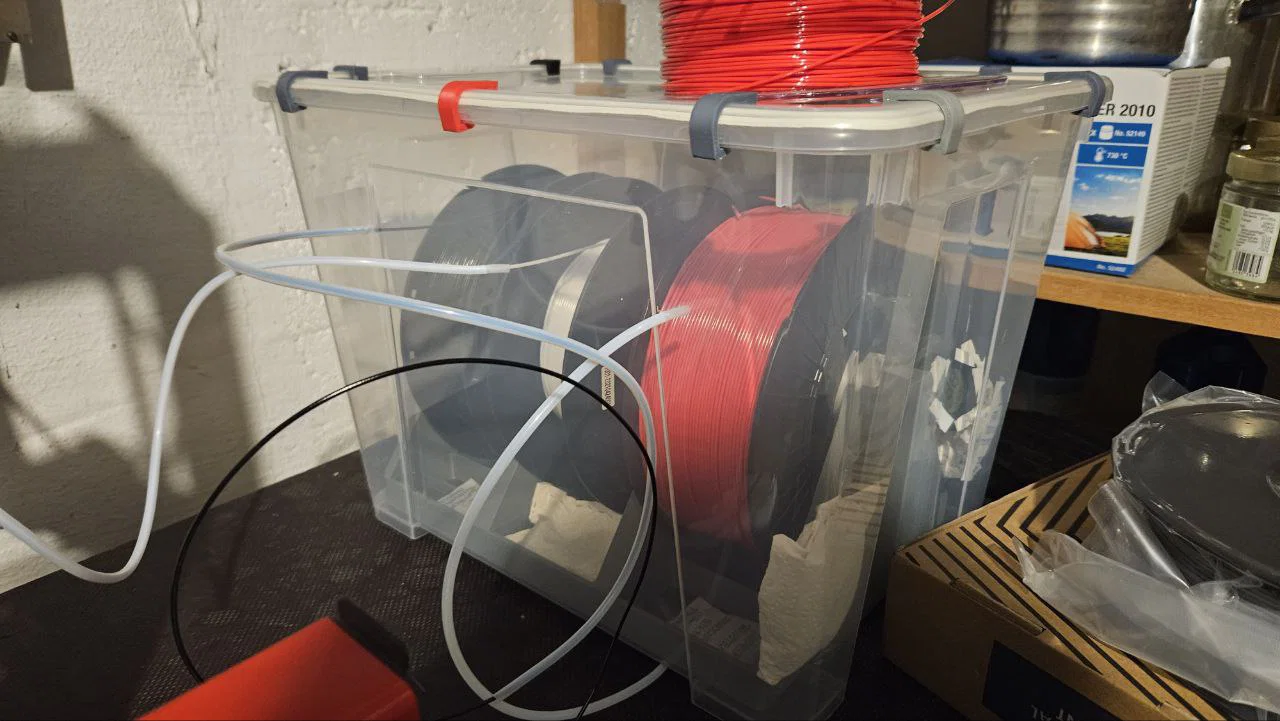

Với reverse bowden, mình dùng ống PTFE (OuterD=4 / InnerD3) không cần coupler.

Chỉ cần khoan lỗ D4 trên hộp. Ống giữ rất chắc.

-----------------------------------------------------------------------------

Deutsch:

Cập nhật 31.03.2024

-Thêm Xiaomi Miija Bluetooth Thermometer

-Thêm kẹp giữ cuộn (in bằng PETG!)

-Thêm PTFE endpiece

Cập nhật 01.04.2024

-Thêm bản chia làm 2 phần cho máy in 3D nhỏ

----------------------------------------------------------------------------

Like, share, subscribe và xem các mẫu 3D khác của mình!

Kẹp cuộn cho 3 cuộn, bề ngang tối đa 83mm. Có một số cuộn (Amazon ABS) rộng khoảng 80mm.

Rất dễ in.

Cài đặt in:

2 walls

5% infill

0,25 layer height

không cần supports

=260g filament và 5h 30ph trên Voron Trident 350

Dưới đáy có chỗ để Silica Gel.

Kích thước mẫu 3D là 133mm x 211mm x 319mm (bản chia đôi sẽ chia kích thước 319mm làm 2).

Thay cho "(3x)_spoolholder_D32" mình dùng ống PVC ⌀32.

Loại này rất rẻ và gần như cửa hàng vật liệu nào cũng có.

https://www.hornbach.de/p/installationsrohr-starr-m32-grau-3m/5005525/

Kẹp giữ cuộn in bằng PETG, không infill, 2 walls.

PTFE endpiece

Với reverse bowden, mình dùng ống PTFE đường kính ngoài=4 và trong=3, không dùng khớp nối.

Chỉ cần khoan lỗ D4 trên hộp. Ống PTFE vẫn bám chắc trong hộp dù không có khớp nối.
