Giá đỡ Spool đơn cho Hộp Drybox

Nhấn Like, Share, Subscribe và xem các mẫu 3D khác của mình nha!

Cập nhật 2024-04-19

• Thêm phiên bản cho ống PVC ⌀25

Cập nhật 2024-04-27

• Thêm (2x)Federspanner Filament_D60_for_D25 cho Spool nhỏ hơn với lực căng thấp hơn

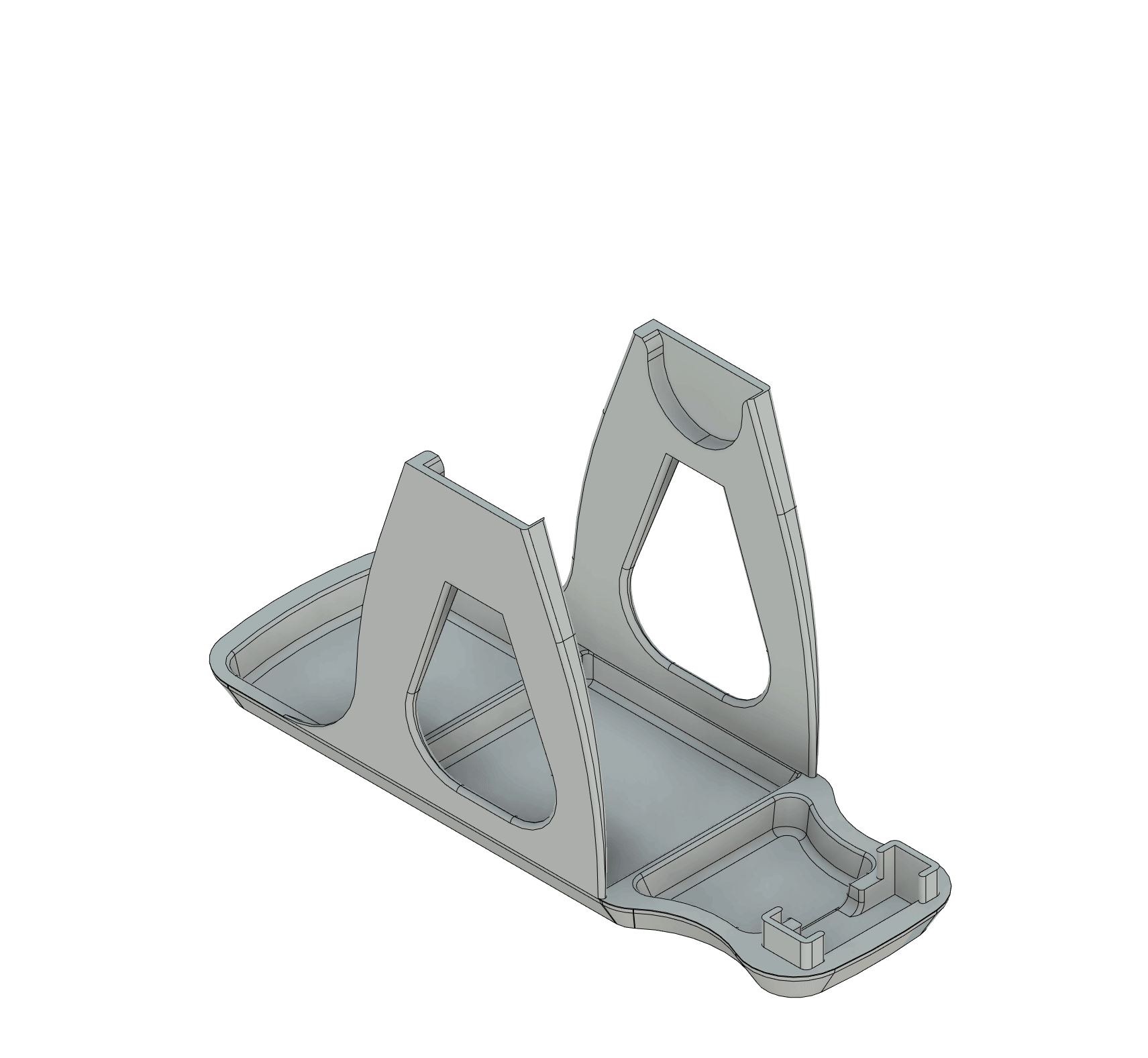

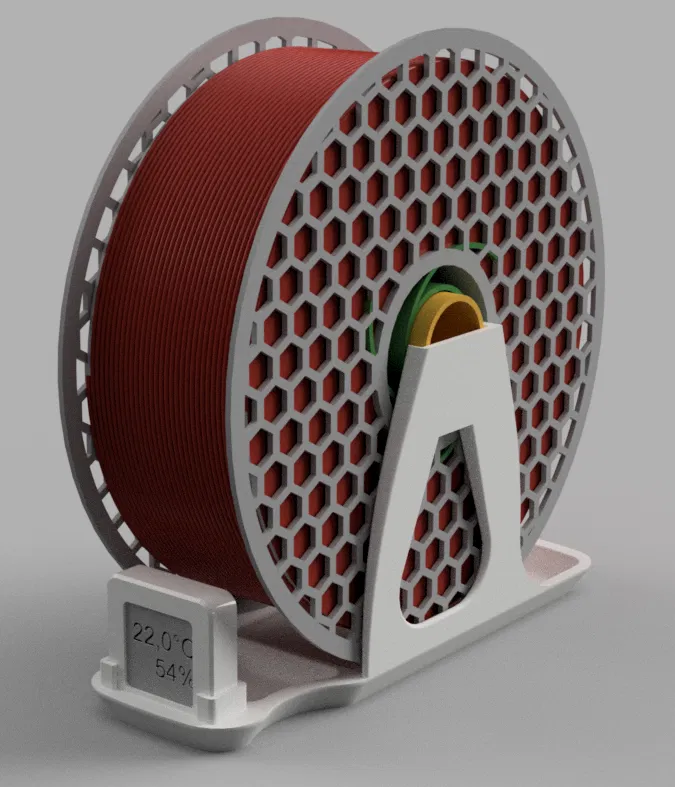

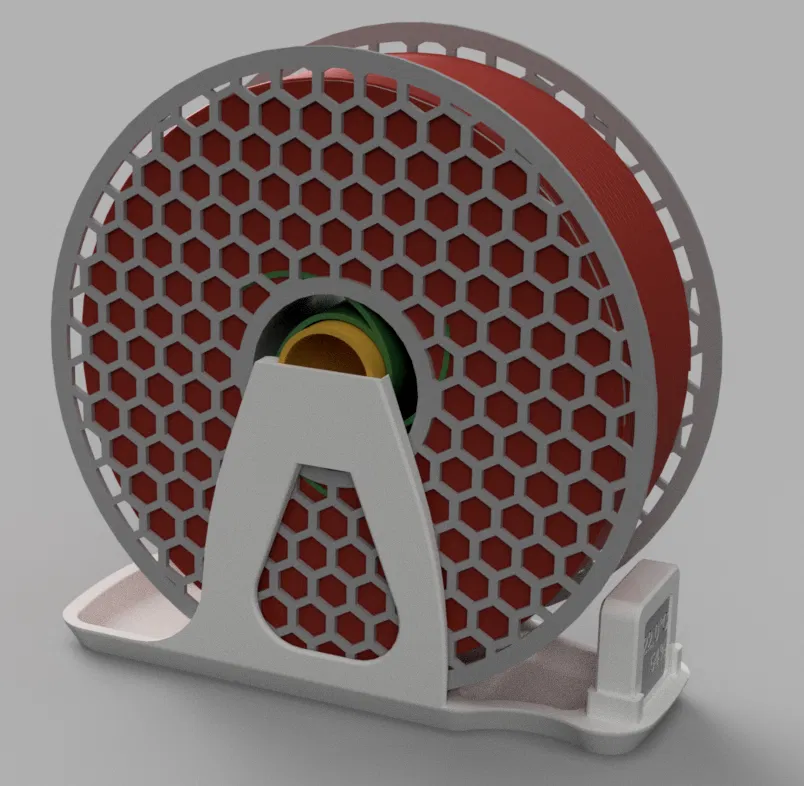

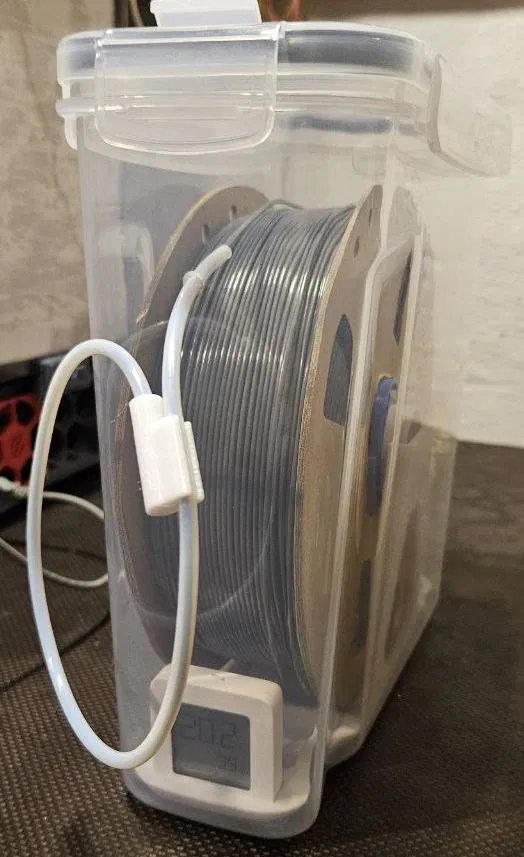

Giá đỡ Spool đơn cho hộp Drybox 4l, có chỗ để Silica / Chất hút ẩm và Nhiệt kế Bluetooth Xiaomi Mijia.

Lý do chính mình làm giá đỡ spool này là…

Có rất nhiều giá đỡ spool sử dụng vòng bi ở phía dưới. Nhưng với hệ thống lăn loại này, spool sẽ bị kéo ra khỏi vòng bi, đặc biệt là khi spool gần hết và nhẹ. Vì vậy, mình đã tạo ra giải pháp này, nơi spool được giữ lơ lửng trong không khí bằng một lò xo in 3D và một ống ⌀32. Với giải pháp này, spool luôn ở đúng vị trí và quay rất dễ dàng. Đây cũng là lý do tại sao nhiều người dùng Bambu thêm trọng lượng vào spool của họ liên quan đến chủ đề này:

https://forum.bambulab.com/t/filamentrolle-stellt-sich-auf-im-ams/23638/30

Độ rộng spool tối đa: tối đa 69mm hoặc ít hơn (phần này rộng 70mm). Đã thử nghiệm với Spool 65mmx200mm.

Thay vì "Abrollhalter" (giá đỡ cuộn), mình đã sử dụng ống PVC có đường kính ⌀32.

Chúng rất rẻ và có sẵn ở mọi cửa hàng vật liệu xây dựng.

https://www.hornbach.de/p/installationsrohr-starr-m32-grau-3m/5005525/

Mình đã in mọi thứ bằng PETG.

2 lớp tường, infill thấp, 3 lớp trên và dưới.

Lò xo

2 lớp tường, không infill, không lớp trên và dưới.

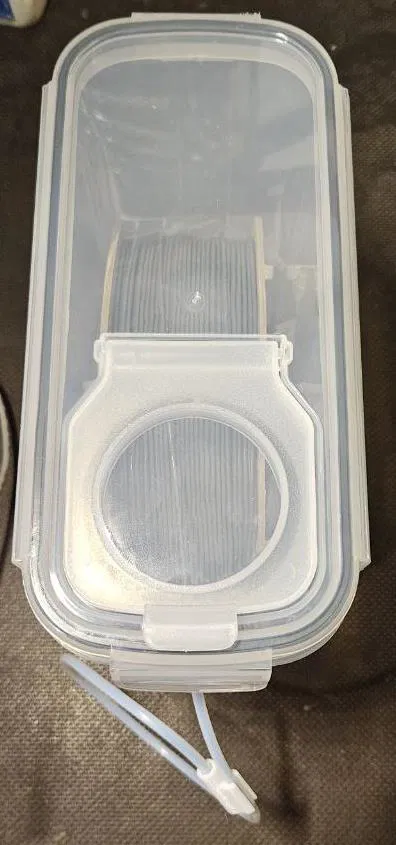

Hộp chứa Drybox 4l

https://www.amazon.de/dp/B0B2HWT6PF?ref=ppx_yo2ov_dt_b_product_details&th=1

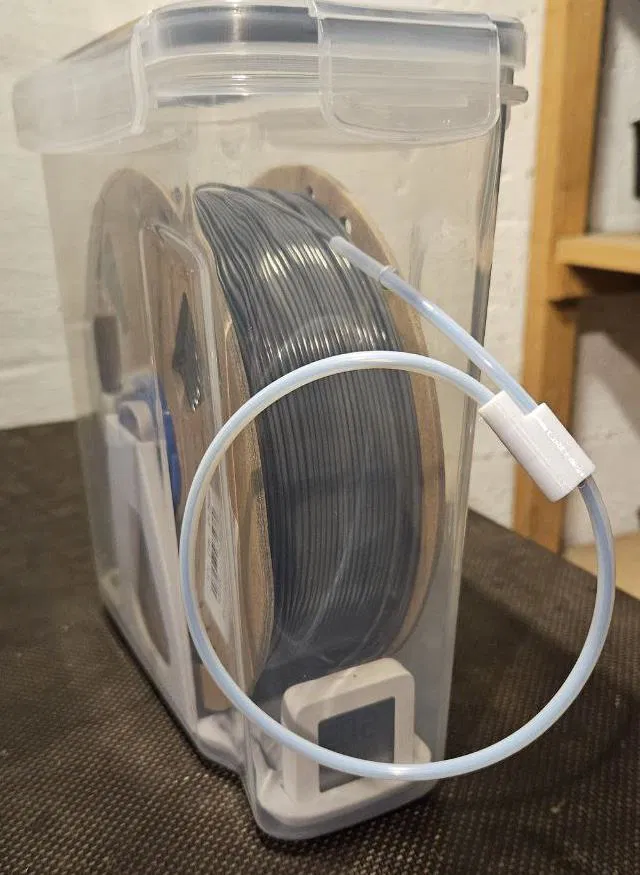

Đối với dây dẫn ngược (reverse bowden), mình đã sử dụng ống PTFE (Đường kính ngoài=4 / Đường kính trong=3) mà không cần khớp nối.

Chỉ cần khoan một lỗ D4 vào Hộp chứa. Chúng giữ rất chắc chắn.

Mình cũng đã sử dụng Nắp bịt ống
