Nẹp chân FIDIM 3 AFO (Leg Braces) in 3D

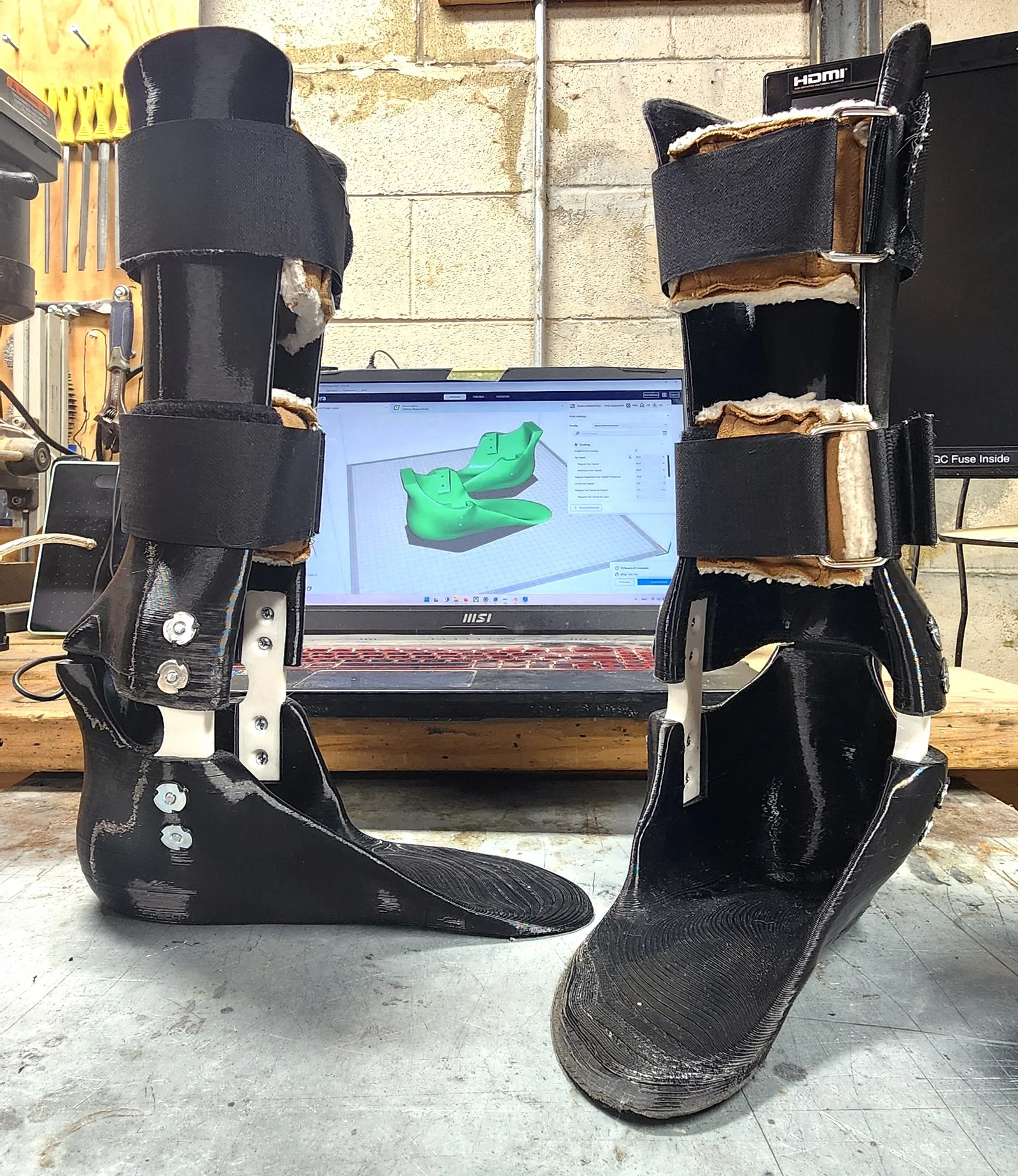

Đây là phiên bản mới nhất của nẹp chân FIDIM. Nhìn thì rất giống FIDIM 2, nhưng mình đã chỉnh sửa khá nhiều. Có chỗ được làm mỏng hơn, có chỗ lại dày hơn. Phần upper ôm chân người mang tốt hơn, còn phần lower thì không còn bè ngang như trước. Gót nhô ra nhiều hơn, nên mang vô giày sẽ giống dáng bàn chân thật hơn. Mình cũng đổi thiết kế flexihinge để nó thuôn theo thân nẹp, giúp tổng thể gọn hơn mà vẫn phải mạnh tương đương. Ốc vít giờ được bắt xéo một góc để đai ốc nằm phẳng sát với mặt ngoài của nẹp. Flexihinge có sẵn lỗ khoan đúng góc rồi.

Lần này mình dùng “Tee-Nut Threaded Inserts” thay vì đai ốc lục giác thường. Nó phân bổ lực tốt hơn và tự neo chặt tại chỗ. Chỉ cần dùng một cây mỏ hàn cũ để ép nó vô là được. Xài rất ngon. Về kỹ thuật thì món này làm cho gỗ, nhưng dùng với nhựa vẫn ổn. Mình dùng ốc 6-32 vì mình ở Mỹ. Ở đây kiếm chỗ bán đồ hệ mét cho đàng hoàng cũng khó, dù thật ra mình vẫn thích dùng metric hơn khi tìm được. Nếu bạn có sẵn thì ốc M3 cũng chạy tốt y như vậy.

Mình cũng nghĩ ra một kiểu bản lề thép đơn giản, làm không cần nhiều dụng cụ. Tới lúc nào đó mình sẽ thiết kế lại để tương thích với loại bản lề đó. Bản lề TPU thì tiện, nhưng cũng kéo theo vài giới hạn.

Triết lý của mình với bộ nẹp này là: làm sao để tương đối dễ làm, và đủ bền để không bị gãy khi mình đang đi làm. Mình không hẳn là “khuyết tật”, nhưng phải đứng cả ngày mà không có chút hỗ trợ thì thật sự rất cực. Nếu nẹp phản chủ giữa chừng là coi như một ngày rất thảm. Nên vì vậy có vài chỗ nhìn hơi “to” một chút. Mình không thể để nó hư được.

Nếu bạn làm bộ này cho bản thân hoặc cho ai khác, làm ơn cho mình biết với. Sẽ rất vui nếu mình giúp được thêm ai đó chỉ đang cần một chút hỗ trợ. Thế giới này chắc chắn cần thêm một chút tử tế.

Hướng dẫn in:

Lần này mình vẫn dùng Overture Easy Nylon. Đây là filament mình thích nhất cho mấy món functional cần độ bền. Nhưng giờ mình đã có Elegoo Neptune 4 Max, nên mình vặn nhiệt extruder lên hẳn 300C. Mình muốn xem nó ảnh hưởng thế nào. In không gặp vấn đề gì.

Mình khuyên là ngâm các chi tiết đã in xong trong nước qua đêm. Nylon khô thì giòn, nhưng khi hút nước rồi nó sẽ dẻo hơn. Cứ để nó “ngấm” cho nhanh. Phần lowers không cần support, nhưng phần uppers thì có. Mình dùng rafts cho cả hai. Flexihinge không cần support, và được in bằng Overture TPU 95A.

Lắp flexihinge đúng chiều rất quan trọng, nên mình dập nổi ký hiệu trên cả hai cái: “O-U” và “I-U”. O-U = outer hinge, đầu này hướng lên. I-U = inner hinge, đầu này hướng lên.
