Khung gắn Macintosh BlueSCSI 1.0

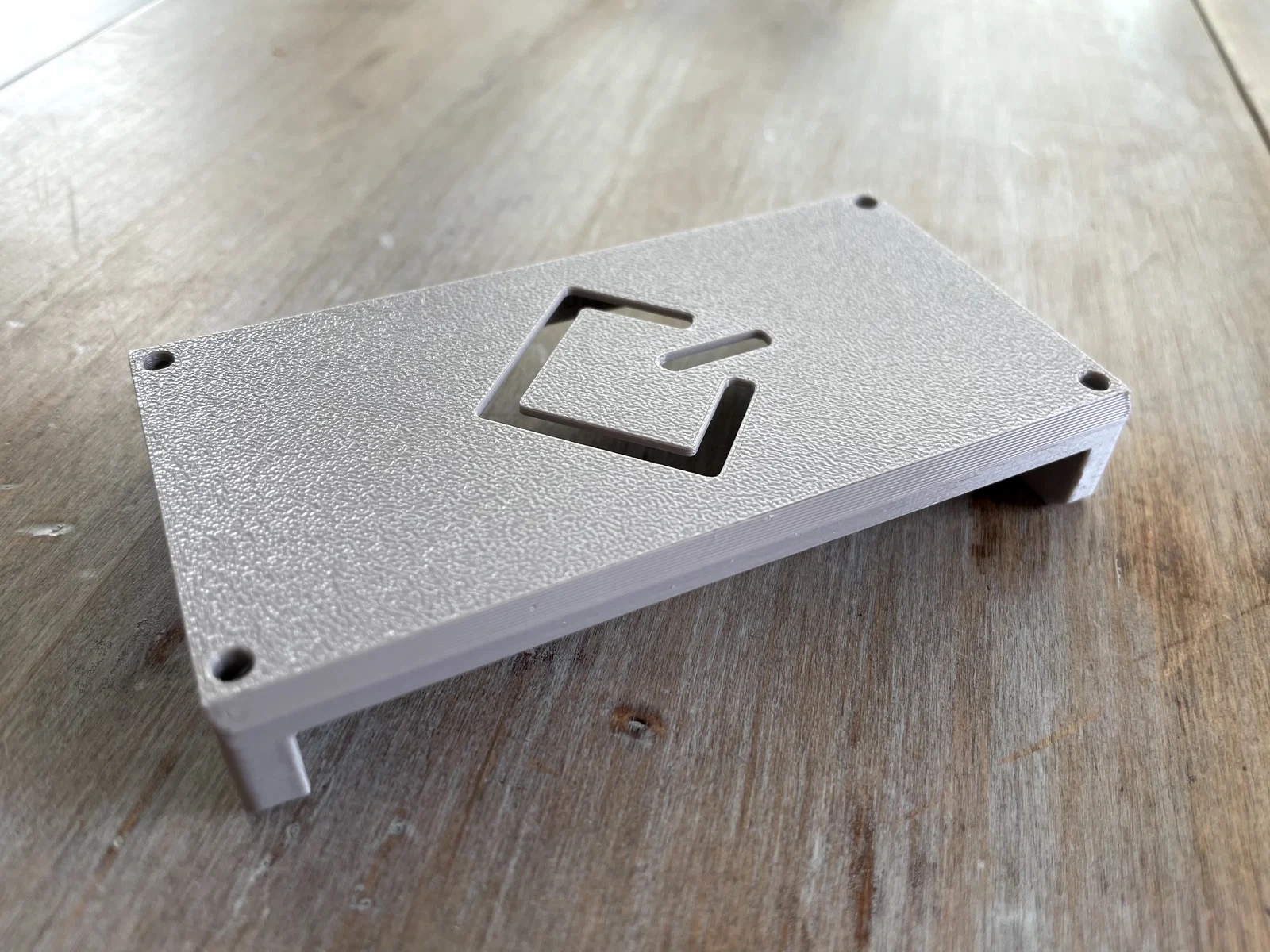

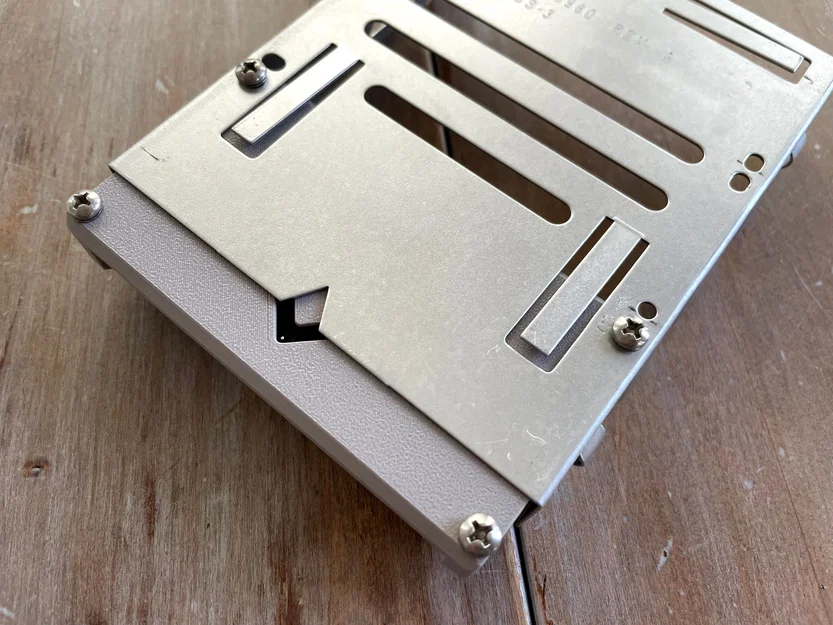

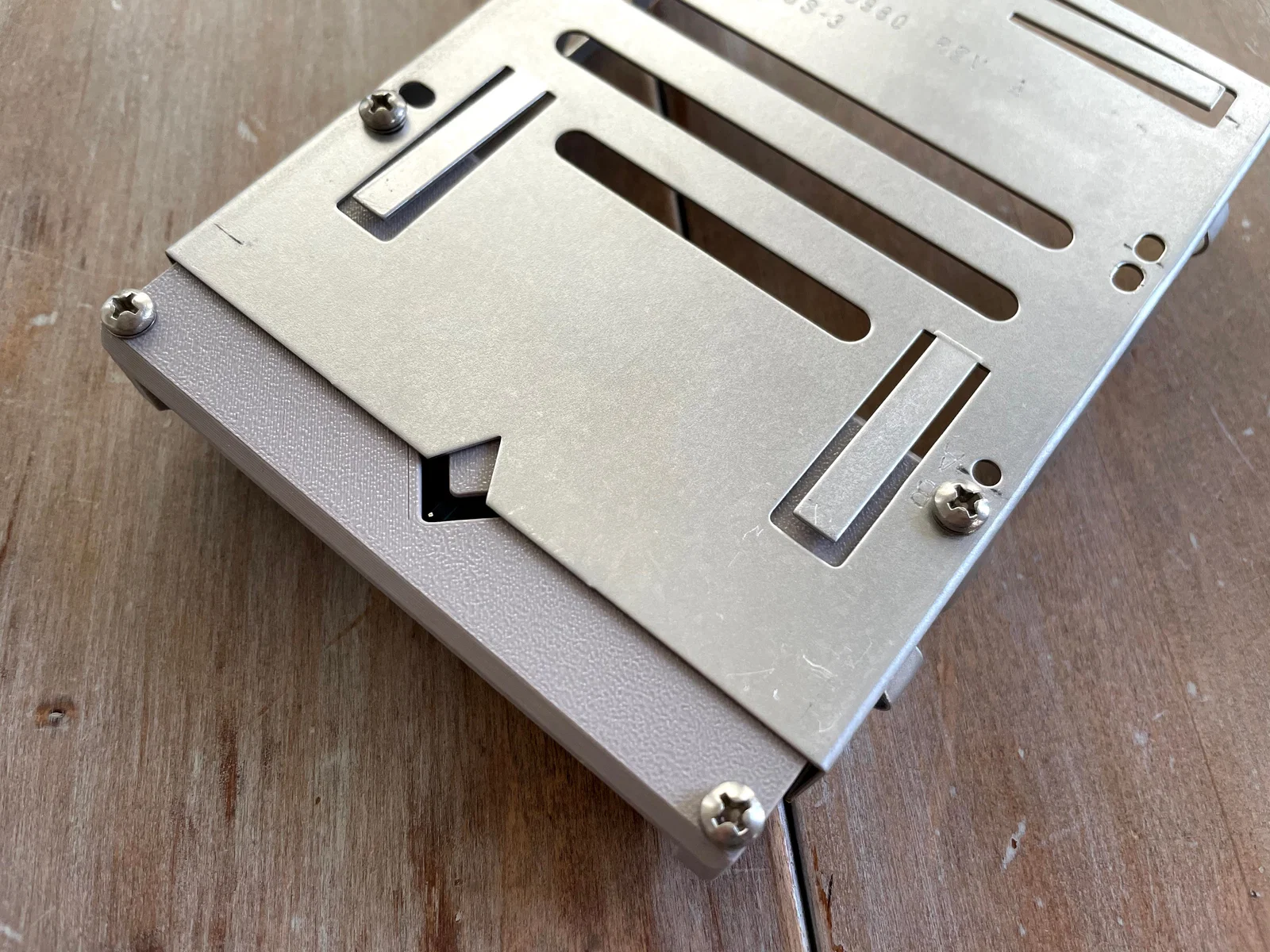

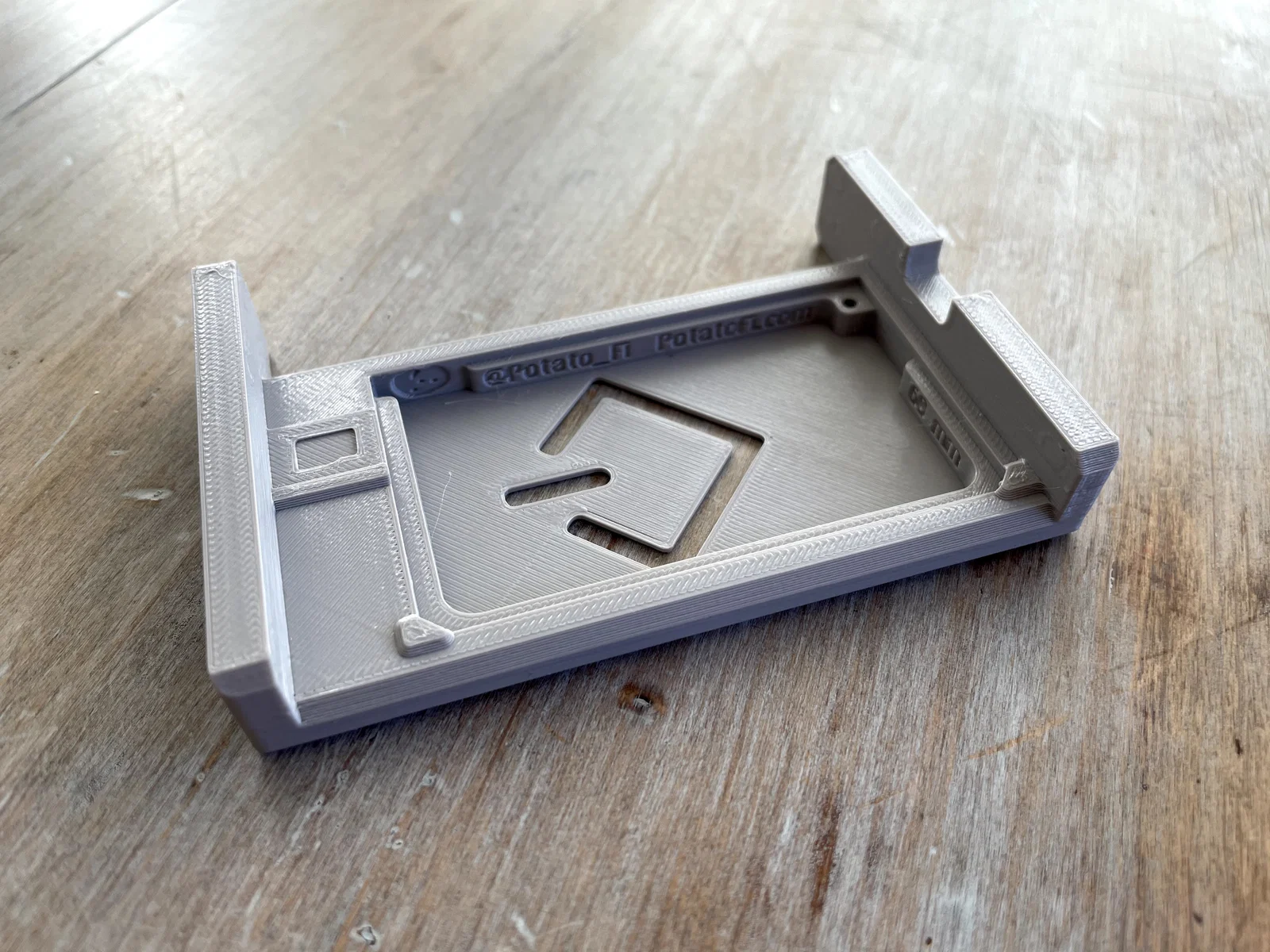

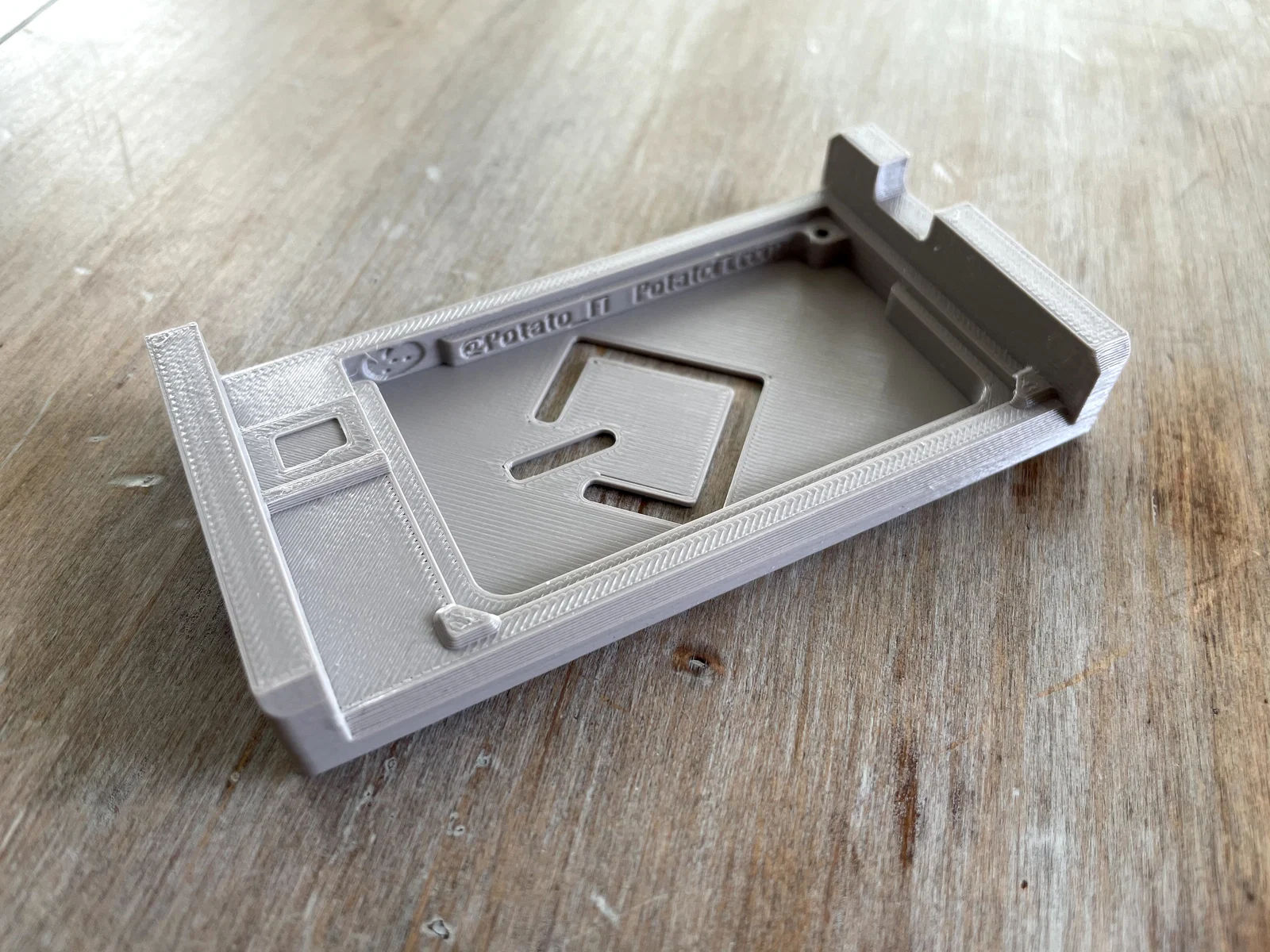

Cái khung in 3D này được thiết kế để gắn BlueSCSI vào khoang ổ cứng 3.5" của các dòng máy Macintosh cổ. BlueSCSI sẽ trượt vào các ngàm giữ gần đầu nối SCSI, bám chắc vào phía sau và bạn có thể tùy chọn cố định bằng một con ốc M2.5. Khung này sử dụng lại chính các con ốc ổ cứng zin của máy.

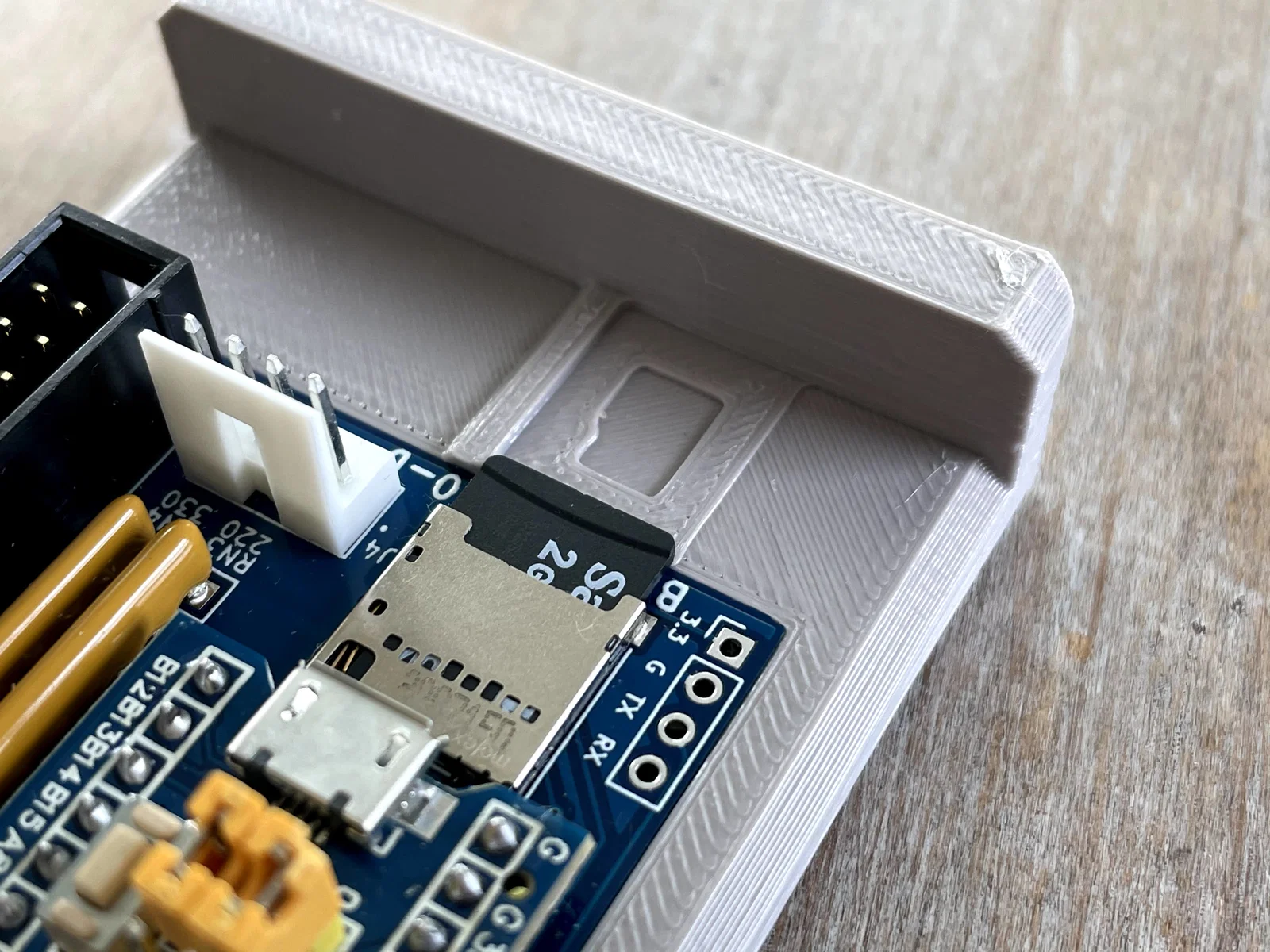

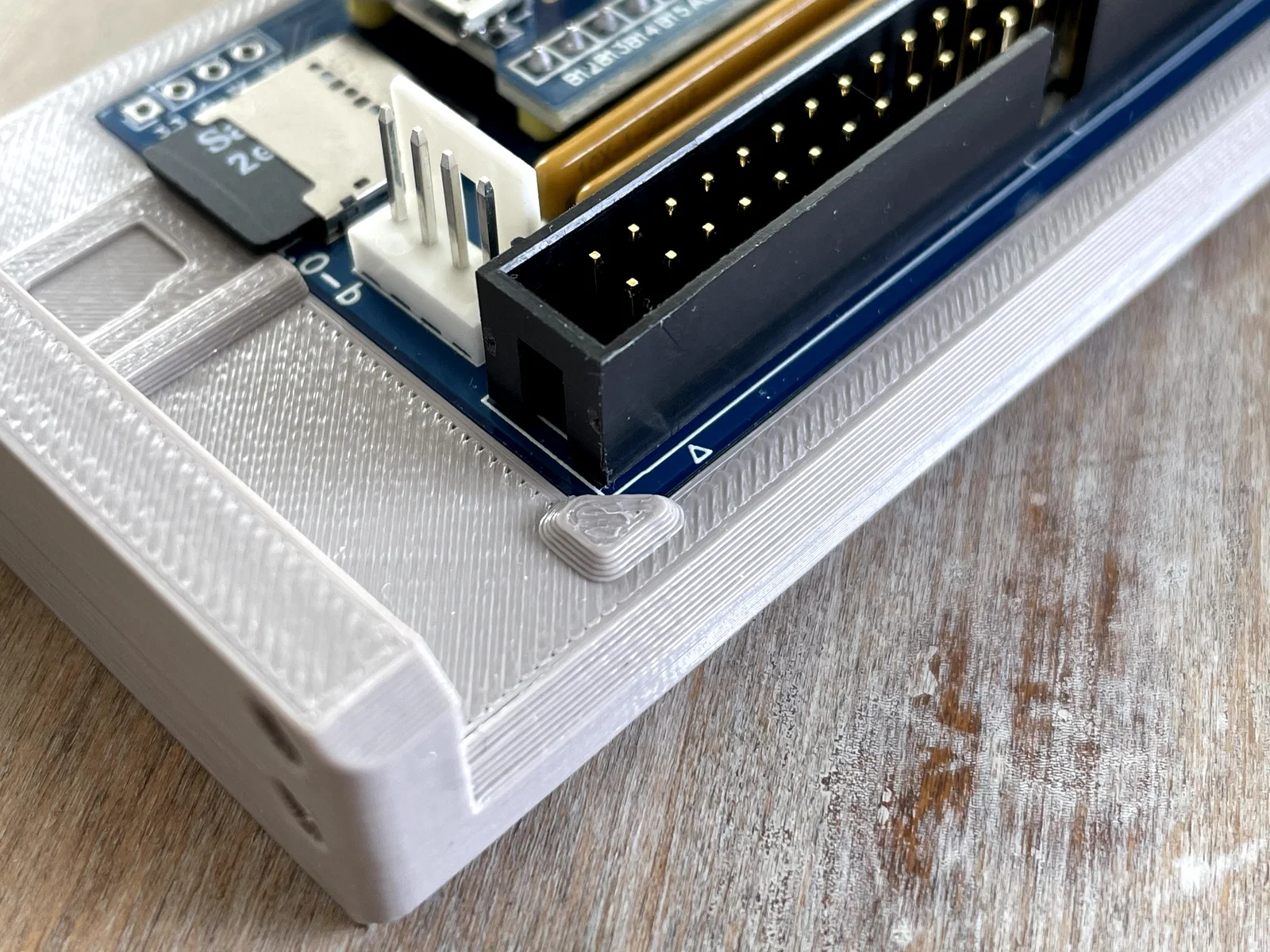

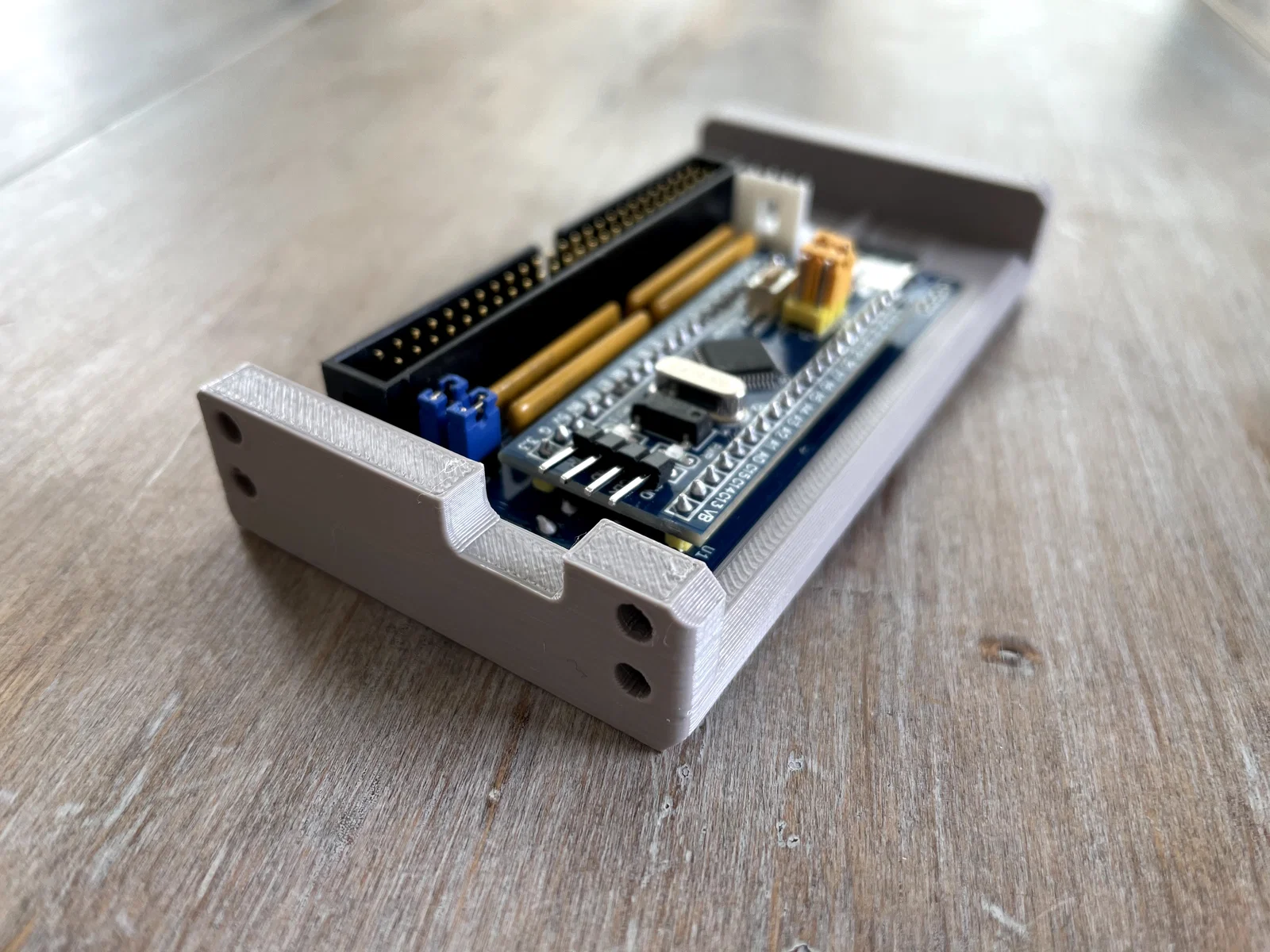

Bên dưới BlueSCSI có đủ khoảng trống cho các chân pin header và diode (ngay cả khi bạn không cắt bỏ chân pin khi lắp ráp). Bên hông có một khe khuyết giúp tiếp cận đầu cắm lập trình dễ dàng hơn nếu cần. Ngoài ra còn có một khay nhỏ giúp việc căn chỉnh và lắp thẻ MicroSD trở nên thuận tiện hơn.

Độ tương thích

Khung có hai phiên bản: một loại có khoảng cách lỗ bắt ốc 45 mm và một loại 60 mm.

Macintosh SE

Chưa kiểm chứng, nhưng dự kiến dùng được cho cả hai phiên bản. Khuyên dùng loại 45 mm. Nếu bạn dùng thử, nhớ kiểm tra khoảng cách lỗ 45 mm nhé. Nếu thành công thì cho mình biết với!

Macintosh SE/30

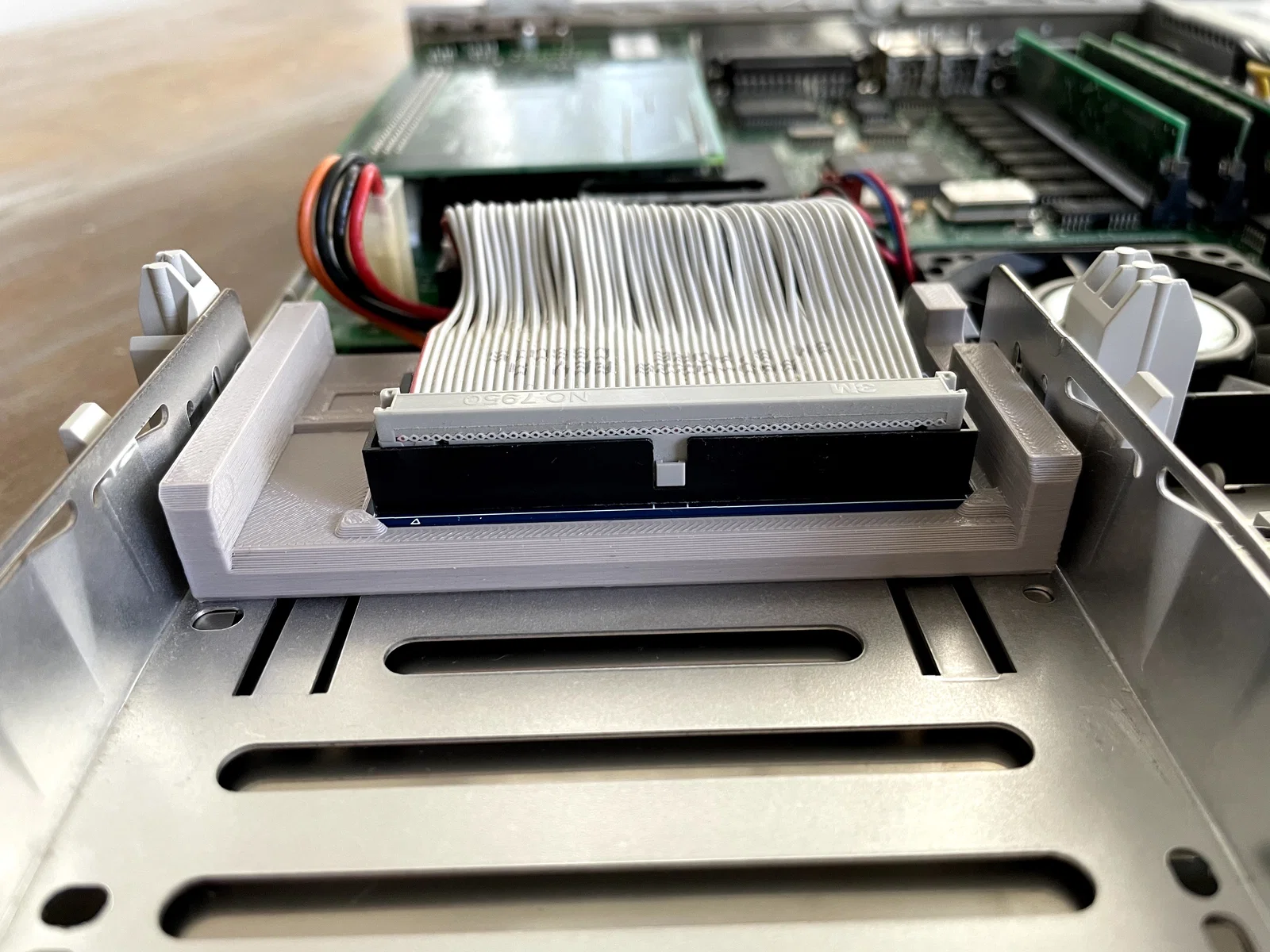

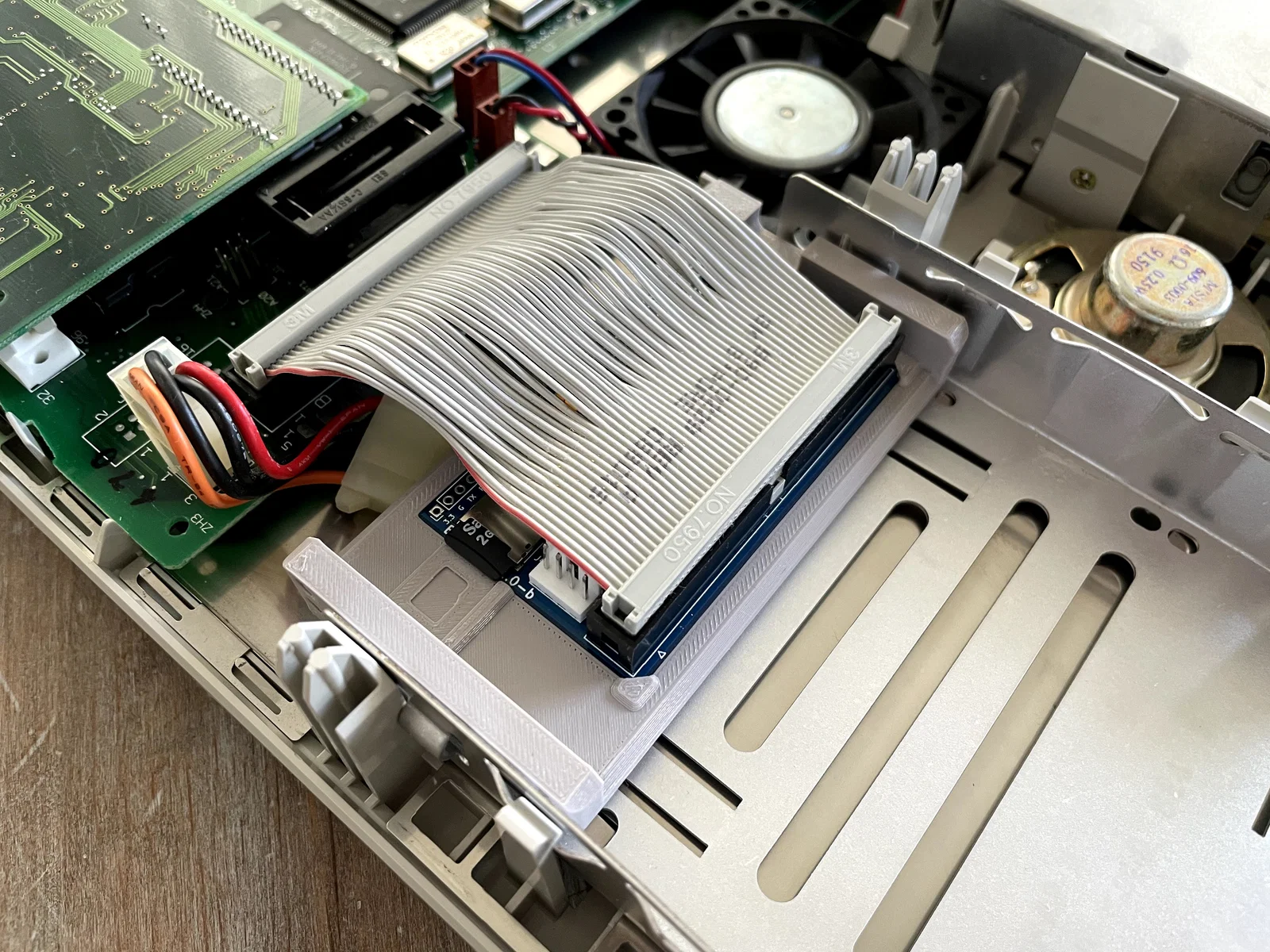

Khuyên dùng bản 45 mm, loại 60 mm cũng gắn được. Cáp SCSI zin đủ dài để nối tới BlueSCSI.

Classic II

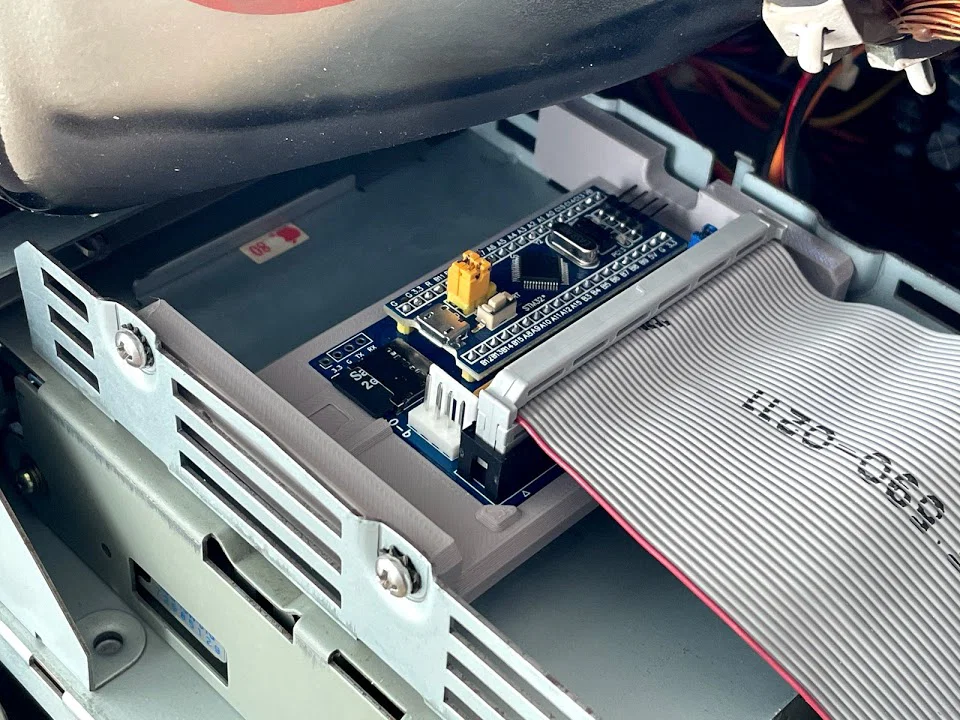

Tương thích với bản 60 mm. Đã thử nghiệm bản 60 mm và lắp vừa vặn. Cáp SCSI zin đủ dài để kết nối.

Macintosh LC, LCII, LCIII, và Performa 475/476

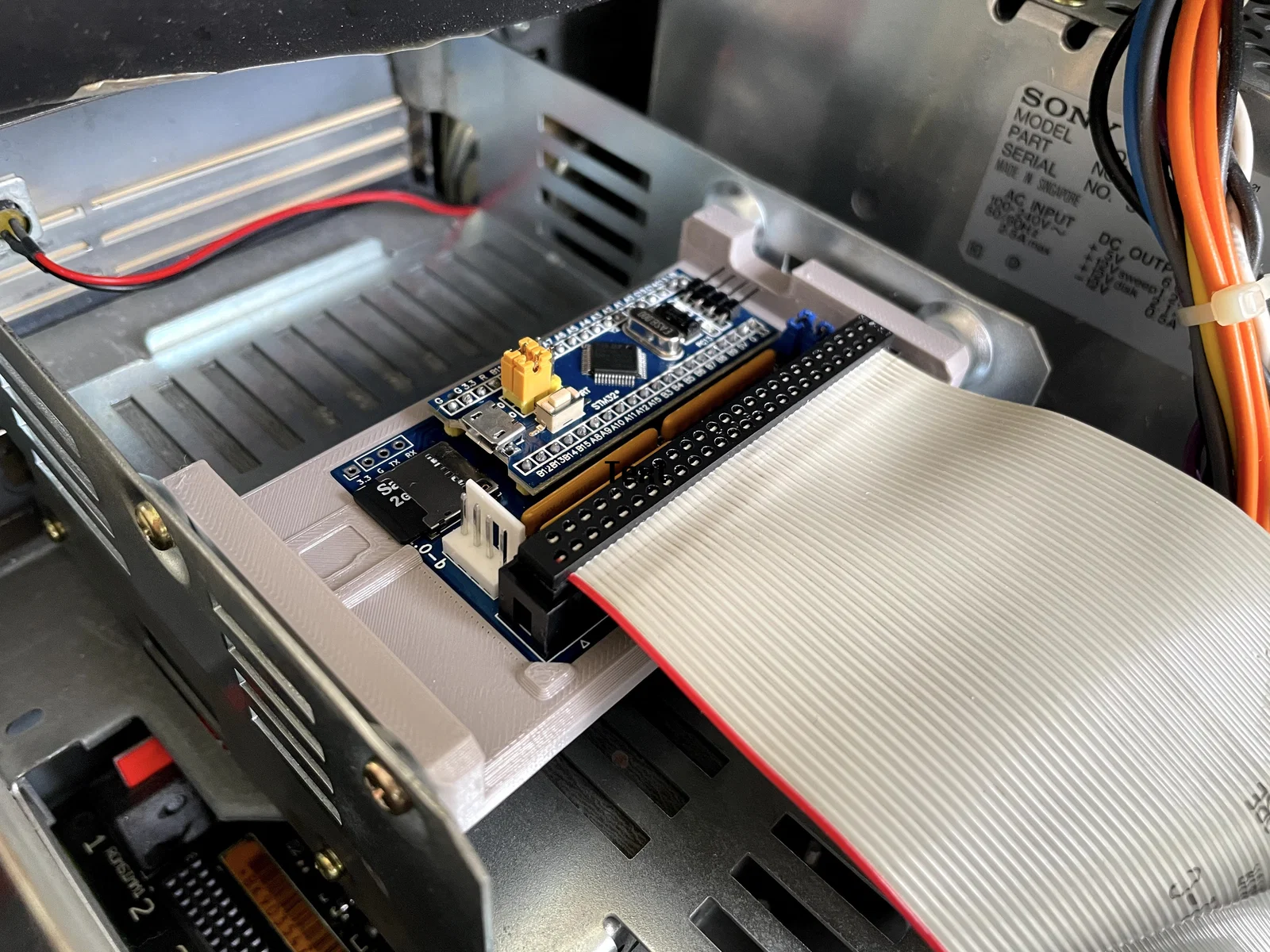

Khuyên dùng bản 45 mm, loại 60 mm cũng gắn được. Đã kiểm tra lắp vừa trên LCII và Performa 476. Hãy lắp khung sâu vào phía sau khoang ổ cứng nhất có thể, sử dụng vị trí “B”. Bạn có thể cất hai con ốc thừa trên khung để dùng sau này.

Cách lắp BlueSCSI

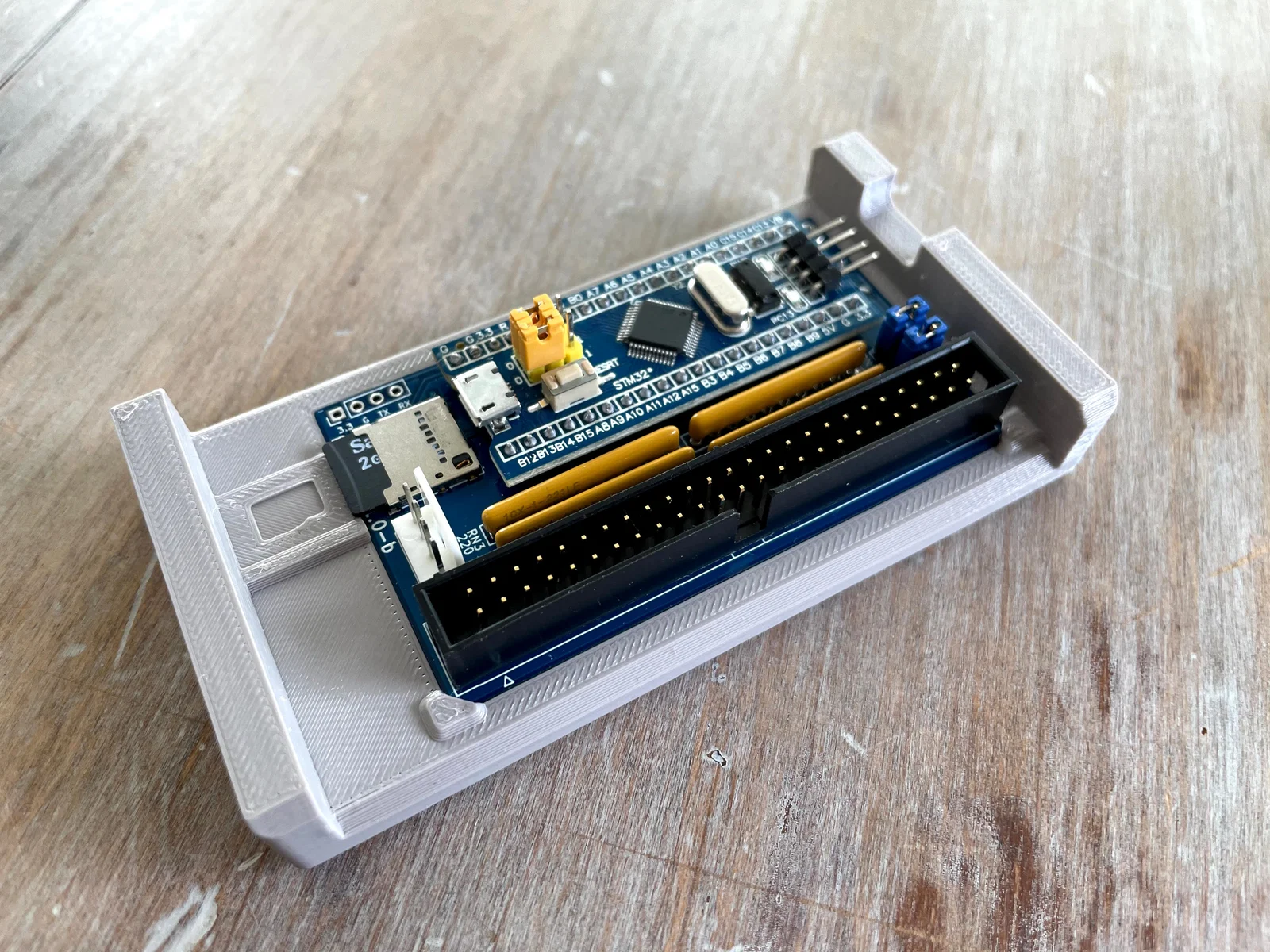

Để lắp BlueSCSI vào khung, đẩy mạnh nó về phía trước và luồn dưới các ngàm ở đầu khung. Dùng ngón cái ấn mạnh vào các góc của BlueSCSI cho tới khi nó khớp vào vị trí. Lần đầu lắp sẽ hơi cứng một chút - hãy đảm bảo là nó đã được đẩy sát về phía trước và nằm dưới các ngàm, sau đó nhấn mạnh vào từng góc còn lại. Để tháo ra, bạn chỉ cần uốn nhẹ khung như khay đá là BlueSCSI sẽ bật ra. Việc gắn thêm ốc M2.5 là tùy chọn.

Ghi chú phiên bản

v1

• Bản phát hành đầu tiên

v1.1

• Cải thiện độ vừa vặn bằng cách nới lỏng một vài dung sai

v1.2

• Không thay đổi thiết kế
• Loại bỏ các model 1.0 cũ
• Cập nhật giấy phép sang loại cởi mở hơn
• Đã tải lên file .F3D và .STEP
