Voron 2.4R2 - Bộ vệ sinh nozzle & Purge Bucket

Remix từ Ống chà đầu phun kèm thùng nhỏ cho Voron 2.4 Tác giả FunFunBoy

Tác giả jmillerfo_84104

Lượt tải
643
Lượt thích
114
Lượt coi
8.921
Bản remix
1

File 2 178,1 KB

  • Brush_Holder_1777303737.stlSTL · 117,2 KB
  • Bucket_1777303738.stlSTL · 60,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

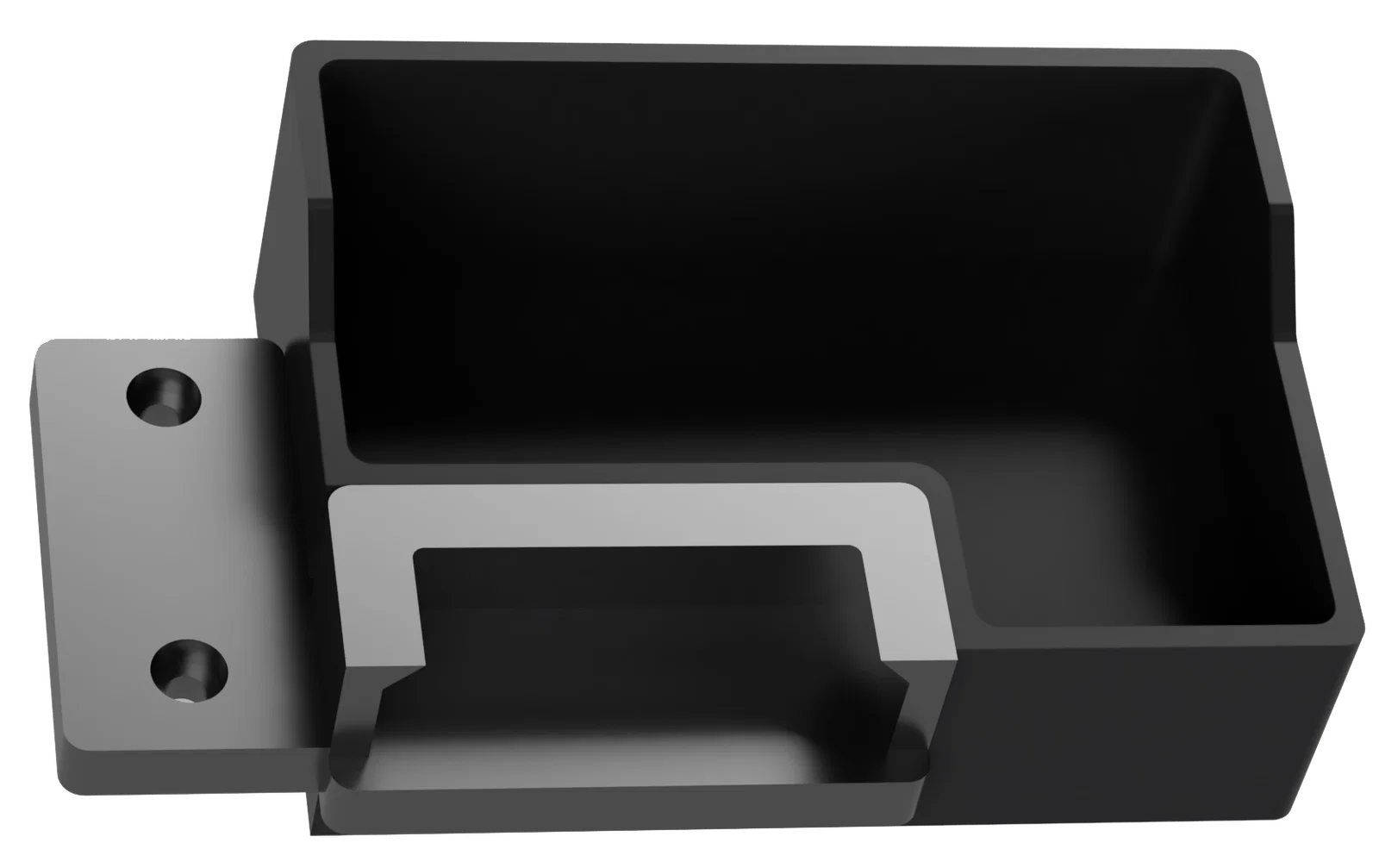

Đây là một bản remix từ mẫu Nozzle Scrubber được tham chiếu của FunFunBoy. Bản này đổi nam châm sang loại 10mm và tăng số lượng lên 3 viên cho mỗi phần Bucket và Holder. Ngoài ra có chỉnh nhẹ phần brush holder để phù hợp với các loại bàn chải mua từ Amazon.

Cắt tỉa đầu bàn chải (Brush Head) khi cần để lắp vừa vào ngàm theo kiểu hơi chặt (slight interference fit). Nhét đầu bàn chải đã cắt vào ngàm và bắt ngàm lên thanh rail giường in (RH print bed rail) cách mép sau (aft side) của tấm giường in đã phay (milled print bed) 1mm.

Macro Klipper dưới đây có thể dùng để vệ sinh nozzle theo lệnh, hoặc nhúng vào các gcode khác như PRINT_START. Mã giả định giường in 350x350. Bạn chỉnh lại các thông số cho đúng cấu hình máy của mình.

#####################################################################
# Nozzle Clean and Purge Bucket
#####################################################################
[gcode_macro CLEAN_NOZZLE]
variable_start_x: 315
variable_start_y: 356
variable_start_z: 7.5
variable_wipe_dist: -50
variable_wipe_qty: 5
variable_wipe_spd: 200
variable_raise_distance: 20

gcode:
{% if "xyz" not in printer.toolhead.homed_axes %}
G28
{% endif %}

G90 ; absolute positioning
## Move nozzle to start position
G1 X{start_x} Y{start_y} F6000
G1 Z{start_z} F1500

## Wipe nozzle
{% for wipes in range(1, (wipe_qty + 1)) %}
G1 X{start_x + wipe_dist} F{wipe_spd * 60}
G1 X{start_x} F{wipe_spd * 60}
{% endfor %}

## Raise nozzle
G1 Z{raise_distance}

BOM

QTY

P/N

Description

Link

1

Brush

Brass Brush

https://www.amazon.com/gp/product/B06XWFM1HJ

2

M3x8

Cap Screws

2

M3

T-Nuts

https://www.amazon.com/Hulless-Sliding-Fastener-Aluminum-Accessories/dp/B08NZMD2BJ

6

10x2mm

Magnets

https://www.amazon.com/gp/product/B092MB697H
