Ốp hông khoang điện tử họa tiết hex + mid panel hex cho Voron Zero

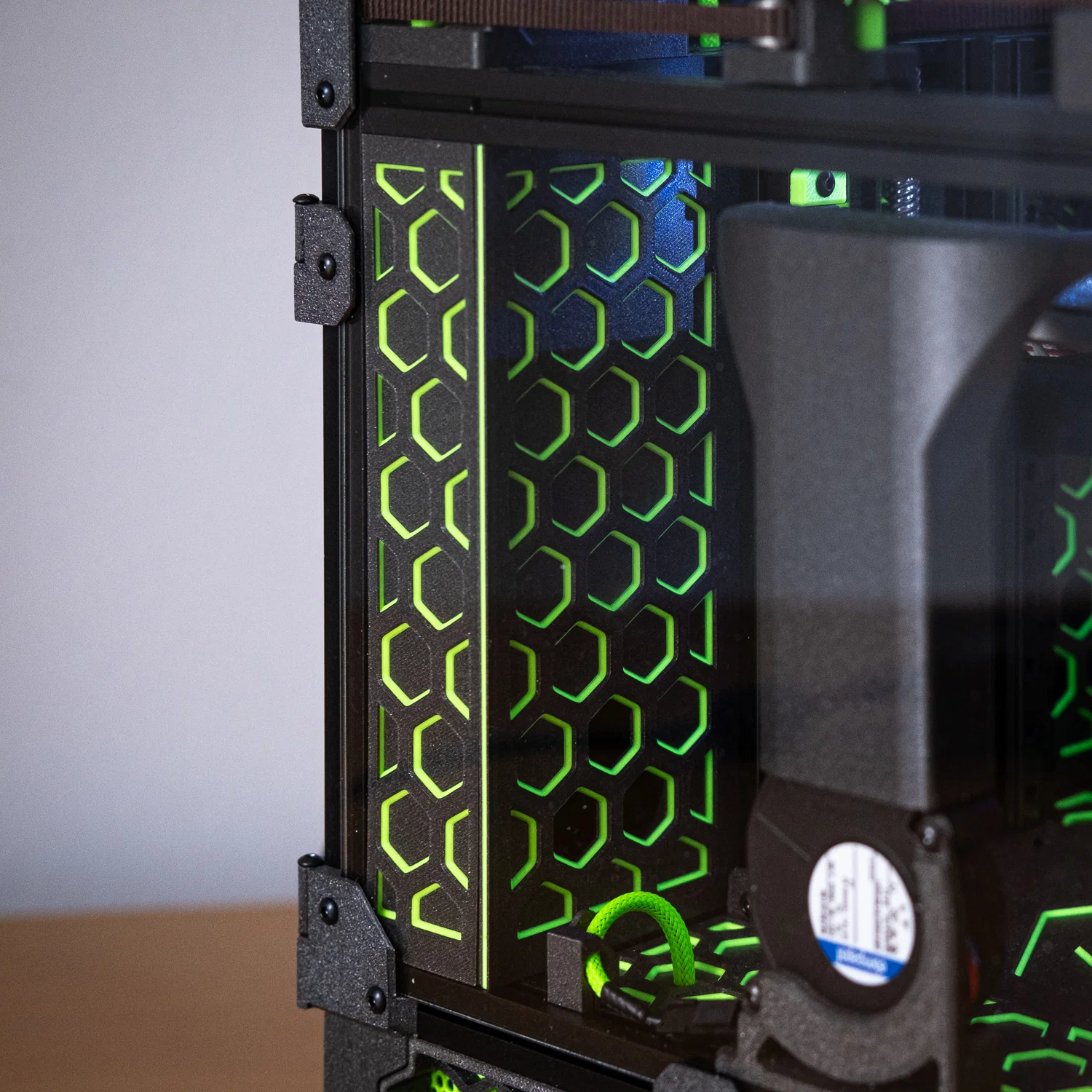

Mình rất thích thiết kế mid panel họa tiết hex của Zen3D và cũng muốn có nó cho con V0 của mình. Sau đó mình tìm được Modesty Mesh cho Voron Zero của MapleLeafMakers và nghĩ là mấy tấm side panel cho khoang electronics này sẽ còn đẹp hơn nếu nối tiếp luôn pattern từ mid panel.

Khi in các file này, bạn cần chọn giữa hai kiểu hiển thị. Bạn có thể in mặt trước úp xuống hoặc mặt trước ngửa lên.

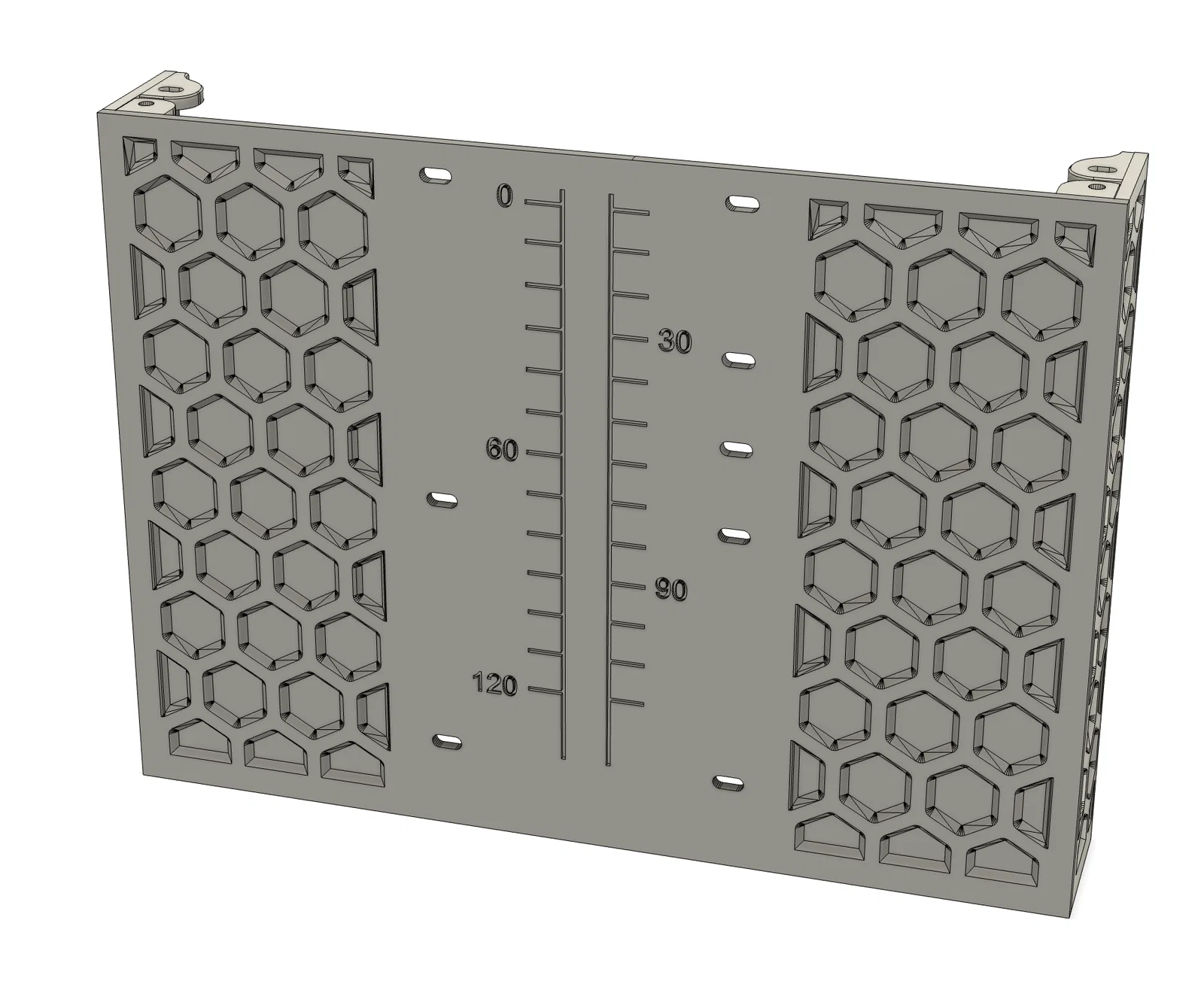

Front facing down

Đây là kiểu in “chuẩn” giống cách mid panel của Zen3D được in. Ưu điểm là bạn có thể in luôn các ngàm/mount ở mặt sau của panel trong một lần. Nhưng bạn phải canh (dial in) setting bridging thật kỹ, vì mặt sau của tất cả các lỗ hex đều là bridge.

Nếu chọn phiên bản này, bạn chỉ cần in:

• MidPanelHex_IntegratedMounts.stl
• ModestyMeshHex_Right_IntegratedMount.stl
• ModestyMeshHex_Left_IntegratedMount.stl

Lắp ráp

Lưu ý: tốt nhất là lắp khi đã tháo motor A/B ra.

1. Mid Panel
   1. Đặt mid panel vào V0 như bình thường.
   2. Bắt vít từ phía sau như bình thường.
   3. Có 4 con vít bổ sung cho midpanel, bắt vào extrusion trên và dưới của khung. Việc này có thể đồng nghĩa bạn sẽ phải tháo khung ra. Bạn cần thả thêm 4 M3 hex nut vào trong khung. Nếu bạn đang dùng khung kiểu LDO, bạn có thể xem hướng dẫn này để tự làm drop-in nut: https://forum.vorondesign.com/threads/voron-0-how-to-make-your-own-drop-in-nuts-ldo-style-frames.1613/
2. Side Panels
   1. Luồn các side panel vào từ bên hông. Nếu bạn đã lắp tấm acrylic rồi thì sẽ cần tháo ra.
   2. Mỗi side panel được cố định bằng 1 con vít phía trên và 1 con phía dưới. Bạn cần thêm 2 M3 hex nut (hoặc drop-in nut) ở bên trái và 2 ở bên phải vào khung. Việc này có thể đồng nghĩa bạn sẽ phải tháo khung ra.

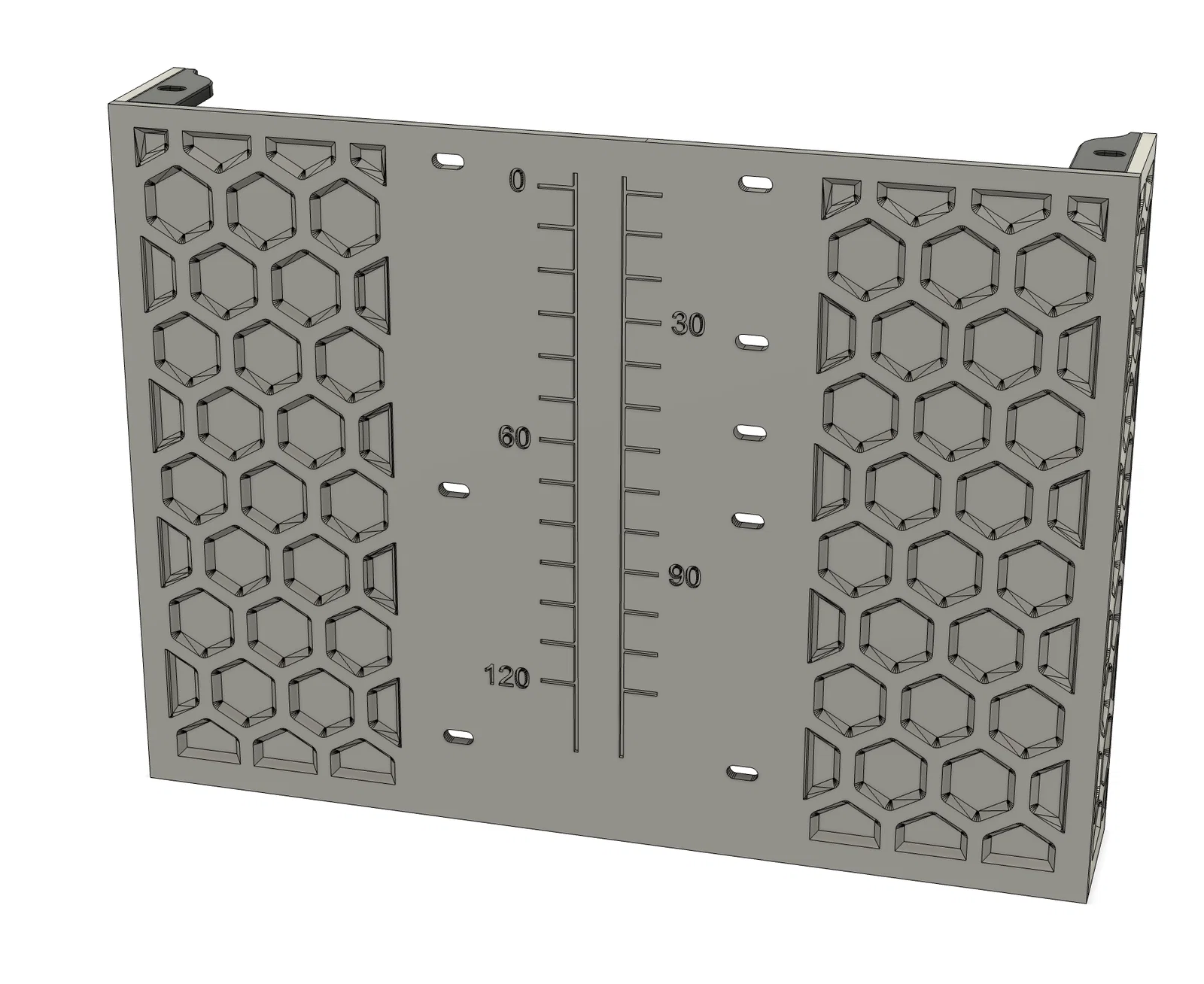

Front facing up

Nếu bridging của bạn chưa canh chuẩn, hoặc bạn đơn giản là thích ngoại hình kiểu này (giống mình), bạn có thể in phiên bản này. Tuy nhiên nhược điểm là bạn sẽ phải dùng keo siêu dính (superglue) để dán các ngàm bắt vít vào panel.

Nếu chọn phiên bản này, bạn cần in:

• MidPanelHex.stl
• ModestyMeshHex_Right.stl
• ModestyMeshHex_Left.stl
• 2x ModestyMeshBracket1.stl
• 2x ModestyMeshBracket2.stl

Lắp ráp

Lưu ý: tốt nhất là lắp khi đã tháo motor A/B ra.

1. Mid Panel
   1. Đặt mid panel vào V0 như bình thường.
   2. Bắt vít từ phía sau như bình thường.
2. Side Panels
   1. Dùng superglue dán 1 cái ModestyMeshBracket1 và 1 cái ModestyMeshBracket2 lên side panel bên trái và bên phải. Cố gắng canh cho chuẩn để các phần nằm phẳng, khít (flush). Nhìn các ModestyMeshBracket sẽ giống chữ L. Phần đáy của chữ L nên hướng ra phía trước. Nếu muốn, bạn có thể dán luôn phần đó vào midpanel. Ví dụ – panel bên phải sẽ trông như vầy:

   2. Luồn các side panel vào từ bên hông. Nếu bạn đã lắp tấm acrylic rồi thì sẽ cần tháo ra.
   3. Mỗi side panel được cố định bằng 1 con vít phía trên và 1 con phía dưới. Bạn cần thêm 2 M3 hex nut (hoặc drop-in nut) ở bên trái và 2 ở bên phải vào khung. Việc này có thể đồng nghĩa bạn sẽ phải tháo khung ra.
   4. Nếu trong lúc in bạn gặp tình trạng mid panel bị rung hoặc kêu lạch cạch, bạn có thể cân nhắc dùng superglue dán các góc của midpanel vào modesty mesh side panel (phần đáy của “chữ L” sẽ có đủ diện tích tiếp xúc). Lưu ý là làm vậy sẽ khó tháo midpanel và modesty mesh side panel ra hơn.

Cách nhận biết tấm nào là trái/phải?

Bạn có thể đặt chúng trước mặt như hình ban đầu rồi so pattern là ra, nhưng mình có thêm một dấu nhận biết nhỏ cho dễ hơn. Ở cạnh dưới của mỗi panel có vài dấu chấm để cho biết đó là panel trái hay phải.

Left Panel

Right Panel

Hai chấm ở cạnh dưới

Một chấm ở cạnh dưới

Model liên quan:

Mod này được thiết kế để dùng chung với deck panel cover cũng dùng cùng hex pattern: Printables: Voron 0.2 DeckPanel Cover Mod
