Mod nắp Deck Panel cho Voron 0.2 (Voron 0.2 DeckPanel Cover Mod)

Deck Panel Cover

Mình rất thích MidPanel hình lục giác của Zen3D, nhưng mình muốn cái pattern ngầu này không chỉ có trên mid panel mà còn được mở rộng xuống deck panel nữa. Bản mod của mình chỉ là mod về thẩm mỹ, không thêm chức năng gì ngoài việc nhìn cho đẹp thôi ;)

Cảnh báo

Lưu ý một chút: Deck Panel Cover sẽ được đặt chồng lên trên deck panel nguyên bản.

Điều này đồng nghĩa nó sẽ làm deck panel cao thêm 3mm. Khi lắp vào, nhớ đảm bảo ốc bed (bed screws) không chạm vào Deck Panel Cover trong lúc homing. Với mình thì V0.2 dùng Kirigami bed vẫn đủ khoảng hở, nhưng nếu bạn dùng ốc dài hơn của mình thì cần kiểm tra kỹ để tránh bị cạ vào Deck Panel Cover.

Bạn có thể cố định nó lên deck panel bằng băng keo 2 mặt. Vì phần lớn thời gian nó được giữ xuống nhờ trọng lực nên không cần keo dính quá mạnh. Như vậy sau này bạn cũng dễ tháo ra.

Phiên bản

Có 2 phiên bản cho bạn chọn:

• Bản Normal cho V0.2 RC2 stock
• Bản Lower Guard: bạn cần in thêm các file lower guard.

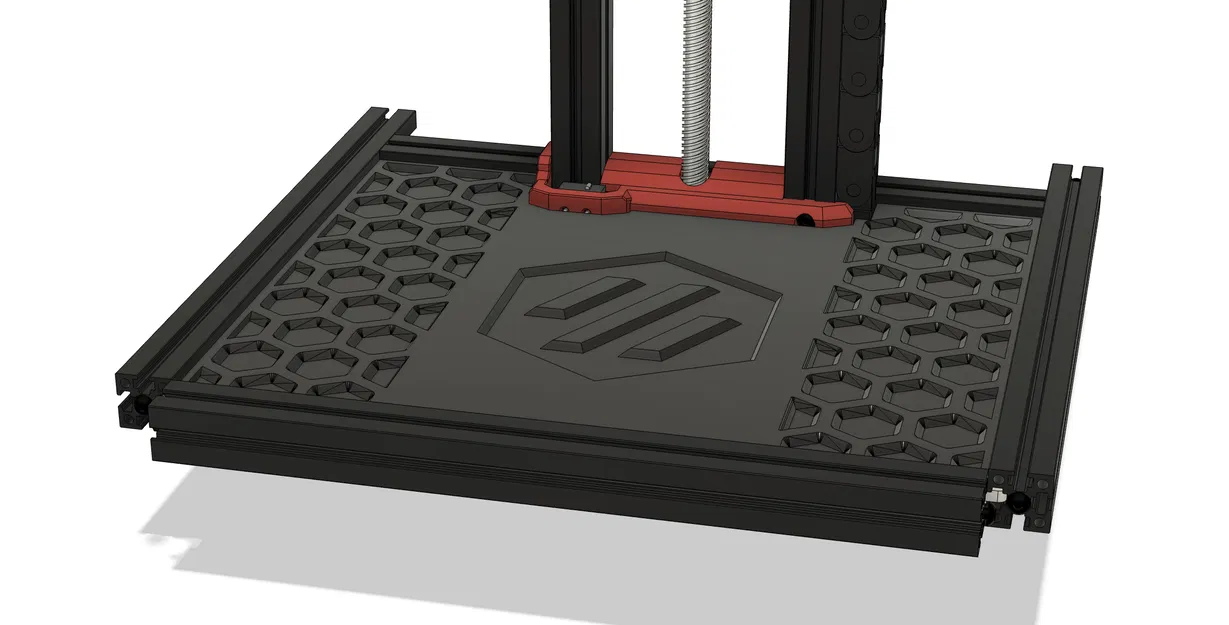

Normal Version

File cần in:

• DeckPanelCoverStockV02RC2.stl

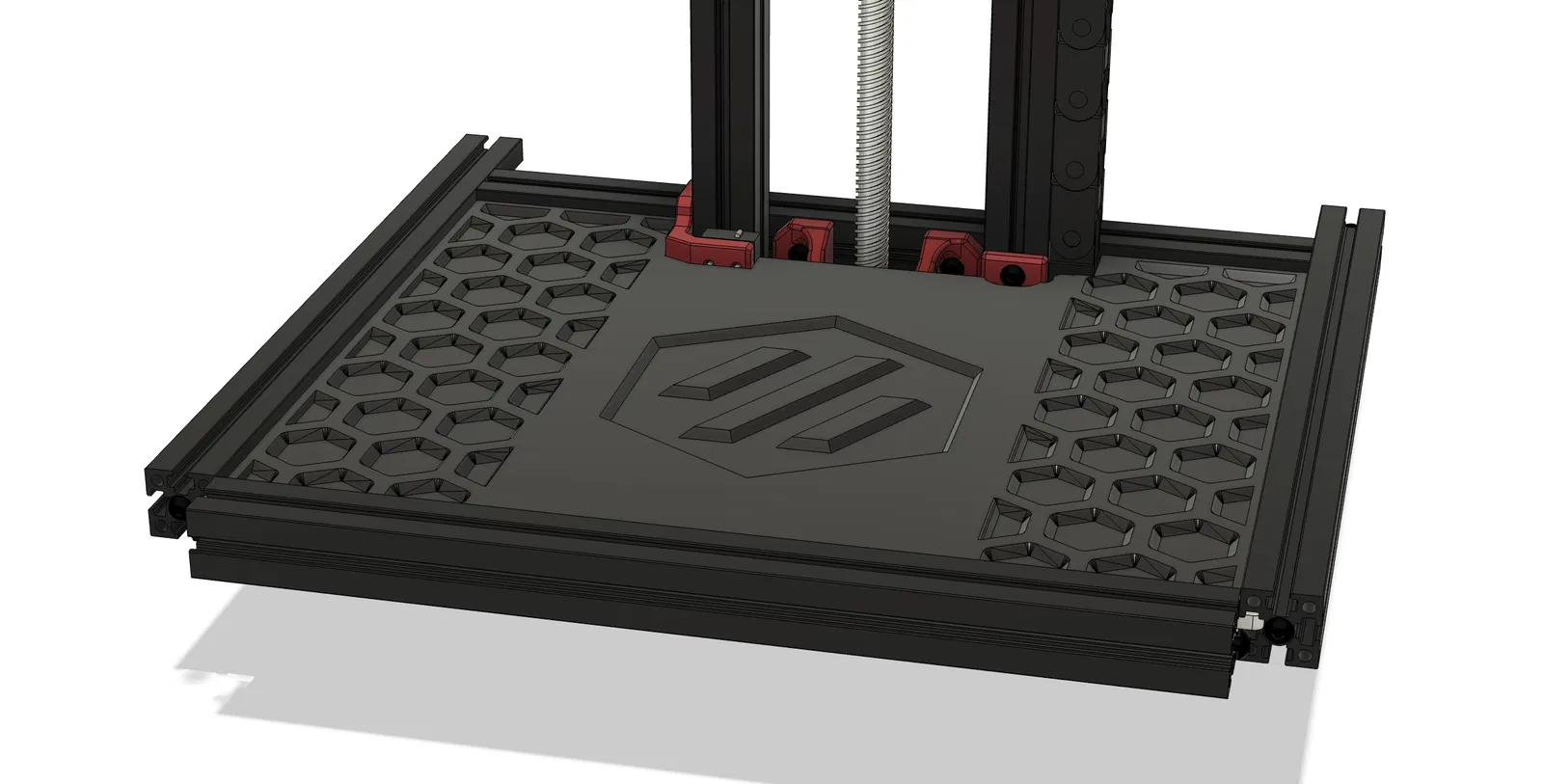

Lower Guard Version

File cần in:

• DeckPanelCoverLowerGuardV02.stl
• LowerGuardV02.stl

In ấn

Bạn có 2 lựa chọn để đặt hướng model:

• Mặt trên (top side) hướng lên (như mình làm)
• Mặt trên (top side) hướng xuống để đồng bộ thẩm mỹ với V0 MidPanel HexPattern của Zen3D

Lưu ý: các file STL và STEP đang được set sẵn theo hướng top side facing up. Nếu bạn muốn top side facing down thì cần lật (flip) model Deck Panel Cover trong slicer.

Đổi màu (Color swap)

Bạn có thể in 1 màu cũng được, nhưng mẫu này sẽ “ra” hơn nhiều nếu bạn đổi màu theo màu nhấn (accent color).

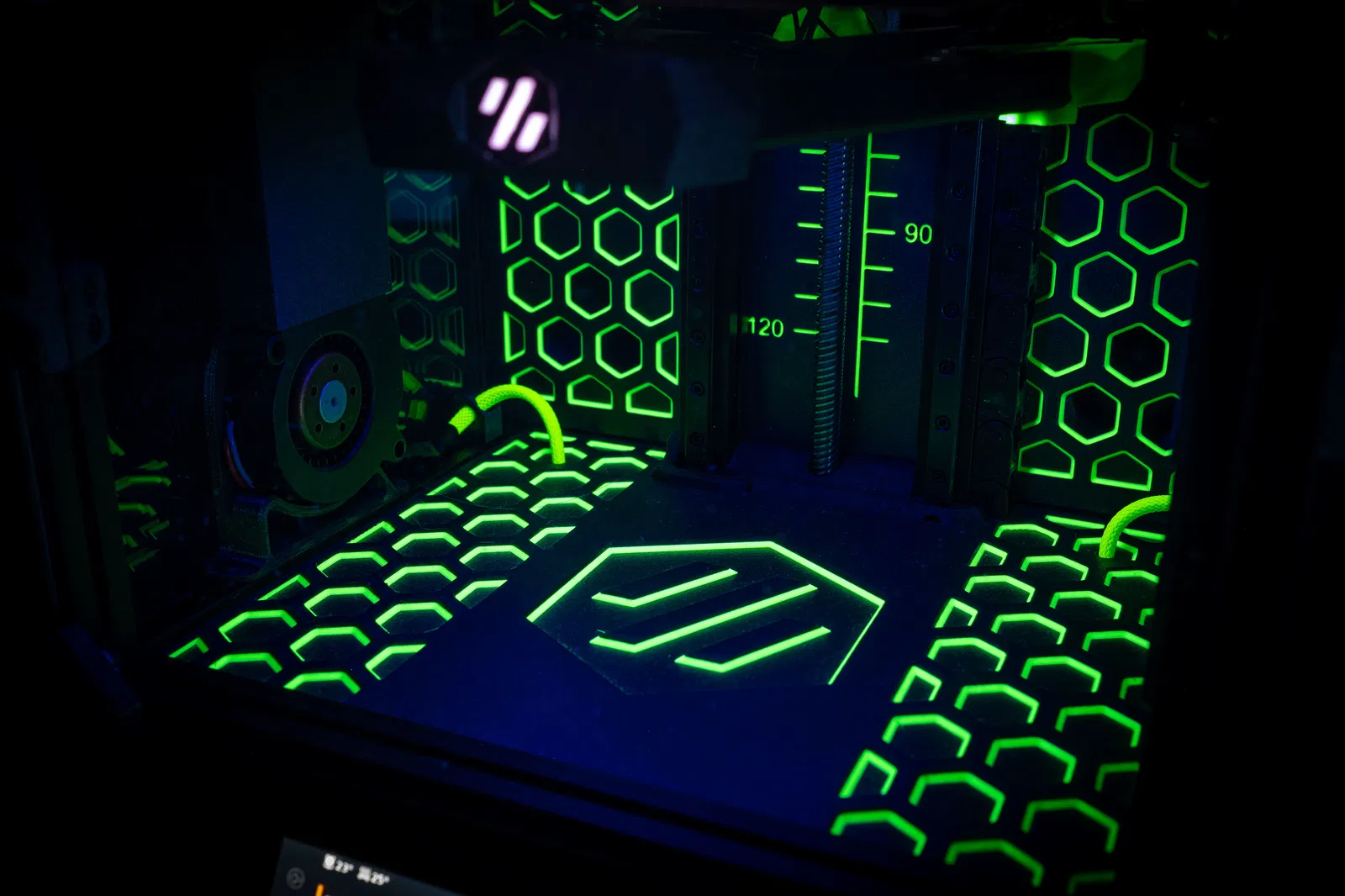

Để ra được kiểu như trong hình, bạn cần thêm đổi màu ở 2 mức chiều cao: bắt đầu in bằng màu nền (base color), đổi sang màu nhấn, rồi đổi lại về màu nền. Lưu ý chiều cao đổi màu sẽ khác nhau tùy theo hướng đặt in.

Cách tính này dựa trên việc tất cả layer đều 0.2mm (kể cả first layer cũng là layer height 0.2mm)

Chiều cao đổi màu cho bản top side facing up:

• Từ 0mm đến 1mm (5 layer đầu) in màu nền
• Từ 1.2mm đến 2.2mm (6 layer tiếp theo) in màu nhấn
• Từ 2.4mm đến 3mm (4 layer cuối) quay lại in màu nền.

Trong slicer sẽ trông примерно như vầy:

Chiều cao đổi màu cho bản top side facing down:

• Từ 0mm đến 0.8mm (4 layer đầu) in màu nền
• Từ 1mm đến 2mm (6 layer tiếp theo) in màu nhấn
• Từ 2.2mm đến 3mm (5 layer cuối) quay lại in màu nền.

Trong slicer sẽ trông примерно như vầy:

Bạn có thể làm việc này bằng MMU hoặc thêm manual color swap.
