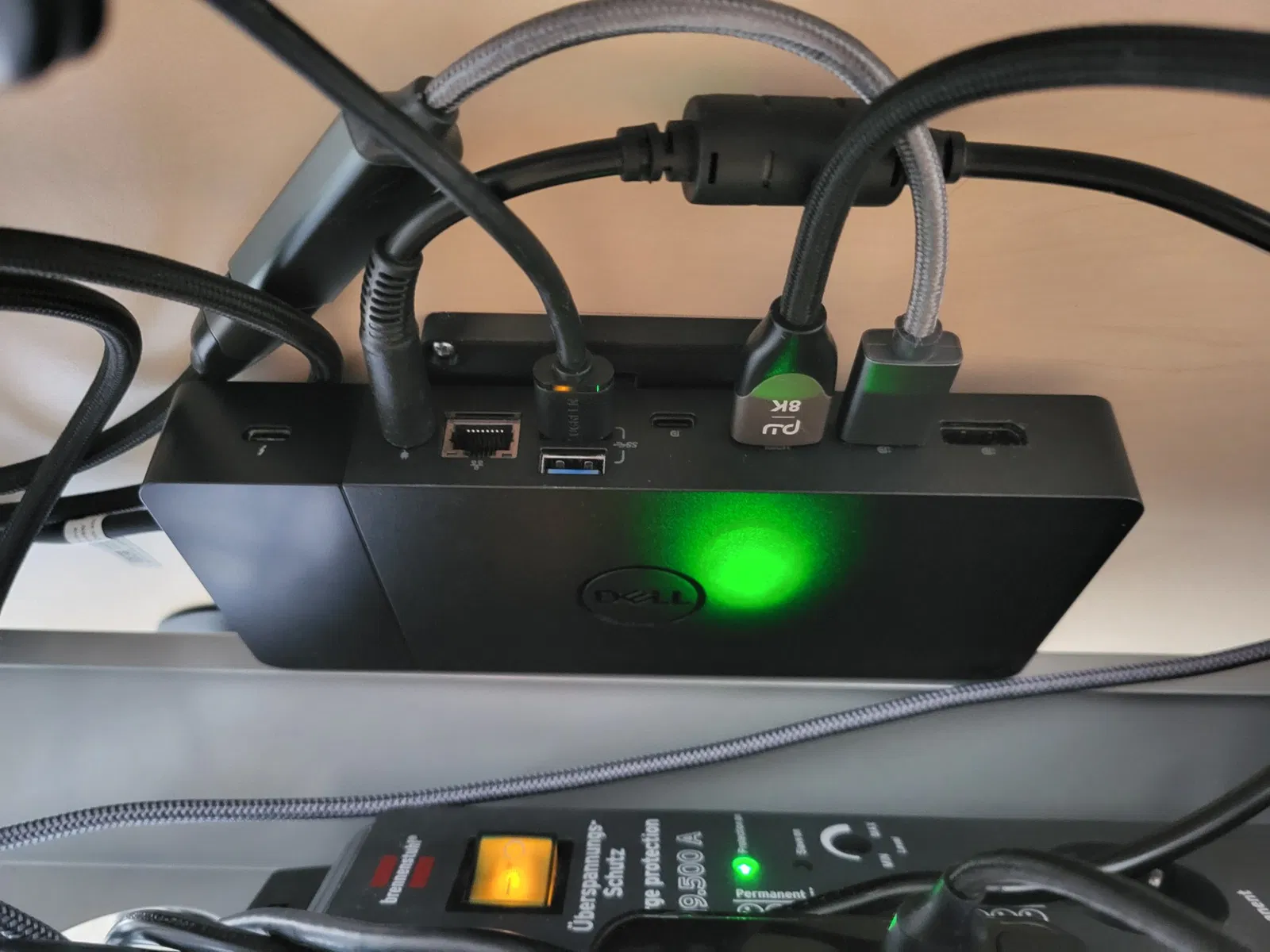

Giá đỡ gắn dưới bàn cho dock Thunderbolt Dell WD19

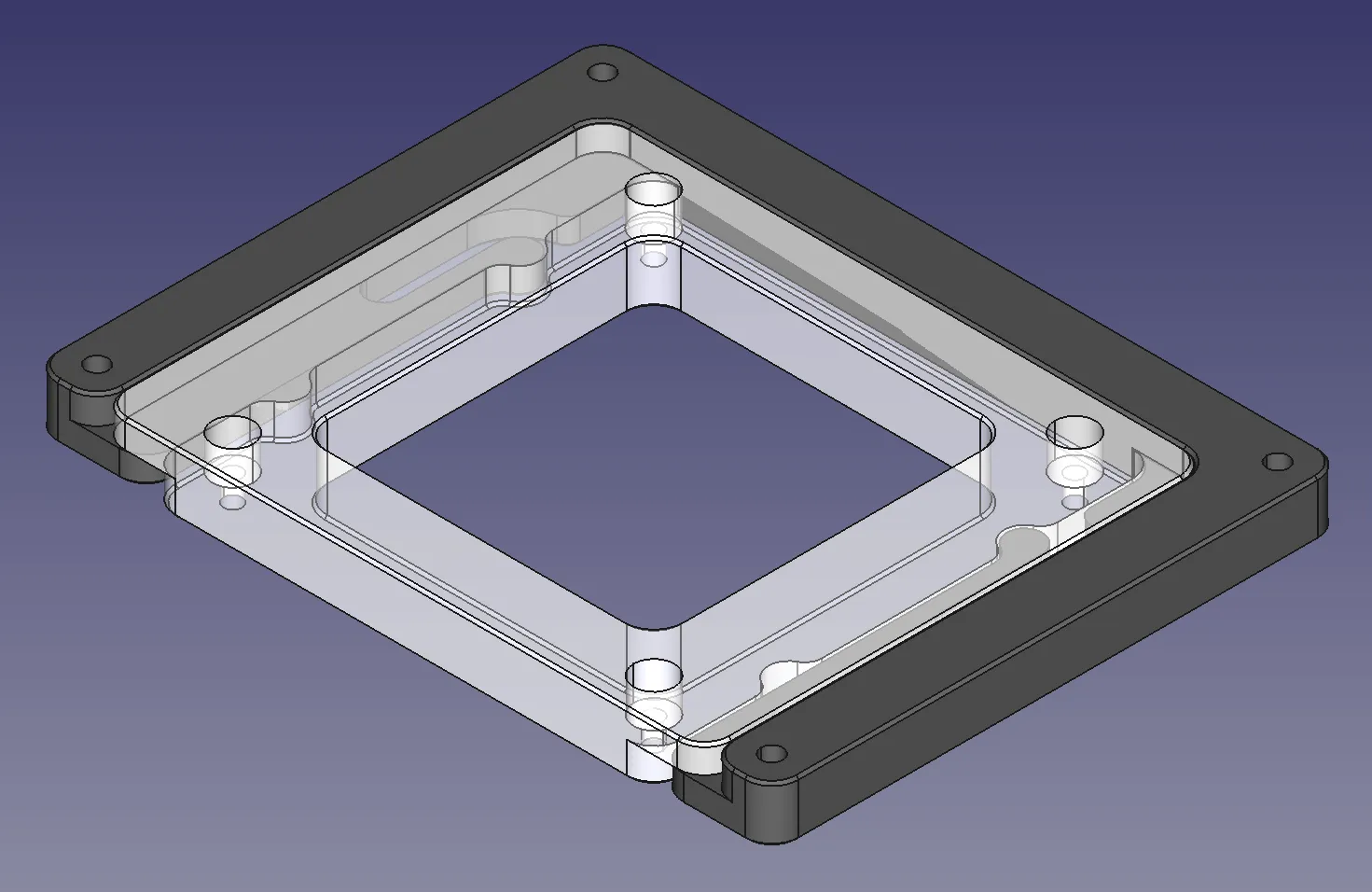

Sử dụng hai phần với các kẹp trượt vào nhau.

Một phần gắn trên bến và sử dụng hai lỗ gắn M2.5. Phần còn lại được vít vào bàn và sử dụng bất kỳ vít gỗ/tấm nhỏ nào (tôi sử dụng vít đầu phẳng 2.8x13).

In ấn

Cả hai phần nên được in với phần lớn hơn hướng về phía giường.

Phần cứng cần thiết

• 2* vít đầu cap M2.5x8 (cho bến)
• 4* vít gỗ nhỏ cho bàn (đường kính 2.5-3.5mm), tốt nhất là vít đầu phẳng Lỗ khoan cho phép đầu vít có đường kính lên đến 6.8mm

Ngoài ra, vít đầu cap M2.5x10 cũng rất có thể hoạt động tốt cho phía bến. PCB bên trong bến nằm ngay dưới các lỗ vít - không được bảo vệ! Trong trường hợp này, vui lòng xác minh rằng các vít sẽ không chạm vào PCB, để không làm hỏng nó. Phần này sẽ chiếm 4mm độ dày. Tuy nhiên, bạn cũng phải tính đến độ đàn hồi của cao su.

Xử lý sau in

Các lỗ khoan vít có một lớp chắc chắn để cầu nối. Bạn có thể loại bỏ nó bằng một cái khoan hoặc có thể chỉ cần đẩy vít qua trực tiếp.

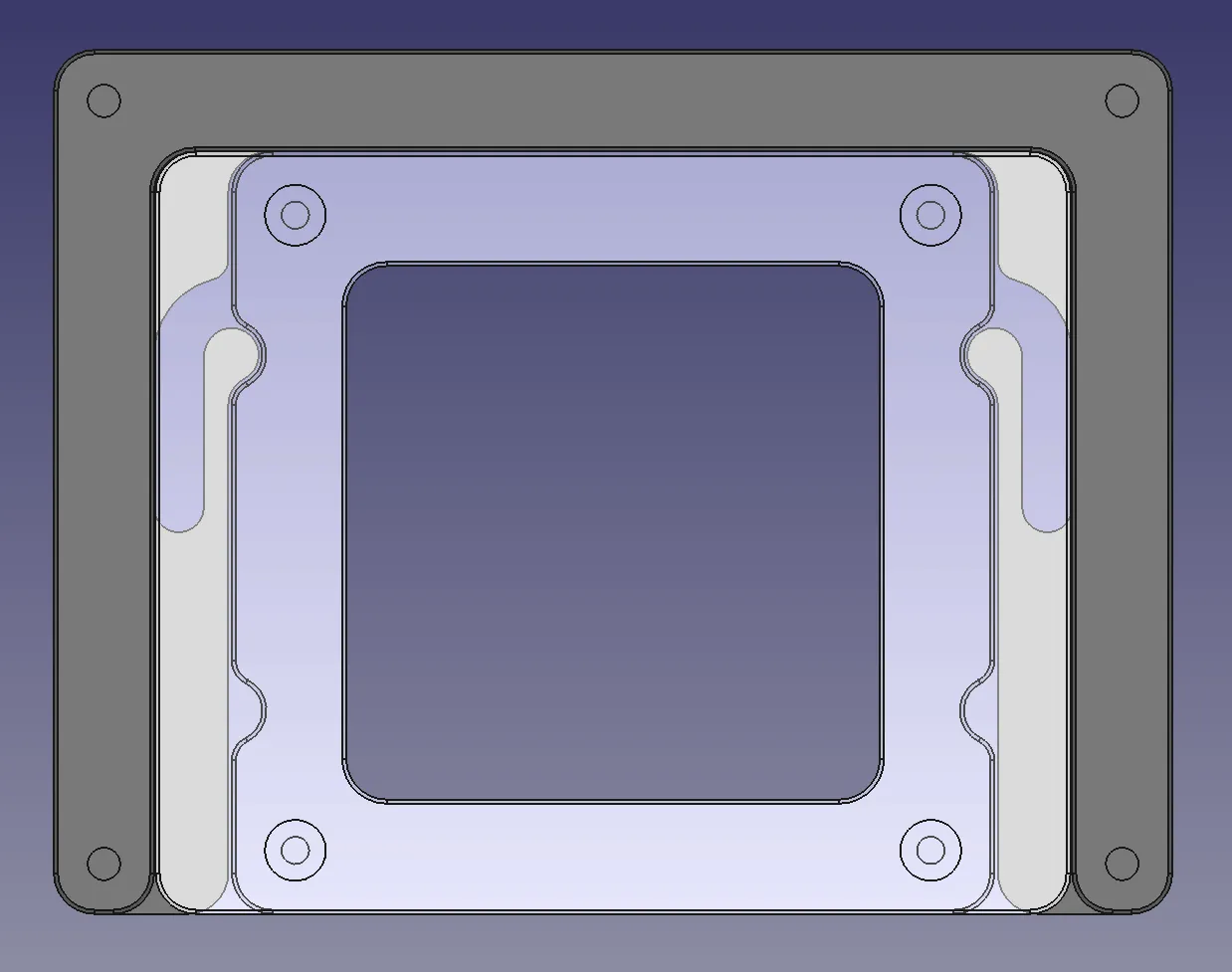

Phần bến có thể được gắn ở bất kỳ hướng nào để bến có thể được trượt vào từ bên cạnh hoặc từ phía trước/sau. Nó cũng đối xứng, vì vậy nó sẽ kẹp vào theo cả hai hướng.
