Giá treo Dell SD25 / WD25 Thunderbolt Dock
Phụ kiện giá treo dưới gầm bàn dành cho Dell Thunderbolt Dock. Thiết kế dạng khớp trượt tiện lợi, giúp tiết kiệm không gian làm việc. Sản phẩm cần dùng thêm ốc M4 và vít gỗ nhỏ để lắp đặt.
Mô tả
Thiết kế gồm hai phần với các khớp cài trượt vào nhau.

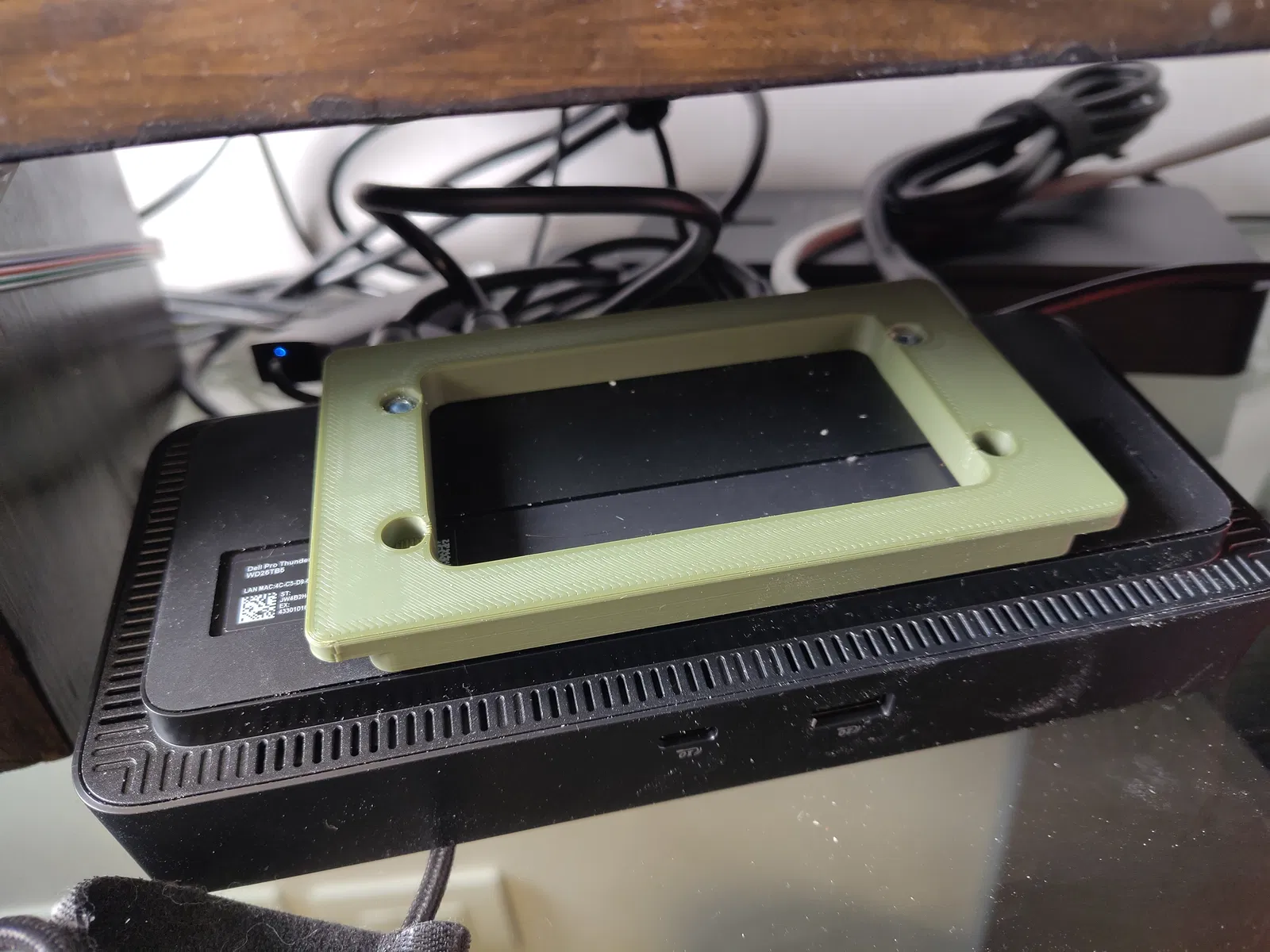

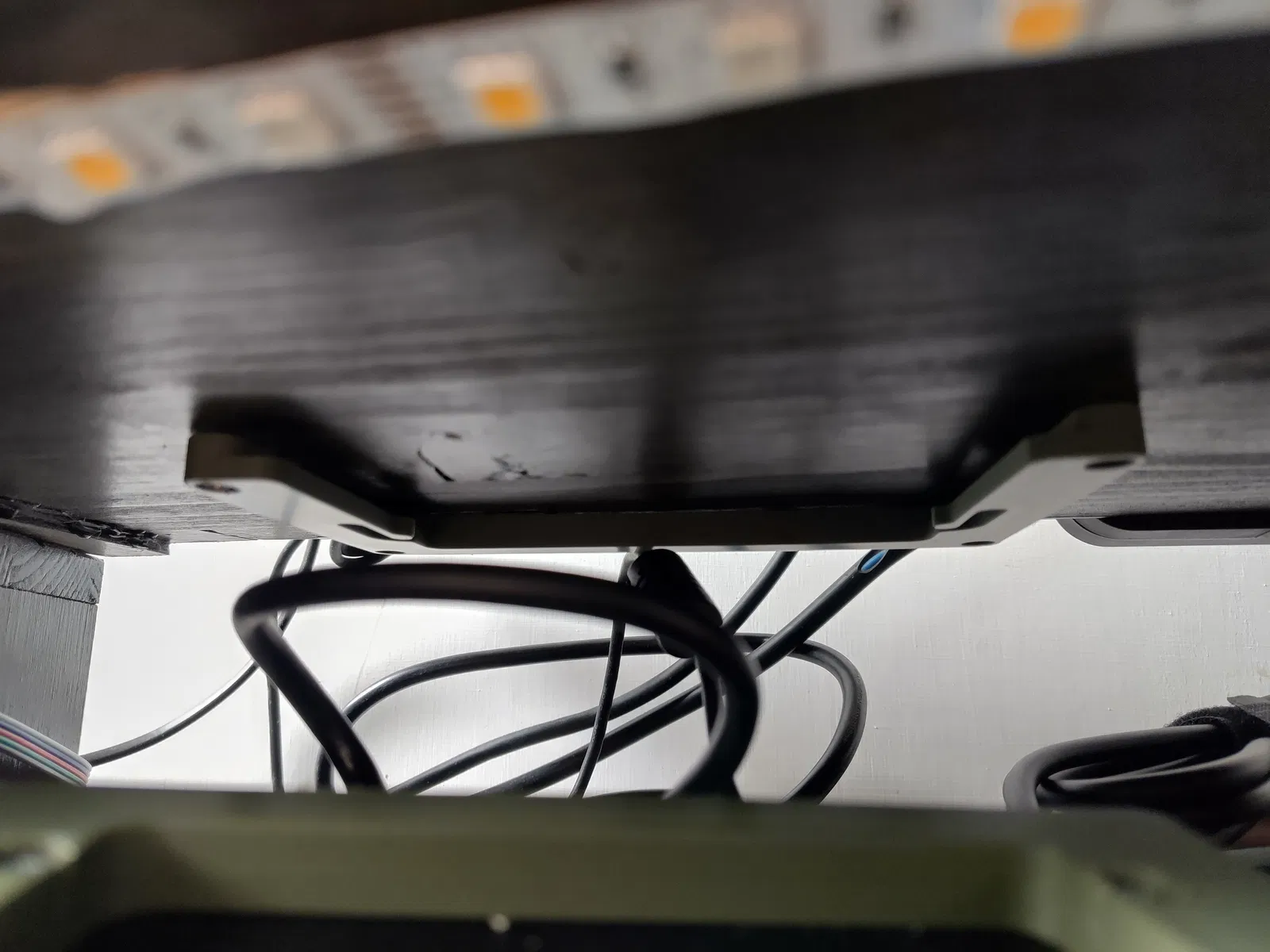

Một phần gắn vào dock thông qua hai lỗ bắt vít M4. Phần còn lại bắt vít cố định vào mặt bàn bằng các loại vít gỗ/vít tôn nhỏ (mình thường dùng vít 2.5x10).
In ấn
Cả hai phần nên được in với mặt phẳng lớn hơn hướng xuống bàn in.
Phần cứng cần thiết
- 2*ốc đầu trụ M4x12 (cho dock)
- 4*vít gỗ nhỏ để bắt vào bàn (đường kính 2.5-3.5mm), ưu tiên loại đầu bằng. Phần lỗ chìm (counterbore) cho phép dùng đầu vít có đường kính tối đa 6.8mm.
Hậu kỳ
Các lỗ bắt vít có sẵn một lớp màng mỏng để in cầu (bridging). Bạn có thể dùng mũi khoan để khoét bỏ hoặc đơn giản là ấn trực tiếp vít xuyên qua.

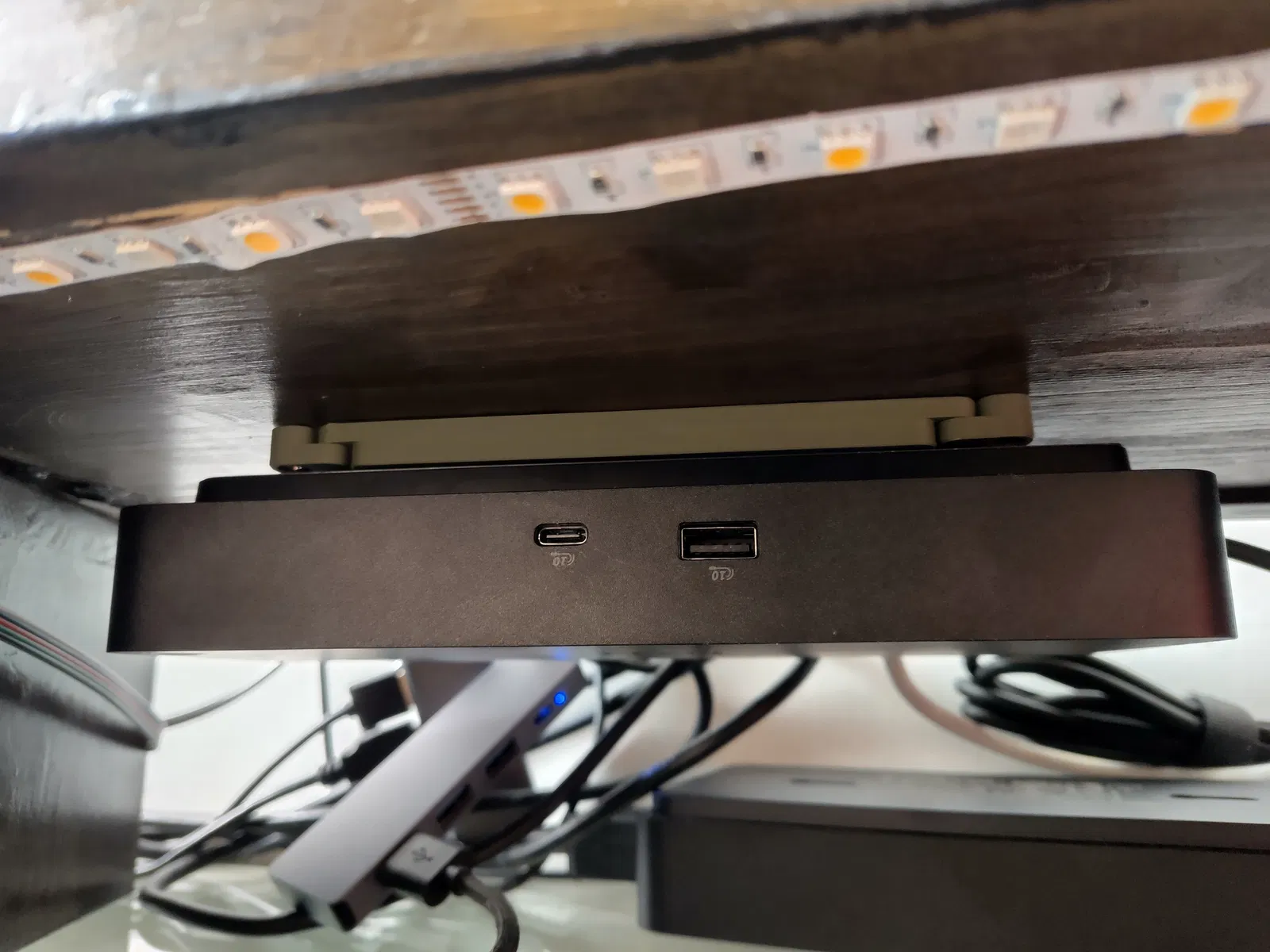

Bạn có thể tùy chọn lắp đặt để trượt dock từ phía trước hoặc phía sau đều được.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
