Gridfinity Kit - Hệ racking module (Modular racking system)

Phụ kiện cho Modular Racking System của mình

CẬP NHẬT

May 7, 2024

• Đã thêm file STEP của các mẫu

September 03, 2023

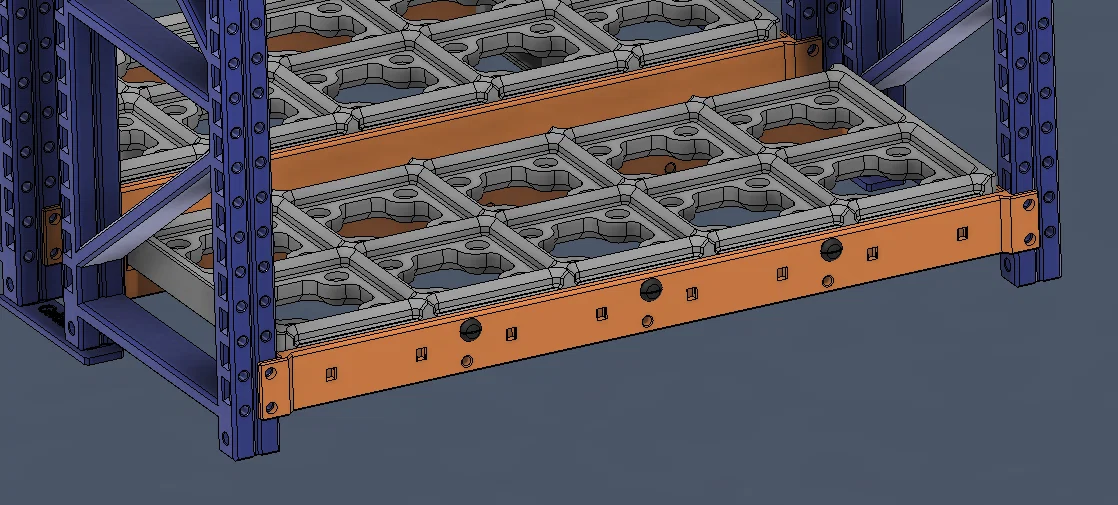

• Baseplate đã được cập nhật! Giờ có thêm vài lỗ ở hai bên để bạn bắt cố định vào các accessory beams mới. Bạn có thể dùng ốc M3 x 6mm như thường, hoặc dùng rivet 8/10mm từ bộ rivet kit mới. Nếu dùng với accessory beams mới thì không cần clamp nữa vì có thể gắn trực tiếp lên beams. Ốc/rivet sẽ nhô ra chút xíu do phần shoulder của chúng.
•
• Mình đang cân nhắc và có thể sẽ làm phiên bản plate liền khối, bắt trực tiếp vào uprights, không cần dùng beams.

June 18, 2023

• Đã sửa chữ trên hai couplers. Trước đó chữ hơi lớn và có thể bị cấn vào hệ racking.

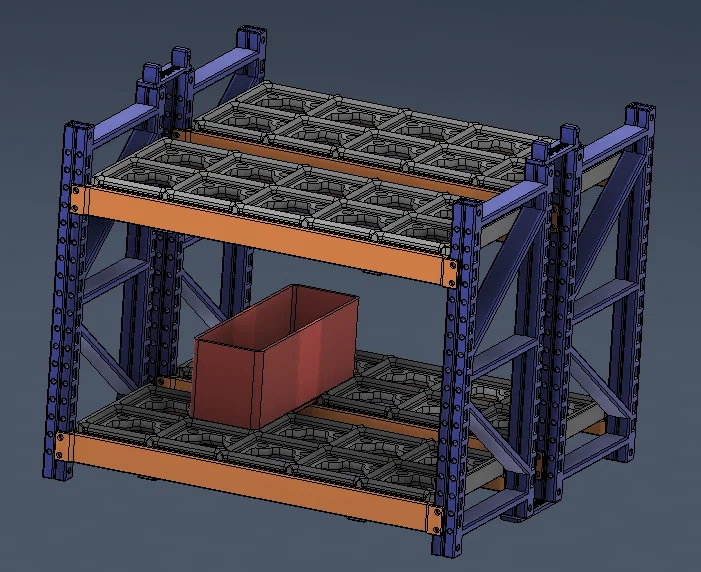

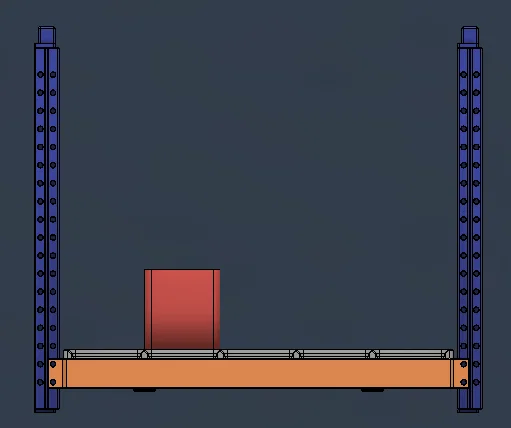

Đây là bộ kit nền để адап (adapting) hệ Gridfinity (của Zack Freedman) lên hệ racking của mình. Mỗi chi tiết riêng lẻ là một lưới 5 x 2.

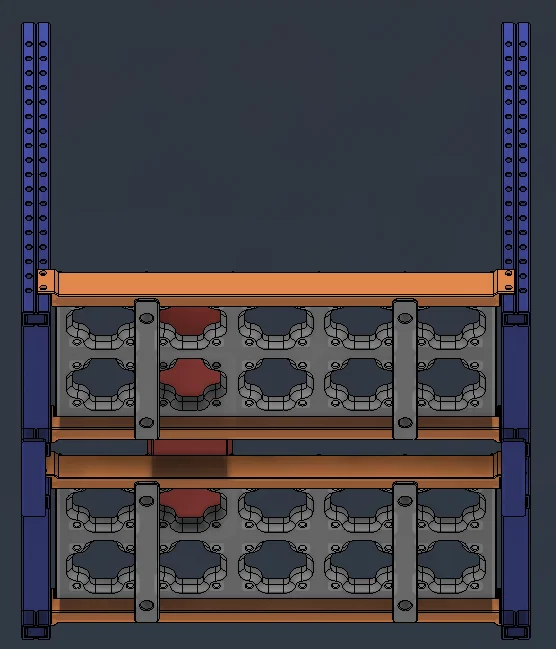

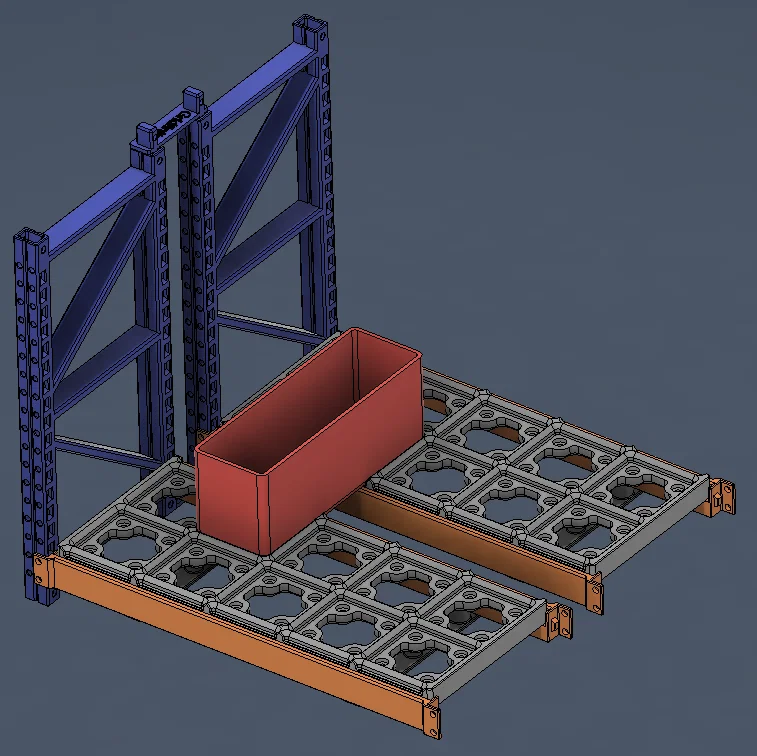

Bộ kit có couplers để nối nhiều rack lại với nhau. Nghĩa là với 2 rack đặt lưng vào nhau, bạn sẽ có lưới 5 x 5. 3 rack sẽ được 5 x 8, v.v. Couplers được thiết kế (spec) theo đúng profile Gridfinity và dài hơn 6mm so với couplers tiêu chuẩn trong base kit.

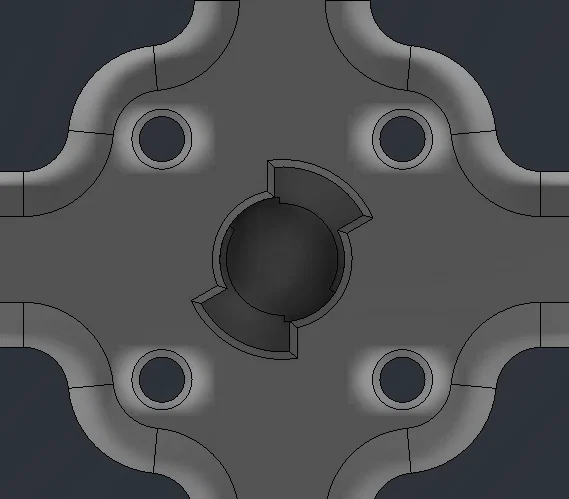

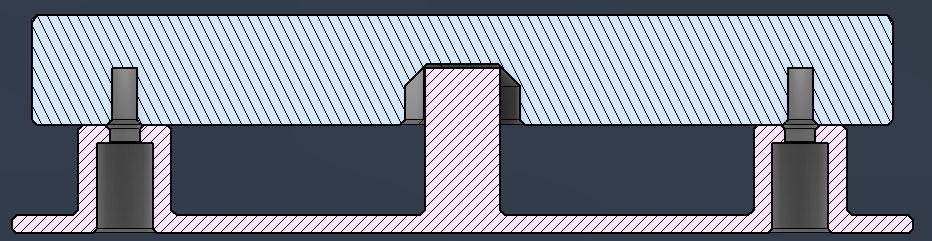

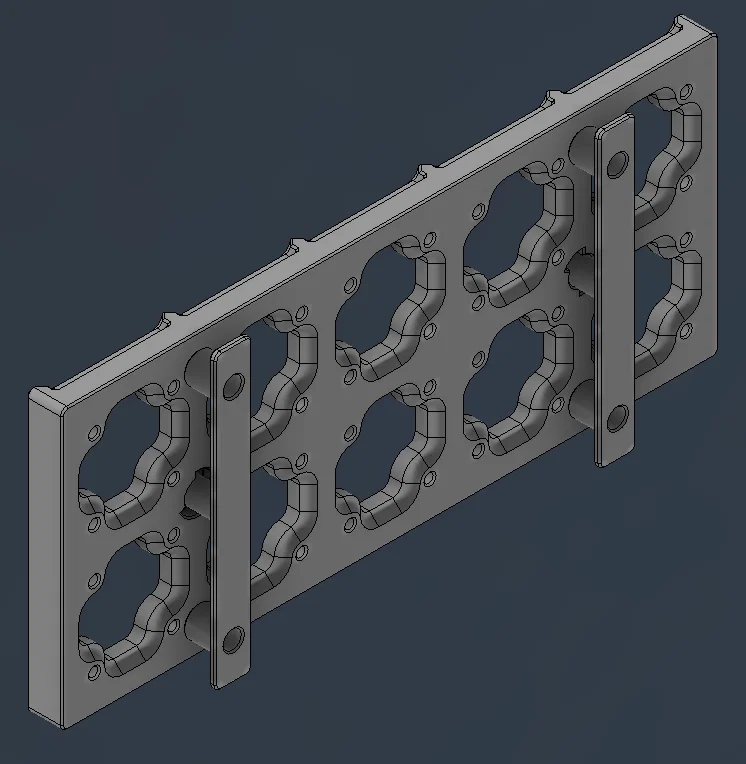

Base grid có lỗ nam châm theo tiêu chuẩn Gridfinity. Mặt dưới cũng có hai lỗ để twist-lock một số clamps (cũng có thể bắt ốc vào grid) nhằm cố định lên beams; như vậy chúng sẽ không bị bung/lift lên khi bạn muốn lấy một bin có gắn nam châm ra. Nếu bạn thấy twist lock hơi yếu thì báo mình biết, mình sẽ làm dày model lên. Hiện tại đang là 2mm. Đồng thời, nếu bạn thấy adapter Gridfinity hơi yếu thì cũng cho mình biết. Mình có thể làm dày thêm ở một vài vị trí. Mình đã hollow nó để tiết kiệm vật liệu, vì hệ racking này có thể “ăn” filament khá nhiều.

• Chữ Gridfinity được dập nổi (embossed) trên couplers để dễ phân biệt với các inserts thường.

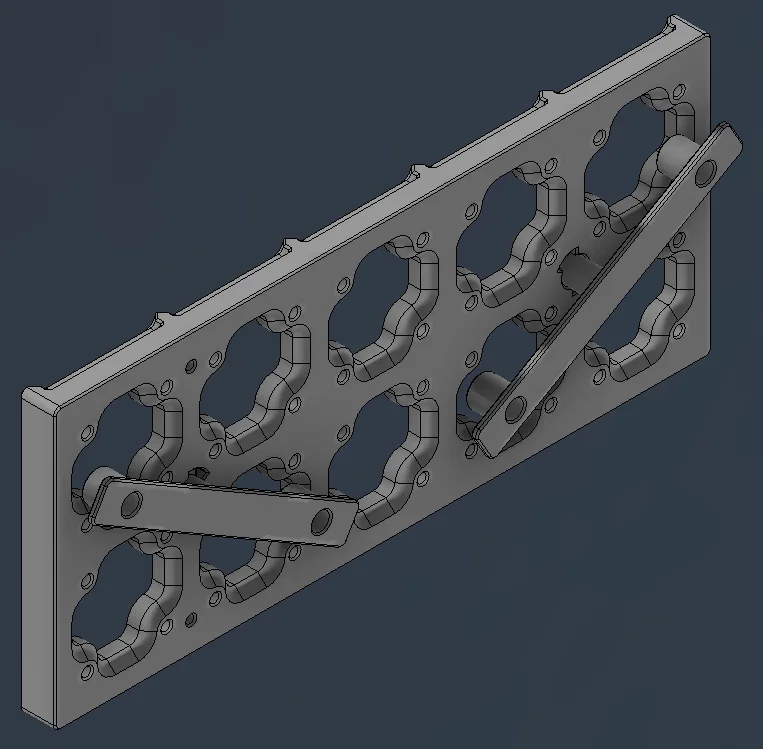

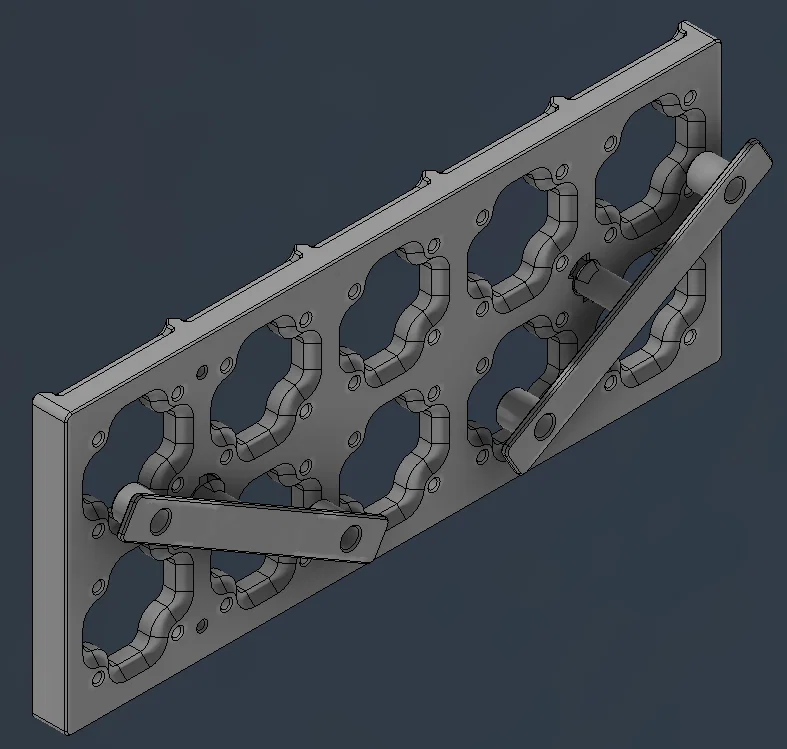

• Clamps được dựng để không cần support. Trong đó có các sacrificial bridges. Bạn vẫn có thể dùng ốc M3 x 6mm để bắt cố định nếu muốn (ngoài cơ chế twist lock, vốn đôi khi vẫn có thể tự tuột). Nếu bạn muốn bắt ốc.. mình khuyên nên ráp gridfinity tray vào beams trước khi lắp lên racking. Làm vậy sẽ dễ thao tác hơn, nhất là với các cụm lắp lớn.
• File base có lẽ không cần support cho hai lỗ phía dưới, mình đã tăng tolerance theo phương đứng để chừa cho việc bridge có thể xệ nhẹ. Nếu bạn vẫn chọn dùng support, nhớ để support chỉ chạm vào vòng tròn ở giữa thôi, không thì gỡ ra có khi sẽ hơi “vui”.
• Cái bin chỉ để demo và không có trong kit.

Tất cả model đã được in thử để kiểm tra và lắp vừa đẹp; dùng cùng tolerance 0.3mm (một vài chỗ tăng lên 0.5) như base kit.
