Hệ kệ racking modular (dựa trên kệ kho thật)

CẬP NHẬT GẦN ĐÂY

13 tháng 1, 2024

• Đã cập nhật licensing và mở rộng sang BY.
• Dời các cập nhật cũ xuống cuối phần mô tả để thông tin quan trọng nằm phía trên.
• Thêm file zip (Modular Pallet Rack Base Kit Step Files (No Panels)) chứa các file STEP của bộ base kit (không kèm decking/tấm sàn) để remix dễ hơn.

CẢNH BÁO: Ốc M3 x 6mm của bạn sẽ “bay màu” trước cả khi kịp mua thêm.

Tối thiểu thì chỉ cần fastener ở phần beams (có thể chỉ cần 1 con ốc mỗi bên cũng tạm ổn). Uprights thì không bắt buộc phải dùng, nhưng có sẽ giúp giữ mọi thứ dính lại với nhau và cứng cáp thành một khối. Mục tiêu chính là làm cho “giống đồ thật” hơn, chứ không phải tối ưu để dùng không cần hardware.

Các phụ kiện bổ sung sẽ được đăng riêng

Lấy cảm hứng từ một kệ để post-it note mình thấy trên reddit. Mình muốn làm một hệ kệ racking modular giống kiểu kệ kho thật, có chi tiết cố gắng mô phỏng đồ thật; nhưng vẫn in được.

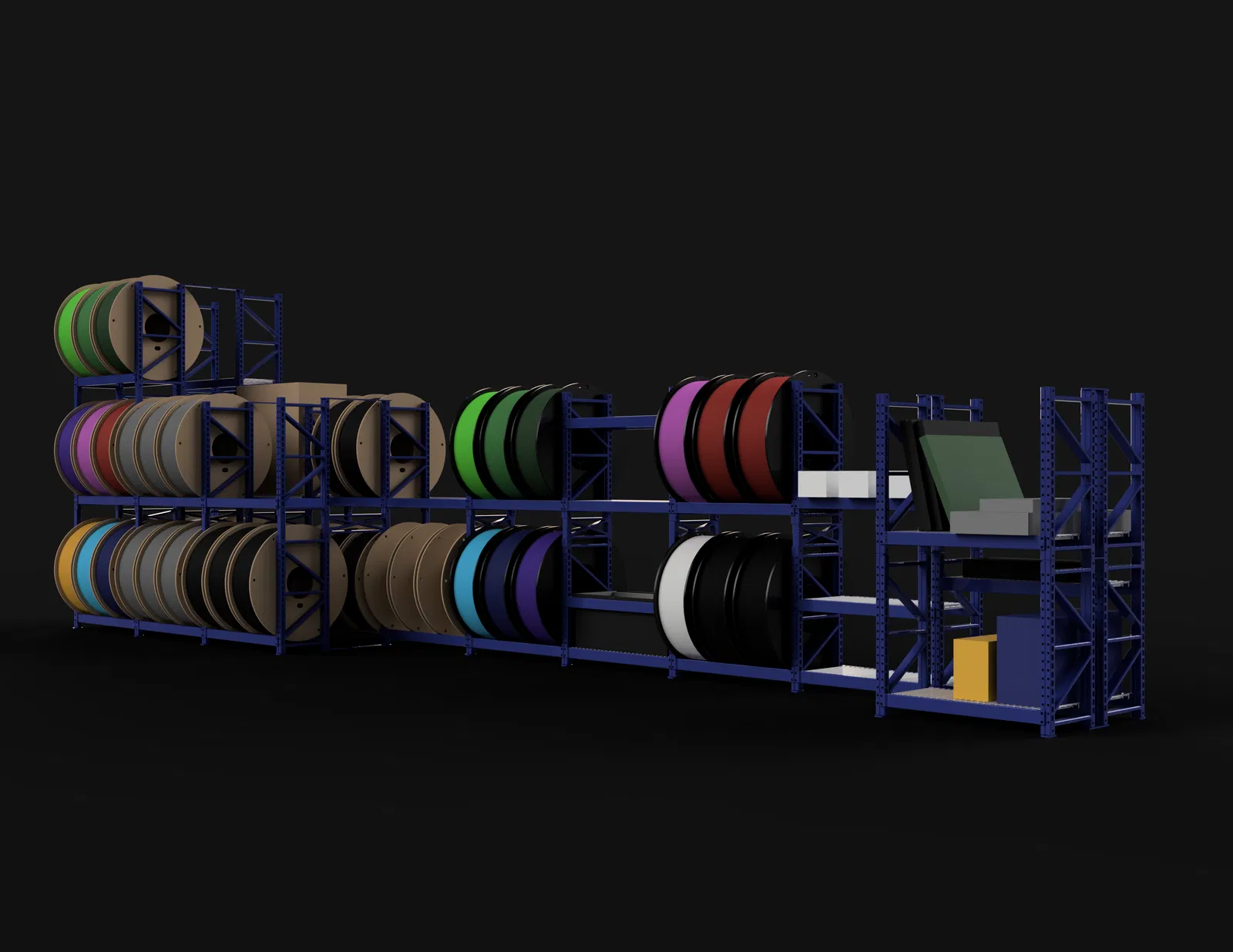

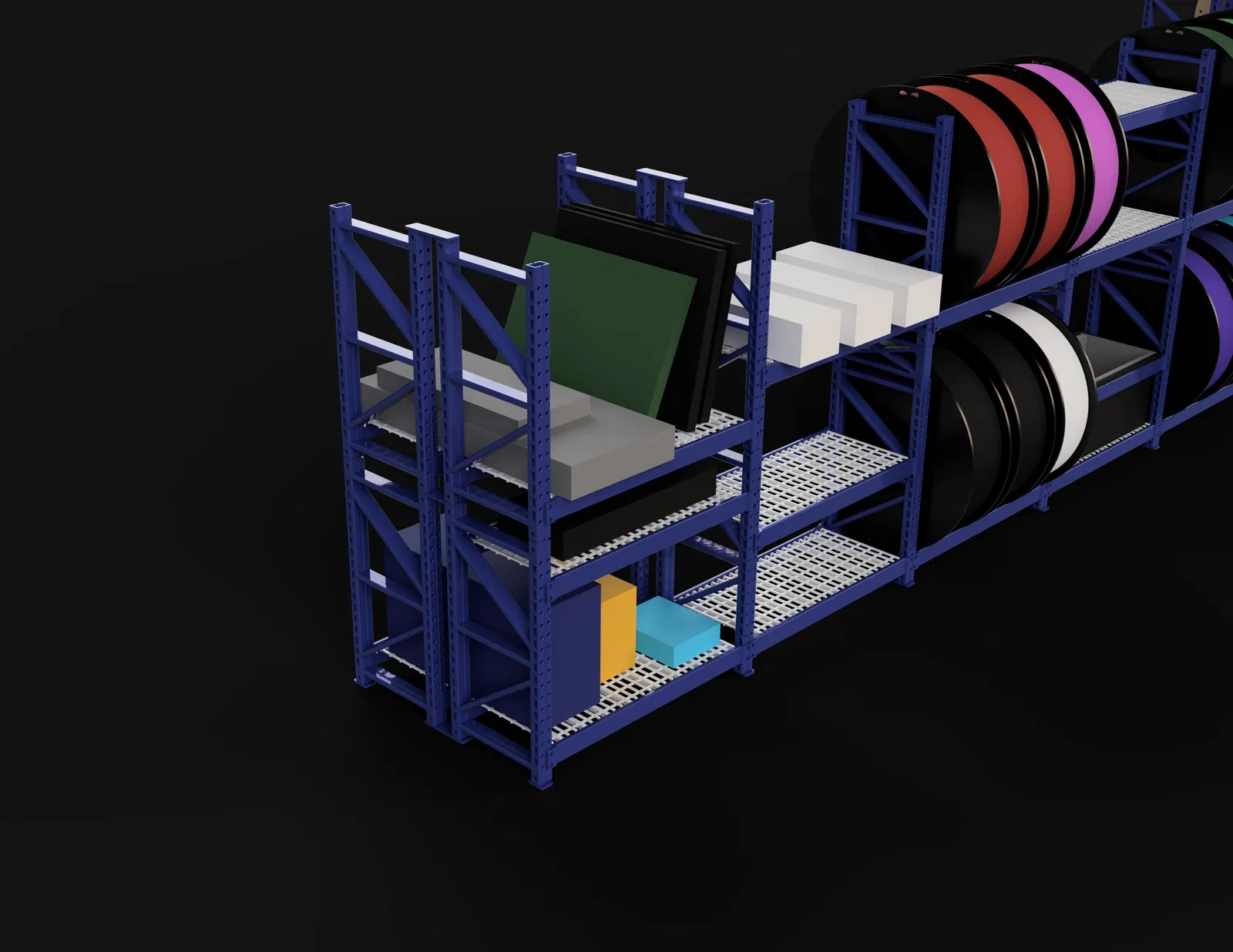

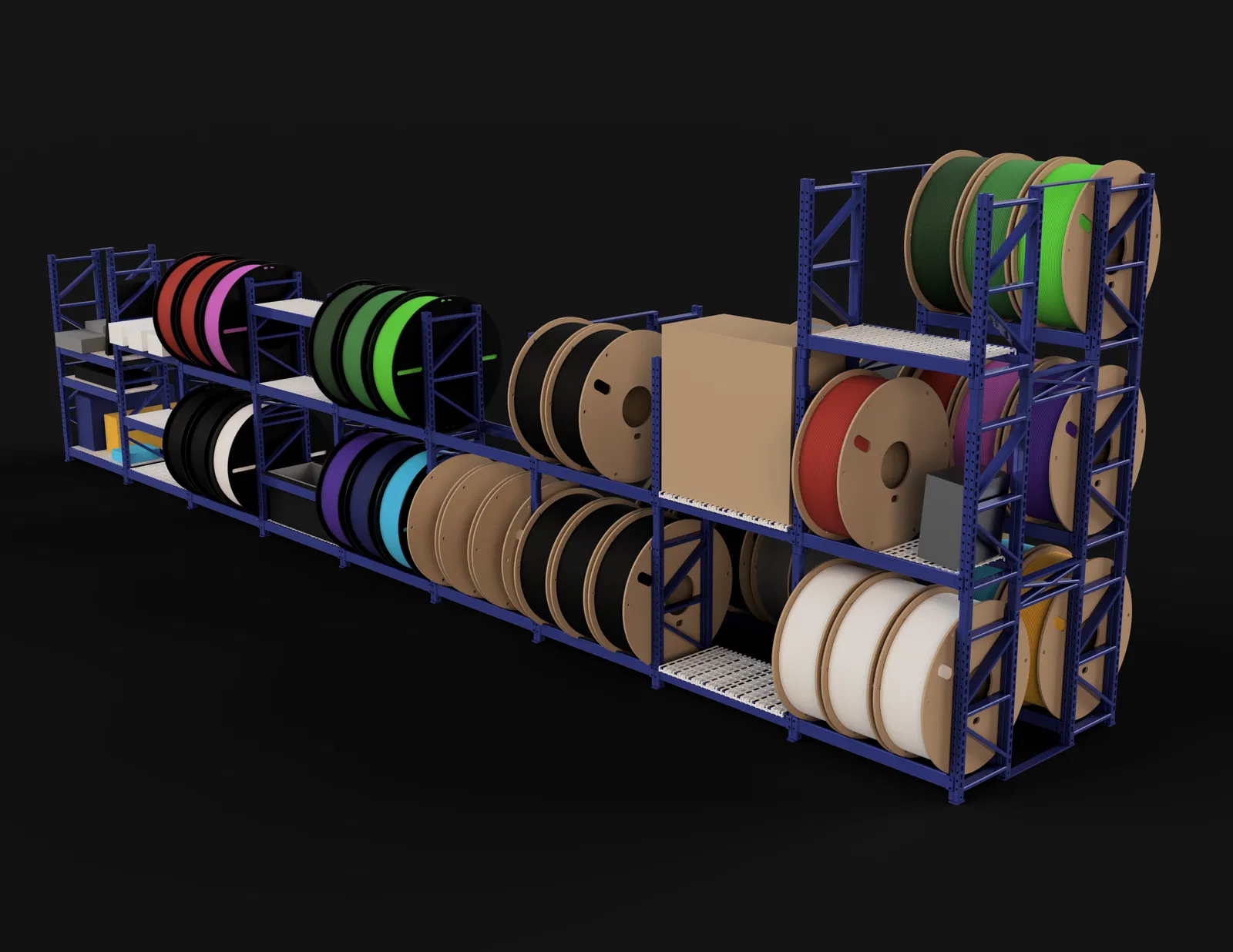

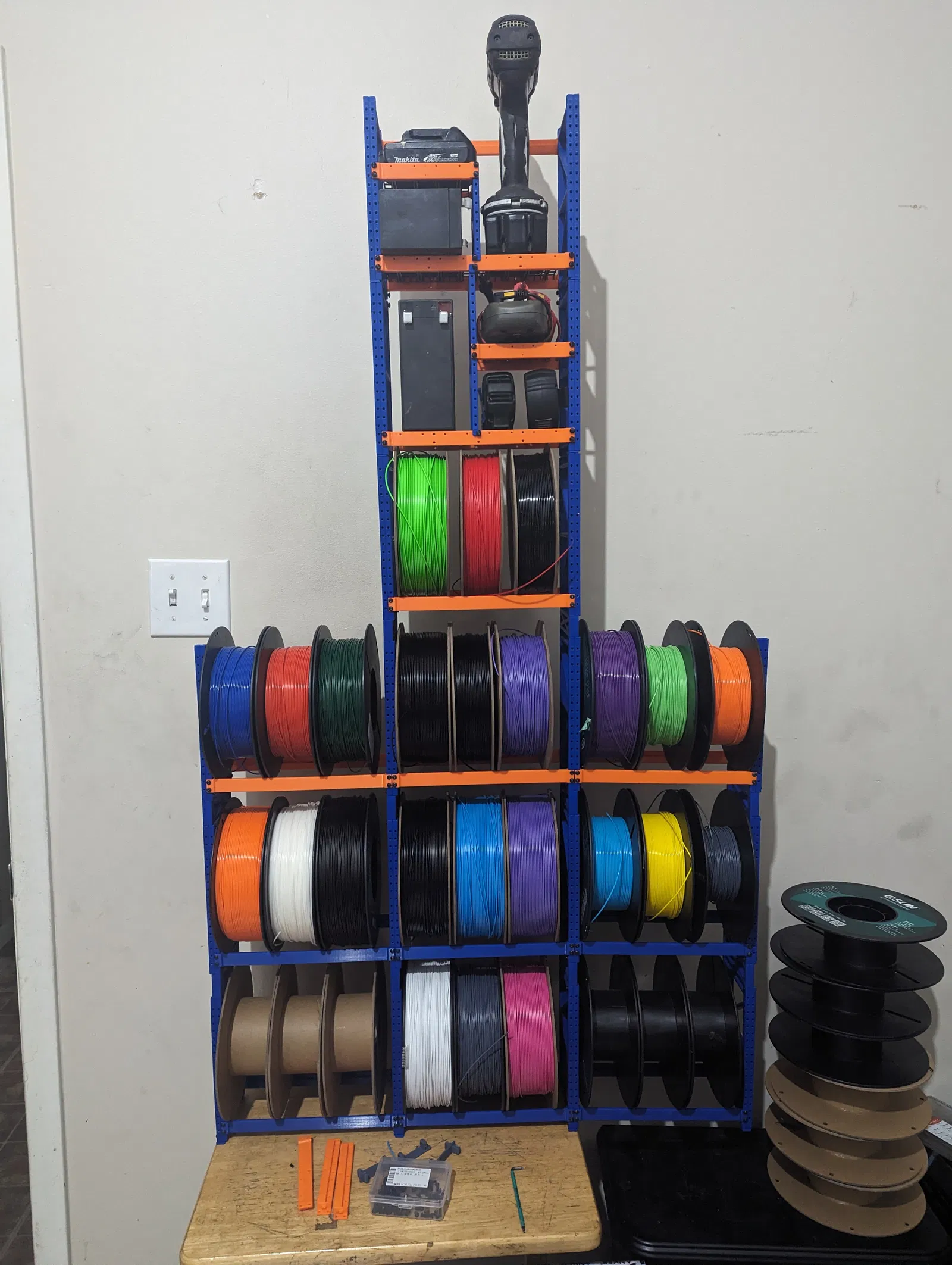

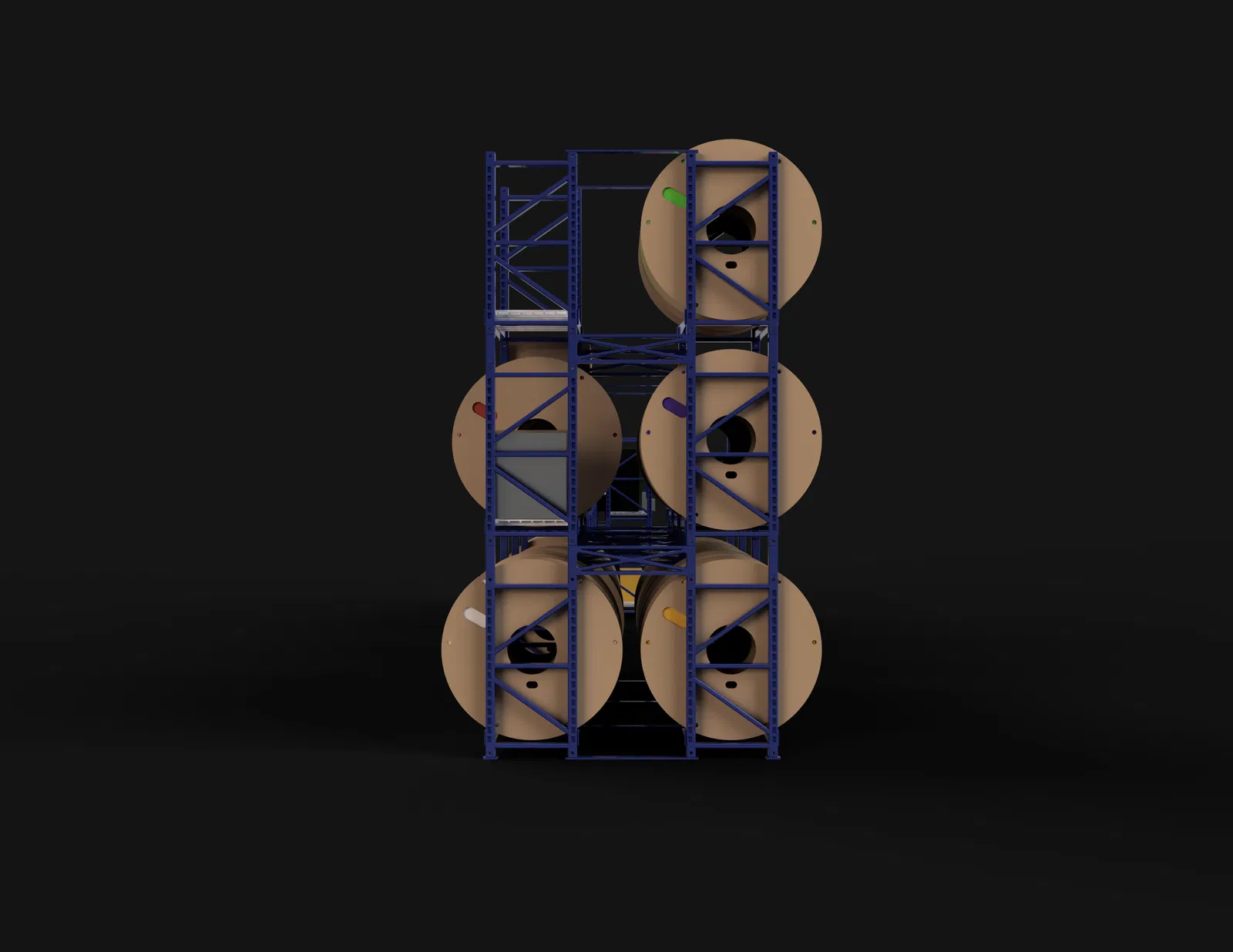

Các module có thể ghép cạnh nhau… chồng theo chiều dọc… lưng tựa lưng… hoặc kết hợp tất cả.

Ở bản hiện tại có nhiều lựa chọn chi tiết để gắn lên beams (làm mặt kệ). Từ Heavy Box Beam Waterfall grids, đến instep grids, đến welded sheet metal panels. Mỗi kiểu đều được làm để nhìn giống vật liệu thật nhưng vẫn print được. Cũng có các biến thể cho ai muốn in dễ hơn; vì ban đầu model làm thiên về “đẹp” hơn là “dễ in”. Nên sẽ có khá nhiều bridging.

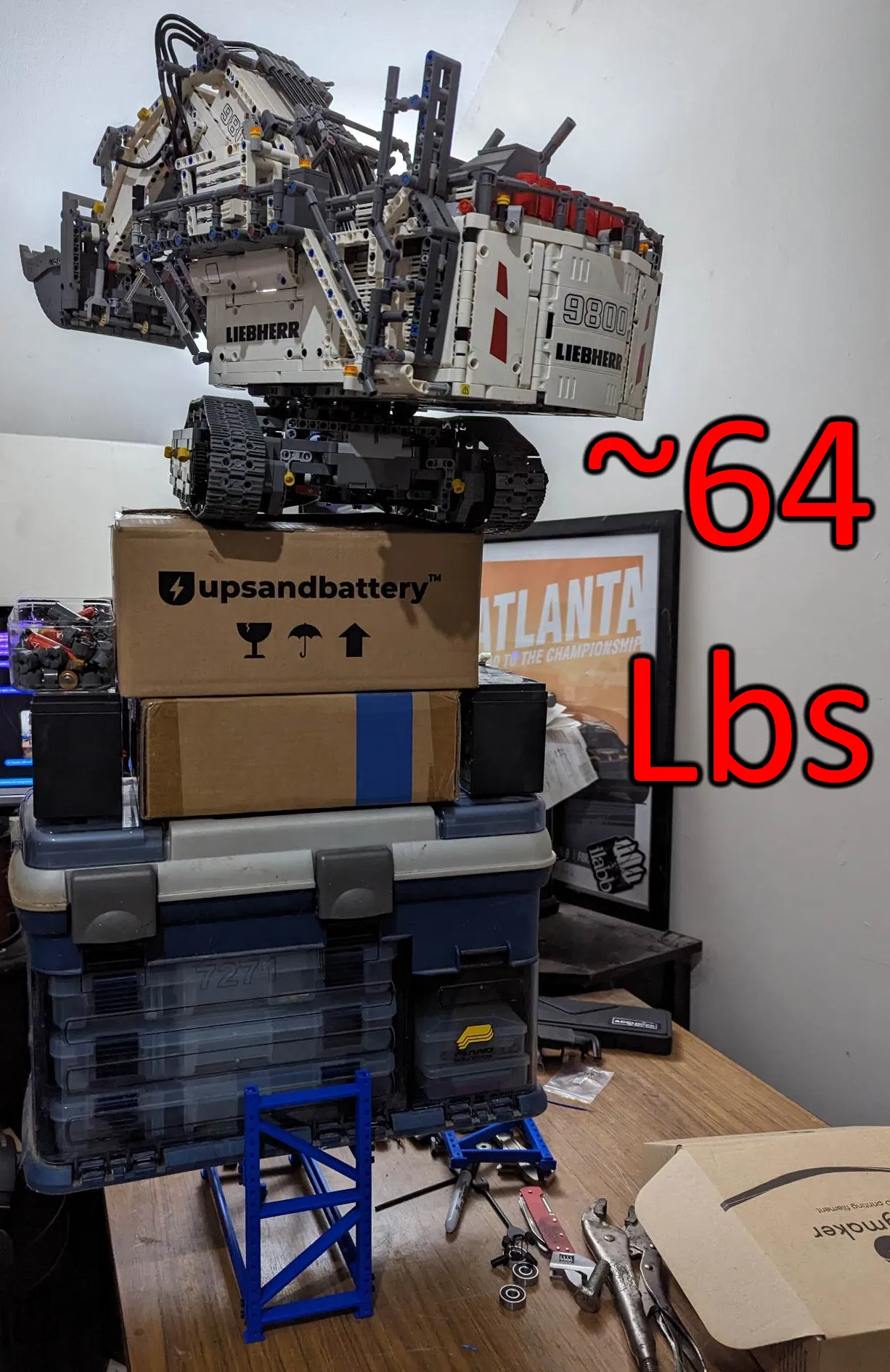

Về khả năng chịu lực, hệ này chịu được khá nhiều cân nặng trên một cặp beams (giả sử phân bố đều). Mình từng để khoảng 43 pounds trên bản mới nhất trong một tuần mà không bị hư. Tất cả parts in bằng PLA+. Mình chưa test với PETG để kiểm tra độ võng (mình chưa dùng vật liệu này). Mình cũng chưa test xem có thể lên cao tối đa bao nhiêu mà vẫn ổn định.

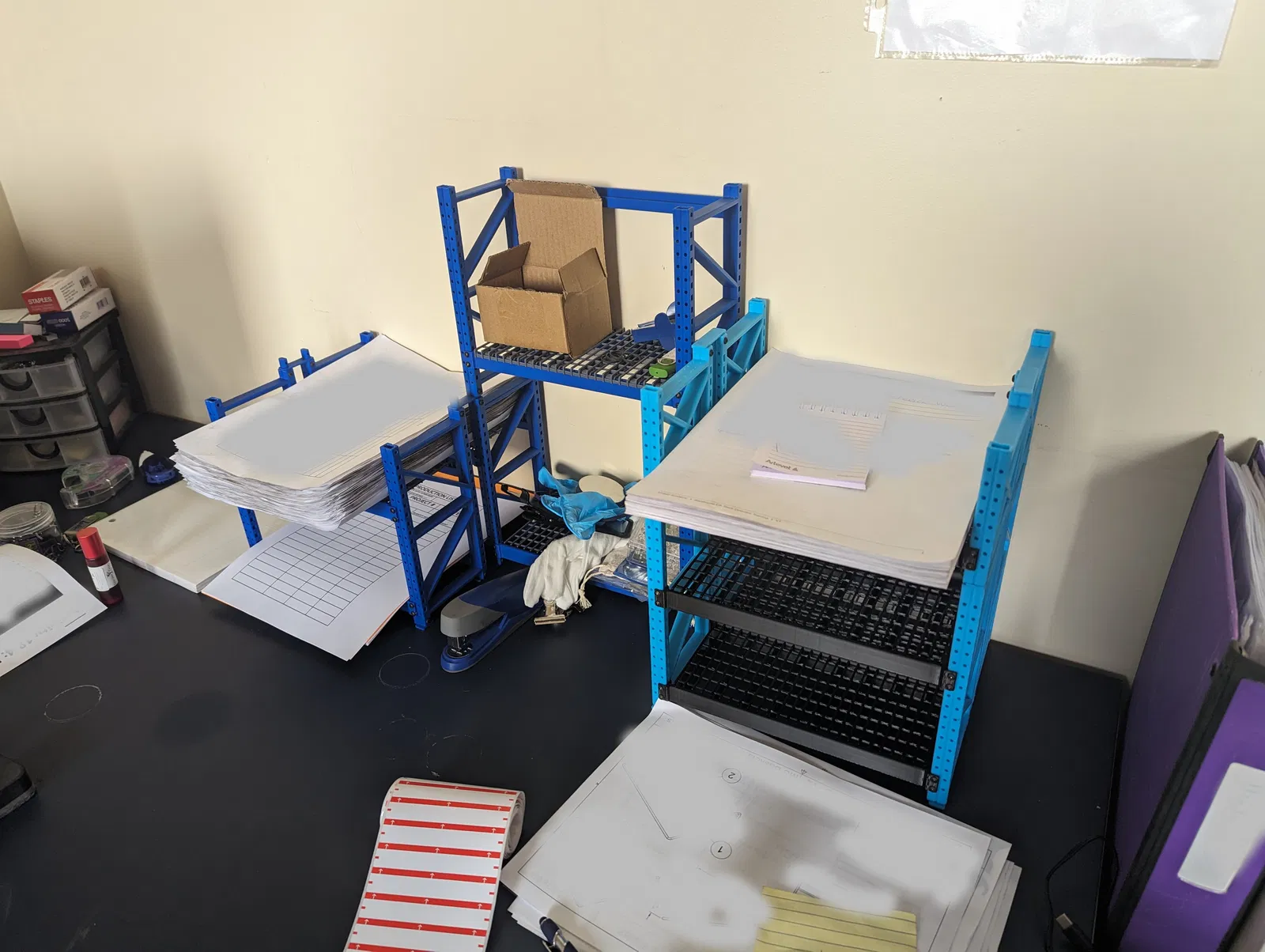

Beams đủ rộng và có chút độ “nhún” để nhét vừa giấy tiêu chuẩn 8.5 x 11. Đặt hai kệ lưng tựa lưng là bạn có ngay khay giấy để lưu hồ sơ hoặc dùng việc khác. Tất cả parts được thiết kế có tính tới giới hạn khay in 235 x 235. Beams có thể đặt theo nấc 10mm dọc theo chiều dài của một rack.

Tất cả instep grids (bản không simplified) cần supports ở đúng hai đầu kênh. Mọi phần còn lại của wire decking chủ yếu dựa vào bridging trong khoảng cách hợp lý. Mình đã in thành công các heavy box reinforcements theo hướng nằm ngang mà không cần supports. Bạn có thể phải thử vài hướng đặt khi in. Đặt nằm ngang thường cho độ bền part tốt nhất.

Mình có kèm file STEP của một insert cho primary frames, và một phần của beams (cái bracket) để bạn dùng làm nền tự thiết kế attachment/parts cho hệ này; khỏi cần convert từ STL.

CẬP NHẬT

25 tháng 10, 2023

• Thêm PDF mô tả vị trí các lỗ trên beams mới để hỗ trợ thiết kế phụ kiện. Lưu ý: các lỗ gắn phụ kiện giống với uprights, dùng được M3 hoặc printed rivets.

05 tháng 09, 2023

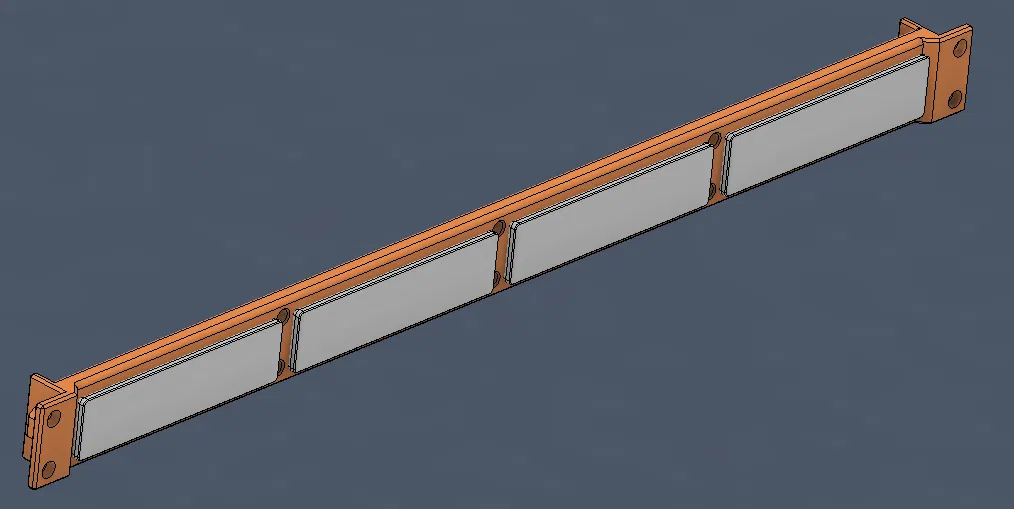

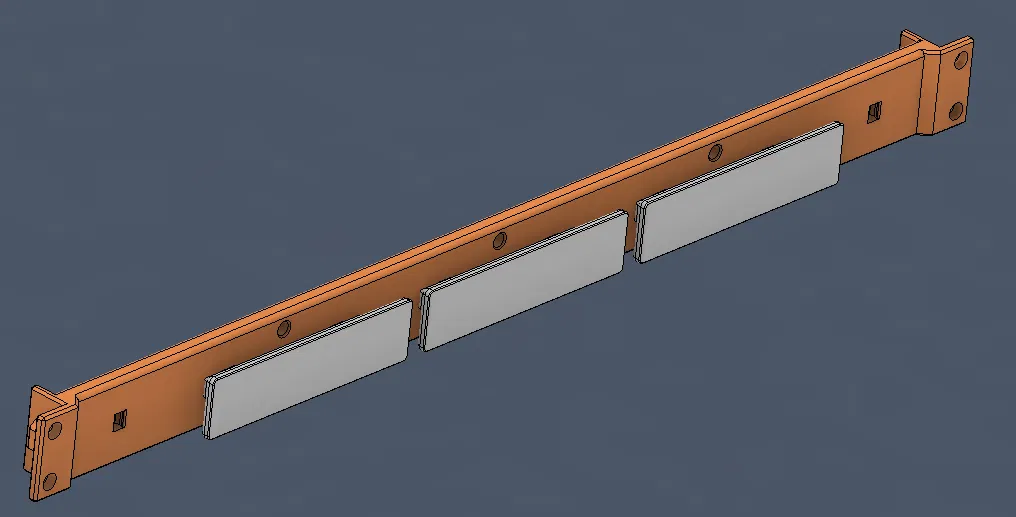

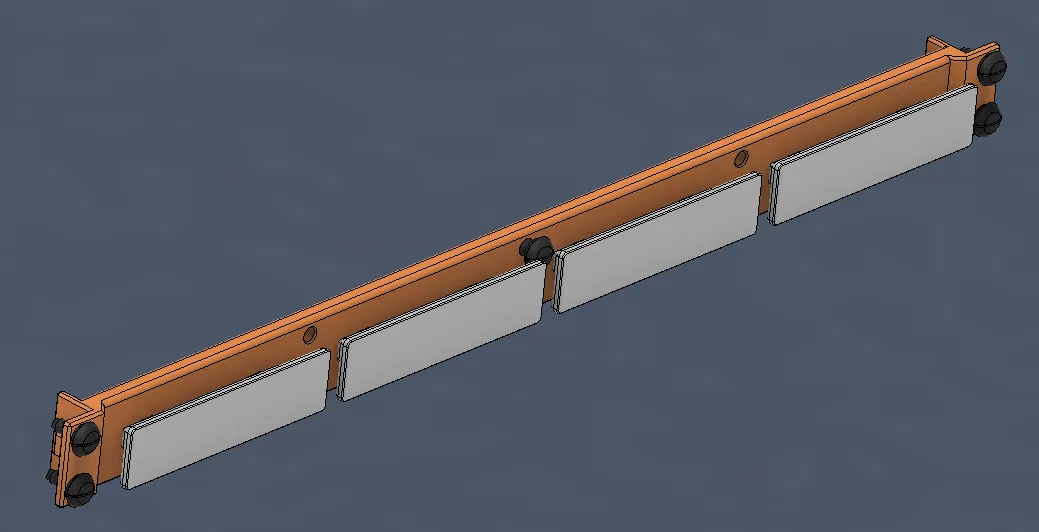

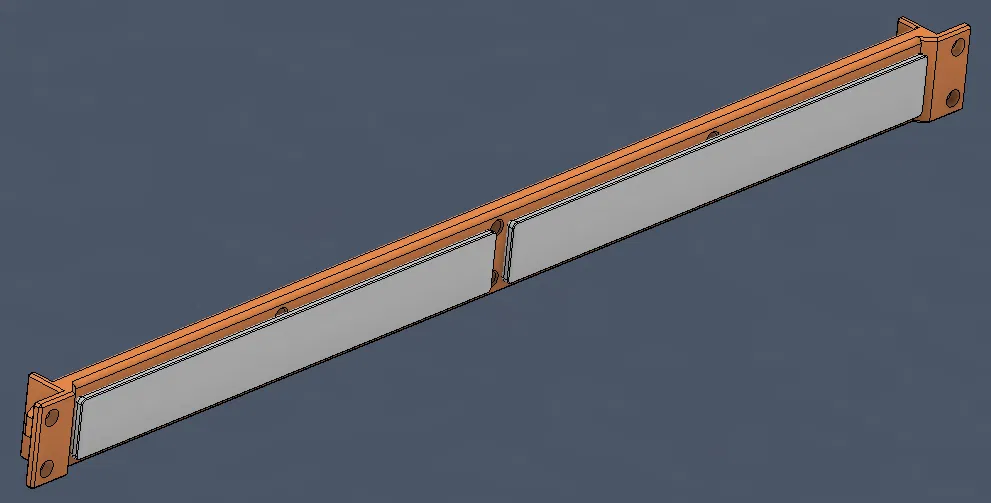

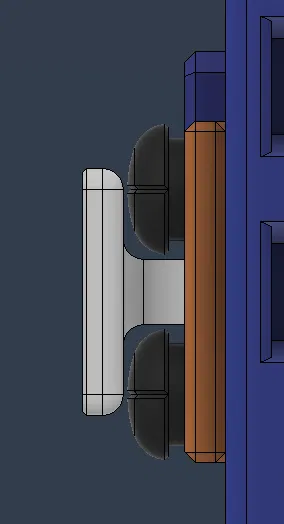

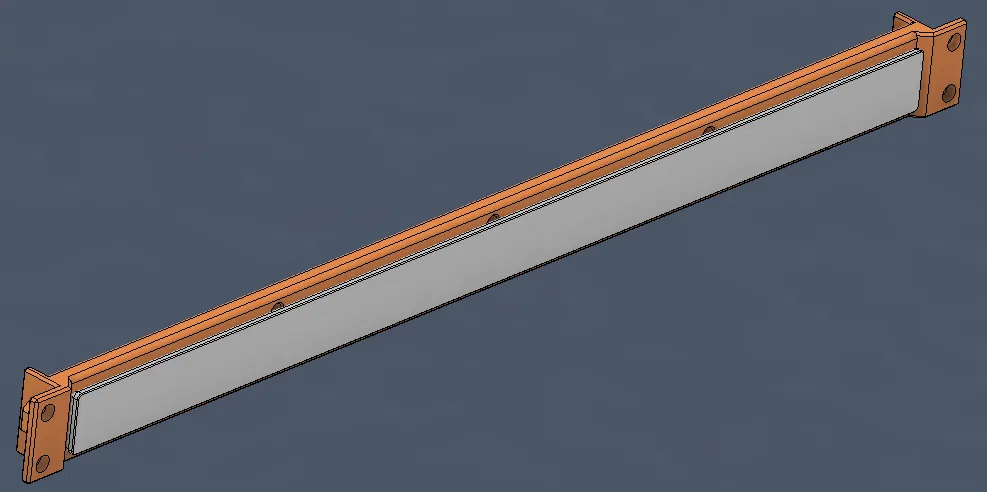

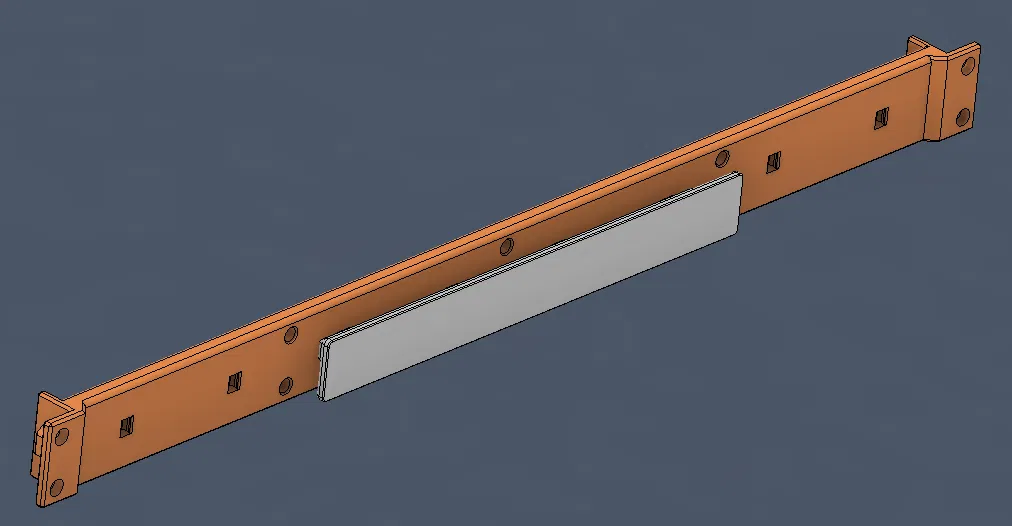

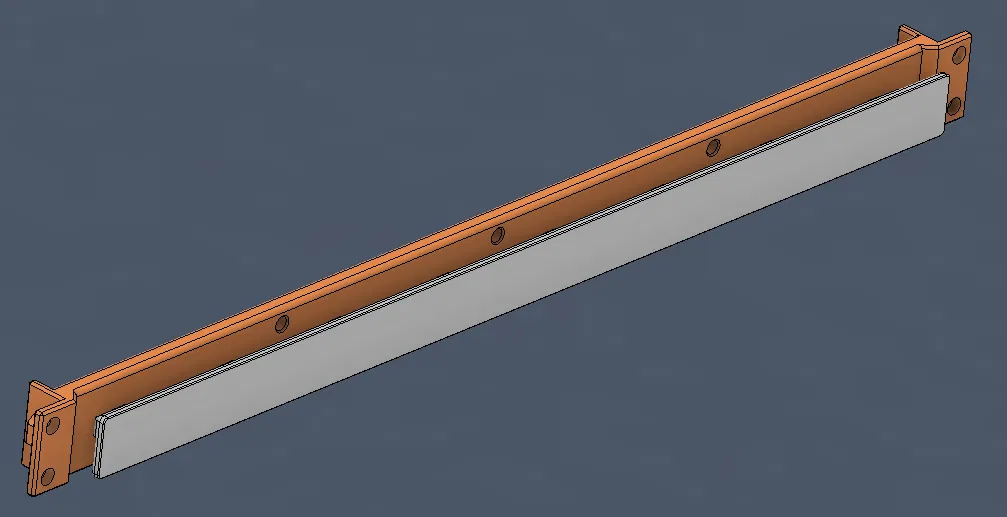

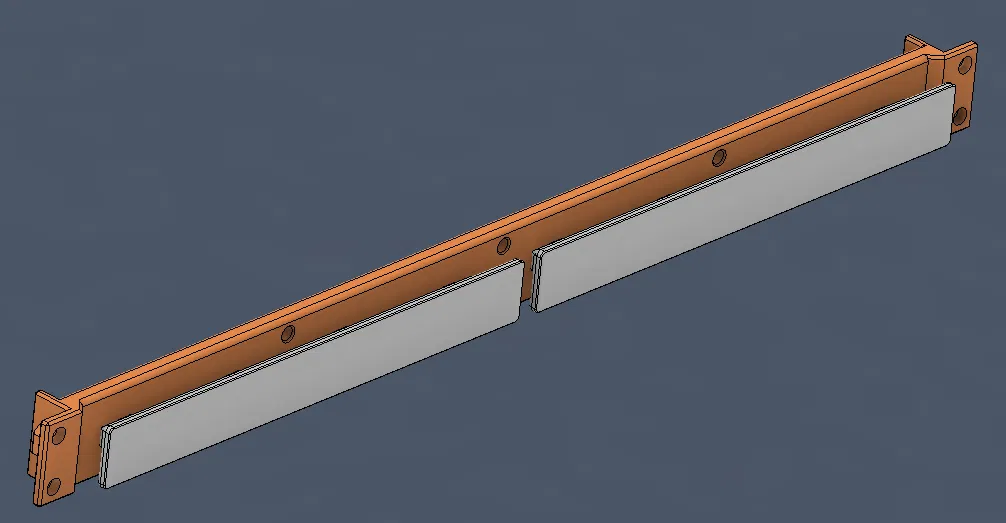

• Đã tạo Labels, thêm vào files và zip được cập nhật lên V 1.4. Có 2 biến thể (flush mount và offset) với 3 kích cỡ (small, medium, large). Mỗi label plate cao 12mm, cho băng nhãn của label maker. Bản offset được đẩy ra xa khỏi beams để vẫn dán nhãn được ngay cả khi có phụ kiện gắn bên dưới.
• Labels có thể gắn ở nhiều vị trí/cách kết hợp khác nhau (trừ size large, vì large chiếm hết cả beam).

03 tháng 09, 2023

Ra mắt kit mới và cập nhật lớn!

• Đổi tên files để hy vọng làm rõ cái nào là cái nào, nhất là mảng inserts
• Thêm một upright coupler dạng “single” (thay vì 2 miếng nhỏ) như một lựa chọn khác. Không hiểu sao trước giờ mình chưa làm cái này.

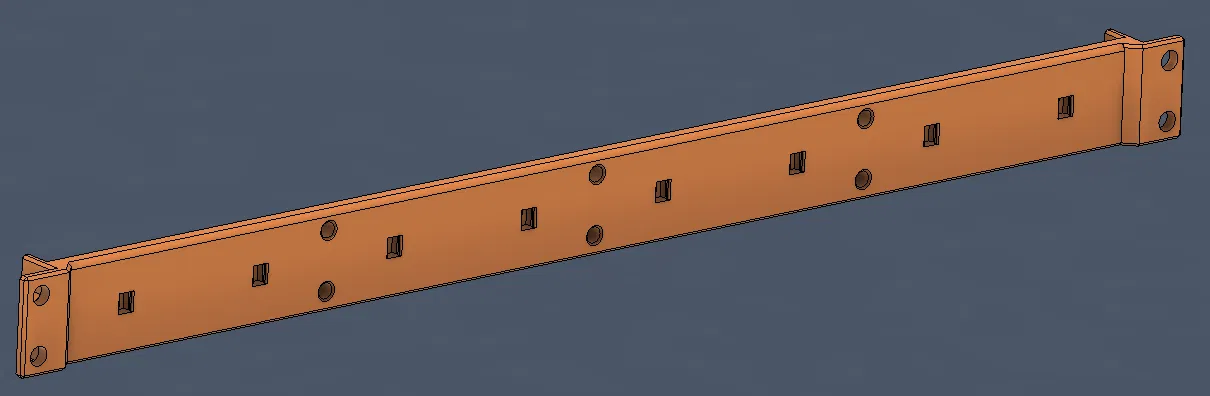

• Thêm accessory beams! Beams cũ vẫn được giữ lại cho ai không định dùng phụ kiện kiểu bắt/clip vào beams. Beams mới có tab để gài labels (và cảm giác “tách” rất đã), hoặc gài các thứ khác, đồng thời có lỗ để gắn dividers và các kit khác. Từ giờ đây sẽ là beams mặc định của kit. Hiện mình chưa làm xong label plates, nhưng sẽ sớm có để thêm vào kit này như một base addon cho beams.
•
• Chỉnh nhẹ file STEP của beam bracket.
• Cả 3 loại uprights đã được cập nhật sang revision mới. Lưu ý quan trọng: bạn sẽ không thể dùng uprights mới đặt cạnh uprights cũ (hoặc vẫn làm được nhưng các chi tiết sẽ lệch 1mm theo chiều dọc), tuy nhiên vẫn stack/chồng lên nhau như bình thường. Thay đổi này là cần thiết để hệ phụ kiện tương lai hoạt động. Nếu bạn định dùng các tính năng gắn vào 2 beams theo chiều dọc, nó sẽ không khớp với bộ uprights cũ.
• Bỏ half-upright coupler, vì với uprights mới thì không còn cần nữa.

30 tháng 08, 2023

• Sắp có lựa chọn không cần hardware! Một hệ rivet đang được phát triển. Nó cho phép dùng các chốt nhỏ in 3D thay cho ốc M3.
• Test tải qua đêm (~30lbs đặt ở giữa hai beams, với một cặp uprights) cho thấy chạy ổn, tuy nhiên kết cấu kém ổn định hơn vì không được bắt cứng vào nhau.
• Có phiên bản đầu vuông và đầu tròn. Cả hai phiên bản cần 2 pins cho mỗi lỗ.
• Trong kit cũng có một tool nhỏ để tháo ra cho dễ. Lắp vào thì đầu vuông dùng tool rất ổn, còn đầu tròn thì cần tìm giải pháp khác (ấn bằng tay vẫn được).

26 tháng 08, 2023 - GHI CHÚ QUAN TRỌNG - Cập nhật tương lai

• uprights bản chỉnh sửa! Uprights V2 (cả 3 loại sẽ được chỉnh) giảm tổng chiều cao 2mm (1mm mỗi đầu) để khi bạn stack với couplers thì khoảng cách cho beams vẫn đều. Việc này không ảnh hưởng parts hiện tại hay tính tương thích với parts cũ/hiện có. Làm vậy để dividers hoạt động được bất kể bạn dùng loại hardware nào. Các khe và lỗ cho couplers được dời vào 1mm mỗi bên. Điều này đồng nghĩa half height couplers không còn cần như một món đặc biệt nữa.
• Sẽ có beams mới trong base kit với một số lỗ để gắn phụ kiện. Một divider kit đang được phát triển và sẽ cần cái này, đồng thời mở đường cho nhiều mod/phụ kiện khác (vd: mini dividers, label holders để sắp xếp, backing panels, khay treo ngoài móc vào beams, v.v.).
• Mình sẽ sắp xếp lại cách phân loại files của base kit, và có thể đổi tên một vài cái để đơn giản hóa/dễ tìm hơn.

15 tháng 07, 2023

• Thêm half height coupler trong Upright_Inserts > Single_Rack_Stand. Coupler này không có spacer ở giữa để hai uprights tựa trực tiếp lên nhau (mô phỏng chiều cao của một rack full). Mình thêm sau khi nhận ra nếu ai dùng uprights nửa chiều cao thì khi đặt cạnh uprights thường sẽ bị lệch 2mm. Vì không có spacer nên nó chỉ dùng để stack theo chiều dọc.

19 tháng 06, 2023

• Chỉnh spoolholder couplers để có chữ, dễ nhận biết cái nào dùng cho cái gì hơn.
• Thêm một half height upright.
• File ZIP cũng được cập nhật theo các thay đổi này.

18 tháng 06, 2023

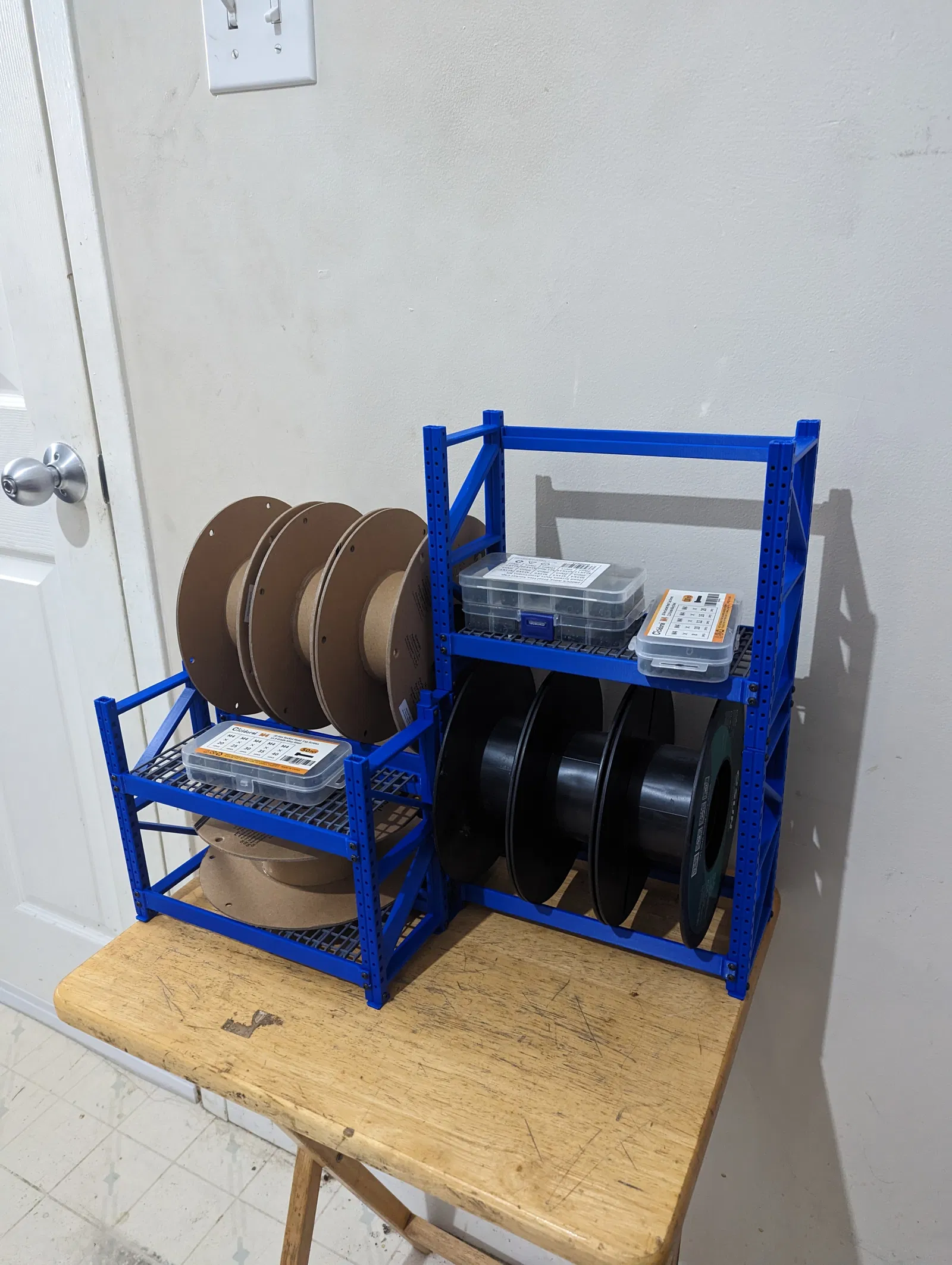

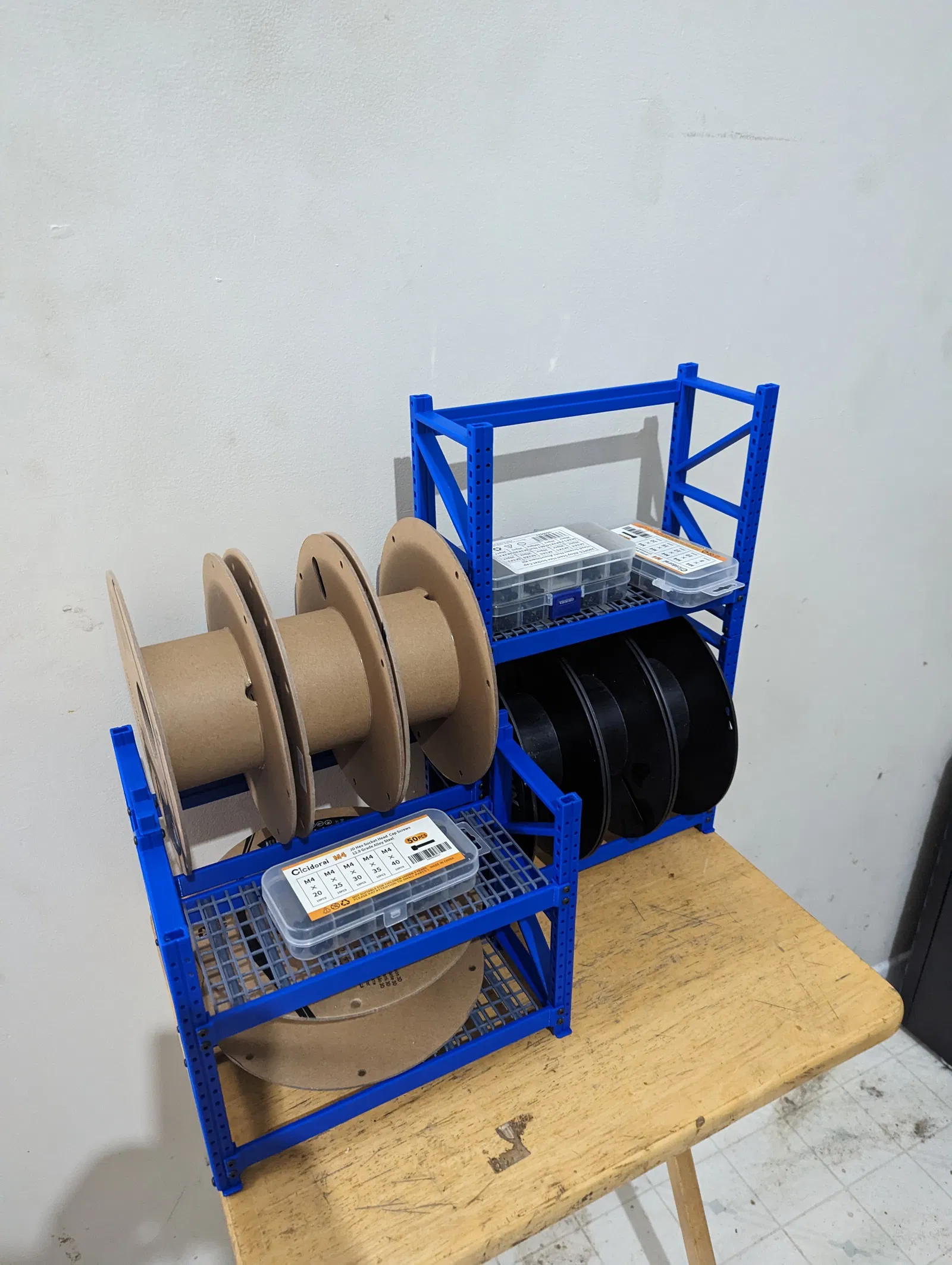

• Thêm mẫu stubby upright! Upright này chỉ giữ được một tầng beams theo chiều dọc, và có slot insert ở cả trên lẫn dưới. Thêm vào để ai muốn dùng racking nhưng chỉ cần một đoạn ngắn. Hoặc đơn giản là muốn một lựa chọn thấp gọn trên bàn.
• Zip archive cập nhật lên V1.1 để bao gồm cái này.
• Ghi chú thêm: Các accessory kits khác cũng đã bắt đầu được tạo/đăng lên profile của mình.

17 tháng 06, 2023

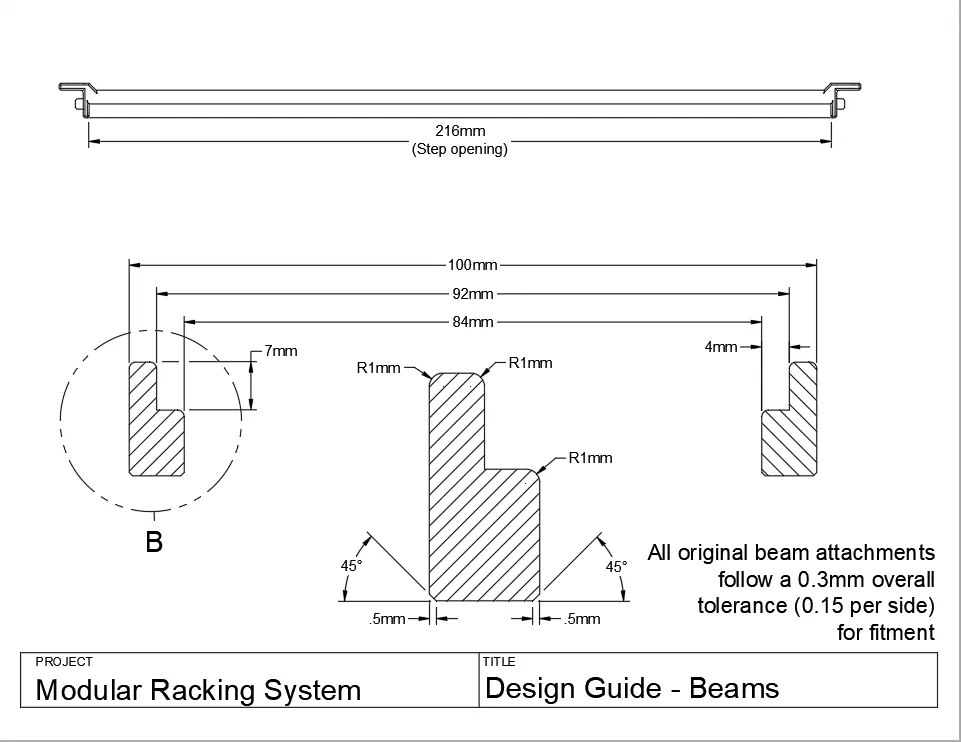

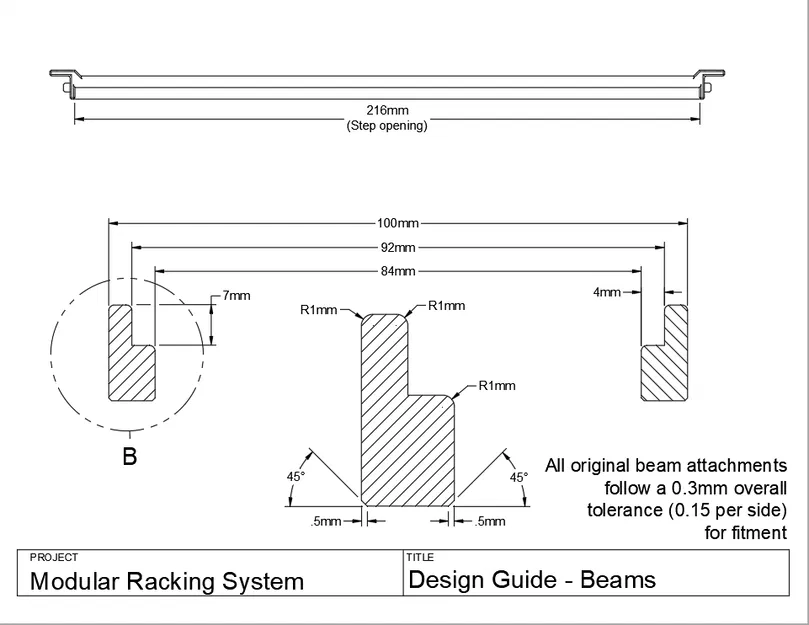

• Thêm bản vẽ tham chiếu để thiết kế inserts vừa với step beams

10 tháng 06, 2023

• Thêm 2 STL mẫu để test dung sai khi in: BEAM TEST.stl và UPRIGHT TEST.stl
  • Nếu bạn thấy dung sai kích thước lỗ bị lỏng quá, làm ơn cho mình biết. Mình dùng kích thước mũi khoan cho fastener m3 (2.65mm) làm kích thước lỗ. Mình không taro ren, mà chỉ “roll form” ren bằng chính con ốc. Lúc đầu vặn sẽ hơi chặt nhưng giữ rất chắc. Phần chamfer dẫn vào giúp ốc ăn vào dễ hơn, nhưng cũng tùy vào cách máy bạn in. Máy mình có hơi phình ở các cạnh đó nên khởi đầu sẽ chặt hơn.
• Thêm vài chi tiết nhỏ vào mô tả
