Giá đỡ chỉnh cao cho kính hiển vi Dino-Lite (adjustable stand)

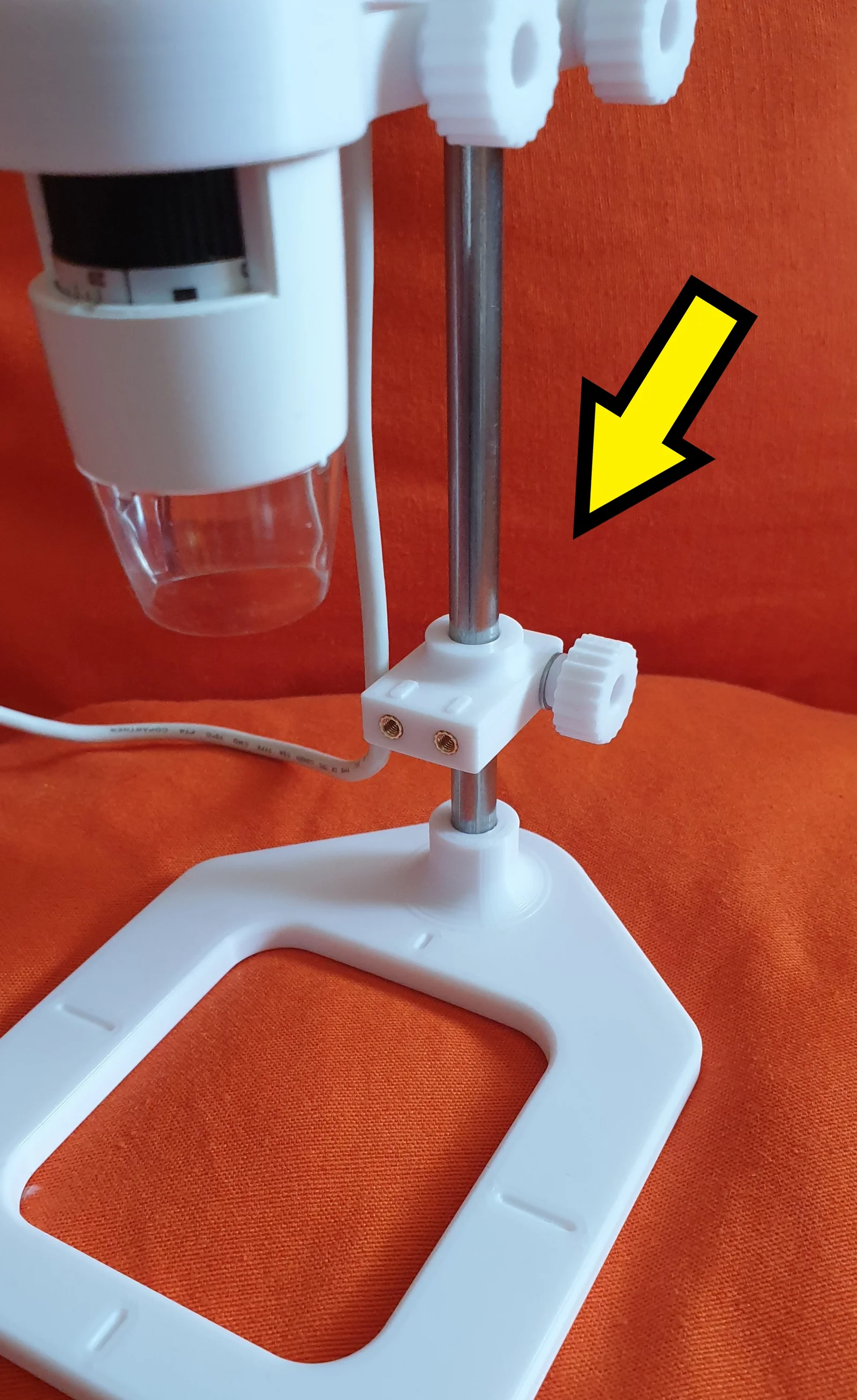

CẬP NHẬT 3-4-2024: Mình thêm một giá đỡ phụ cho phụ kiện (leds, kẹp, v.v.) nơi có thể vặn 2 con ốc để siết giữ. Cần dùng 2 inserts cho 3 mm.

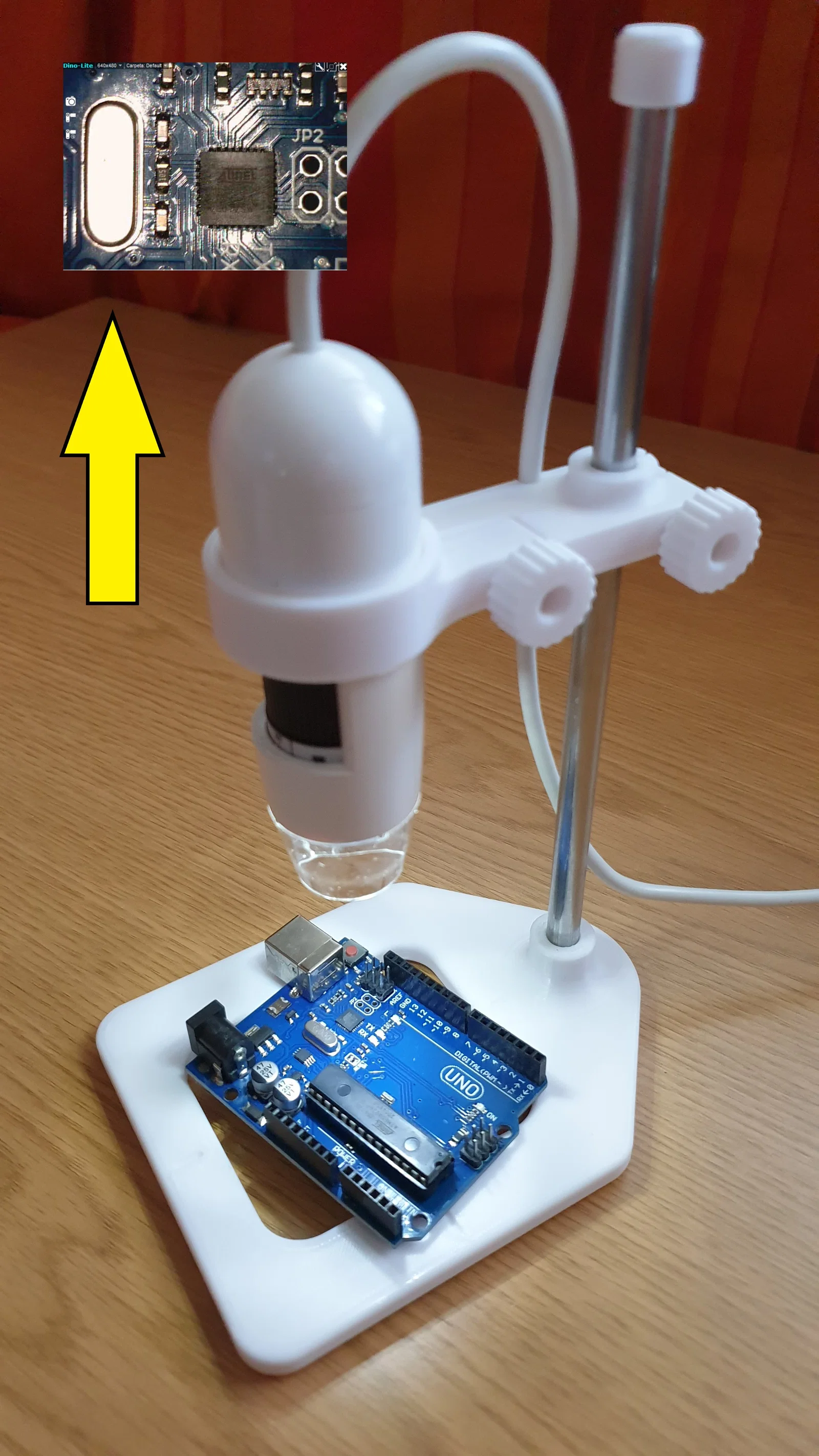

Mình thiết kế một giá đỡ chỉnh được chiều cao đơn giản cho kính hiển vi điện tử Dino-Lite cũ của mình, model AM-211. Mình không chắc có dùng được cho các model khác của hãng này không. Đường kính phần kẹp là 33,4 mm.

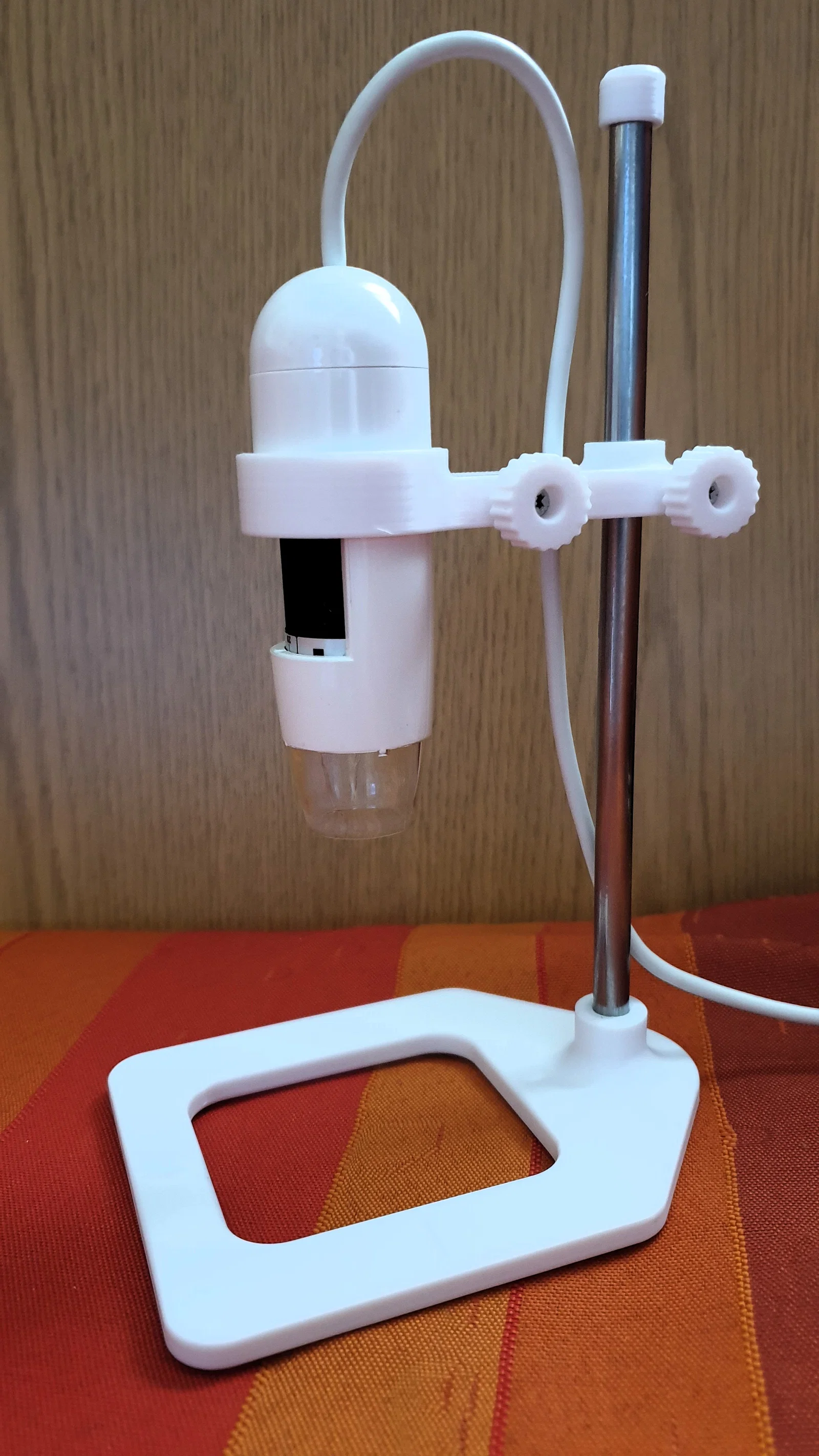

Giá đỡ có 2 núm vặn nhỏ; một cái dùng để kẹp và cố định kính hiển vi, cái còn lại để khóa chiều cao và chuyển động theo trục.

Về phần vật tư bổ sung, mình dùng một thanh tròn đường kính 8 mm dài 20 cm, hai con ốc đường kính 3 mm đầu côn dài 3 cm, hai cái đai ốc và một dây rút nhỏ.

Thanh tròn được giữ vào đế bằng lực ép. Cần gõ nhẹ vài cái vào trục để nó khít vào. Khi đã lắp phần giá đỡ phía trên thì có thể gắn nắp che trục.

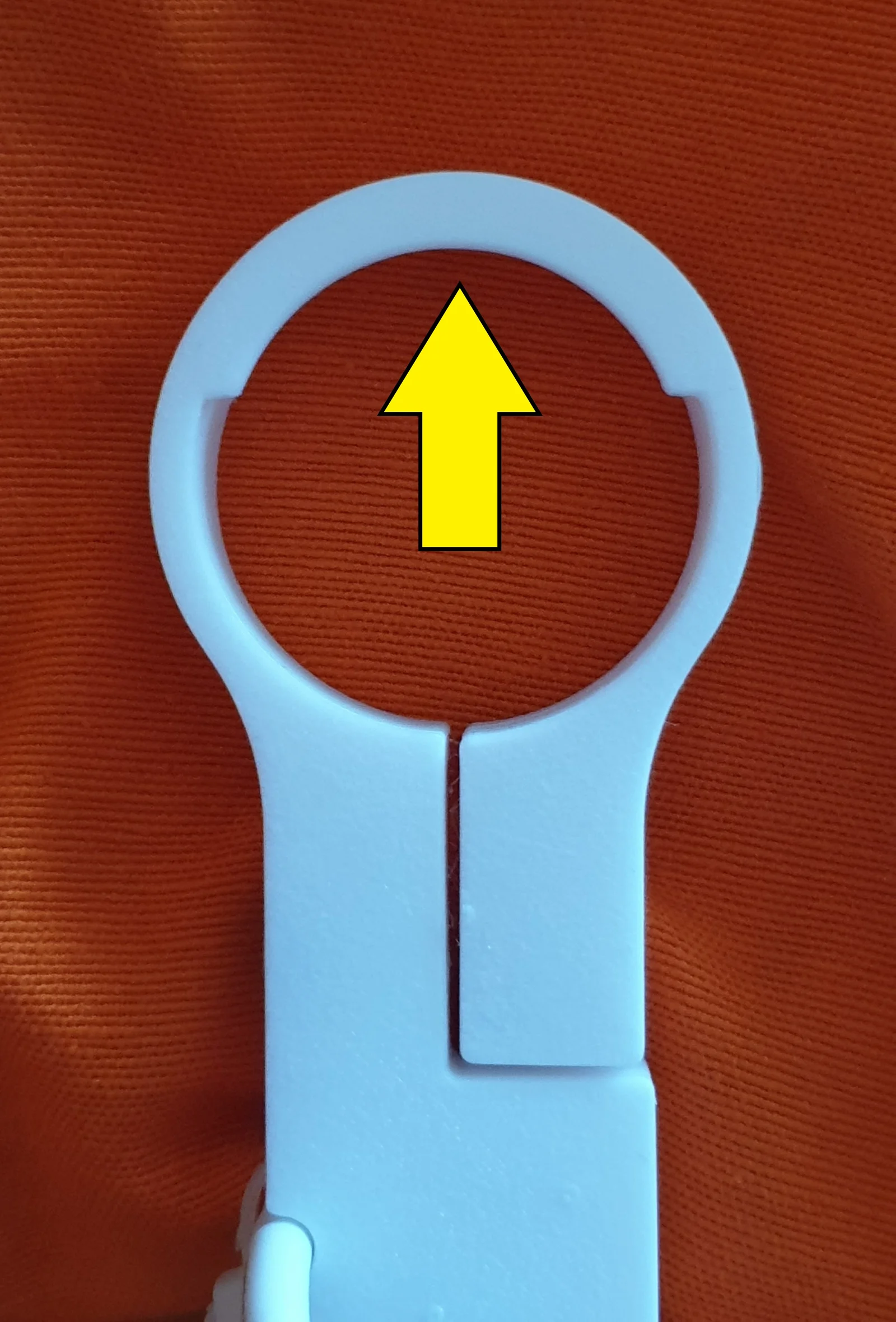

Phần trên nơi đặt kính hiển vi có một chặn để kính không thể trượt xuống dưới.

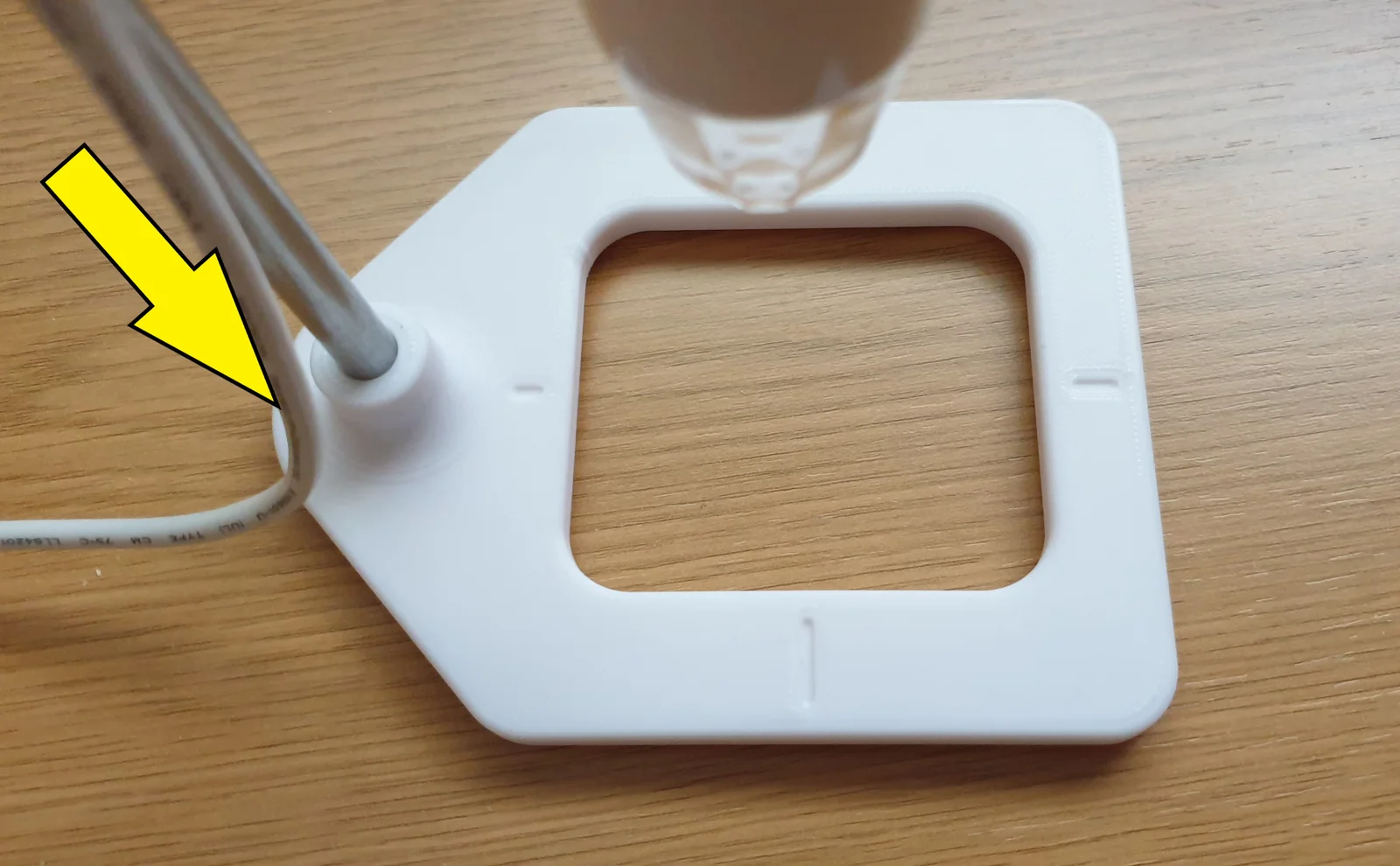

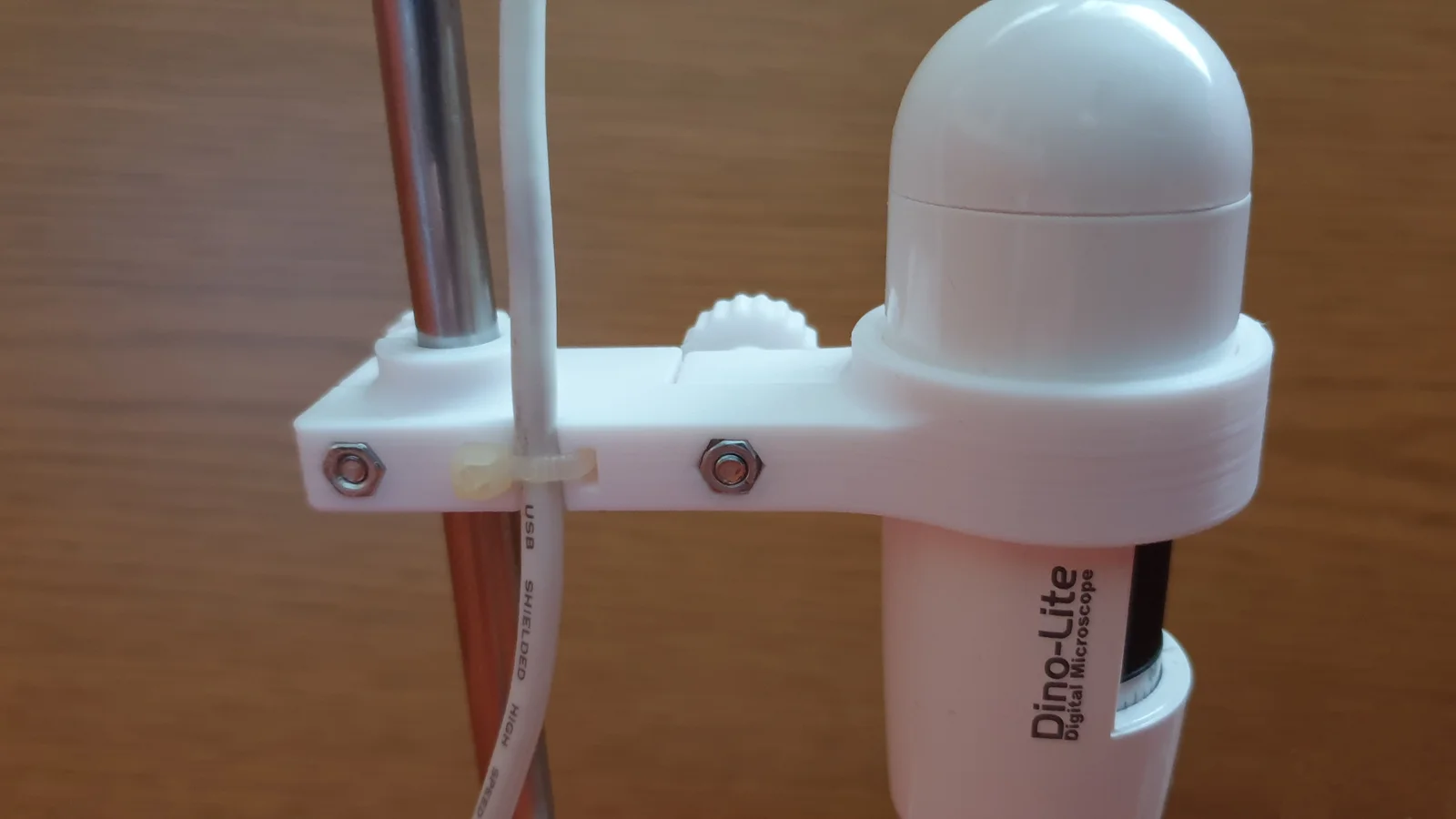

Cũng có một khu vực để đi dây và cố định bằng một dây rút nhỏ.

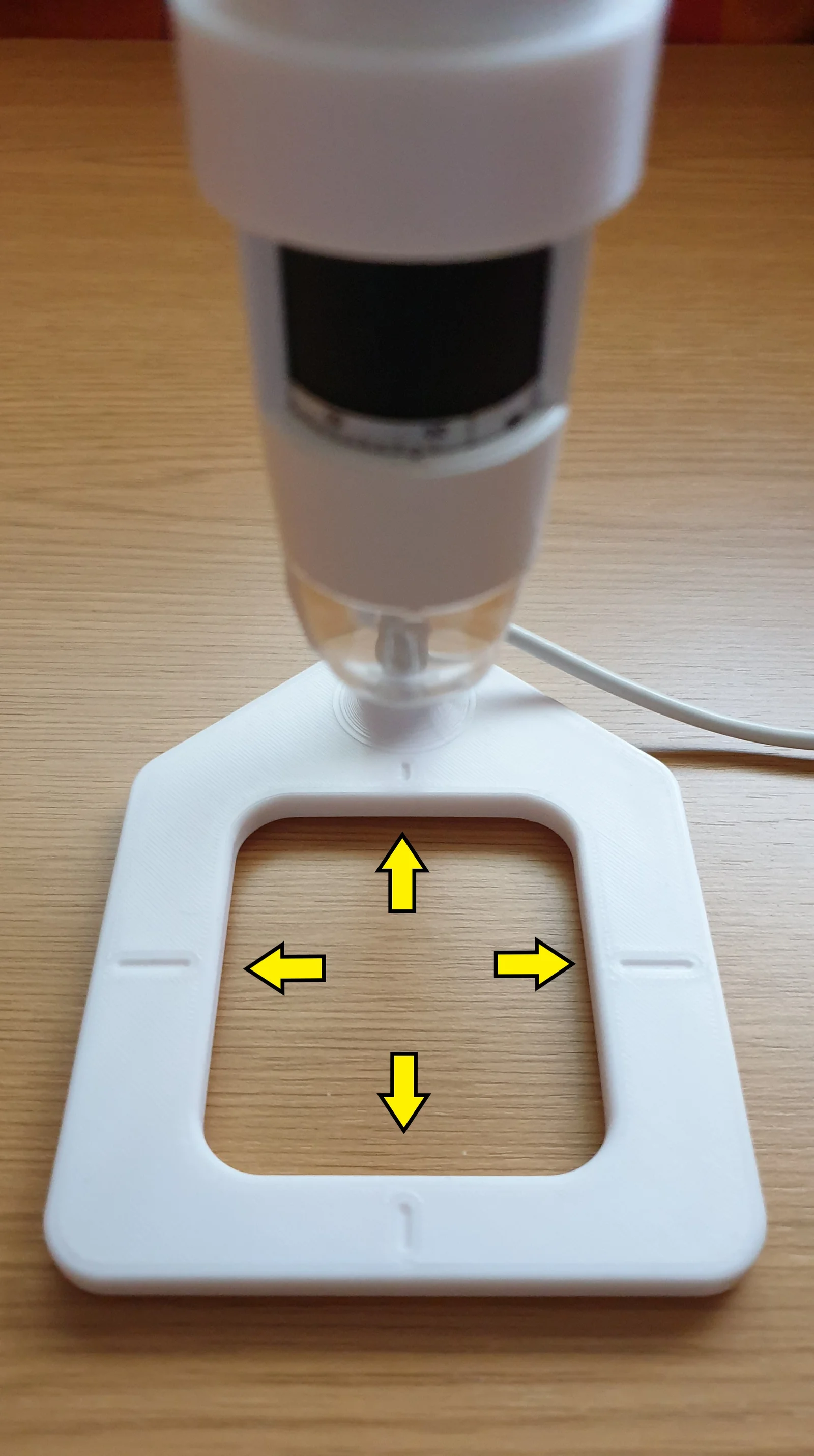

Phần đế có các vạch đánh dấu để canh đúng vùng lấy nét của kính.

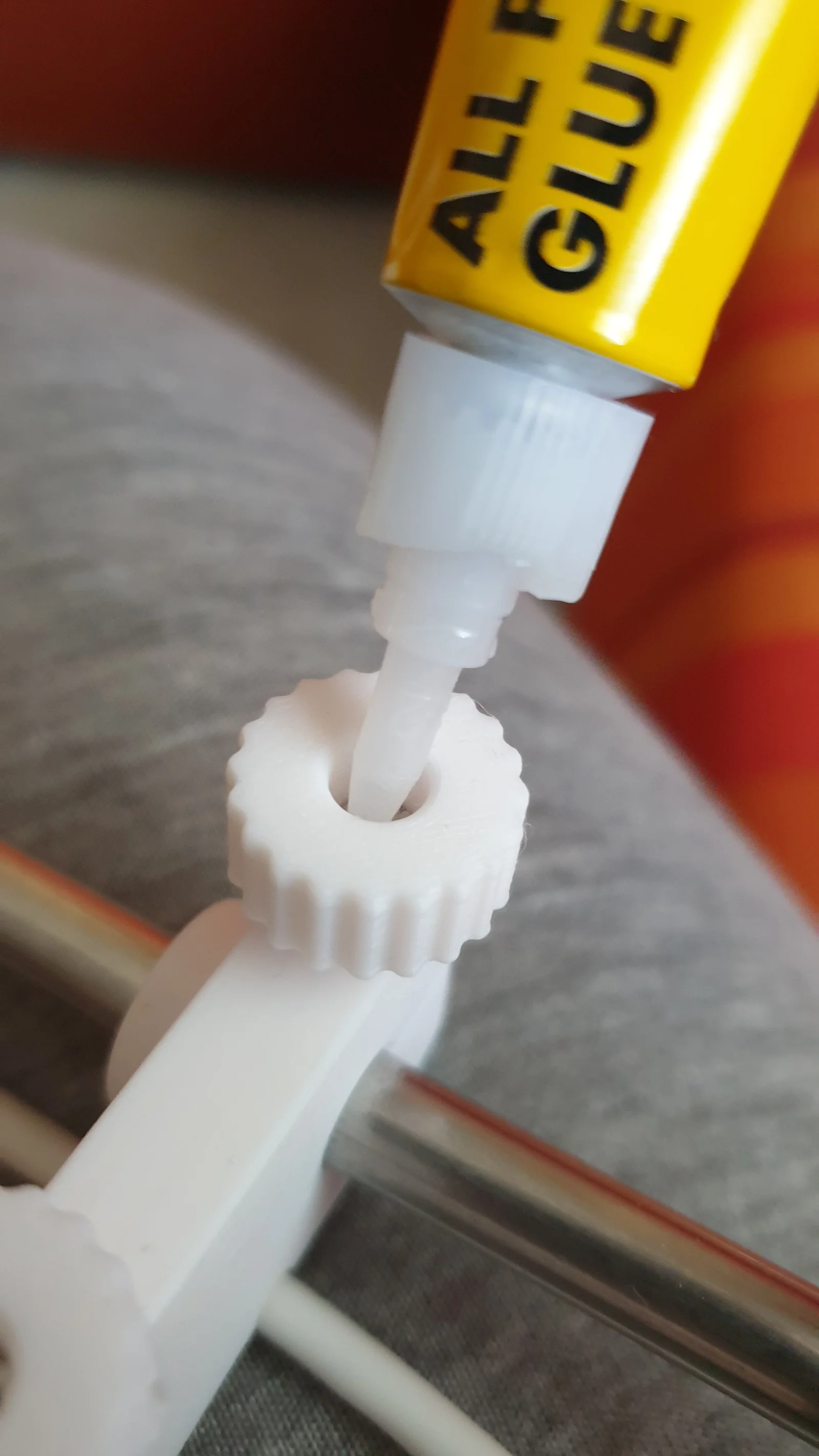

Sau khi siết chặt, các con ốc nên được dán vào núm vặn bằng vài giọt keo.

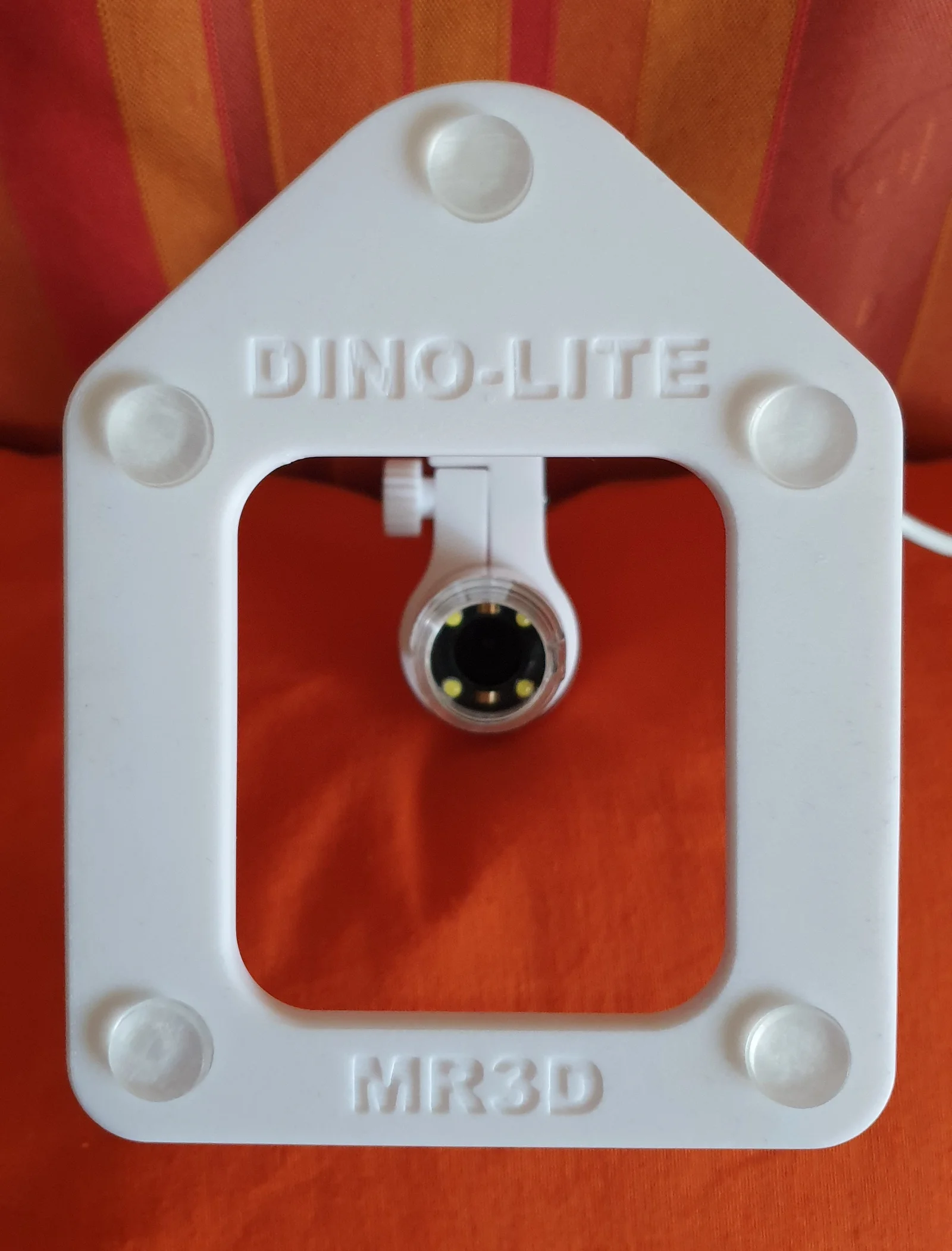

Nếu muốn (tùy chọn), mình chừa sẵn một vùng trên đế để dán các miếng pads tự dính.

Khuyến nghị khi in thì nên thêm supports ở khu vực các miếng pads tự dính.
