Case Raspberry Pi5 / Pimoroni NVMe Base

Một bộ case lắp ráp không cần dụng cụ cho Raspberry Pi 5 dùng kèm đế adaptor Pimoroni NVMe SSD. Thiết kế này cũng tương thích với bộ tản nhiệt active cooler chính hãng (OEM) của Pi.

Lắp Pi / Adaptor / SSD theo hướng dẫn của Pimoroni, dùng các standoff và 8 con ốc đi kèm với base.
https://learn.pimoroni.com/article/getting-started-with-nvme-base

Tản nhiệt của Pi chỉ cần bấm (clip) vào đúng vị trí là xong.

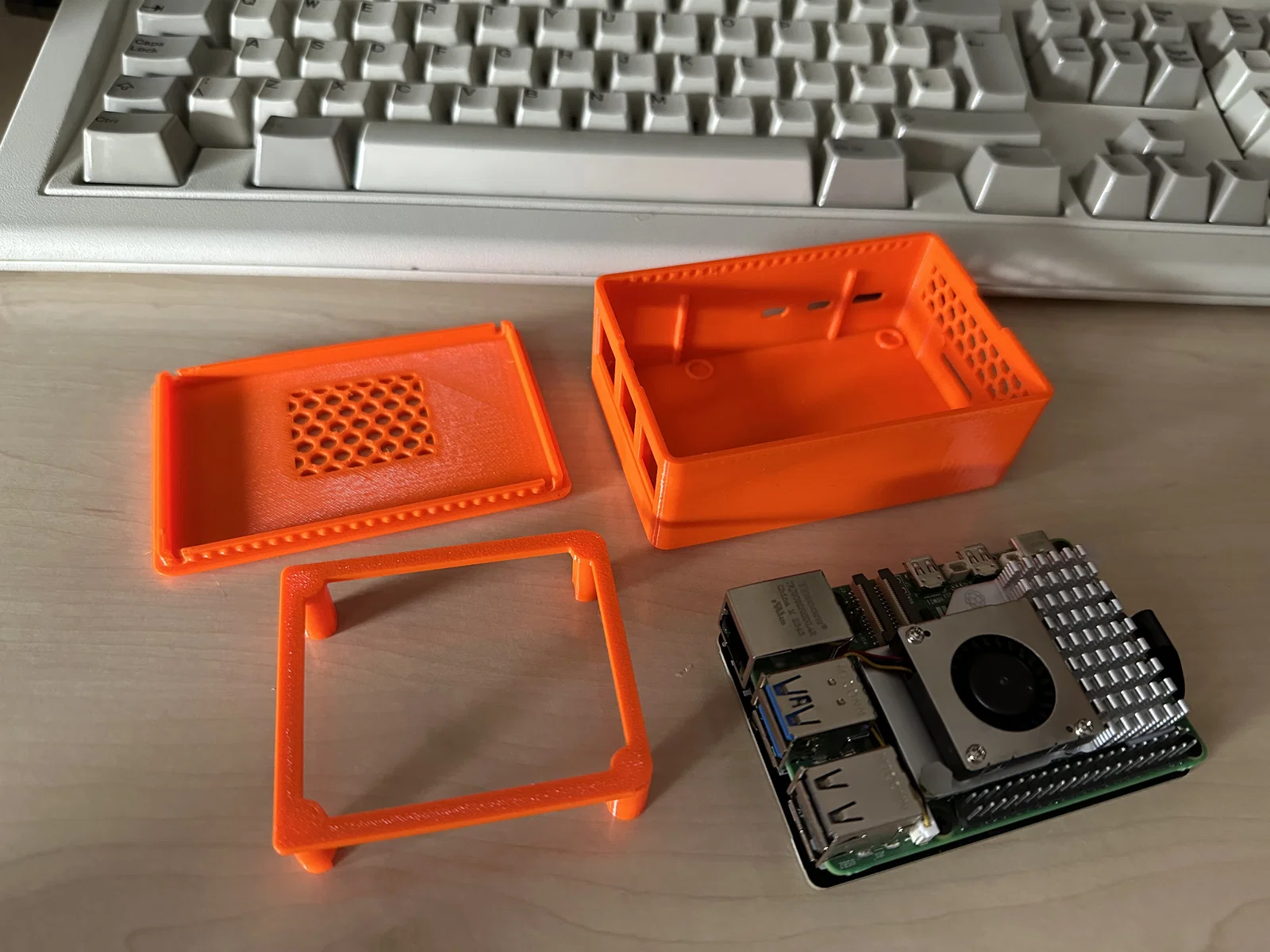

In mỗi loại 1 file STL trong danh sách bên dưới. Đặt nút (button) vào phần thân case chính trước, rồi hạ cụm Pi đã lắp vào trong. Cụm sẽ nằm lên các gờ/đệm tròn ở đáy case; các đầu ốc của standoff sẽ lọt gọn vào bên trong những vị trí này.

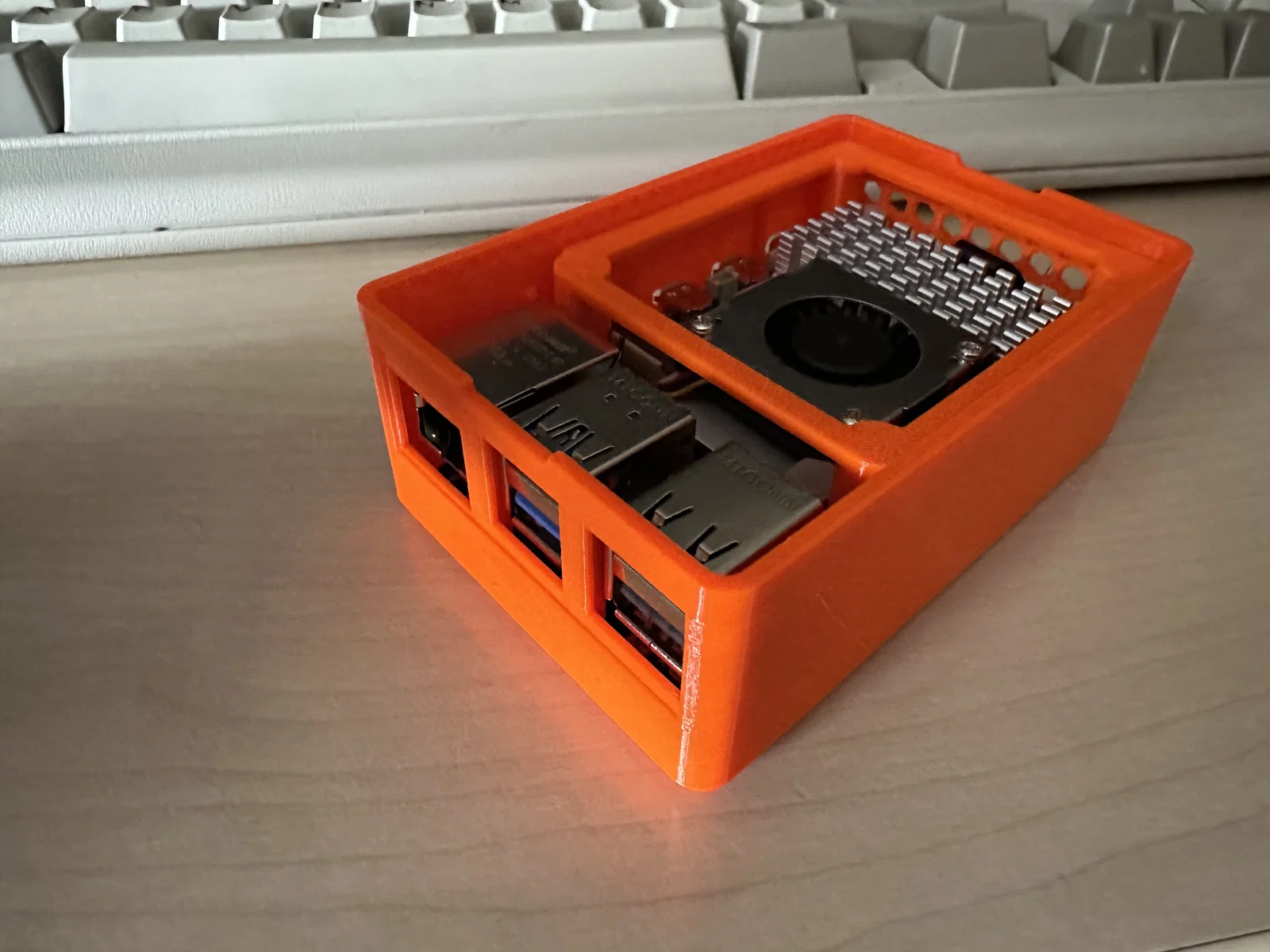

Đặt miếng giữ (retainer) lên trên Pi, che phần các con ốc standoff nằm cao nhất. Chi tiết này chỉ có một hướng lắp đúng để không bị cấn và vẫn chừa khoảng hở cho toàn bộ linh kiện trên board.

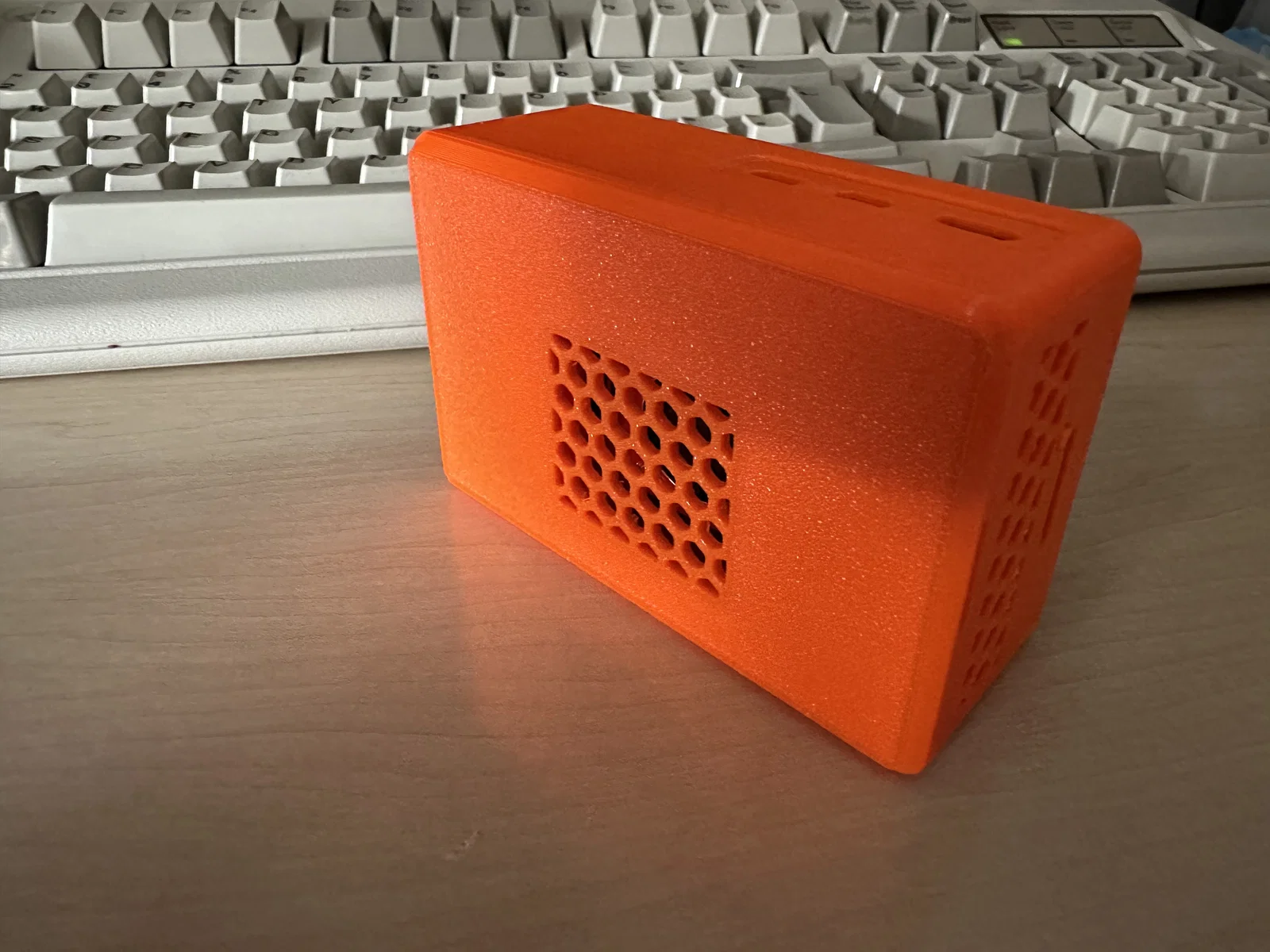

Bấm nắp (lid) vào đúng khớp.

Nếu cần lấy Pi ra lại, trên thân case có hai chỗ lõm để bạn nạy nắp lên và gỡ ra. Chỉ cần dùng lực vừa đủ là nắp sẽ bung, không tới mức phải cạy quá mạnh làm trầy/xước case.

Mẫu in bằng PETG Prusament màu cam, dùng profile MK4IS Structural tiêu chuẩn và các thiết lập PETG Prusament mặc định. Không cần support.
