Cập nhật: đã thêm lỗ cắt để truy cập thẻ sd.

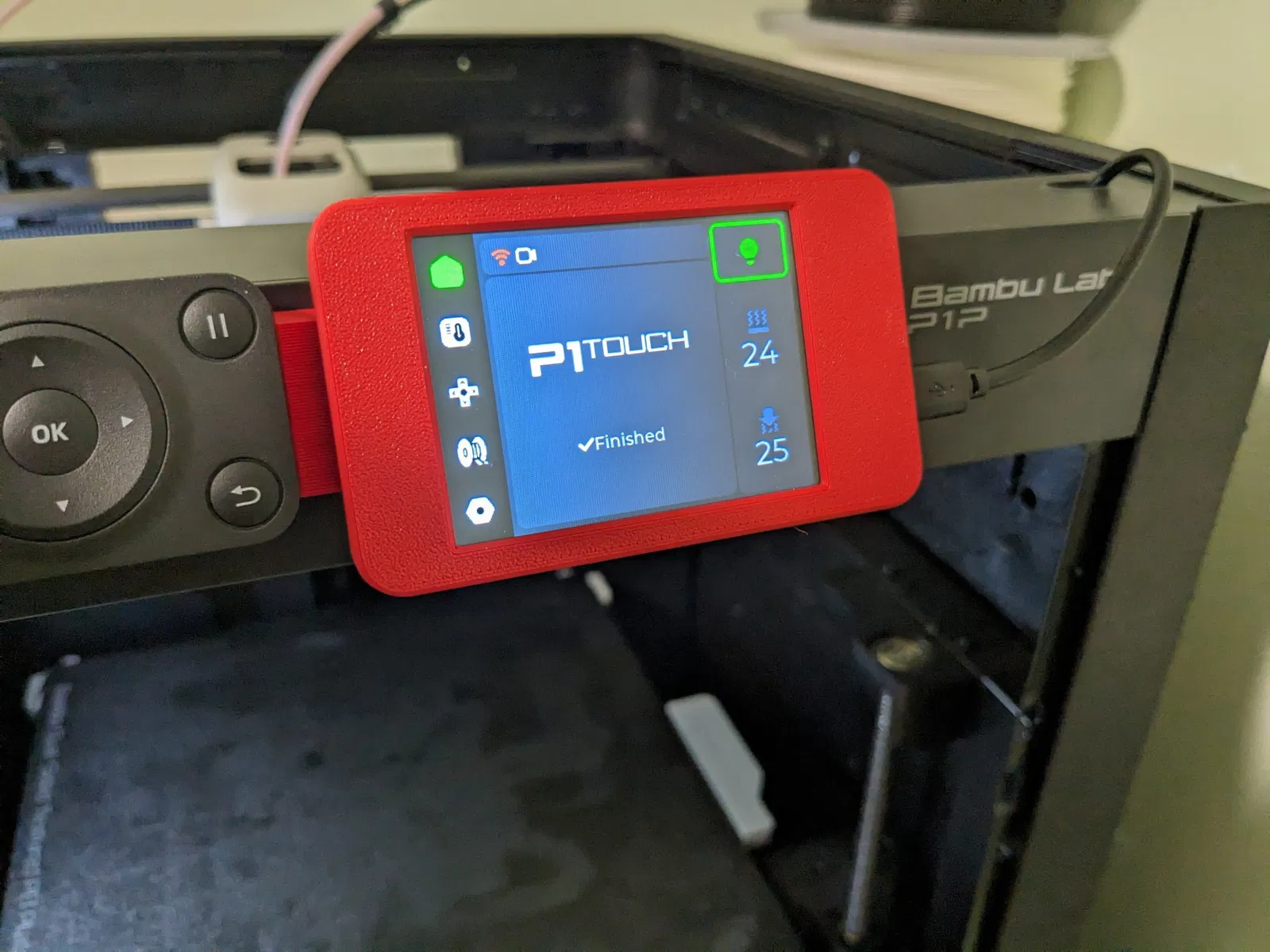

Tôi đã thiết kế lại giá đỡ màn hình xtouch của Xps3riments/leejsmith để sử dụng một vỏ snap mỏng hơn và không cần bất kỳ vít nào, việc snap là một sự tình cờ nhưng nó giữ khá tốt cho mục đích của nó.

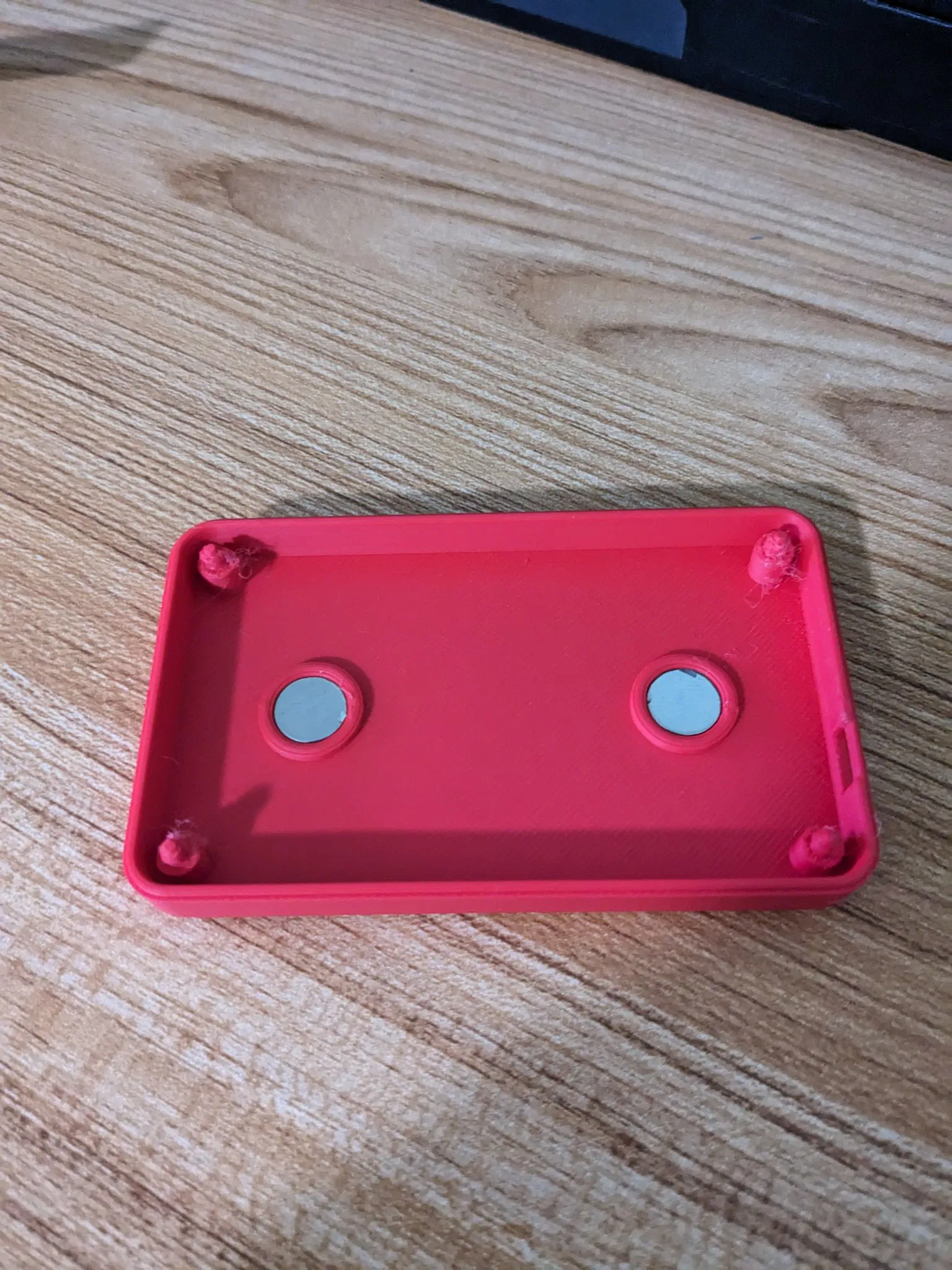

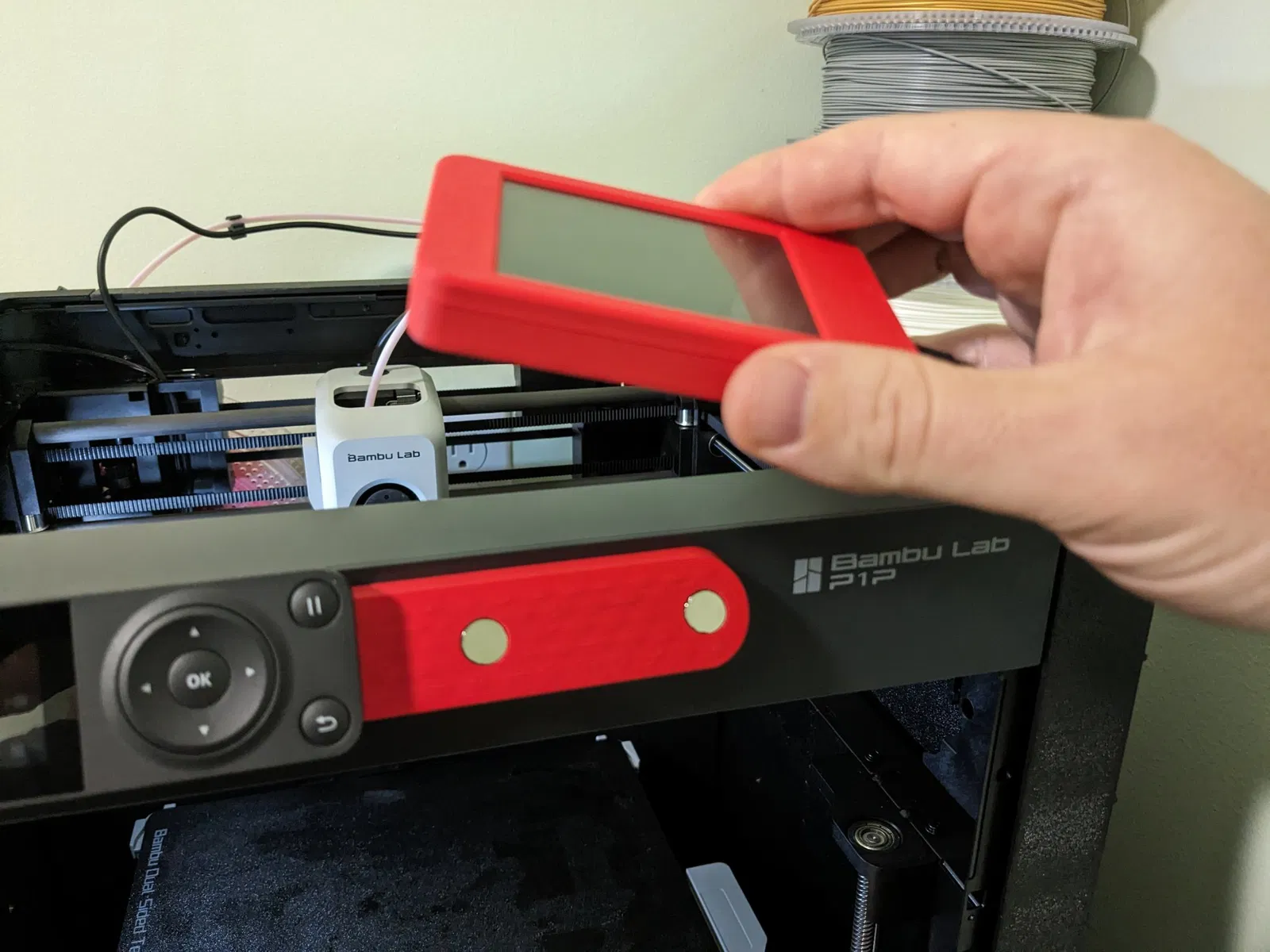

Nó được gắn bằng 2 nam châm được lắp chặt ở mặt sau của vỏ. Tôi sử dụng nam châm 10x3mm dễ dàng có sẵn trên Amazon. 2 nam châm nữa được lắp chặt vào giá đỡ màn hình. Tôi muốn một cái gì đó có thể di động nên đã chọn phương pháp lắp đặt ít cố định hơn.
Gắn PCB bằng cách đẩy bảng xuống cho đến khi các lỗ vít snap vào vị trí. Các giá đỡ cho pcb có một chút thò ra ngoài, vì vậy đó là lý do có một chút dây thừng, nhưng nó hoạt động ổn và tất cả đều in tốt mà không cần hỗ trợ.
Nếu không có giá đỡ, nó cũng có thể phục vụ như một vỏ cho CYD (màn hình vàng rẻ) cho các dự án ESP32.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 1,8 MB
- File lớn nhất
- 1,2 MB
