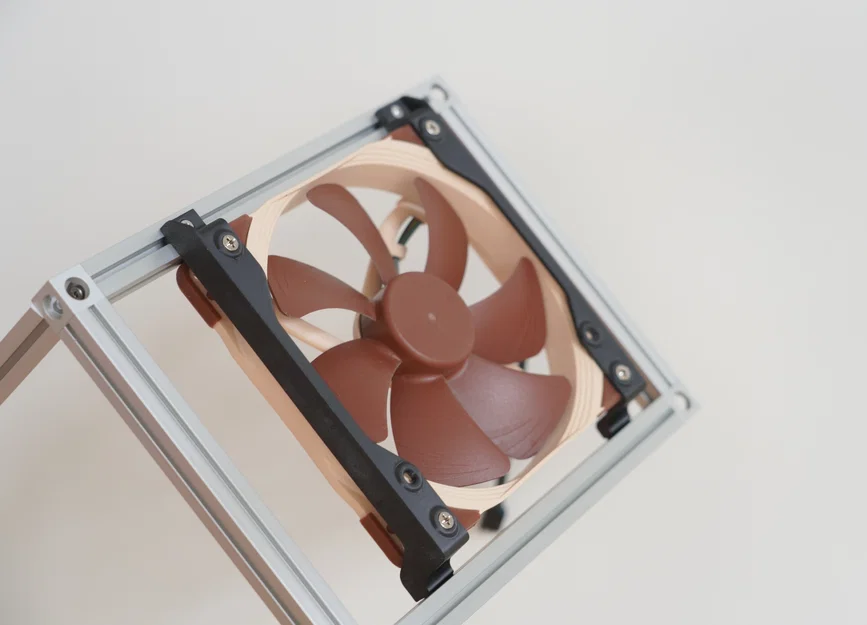

BeamCase - Bracket gắn quạt dạng slot-in

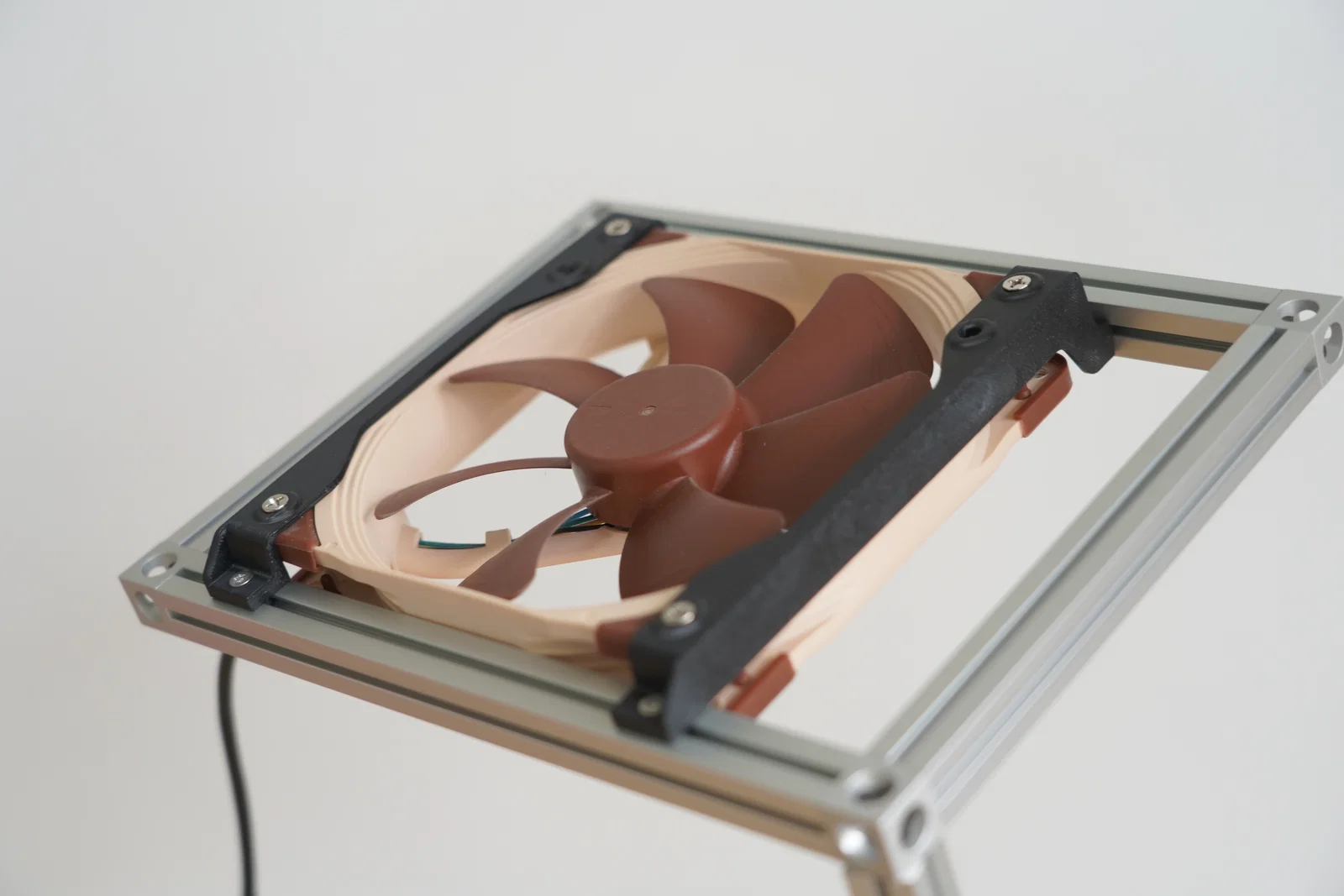

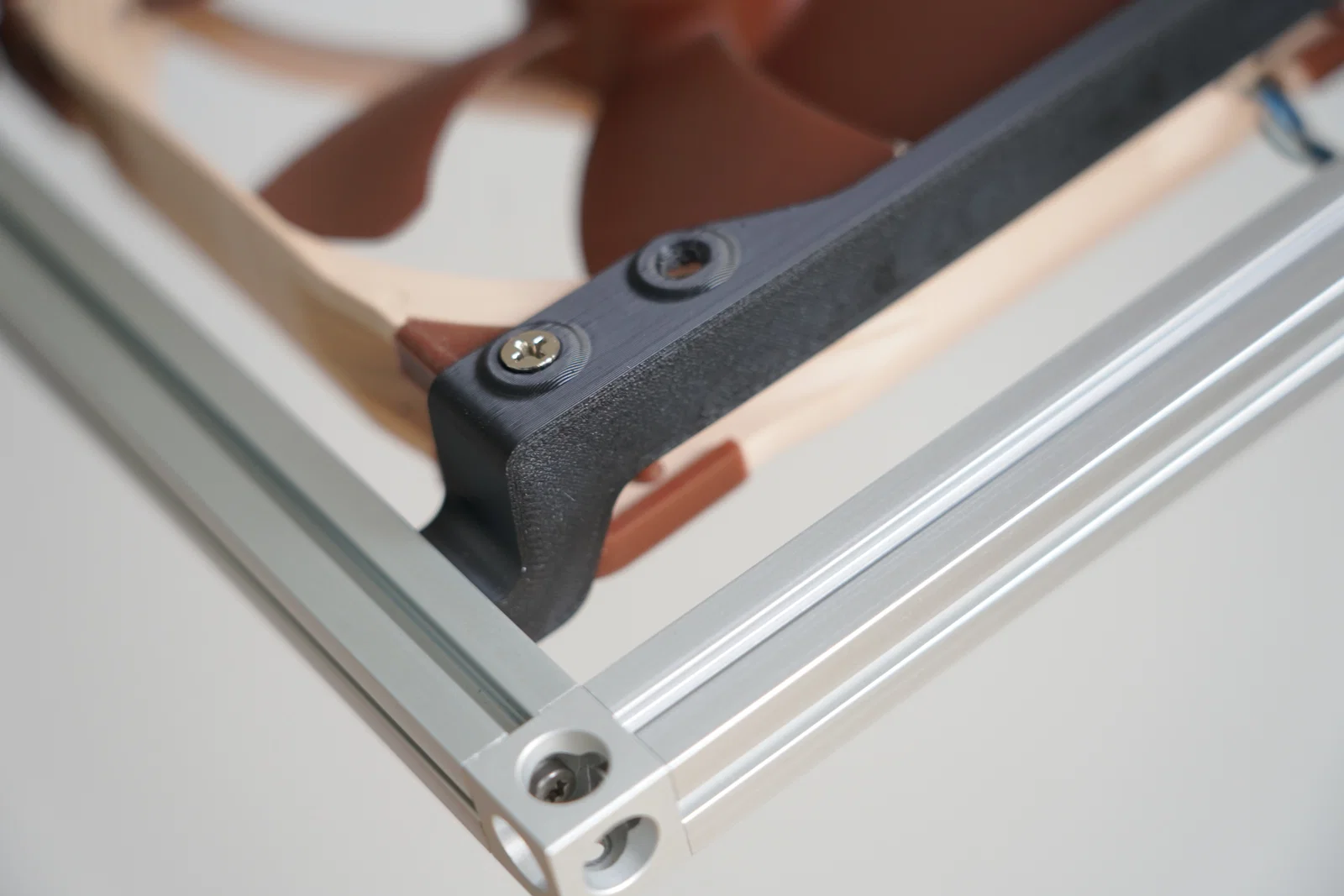

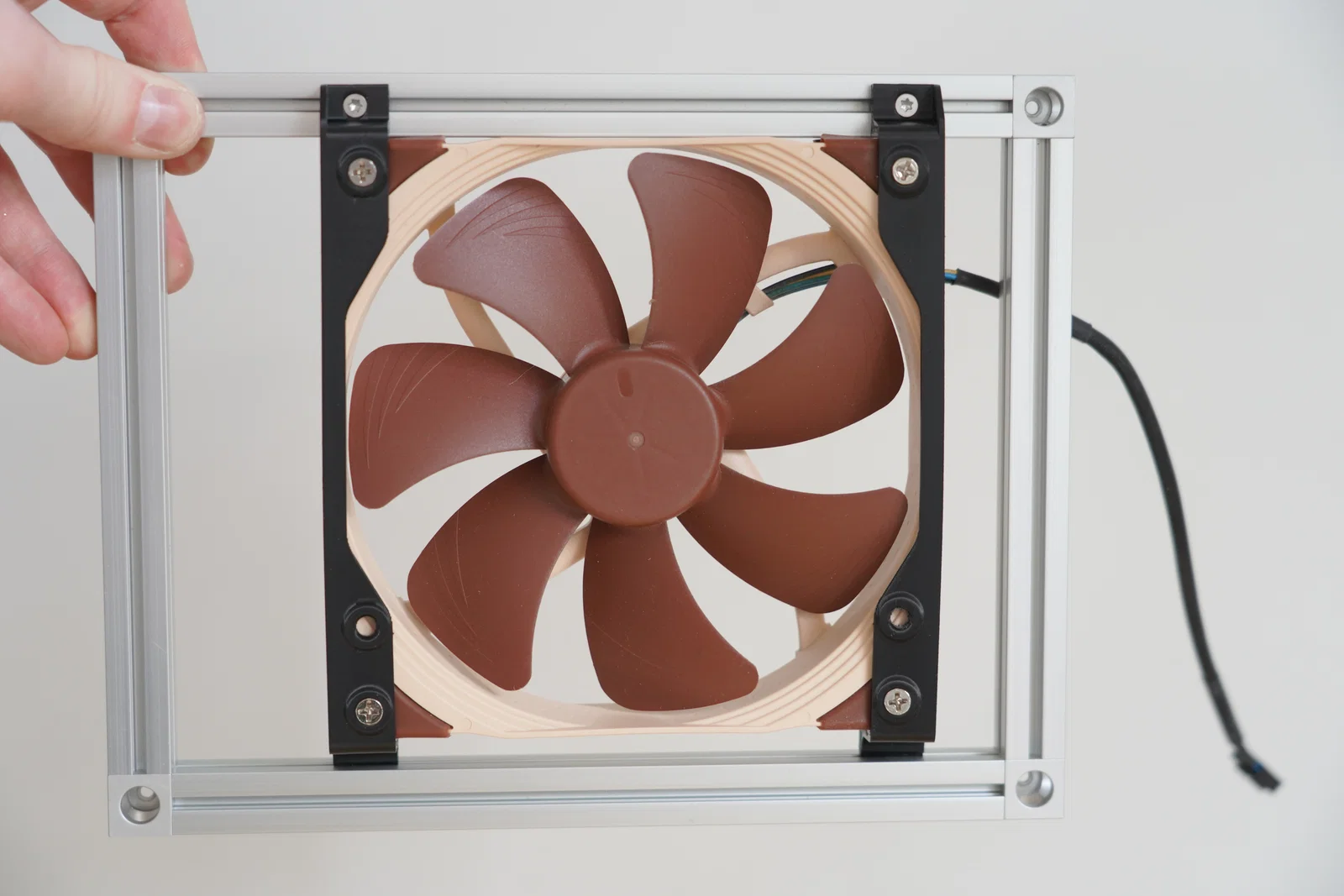

Cái fan bracket này được làm ra để gắn thêm quạt cho BeamCase của bạn. Có nhiều kích cỡ khác nhau cho quạt 120mm và 140mm. Bracket được cố định vào quạt bằng ốc quạt tiêu chuẩn, sau đó trượt (slot) vào khung ở một bên và bắt vít vào profile ở bên còn lại (từ phía trong).

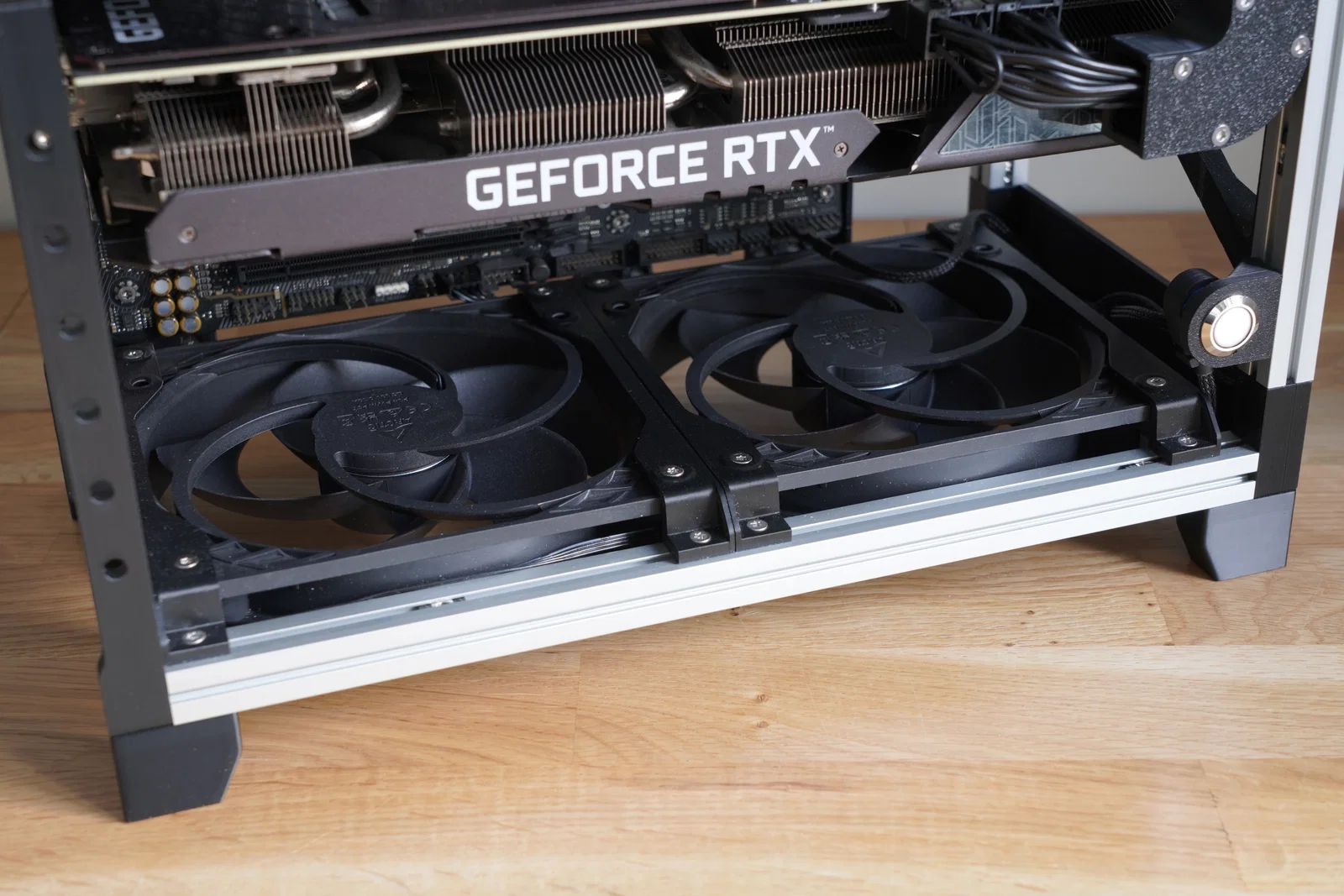

Bracket này rất tối ưu để thêm quạt theo kiểu tiết kiệm không gian, cực kỳ chắc chắn và còn giúp tăng độ cứng cho case, đồng thời vẫn tháo ra dễ dàng.

Các bracket này được thiết kế để dùng chung với case BeamCase SFF modular, có thể xem .

Phần cứng cần có

Ốc:
M3x8mm countersunk screws (1 cái mỗi bracket)
standard fan screws (thường đi kèm theo quạt)

Đai ốc:
standard M3 nuts (1 cái mỗi bracket)

Hướng dẫn in (Print Instructions):

Nên in mẫu này bằng filament cứng và chịu nhiệt tốt hơn như PETG hoặc ABS. Để bracket hoạt động chuẩn thì cần in thật chính xác, vì vậy nhớ bù co rút (compensate for shrinkage). Bản in này giống như các part BeamCase khác là không cần support.

Mình bù co rút của ABS bằng cách scale model lên 100.5% (Bambu Lab P1S và Sunlu ABS), nhưng còn tùy filament, máy in và tốc độ in nữa.
