Vỏ case Raspberry Pi 5 cho GeeekPi M.2 NVME sang PCIe

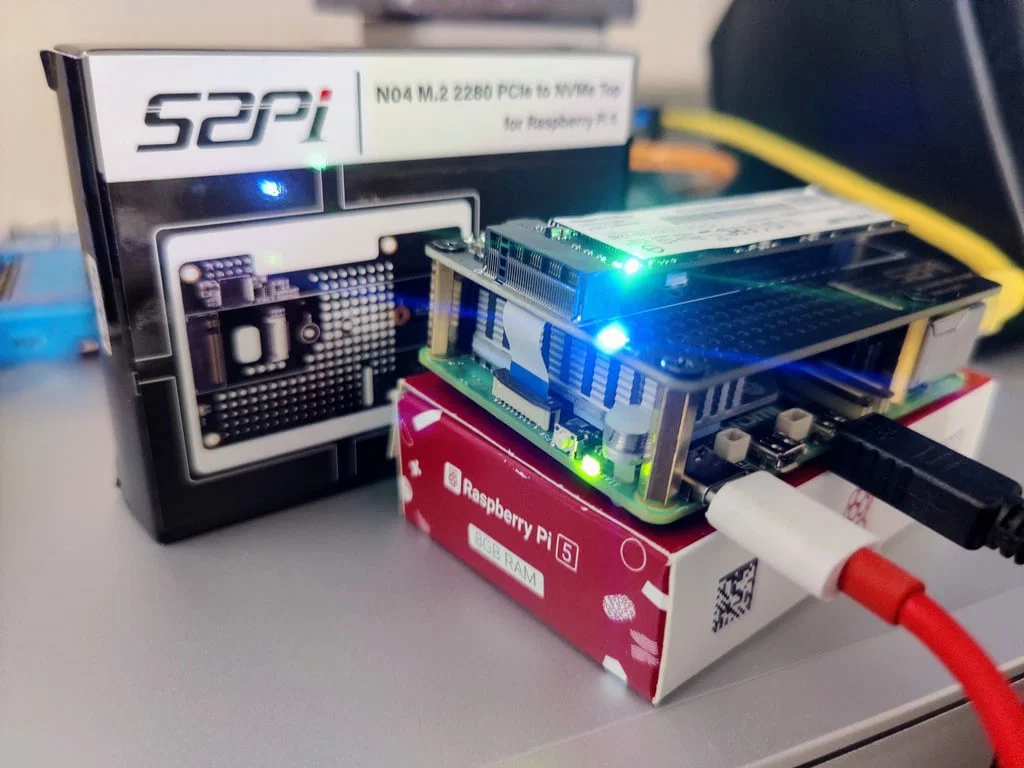

Mình mới mua một chiếc Raspberry Pi 5 kèm với bộ "active cooler" từ Chicago Electronics Distributors và cái "GeeekPi N04 M.2 NVMe to PCIe Adapter cho Raspberry Pi 5, hỗ trợ SSD M.2 NVMe 2230 2242 2260 2280" từ Amazon. Vì cần một cái vỏ case nên mình đã tự thiết kế luôn. Hy vọng mọi người thích nhé!

Thông số in

Hãng máy in:

Prusa

Máy in:

i3 MK4

Rafts:

Không

Supports:

Không

Độ phân giải:

.2 mm

Infill:

15%

Nhựa in (Filament): SUNLU PLA+

Ghi chú:

In ở độ phân giải .2mm (cài đặt tốc độ) mất khoảng 3 tiếng 37 phút, thành phẩm nhìn vẫn rất ổn.

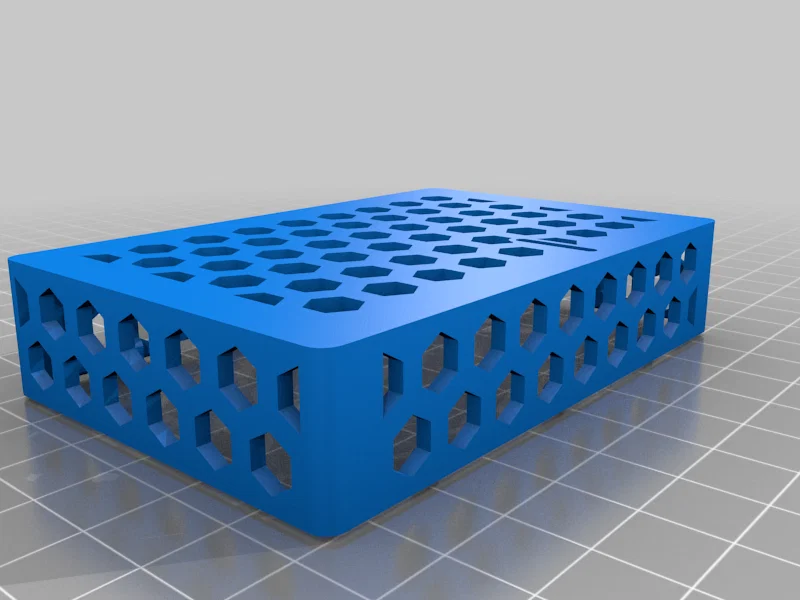

LƯU Ý: BẠN CẦN LẬT NGƯỢC PHẦN NẮP TRÊN ĐỂ BỀ MẶT TRÊN CÙNG ĐƯỢC IN TRỰC TIẾP LÊN BÀN IN.

Sau khi in

Có thể cần vệ sinh sơ qua một chút.

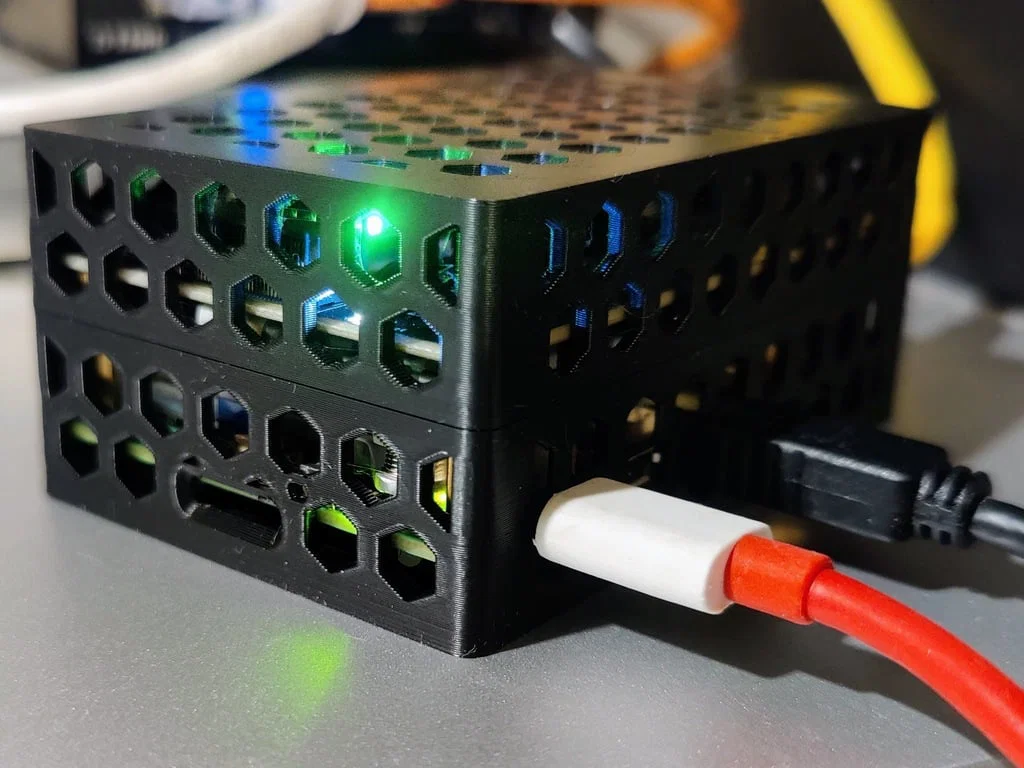

Hãy dùng móng tay lướt nhẹ dưới các khớp cài nhỏ ở phần nắp trên để đảm bảo chúng sạch sẽ, không bị vướng nhựa thừa. Bạn nên đặt Raspberry Pi 5 vào phần đáy trước, lưu ý hướng các cổng USB-C và micro HDMI xuống dưới. Sau đó, cẩn thận ấn các góc của Pi vào cho đến khi khớp hoàn toàn. Tiếp theo là đóng nắp trên lại. Nếu cần mở case, mình thấy cách dễ nhất là dùng tua vít dẹp xoay nhẹ vào khe hở ở mặt sau, nơi có phần trống để tiếp cận các chân GPIO.

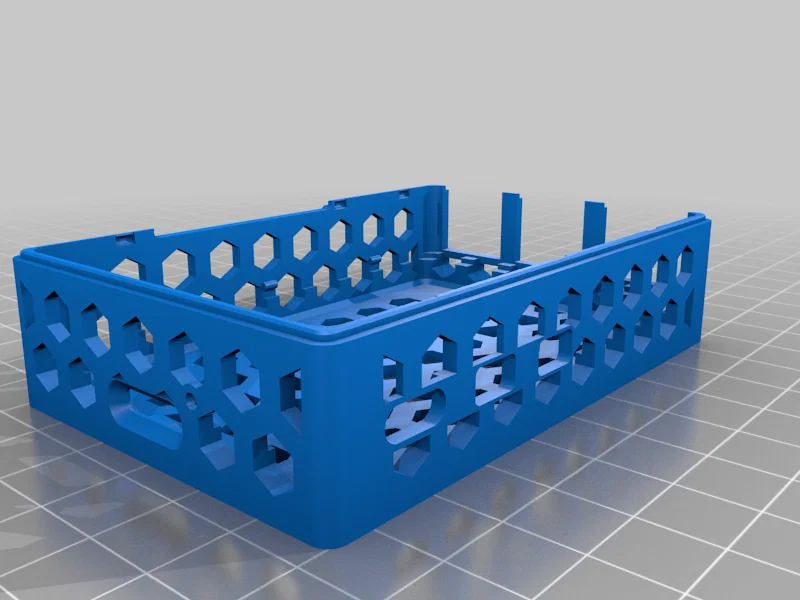

Phần đáy có sẵn các vị trí khoét để dán thêm bốn chân đế cao su. Bạn có thể tìm mua loại "Scotch SP951-NA Bumpers and Door Stops, 1/2" Round, Clear".

Quá trình thiết kế

Về quy trình thiết kế...

Mình dùng Ubuntu Linux cho tất cả máy tính ở nhà, nên lựa chọn phần mềm CAD khá hạn chế. Mình đã tự học cách sử dụng FreeCAD vì nó có phiên bản chạy trực tiếp trên Linux và ngày càng ổn định hơn theo thời gian.
