Giá đỡ cục nguồn gắn bàn làm việc

Tác giả 64bitcube

Lượt tải
223
Lượt thích
180
Lượt coi
1.392
Tải tất cả (.zip)· 4 file · 210,9 KB· 210,9 KB

File 4 210,9 KB

  • BaseSupport_1777198489.stepSTEP · 46,5 KB
  • BaseSupportMir_1777198490.stepSTEP · 46,5 KB
  • Cantilever_1777198490.stepSTEP · 41,6 KB
  • MainSupport_1777198491.stepSTEP · 76,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#341058
Ngày đăng

Mô tả

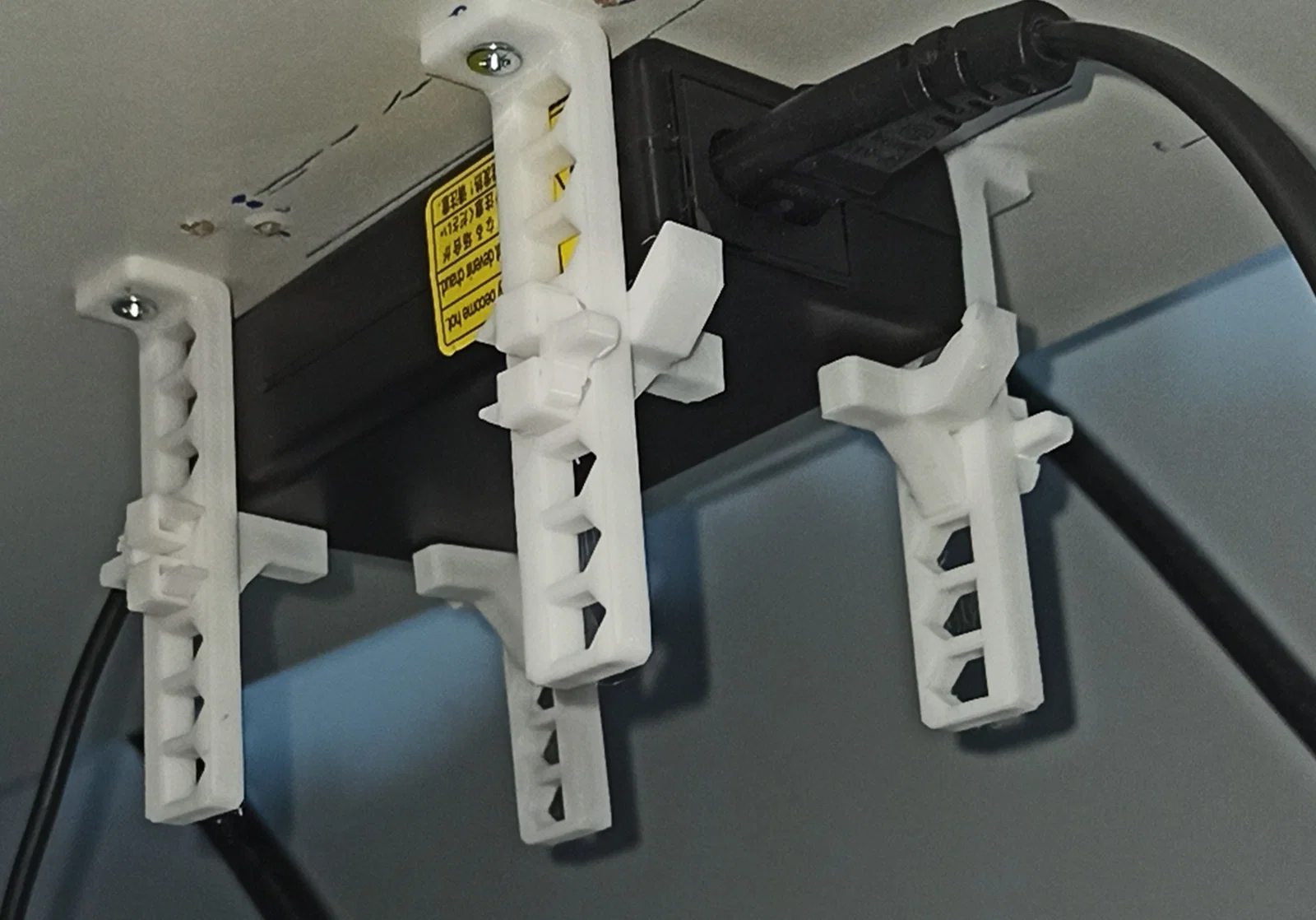

Mẫu thiết kế này được dùng để cố định cục nguồn (ví dụ như cục sạc laptop) ngay dưới gầm bàn làm việc của bạn.

Mô hình gồm 3 phần chính:

  • MainSupport (Khung chính): Được thiết kế với các lỗ để bạn lắp BaseSupport hoặc BaseSupportMir vào. Sử dụng vít gỗ M3 thông thường để bắt khung này vào bàn.
  • BaseSupport (Đế đỡ): Đây là phần dùng để đặt cục nguồn lên trên.
  • BaseSupportMir (Đế đỡ gương): Phiên bản đối xứng của BaseSupport, bạn có thể dùng thay thế tùy vào nhu cầu lắp đặt.

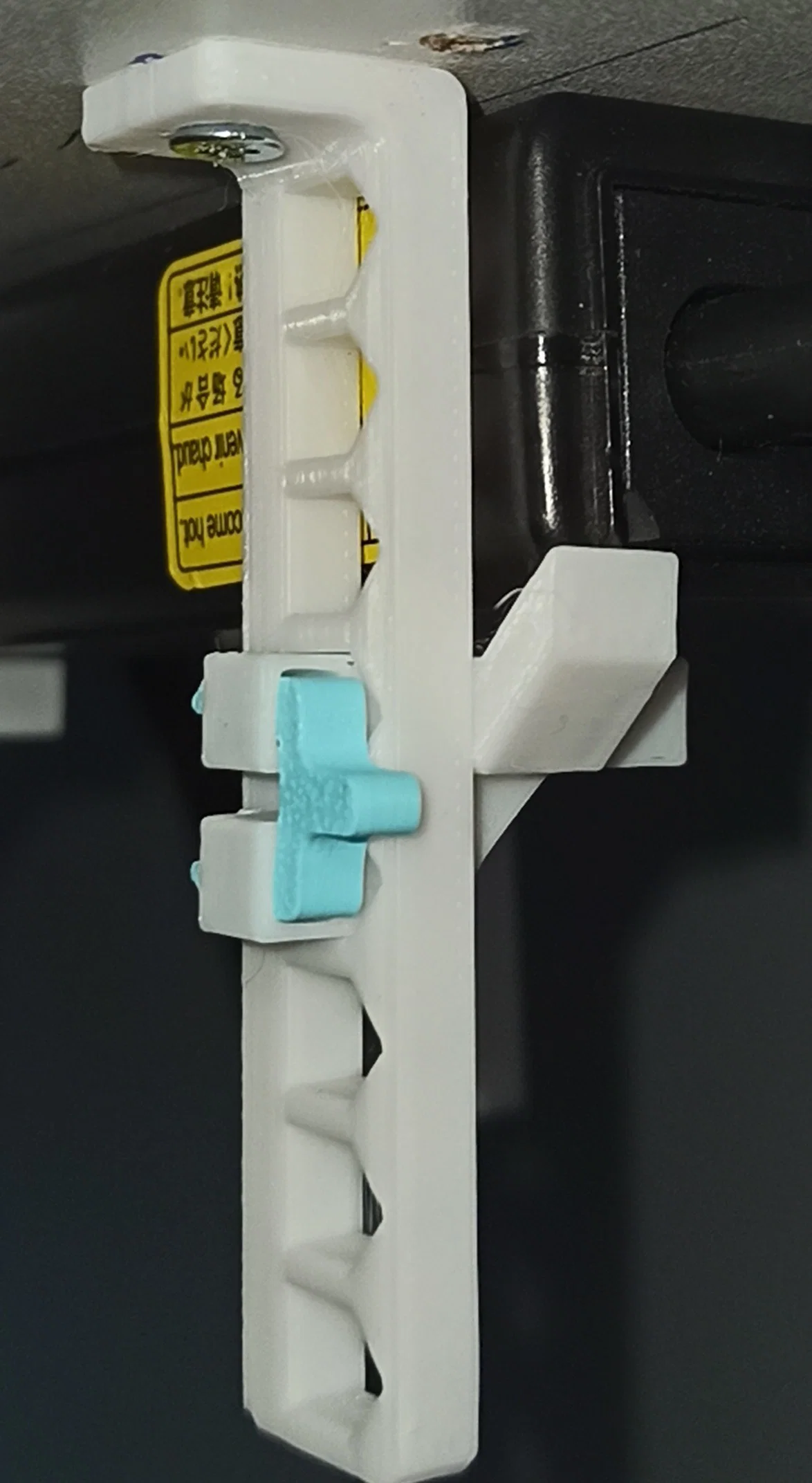

  • Cantilever (Thanh khóa): Dùng để khóa chặt phần BaseSupport/BaseSupportMir vào MainSupport (bạn có thể xem ảnh để hiểu rõ cách lắp ghép).

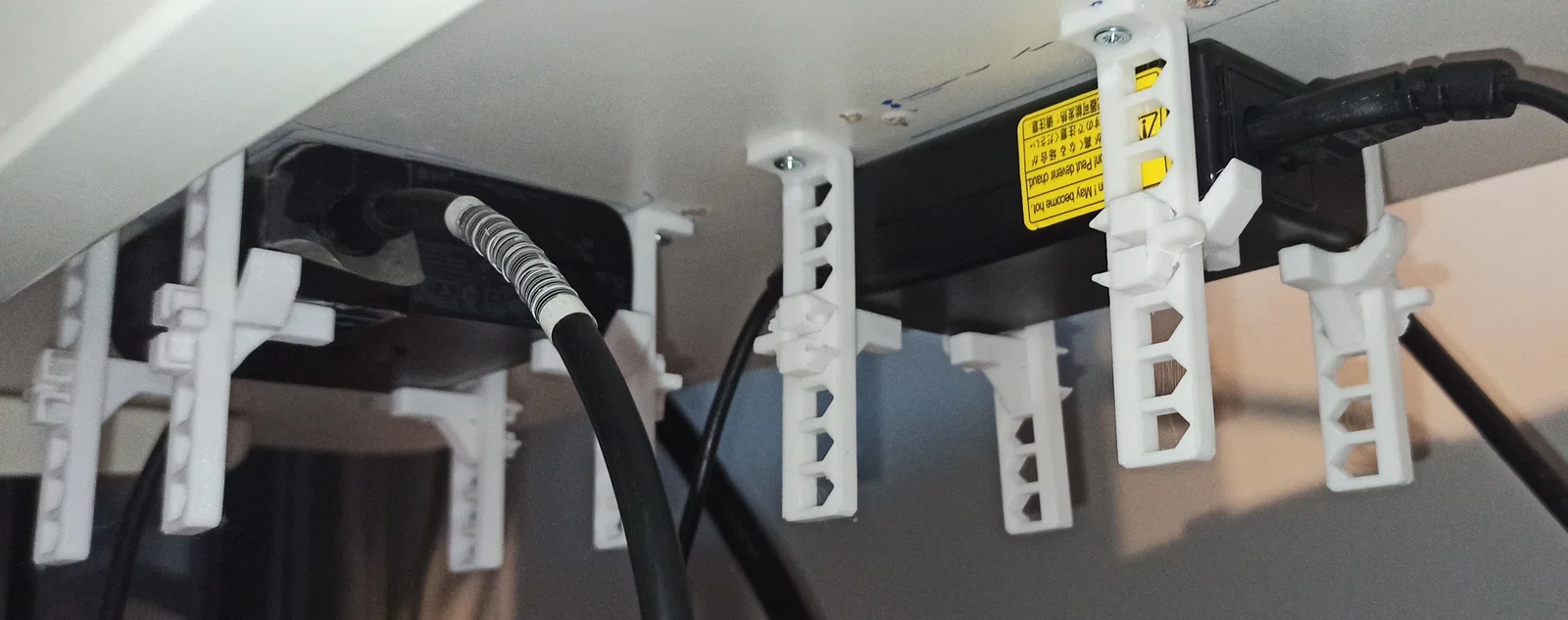

Bạn cần in 4 bộ để đỡ bốn góc của cục nguồn.

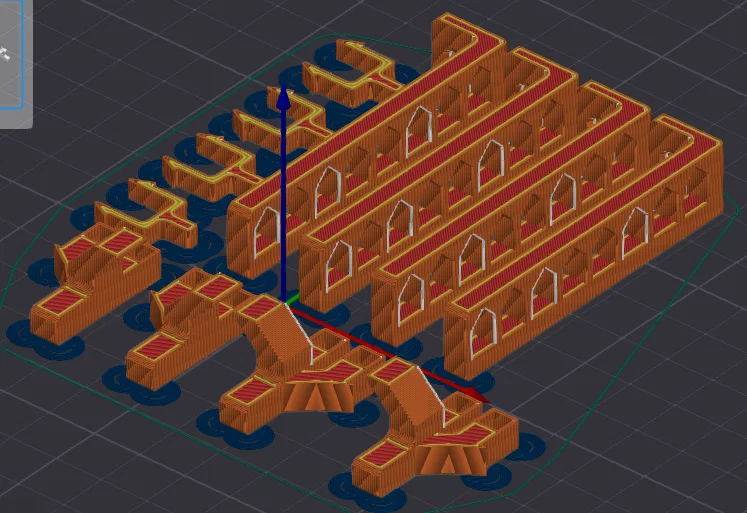

Lưu ý khi in:

  • Chất liệu: tối thiểu PLA+.
  • Hỗ trợ (Support): Không cần thiết.
  • Brim: Có thể cần cho linh kiện Cantilever.

Ủng hộ mình tại Kofi: https://ko-fi.com/neospog

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
4
Tổng dung lượng
210,9 KB
File lớn nhất
76,3 KB
