Adapter thay thế xTOOL S1 Exhaust 3" (77mm) – Replacement Exhaust Adapter
Adapter thay thế cho xTOOL S1 giúp nối cổng exhaust của máy với ống hút/xả mềm 3" (77mm). Dùng cùng footprint như bản zin và tận dụng lại 4 vít M3. Phù hợp in PLA/ABS/PETG, cần supports.
Mô tả
Về thiết kế
Mình mới mua một máy khắc/cắt laser diode xTOOL S1. Khi mở hộp ra thì phát hiện cái exhaust port adapter đi kèm S1 lại quá lớn, không thể kết nối với máy xTOOL Fume extractor mà mình cũng mua chung.

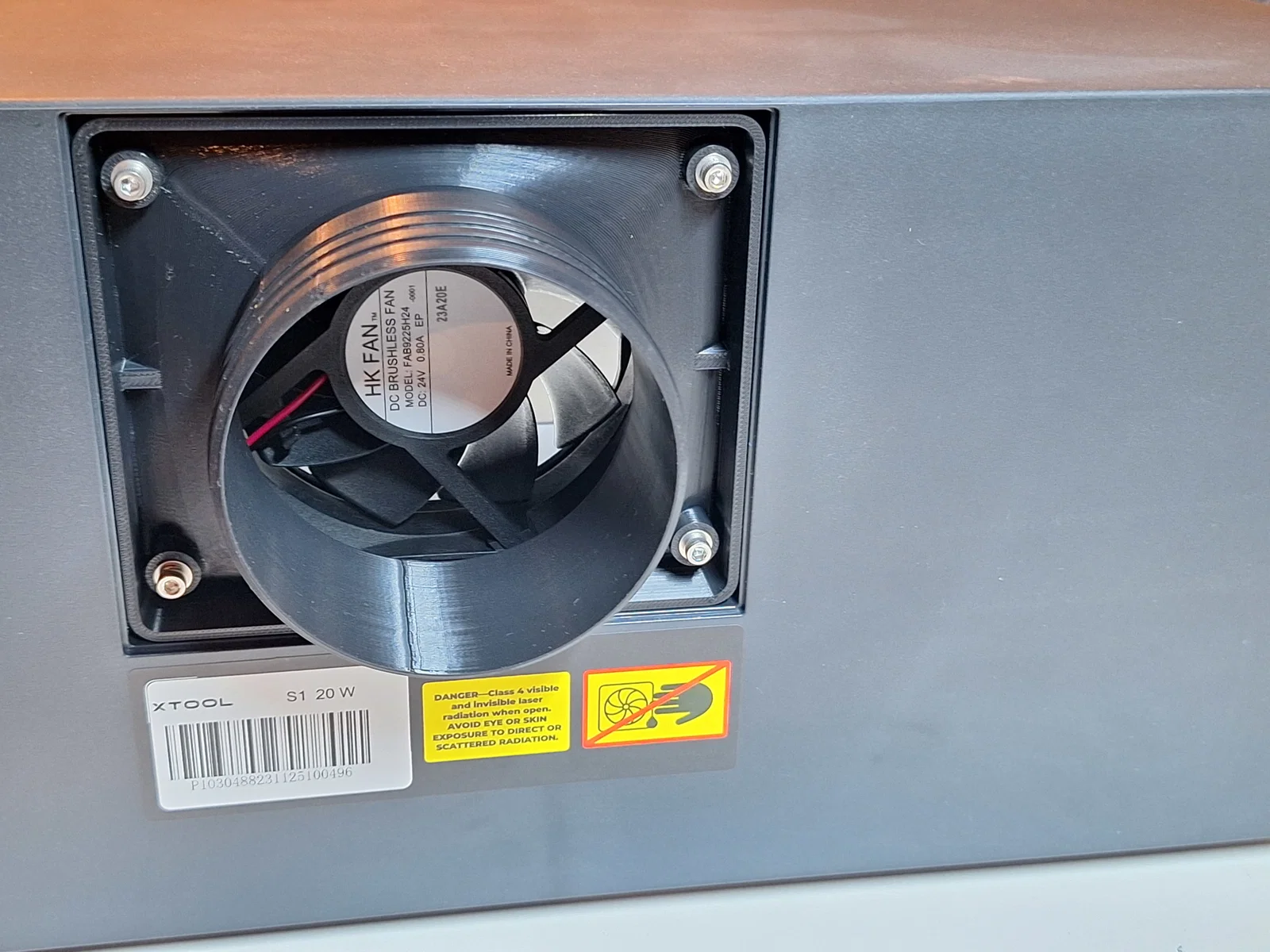

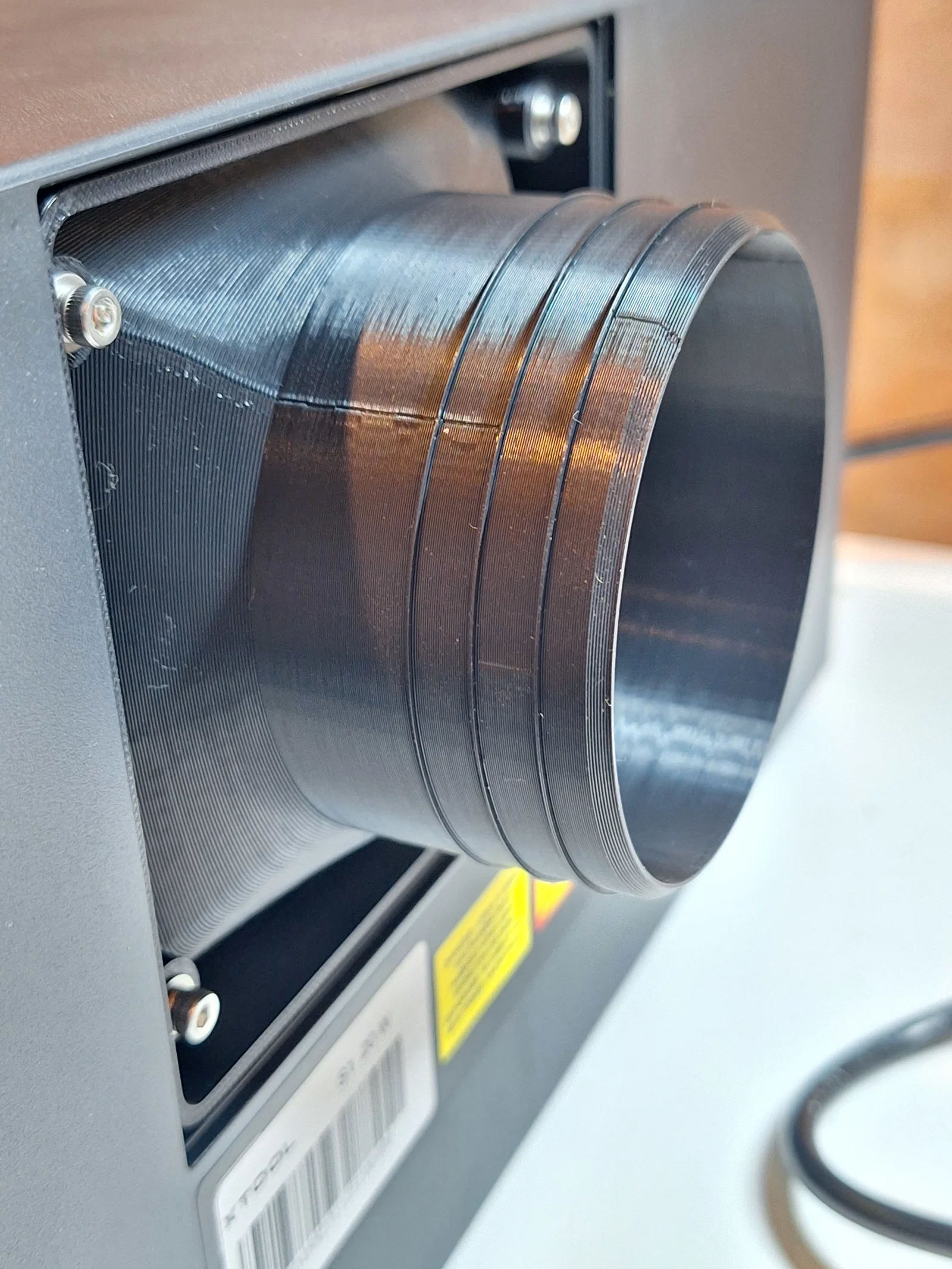

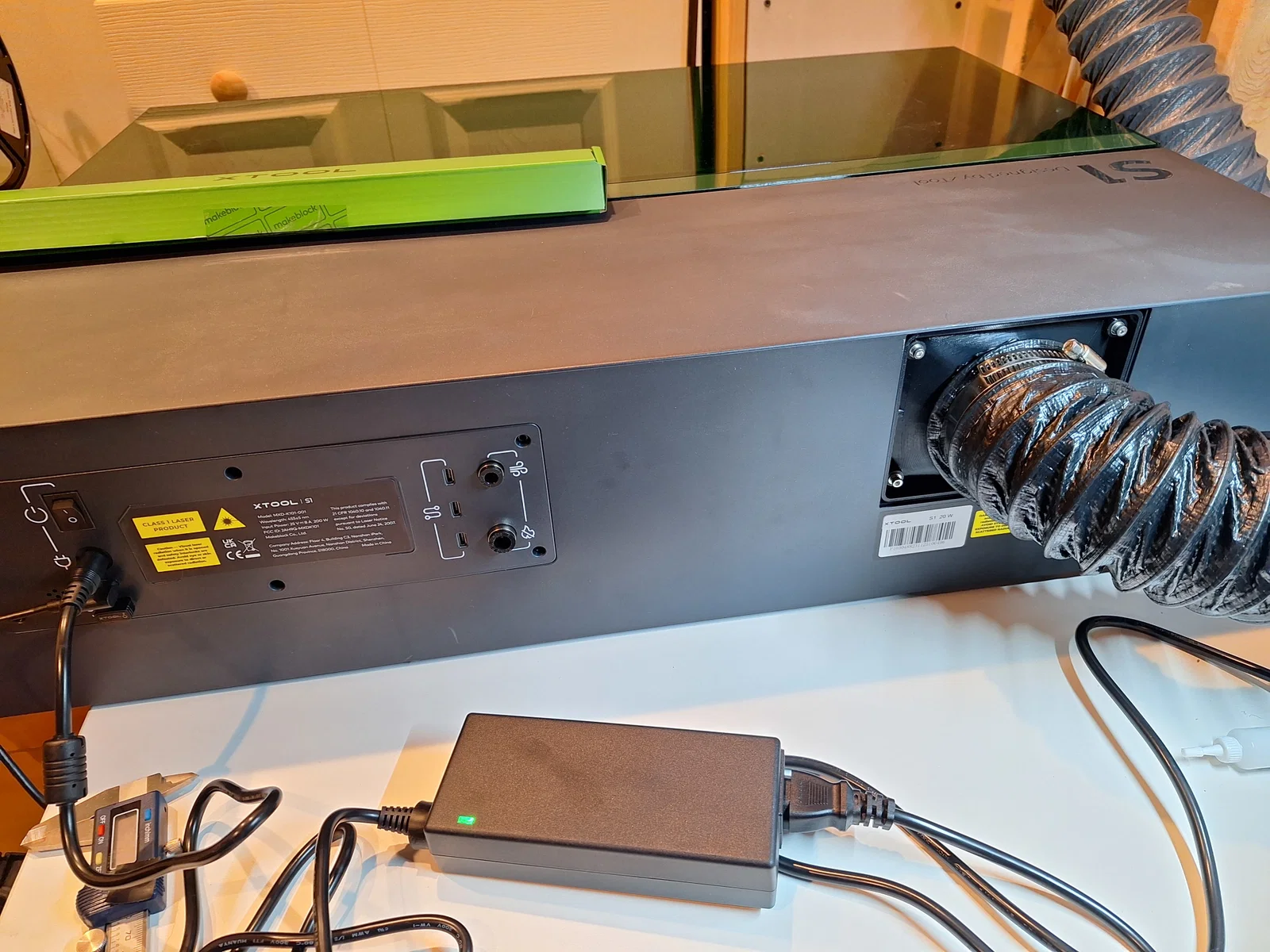

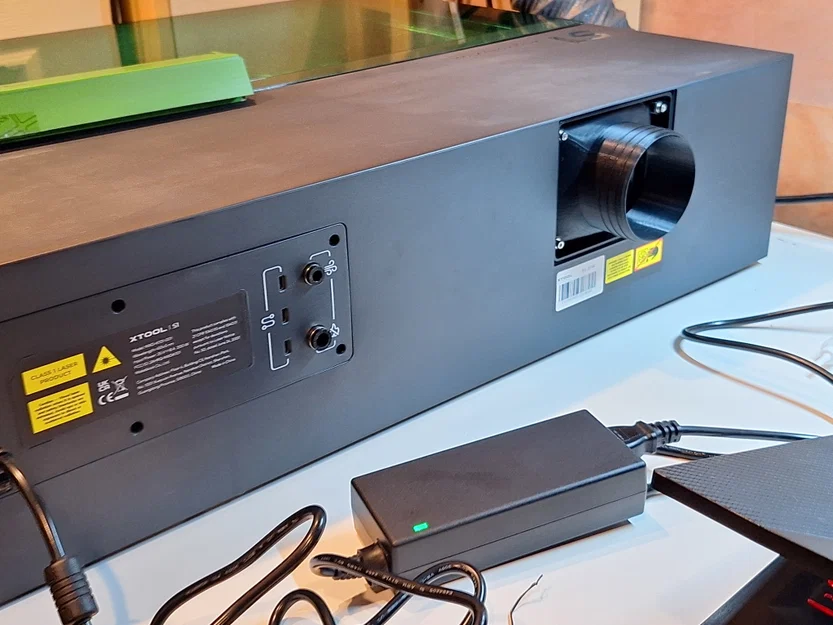

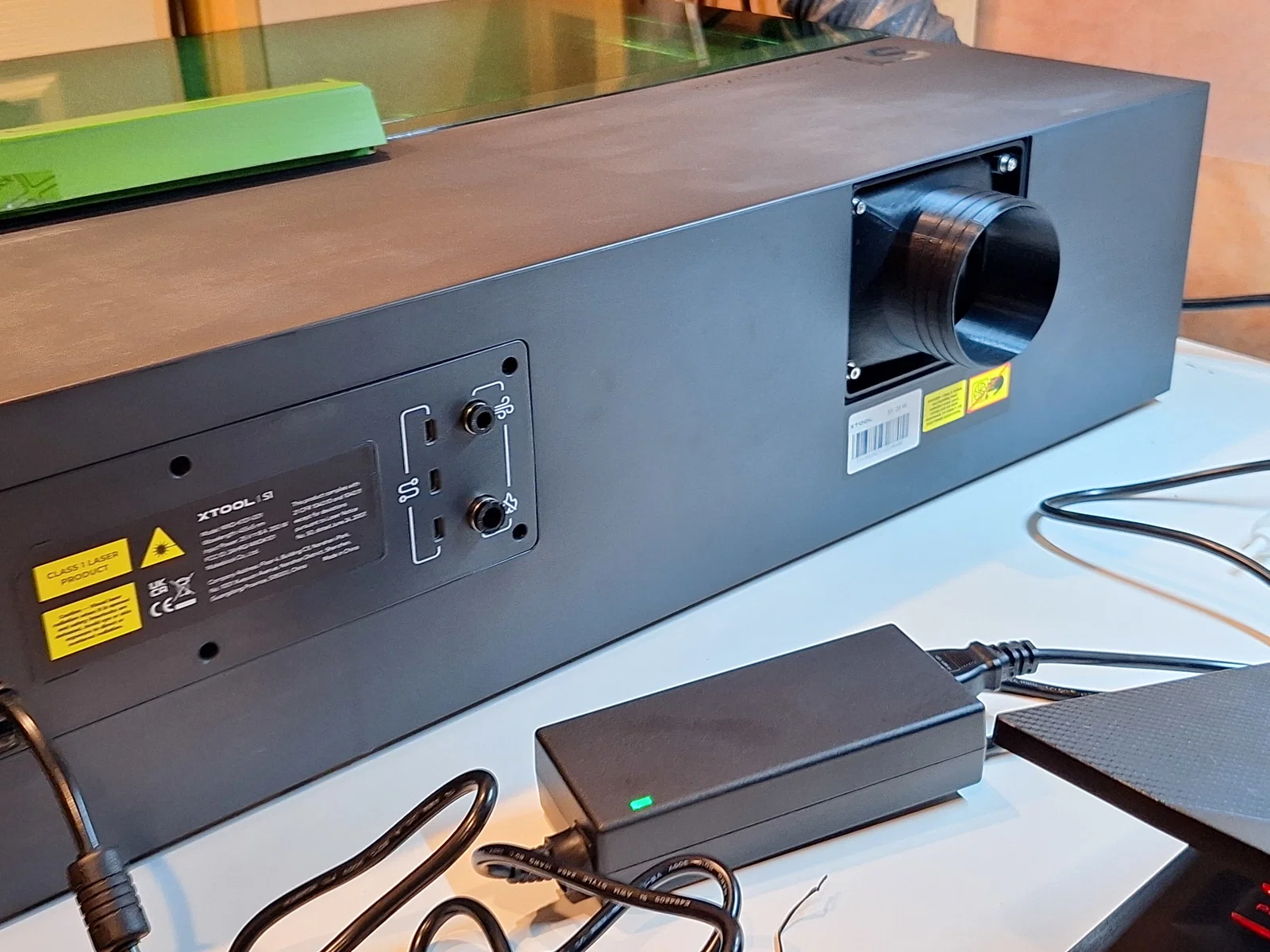

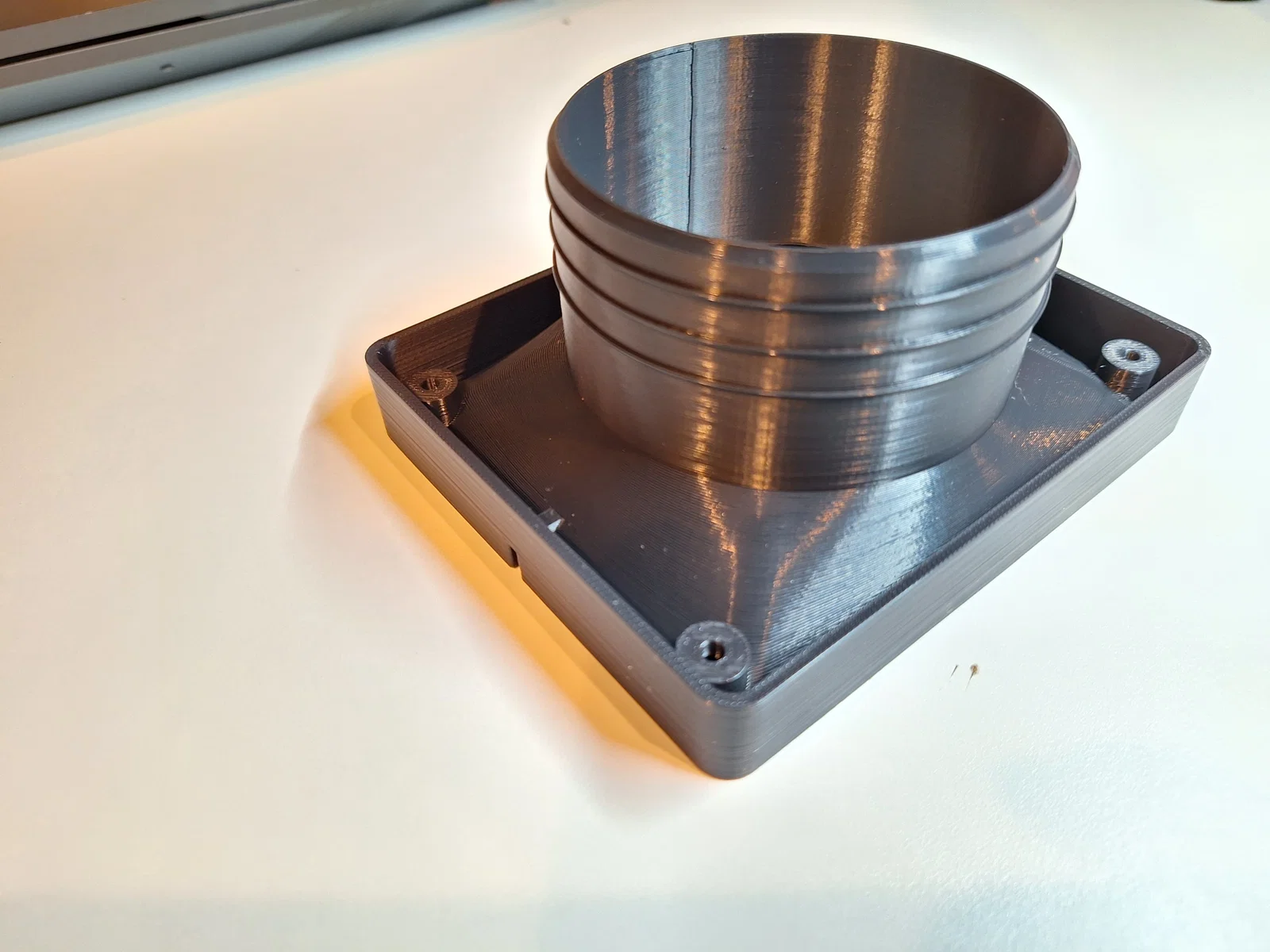

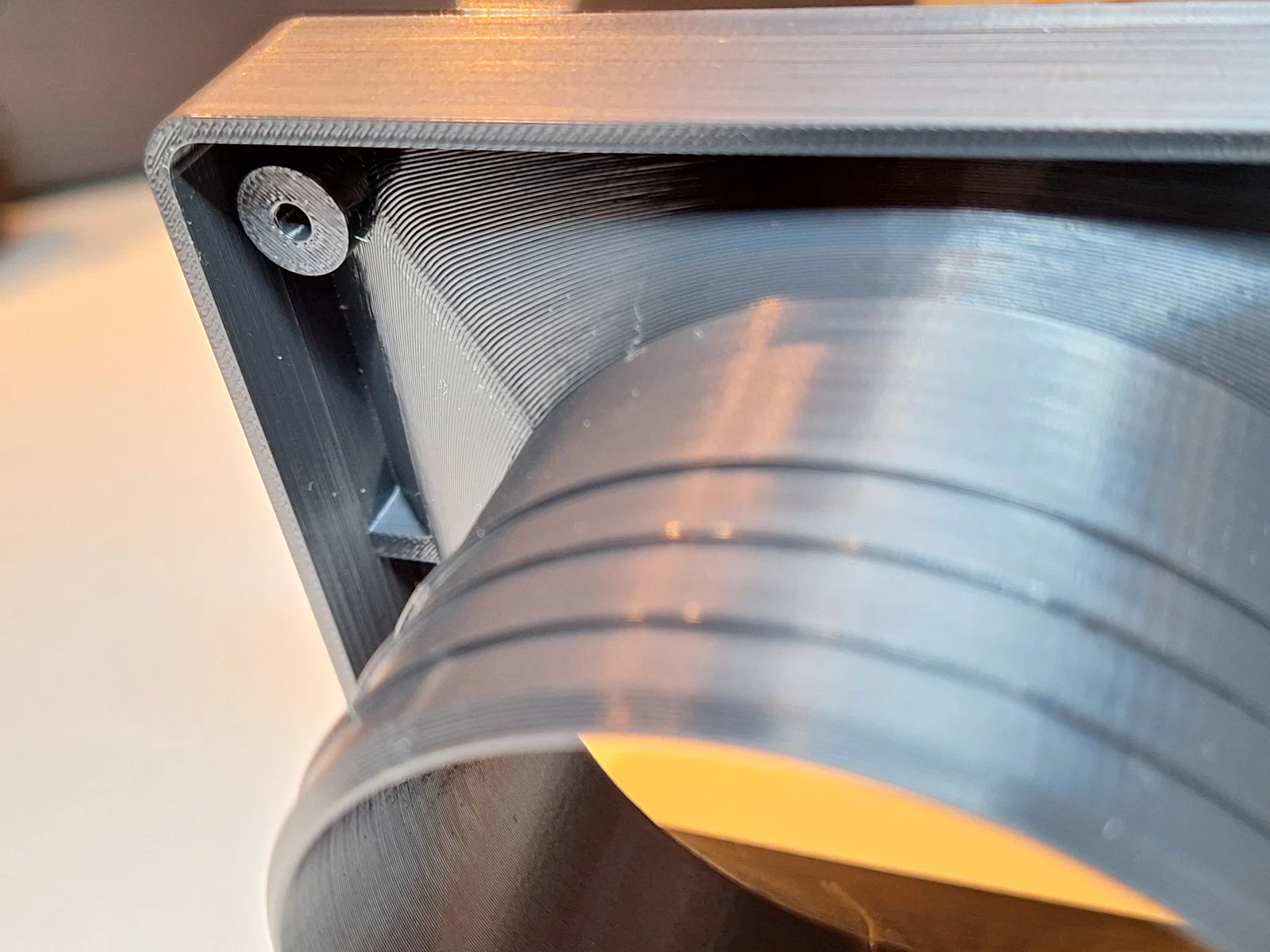

Phiên bản exhaust port adapter này của mình giúp S1 nối được với ống hút/xả mềm (flexible extractor tubing) cỡ 3" (77mm). Nó dùng chung footprint với adapter zin, và sử dụng lại 4 con vít M3 giống như bản gốc. Thiết kế bằng Alibre Atom3D.
Linh kiện

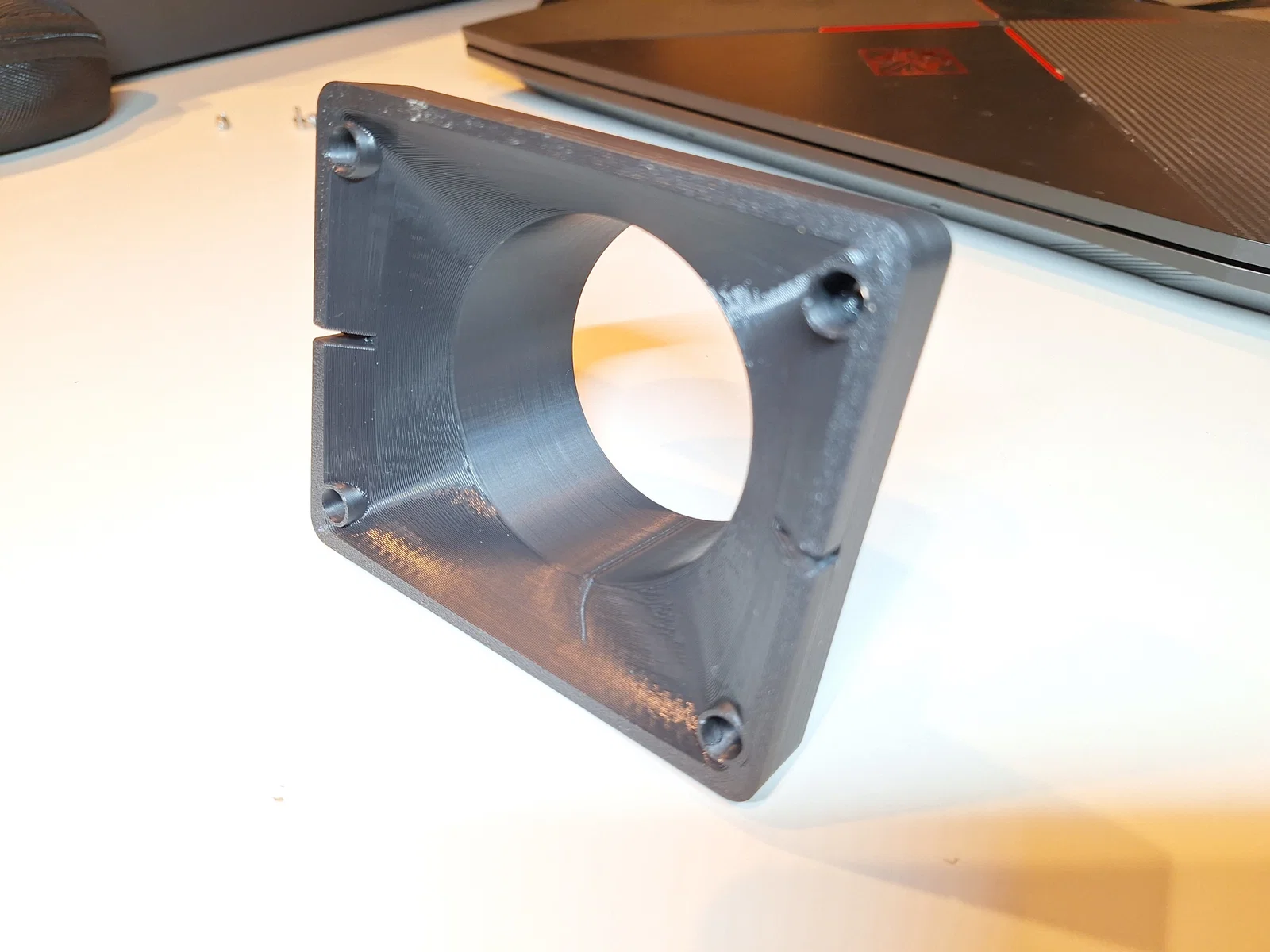

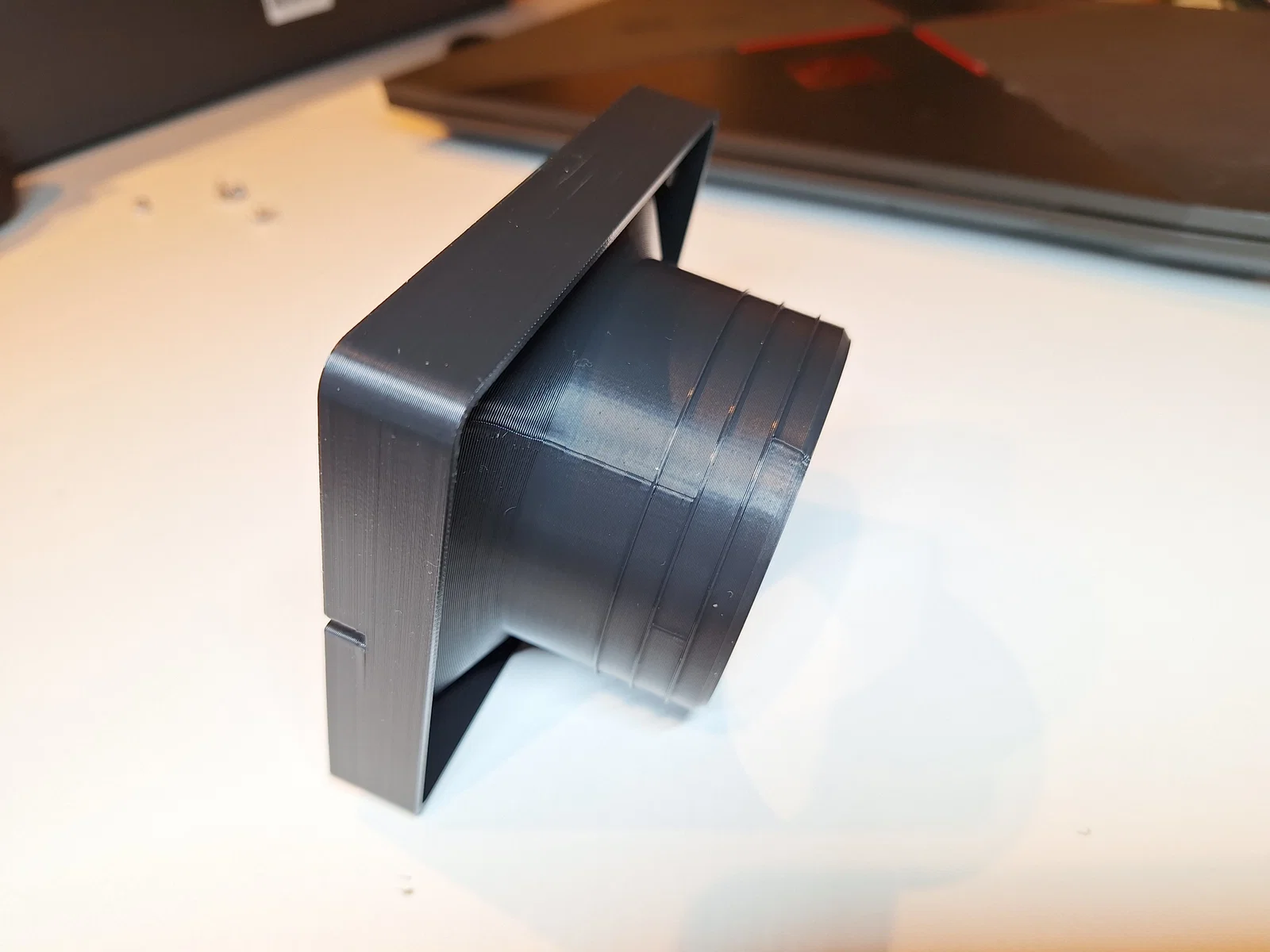

- 1 - exhaust port adapter in 3D
- 4 - vít M3 (lấy từ bộ hiện có)

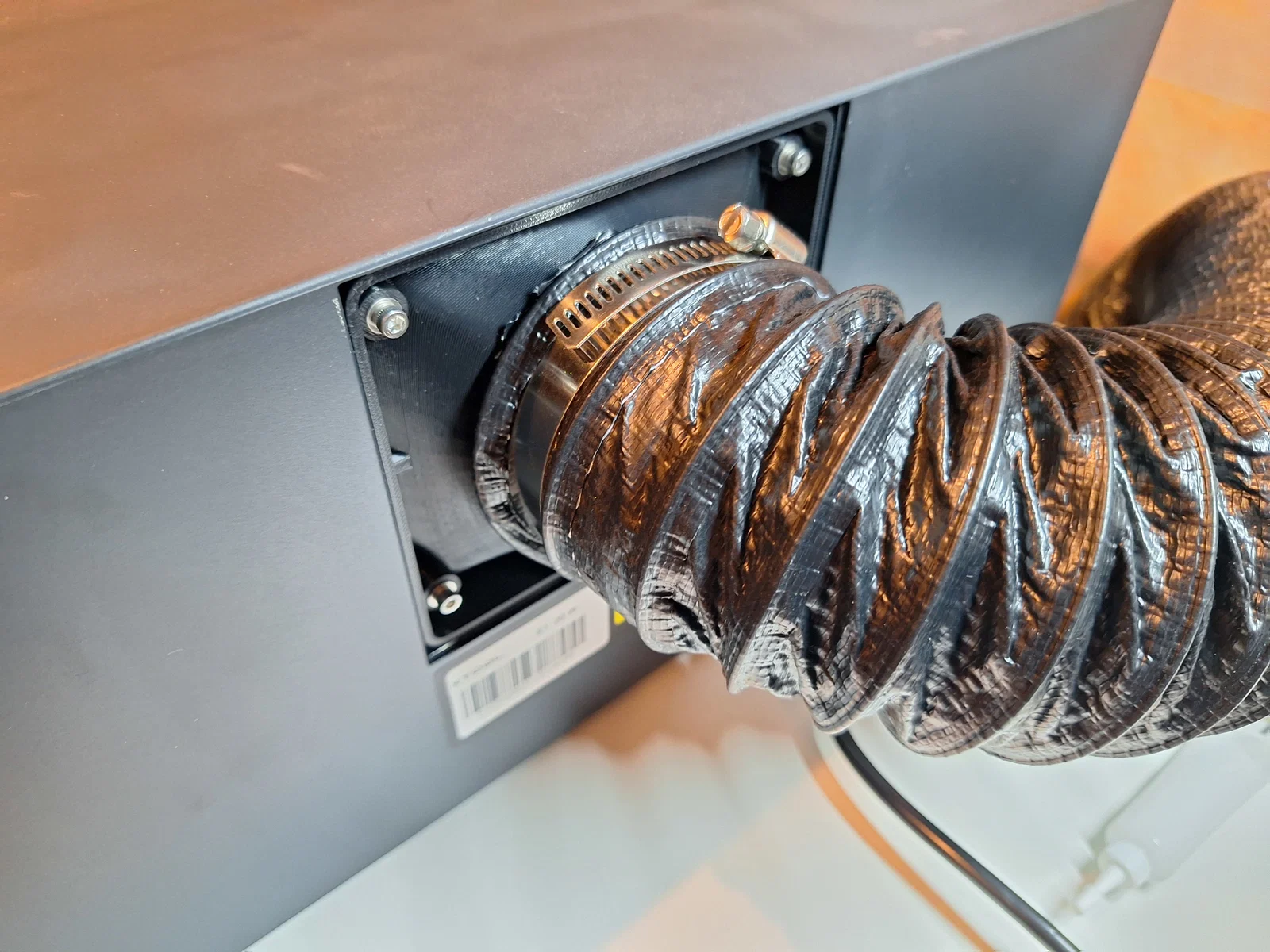

- 1 - đai siết ống (pipe/tube clamp) 90mm
- hoặc dây rút (zip ties).

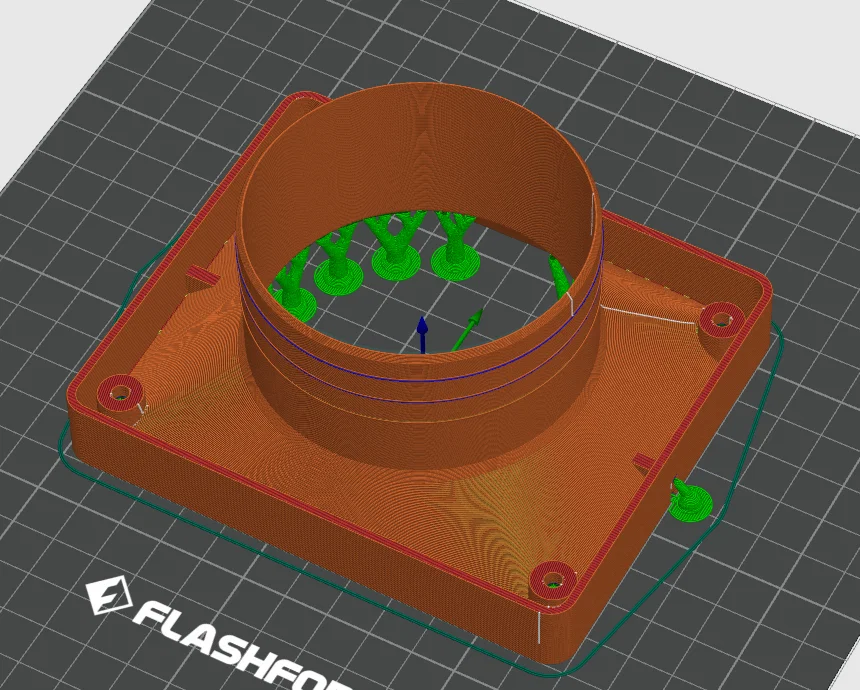

Thông tin in
- 4 walls
- layer height 0.24
- Vật liệu PLA/ABS/PETG
- infill 30%

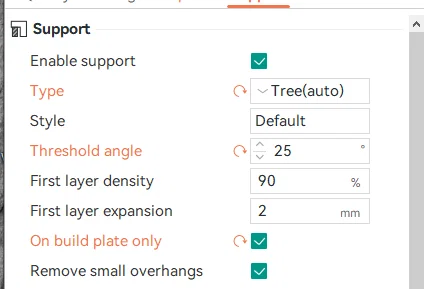

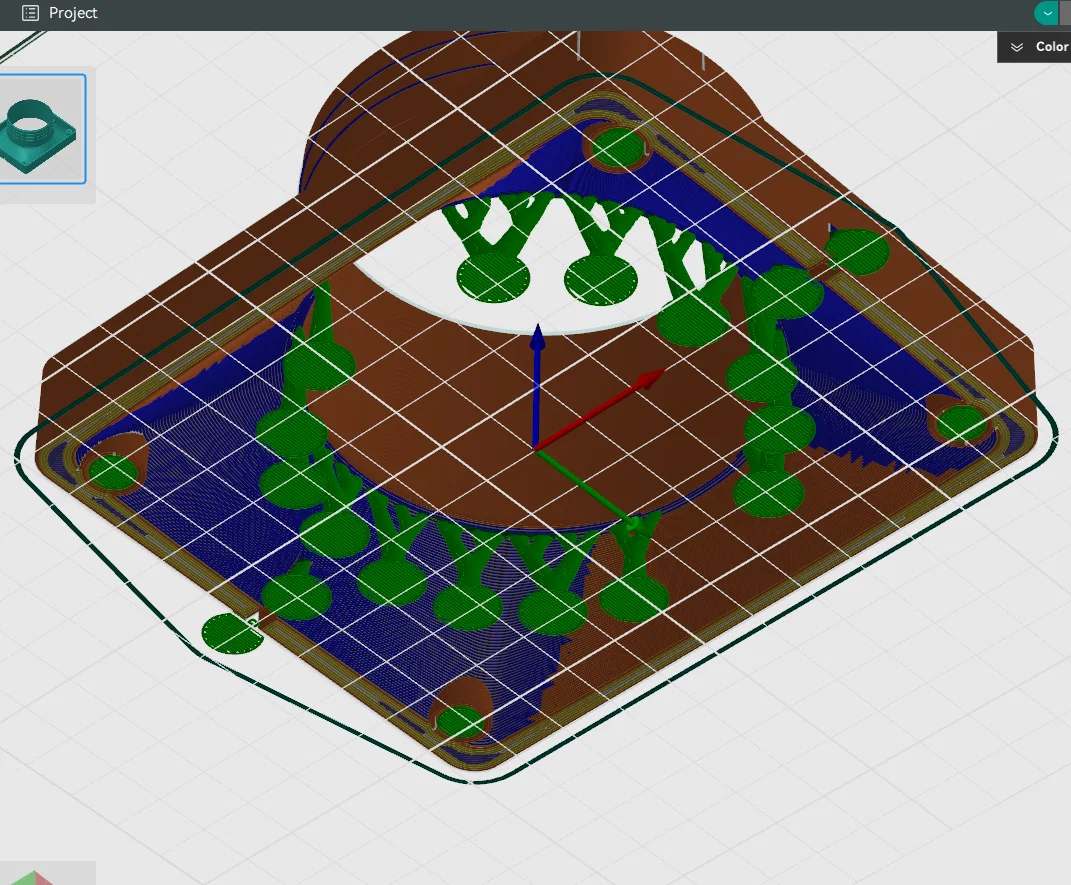

- Supports = CÓ
- Threshhold Angle = 25 deg
- Chỉ trên build plate
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
