BeamCase - Gá quạt một bên (nhiều kích thước)

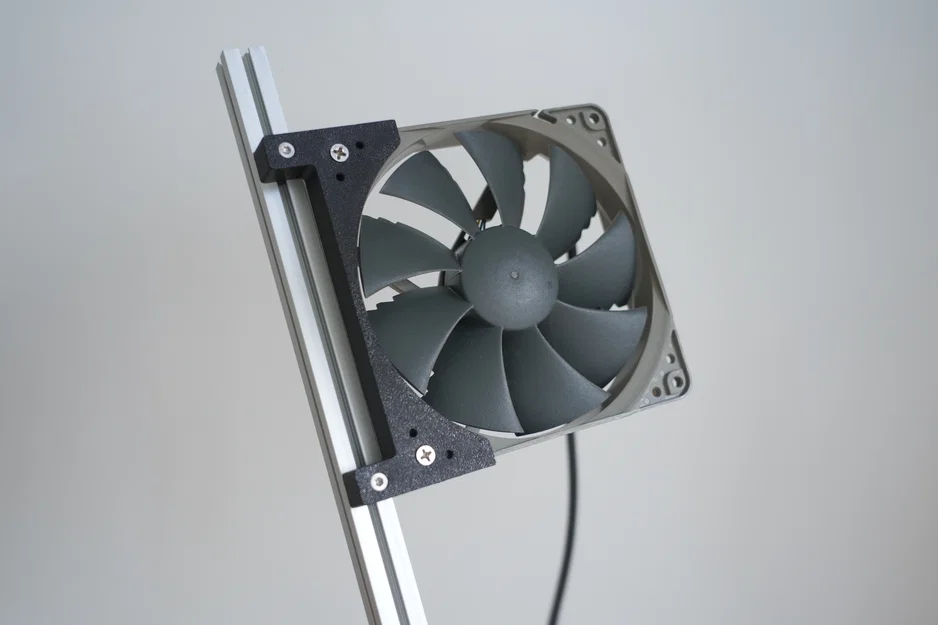

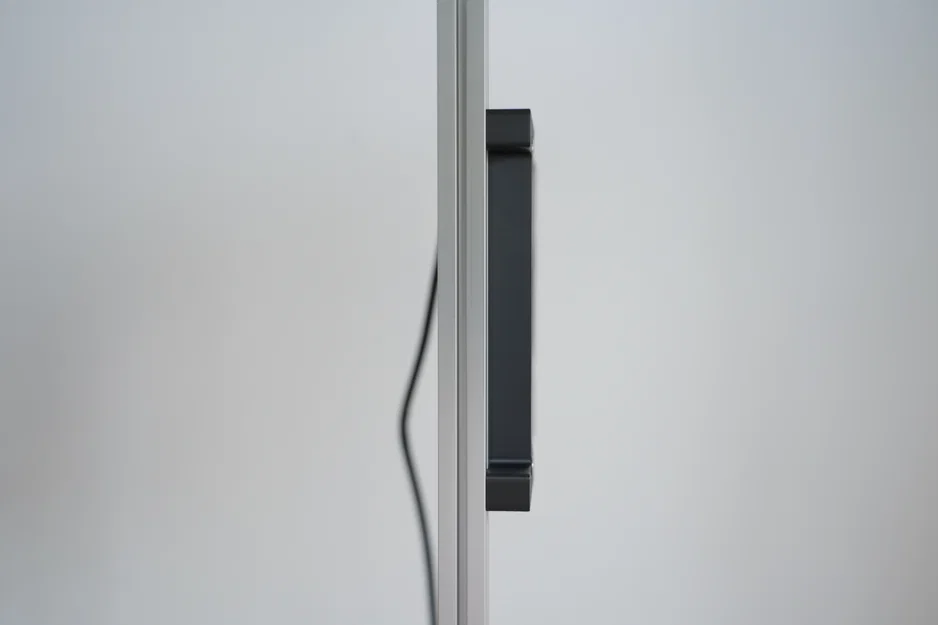

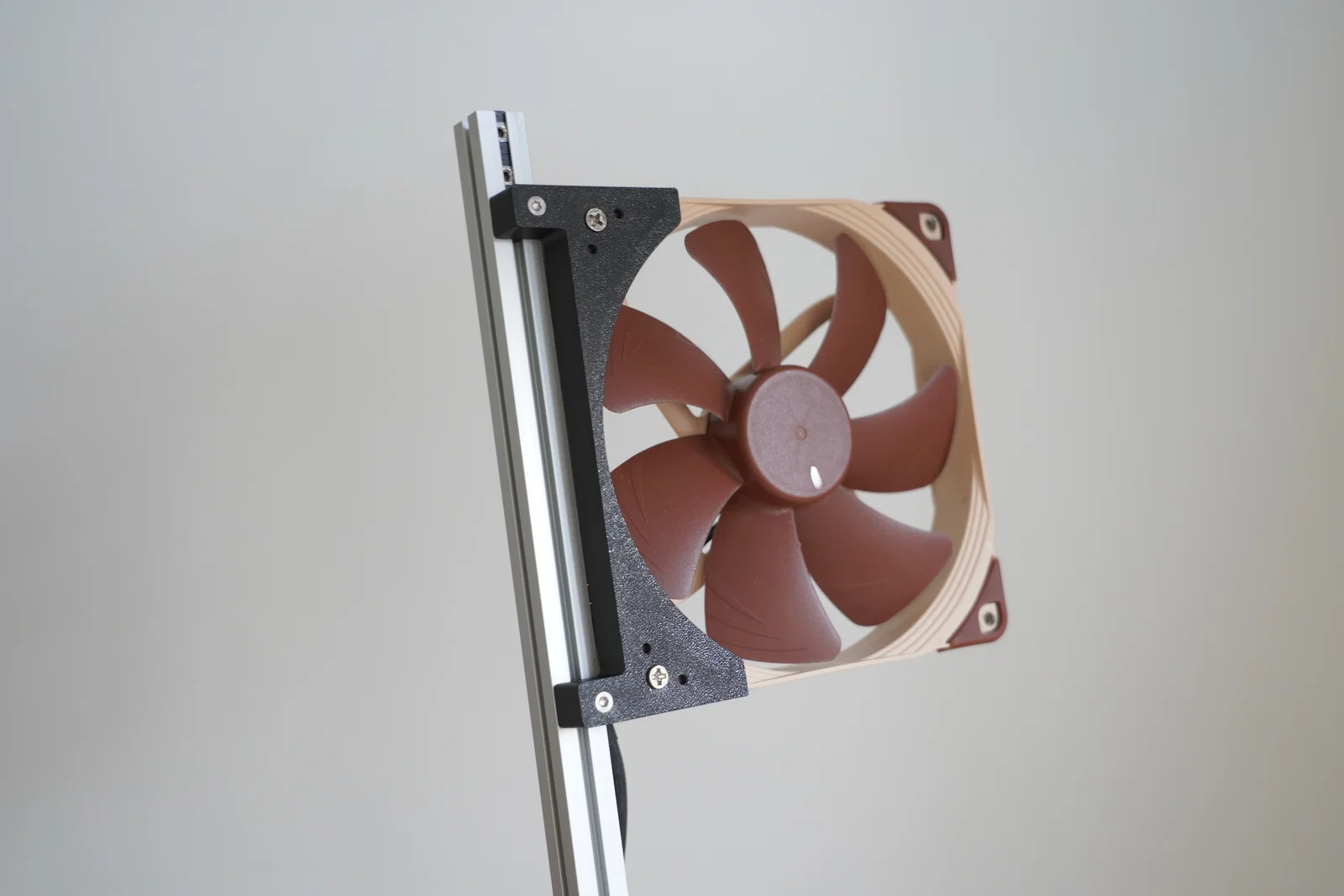

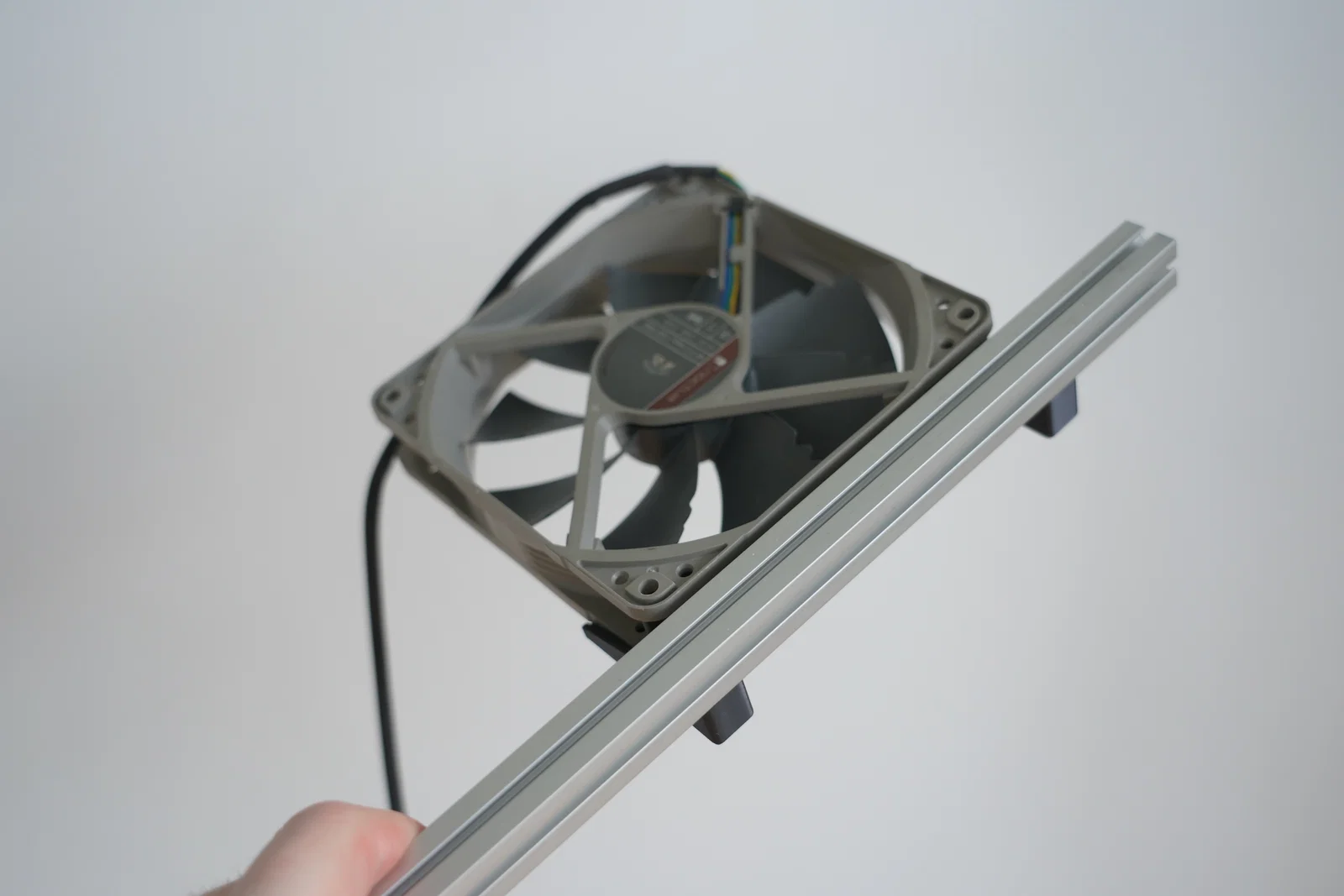

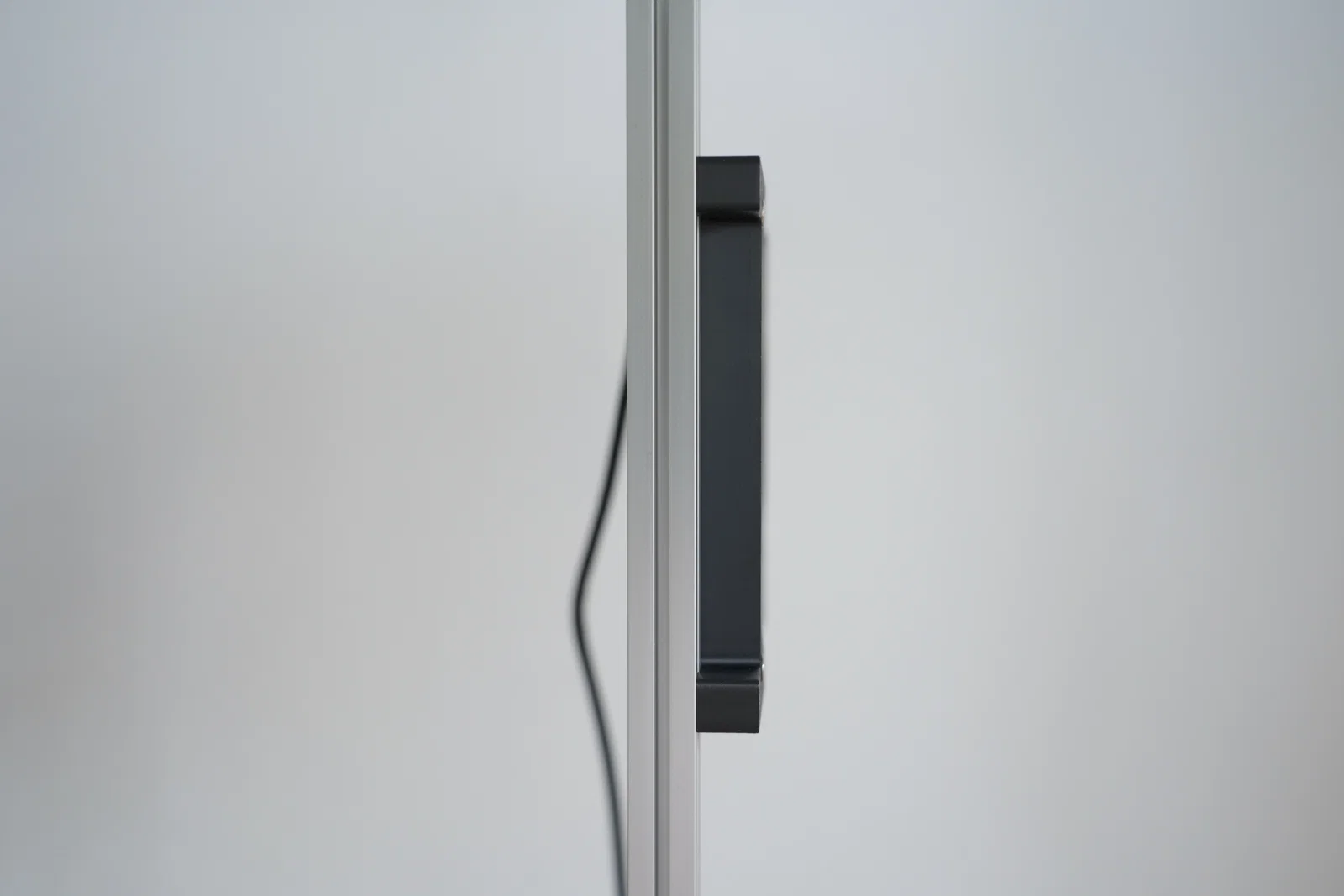

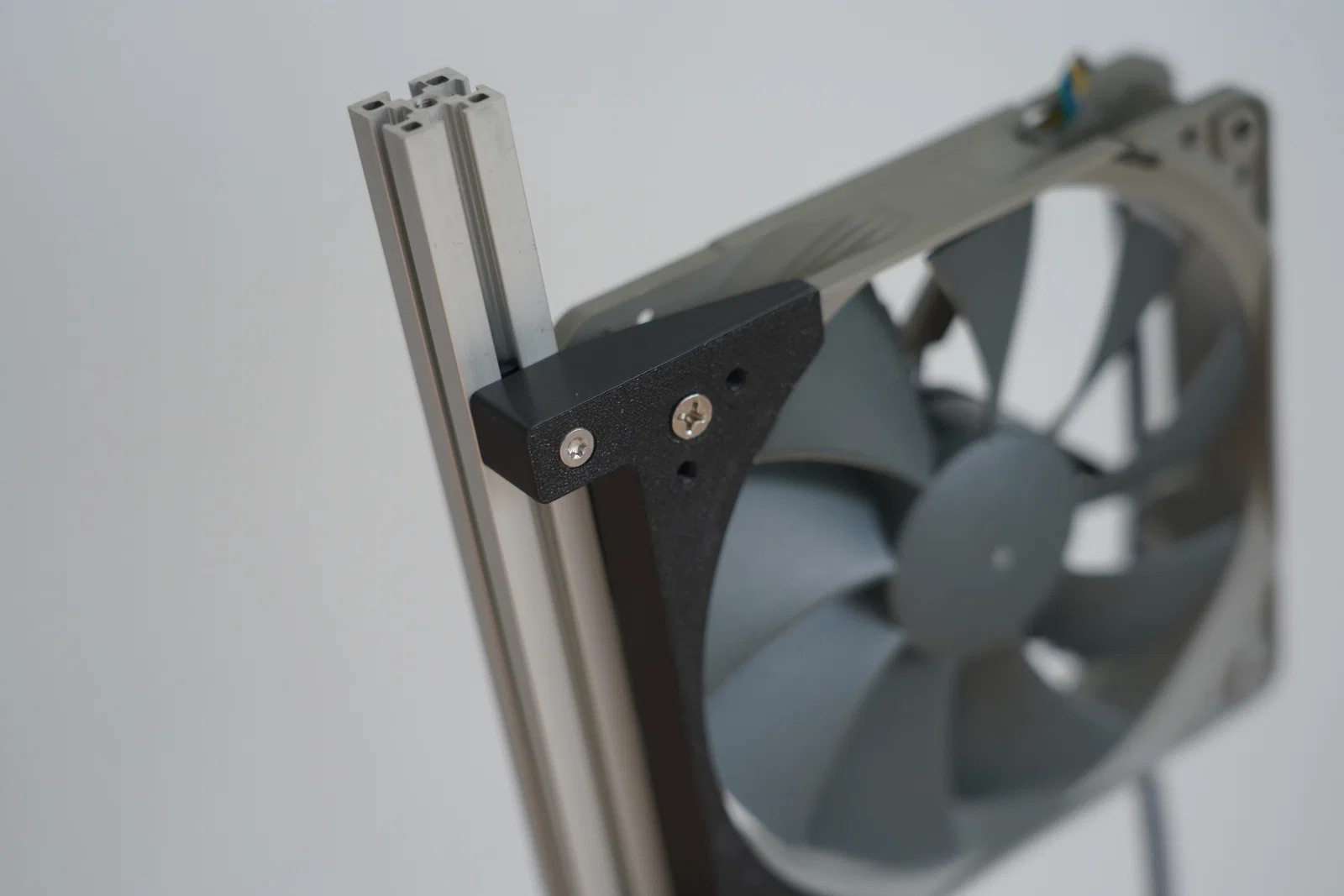

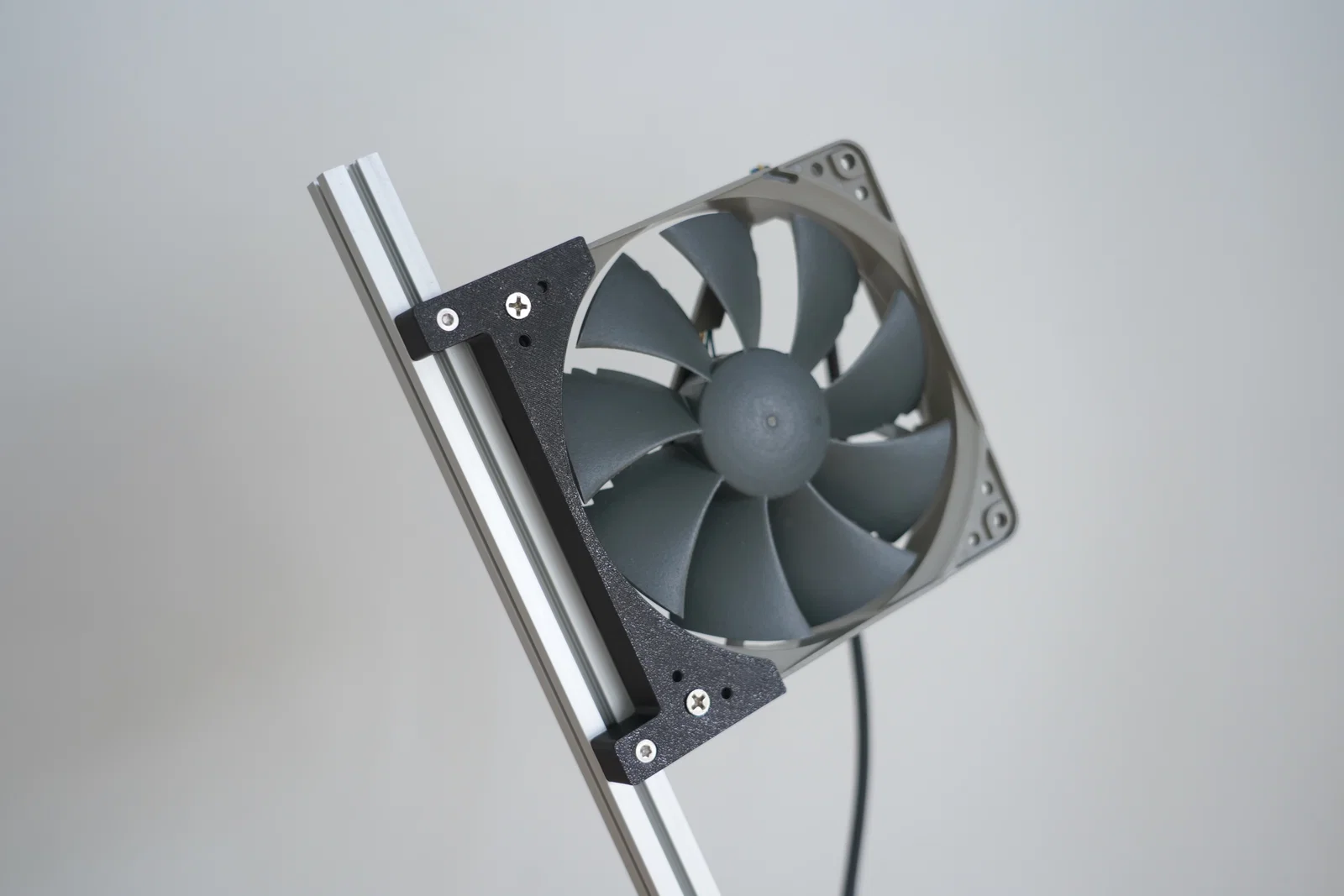

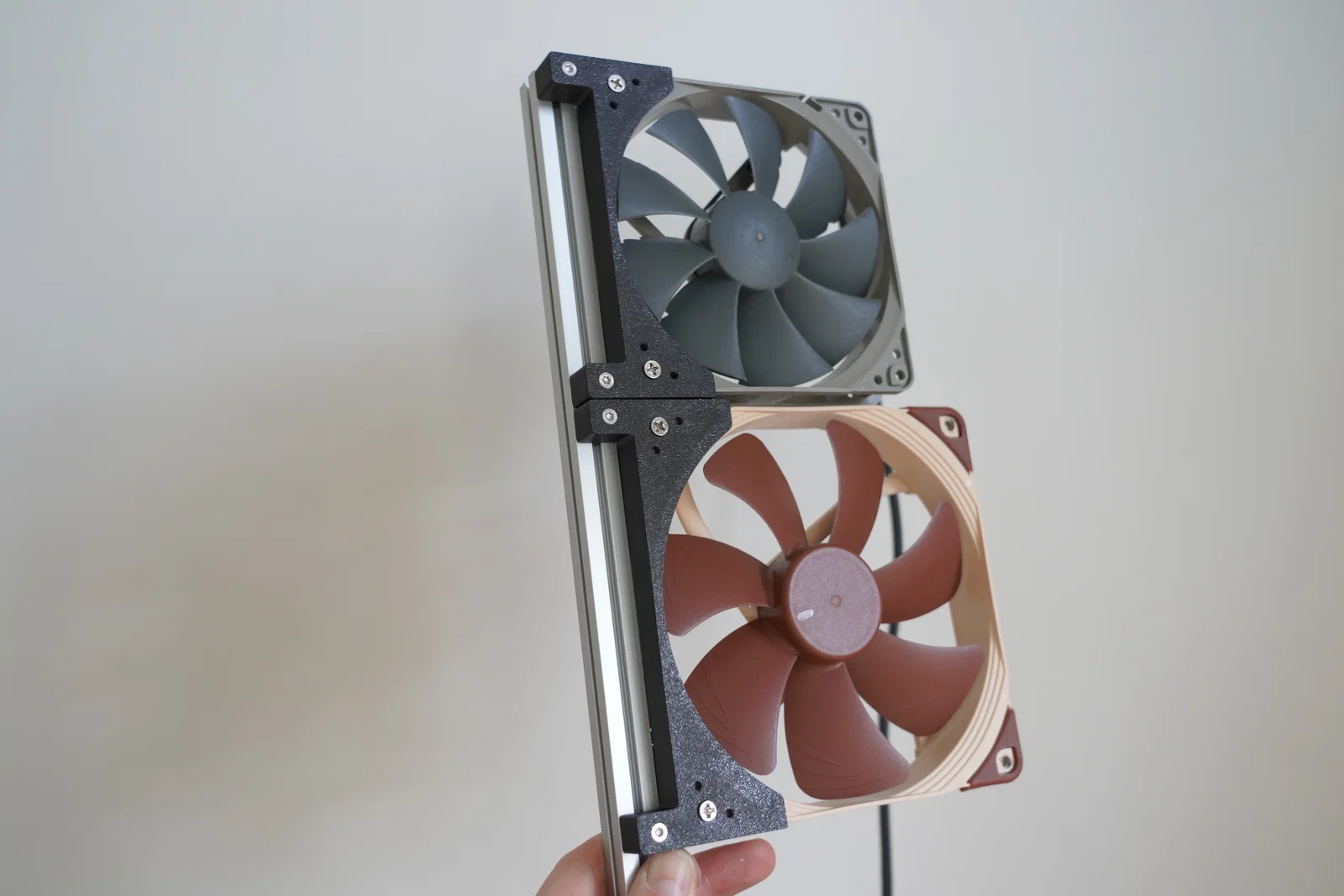

Gá quạt này được thiết kế để gắn thêm quạt cho BeamCase của bạn. Có nhiều kích thước khác nhau cho quạt 120mm, 140mm và 92mm với các độ dày khác nhau. Gá được cố định vào quạt bằng ốc quạt tiêu chuẩn, sau đó bắt vào khung từ phía trong để tối ưu không gian.
Gá này rất phù hợp nếu bạn muốn tiết kiệm chỗ và chỉ cần cố định quạt từ một phía.

Các gá này được thiết kế để dùng chung với case BeamCase ITX dạng modular, có thể xem .

Phần cứng cần có

Ốc vít:
M3x8mm countersunk screws cho phiên bản 17mm (2 cái mỗi gá)
M3x16mm countersunk screws cho phiên bản 25mm (2 cái mỗi gá)
ốc quạt tiêu chuẩn (đi kèm theo quạt của bạn)

Đai ốc:
đai ốc M3 tiêu chuẩn (2 cái mỗi gá)

Hướng dẫn in:

Lý tưởng nhất là in mẫu này bằng vật liệu cứng và chịu nhiệt tốt hơn như PETg hoặc ABS. Để gá hoạt động chuẩn, cần in thật chính xác, vì vậy hãy bù co rút (shrinkage). Bản in này, giống như tất cả chi tiết BeamCase khác, không cần support.

Mình bù co rút của ABS bằng cách scale mẫu lên 100.5% (Bambu Lab P1S và Sunlu ABS), nhưng còn tùy filament, máy in và tốc độ in.
