Extension Simucube cho VI B5 DDU Mount
Extension gắn vào wheel base Simucube (chuẩn 102.5mm linear/145mm) để lắp Velocitas Imperium VI B5 DDU mount khi wheelbase đặt thấp hoặc sau màn hình. Bắt trực tiếp vào bulông M8, có vị trí M5 (nếu cần).
Mô tả

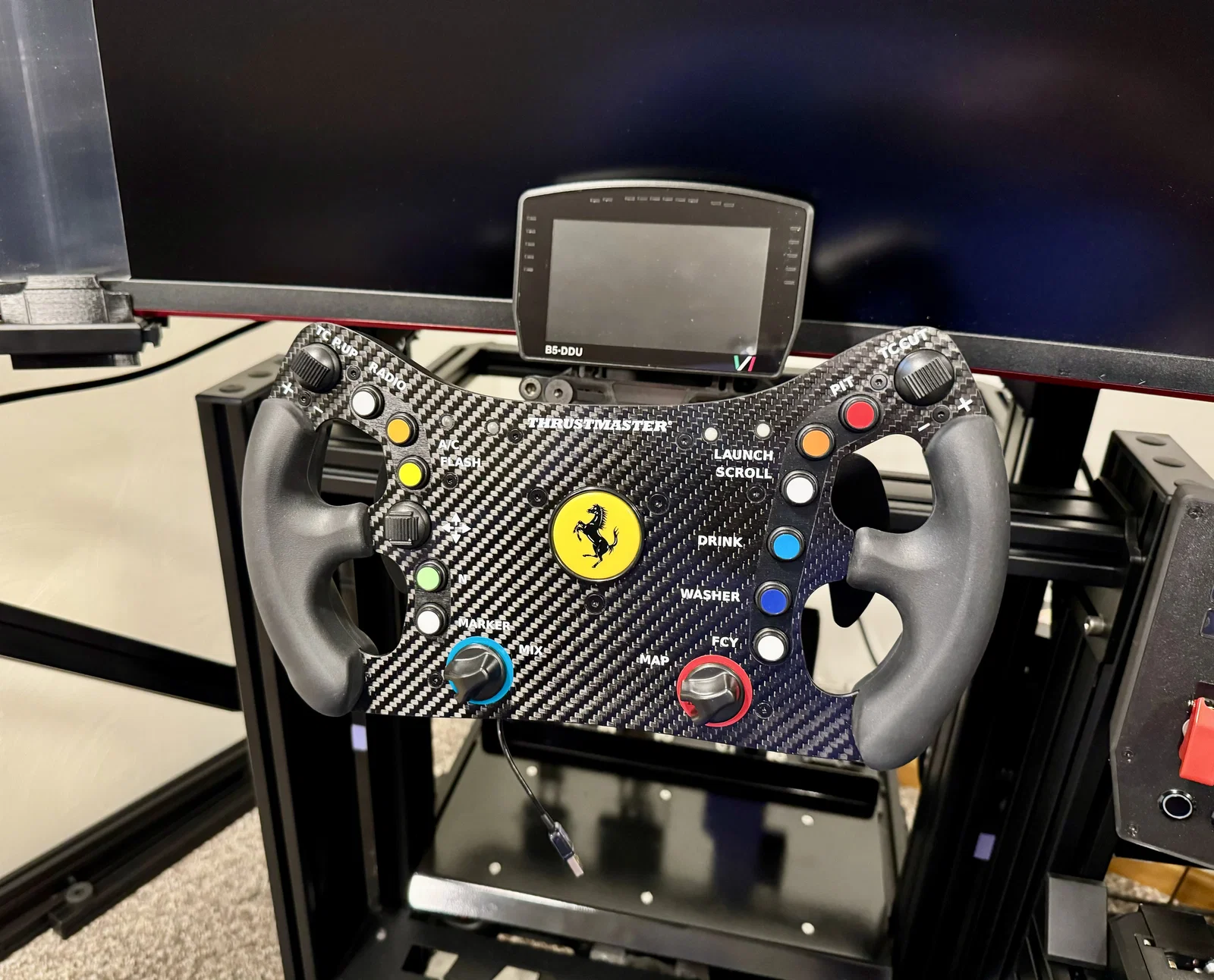

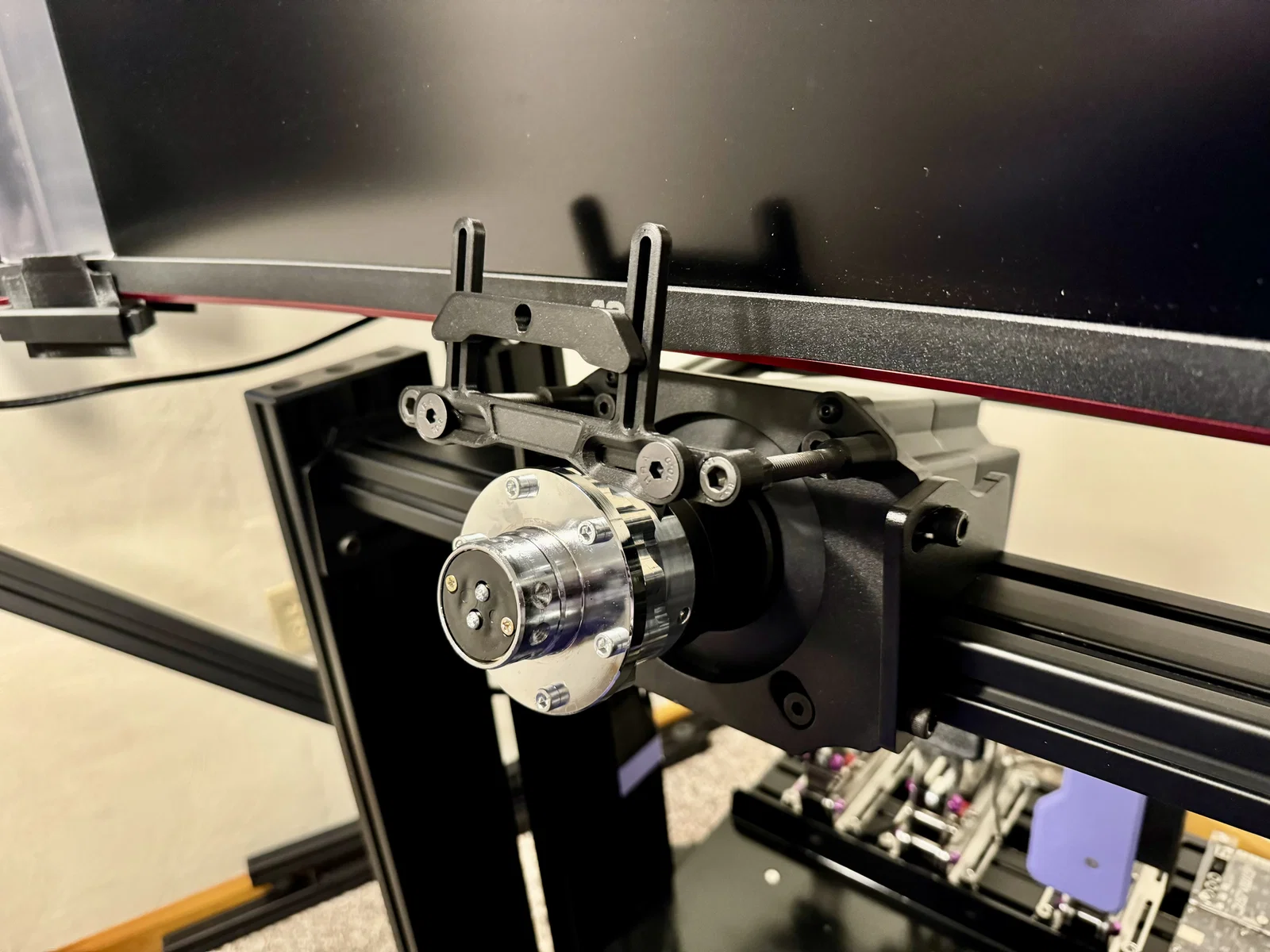

Đây là một phần extension gắn vào wheel base Simucube (hoặc wheelbase khác có kích thước lỗ gắn 102.5mm linear/145mm đường kính) để có thể kết nối Velocitas Imperium DDU mount trong trường hợp wheelbase đặt thấp hơn hoặc nằm phía sau màn hình. Mẫu này bắt trực tiếp vào các bulông M8 zin của wheelbase và có sẵn vị trí cho bulông M5 (cao hơn vị trí bulông M8 là 13mm), nếu bệ gắn có hỗ trợ (ví dụ: Simucube mounting plate của Advanced Sim Racing).
Chiều dài extension sẽ phụ thuộc vào chiều dài bulông M8 mà bạn chọn dùng.
Phần cứng cần có:
- Bulông M8, chiều dài tùy bạn chọn
- Bulông M8x12mm đầu chìm (countersunk) để liên kết VI DDU mount vào extension này
- (Nếu áp dụng) Bulông M5x10mm để bắt vào bệ gắn wheelbase
In 3D:
- Tăng số perimeters để tăng độ cứng, mình in 4 lớp.
- Nozzle 0.4mm
- Layer height 0.2mm
- Infill 30–40% (mình thích gyroid)
Gợi ý sau khi in:
- Bạn có thể tự taro ren trực tiếp bằng bulông M8 bạn chọn, nhưng khuyến nghị dùng mũi taro M8 để ren đẹp và sạch hơn.

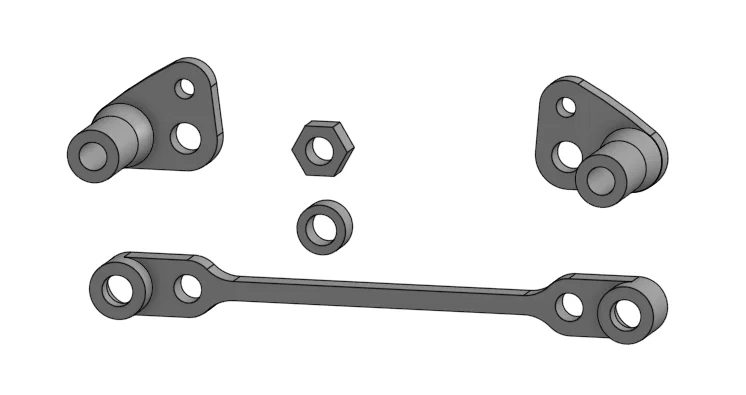

- Các phần cần taro:
- các lỗ nhô ra trên chi tiết “LEFT” và “RIGHT”
- hai lỗ phía trong trên chi tiết “CENTER”
- bất kỳ chi tiết “NUT” nào được dùng

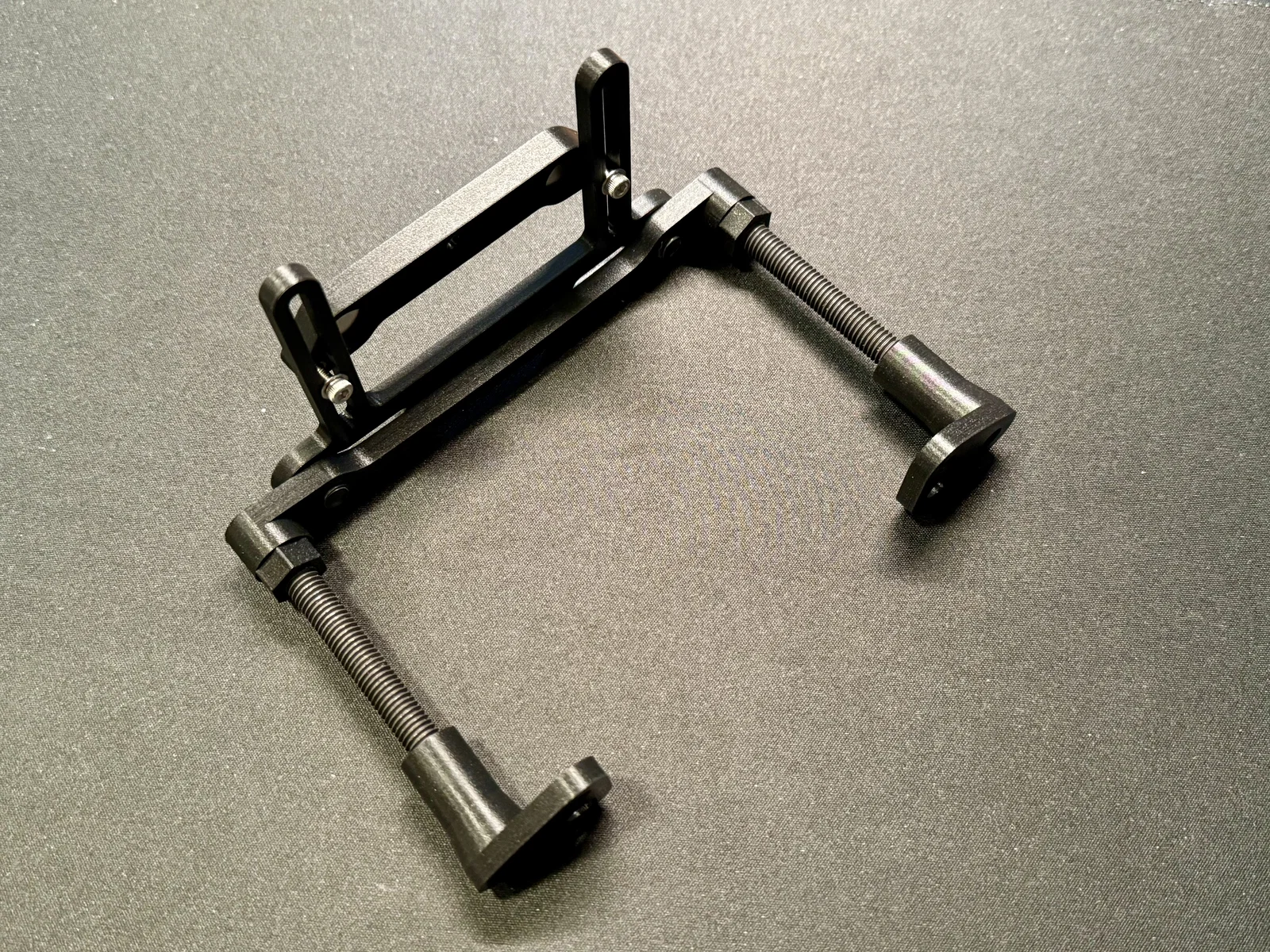

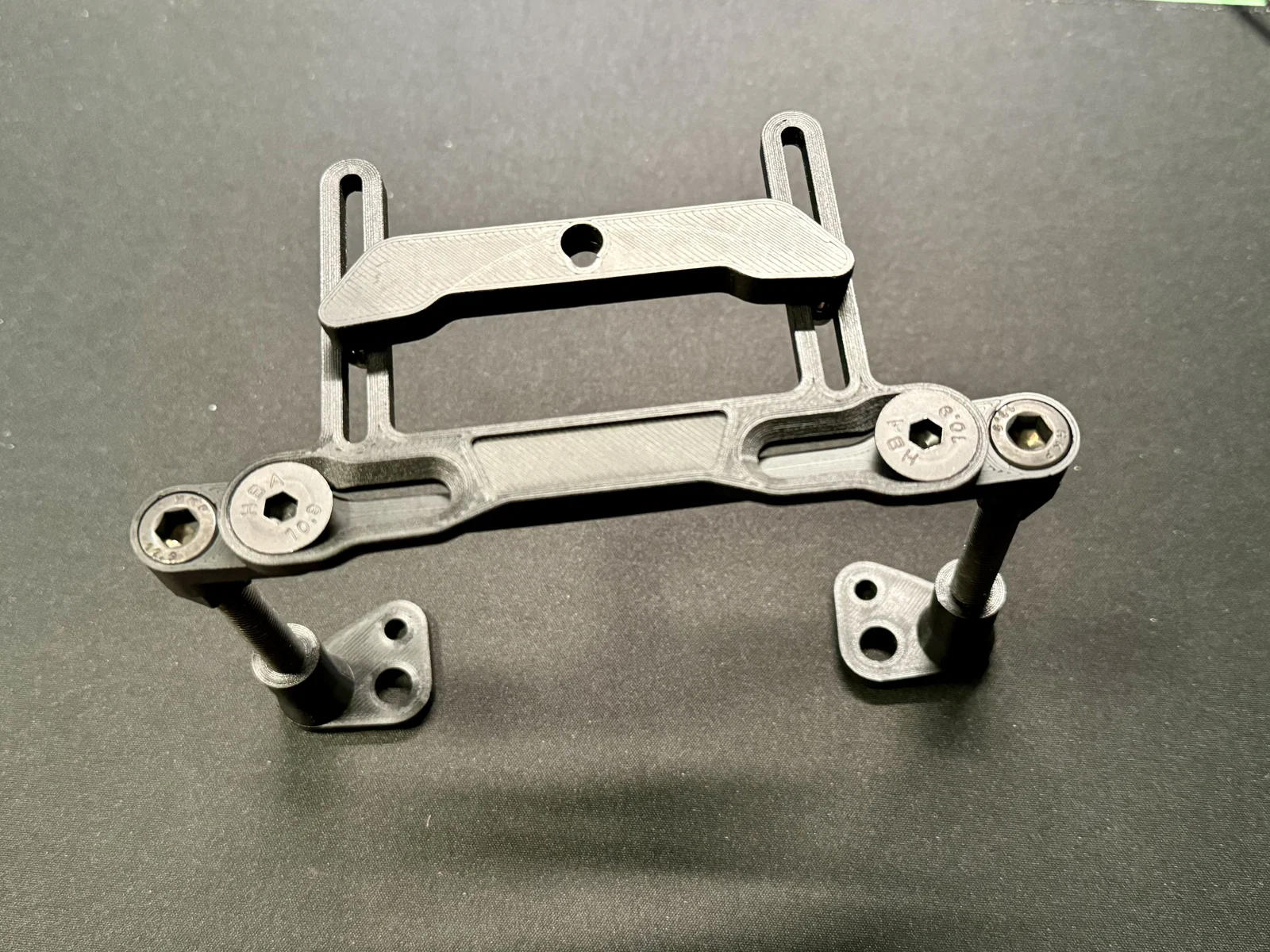

- Khuyến nghị đặt “NUT” ở giữa đầu bulông và chi tiết “CENTER” để giữ bulông M8 dài cố định sau khi bạn canh được chiều dài extension mong muốn (xem hình minh họa).
- (Nếu áp dụng) Có kèm “SPACERS” 6mm để luồn vào bulông M8 gắn wheelbase, đặt PHÍA SAU chi tiết “LEFT” hoặc “RIGHT” và chèn vào bệ gắn wheelbase. Mục đích là giảm độ flex và đảm bảo wheelbase được siết chặt.
