Adapter gắn PSU Dell Optiplex SFF vào case ATX
Tấm adapter plate giúp gắn bộ nguồn Dell Optiplex SFF vào thùng máy ATX. Khuyến nghị in PLA với 4 outer walls và tăng infill nếu lắp PSU ở top case. Dùng 4 vít 6-32 và tái sử dụng vít PSU Dell, cần ~23 cm khoảng trống.
Mô tả
Tấm adapter để gắn bộ nguồn từ Dell Optiplex SFF vào thùng máy chuẩn ATX.
In 3D (Printing)

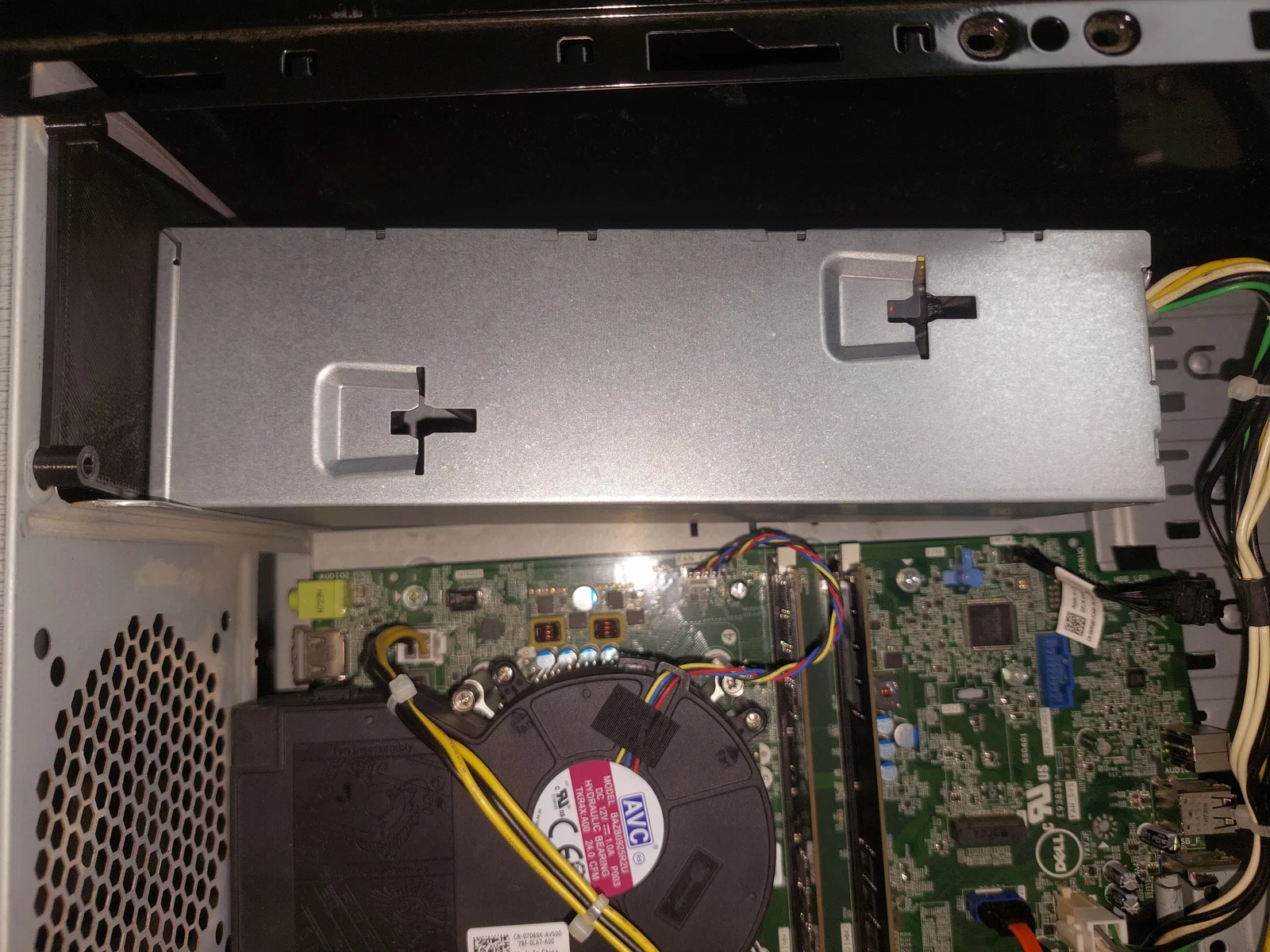

In bằng PLA với 4 lớp vách ngoài (outer walls) và infill 20%. Với các thiết lập này, bộ nguồn có thể bị xệ nhẹ (xem hình), nên khuyến nghị tăng infill nếu bạn gắn PSU ở vị trí phía trên (top) của case.
Lắp đặt (Mounting)

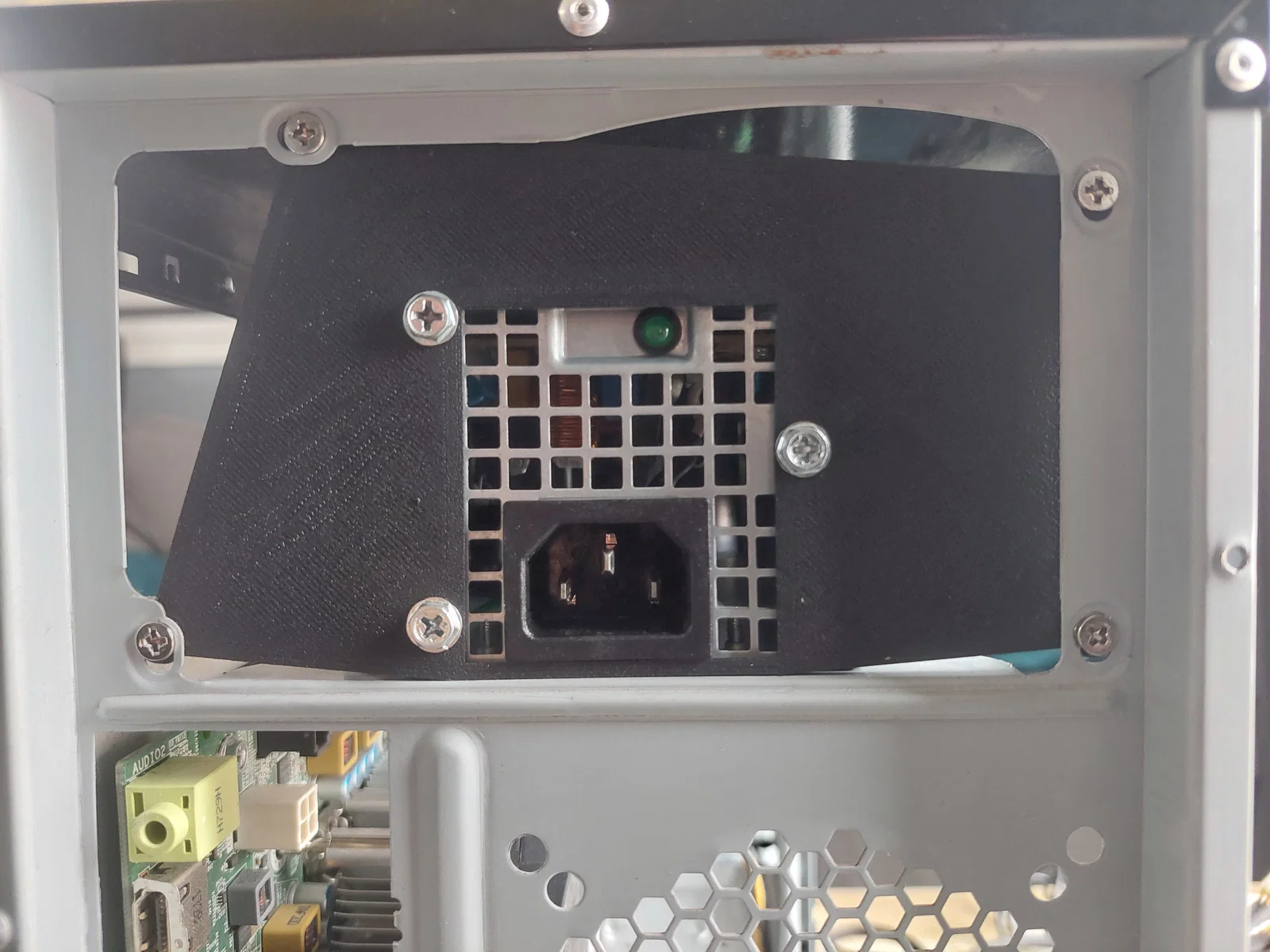

Dùng 4 vít 6-32 (vít PSU ATX tiêu chuẩn) vặn trực tiếp vào tấm adapter, và có thể tận dụng lại vít của PSU Dell để bắt PSU lên tấm. Lưu ý bạn cần khoảng ~23 cm khoảng trống để lắp vừa PSU trong case.
