Bản mới: Lens collar (tripod) fully parametric, Arca plate

CẢNH BÁO: Mình phát hiện file này giờ không còn hoạt động ổn với các phiên bản Fusion hiện tại nữa. Bạn vẫn có thể thử, nhưng nếu có chuyện lạ xảy ra khi chỉnh parameters thì mình sẽ không thể hỗ trợ...

****************

Đây là bản remix từ parametric lens collar của mình, có thêm một parameter mới có thể cực kỳ hữu ích: giờ bạn có thể đổi góc của các flange. Cái này rất quan trọng khi vị trí collar trên lens đủ gần thân máy, khiến một trong hai flange có thể đụng vào phần grip của camera khi gắn lens lên máy.

Ban đầu mình tính thay luôn file model gốc bằng bản này, nhưng thử nghiệm ban đầu cho thấy parameter mới này làm các parameter khác dễ “cản nhau” hơn. Dù vẫn có thể dùng dải giá trị rộng hơn mức thường cần, nhưng model gốc bền vững hơn nhiều về mặt tương tác giữa các parameter, nên mình quyết định upload bản mới này như một lựa chọn thay thế, chứ không phải để thay thế.

Cách dùng

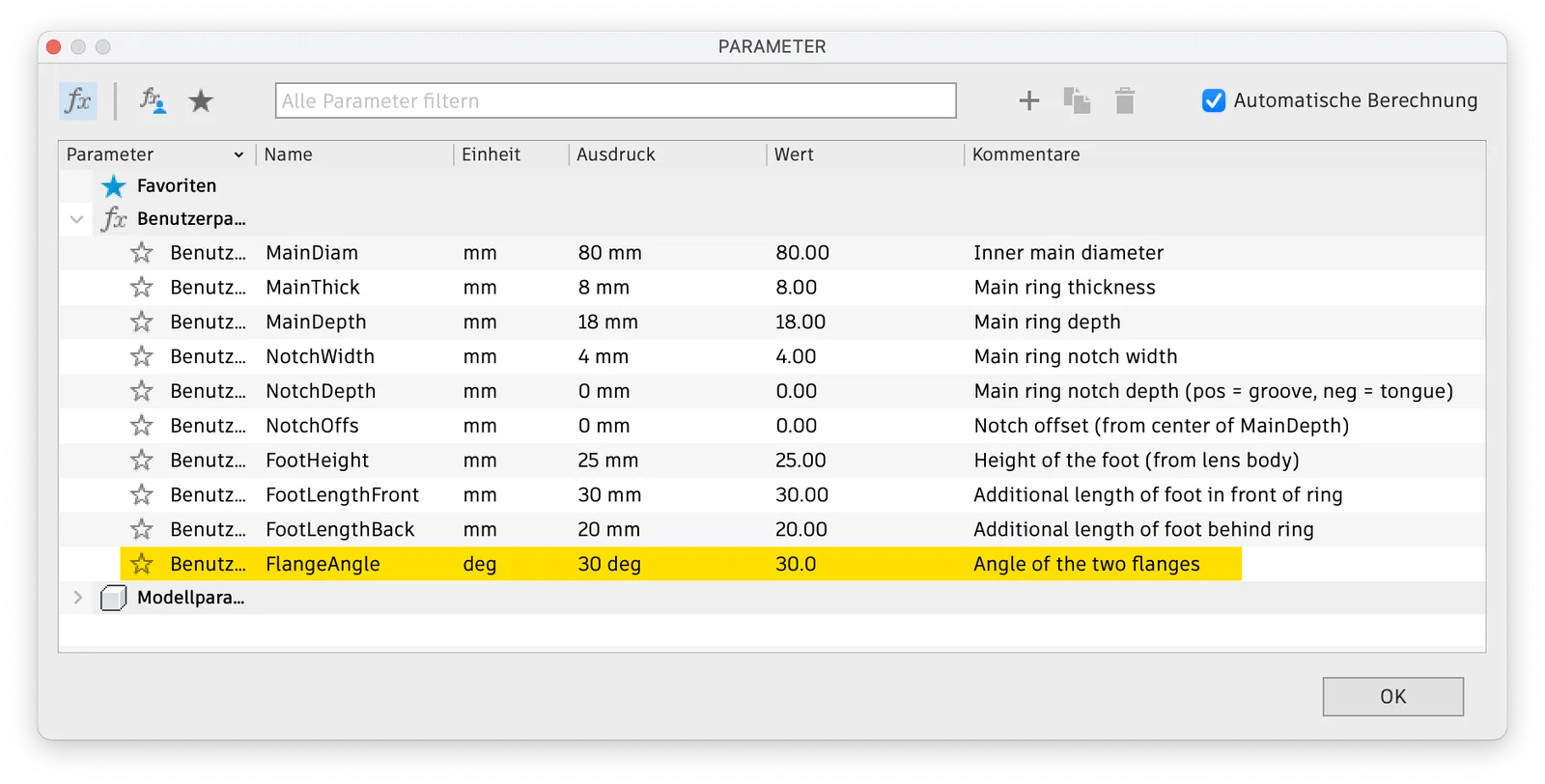

Nói chung cách dùng file giống hệt bản gốc (nếu cần hướng dẫn, bạn xem ở đây), chỉ khác là giờ trong hộp thoại User Parameter của Fusion có thêm một tuỳ chọn:

(Click hình để phóng to)

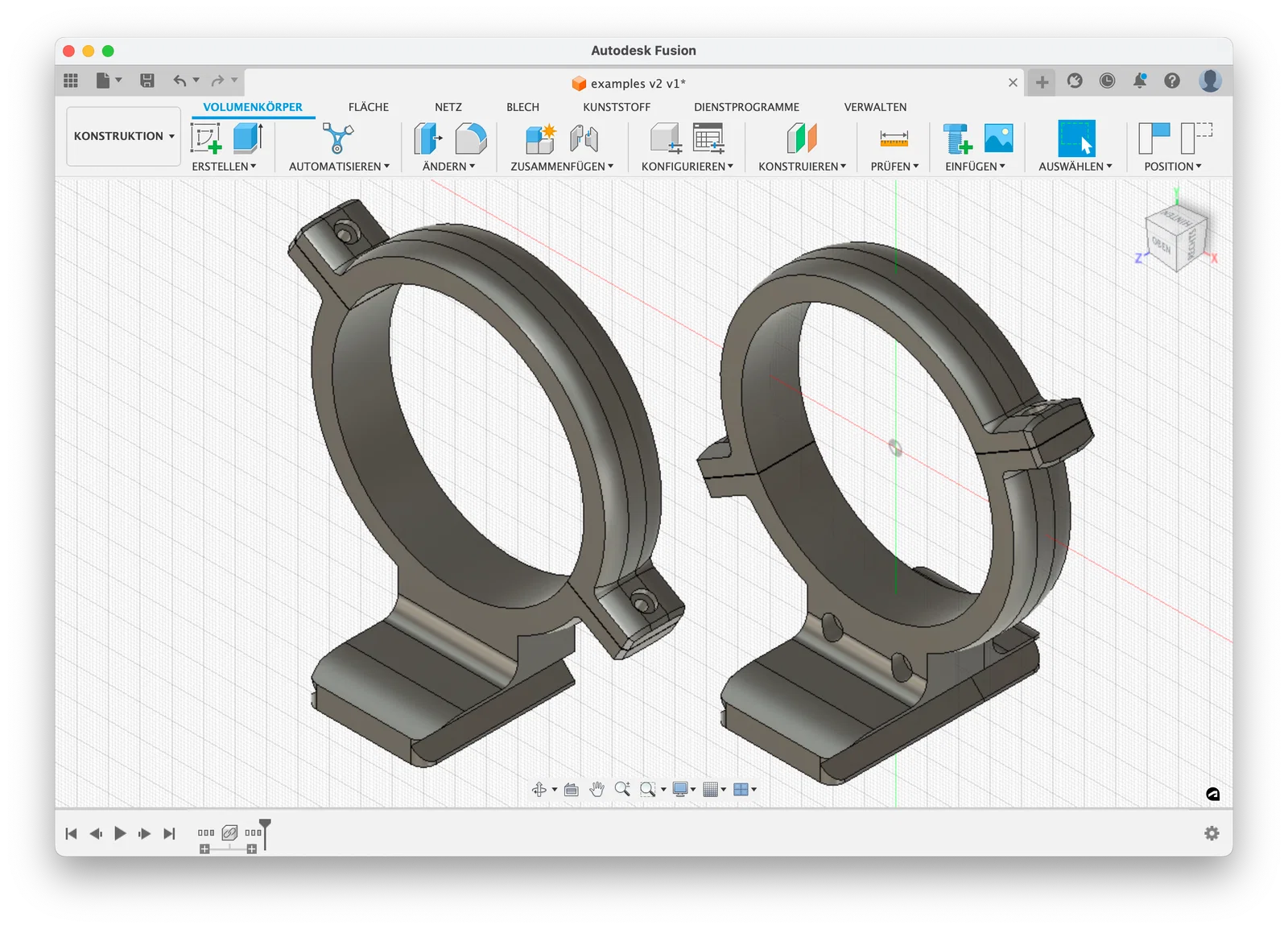

Bằng cách nhập một góc (dương hoặc âm) cho parameter “FlangeAngle”, bạn có thể đổi vị trí của hai flange trên vòng collar. Dĩ nhiên giá trị này không thể chỉnh tuỳ ý. Dải góc chấp nhận được phụ thuộc vào bề rộng ngoài của ring — ring càng lớn thì góc khả dụng càng lớn (vì các flange không được đụng vào phần foot).

Cách an toàn nhất để ra đúng kết quả mong muốn là nhập các giá trị parameter theo thứ tự sau: 1. FootLength
2. MainDiam
3. MainThick
Rồi các parameter còn lại nhập theo thứ tự bất kỳ.

Nếu làm vậy vẫn không ra kết quả mong muốn, bạn đừng cố chỉnh lại các giá trị lần nữa. Thay vào đó, bấm “OK”, rồi undo (Cmd/Ctrl-Z), sau đó mở lại hộp thoại Parameters từ đầu.

Nếu không có cách nào tạo được cái collar bạn muốn bằng file này, bạn báo giúp mình qua phần bình luận, mình sẽ xem thử có thể làm gì. Dù sao thì vẫn còn file cũ/file gốc — như đã nói, nó “cứng cáp” hơn về dải giá trị parameter có thể dùng.
