Kẹp giữ cáp góc 90° dạng tham số (Parametric corner cable holder)

Tác giả fifteenforty_25810

Lượt tải: 2.973
Lượt thích: 2.187
Lượt coi: 12.087
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 5 file · 9,7 MB· 9,7 MB

File 5 9,7 MB

corner_cable_holder_fifteenforty_6-2mm-3_v0_1777173676.stlSTL · 2,5 MB
corner_cable_holder_fifteenforty_v0_1777173677.f3dF3D · 1,1 MB
corner_cable_holder_fifteenforty_6-2mm-1_v0_1777173678.stlSTL · 2,5 MB
corner_cable_holder_fifteenforty_6-2mm_v0-3_0.2mm_PLA_MK3S_1h37m_1777173678.gcodeGCODE · 2,5 MB
corner_cable_holder_fifteenforty_6-2mm-1_v0_0.2mm_PLA_MK3S_51m_1777173680.gcodeGCODE · 1,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #340028
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 26/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: cablemanagement

Mô tả

Giới thiệu

Lấy cảm hứng từ "Cable Corners... keep cables in corners!" của muzz64 trên Thingiverse

Thiết kế parametric bằng Fusion 360

Mẫu này dành cho các loại cáp nhạy với việc bẻ cong, như Cat 6 và Cat 6A. Với các loại cáp này, độ cong của khúc bẻ được xác định theo đường kính ngoài của cáp. Ví dụ, mình dùng cáp Cat 6 của FS.com có đường kính ngoài 6.2mm. Vậy bán kính uốn sẽ là 4✕6.2mm = 24.8mm.

Chúc bạn đi dây gọn gàng.

In ấn

Dễ thôi! Đặt mẫu nằm phẳng trên bàn in. Không cần support, khỏi lo.

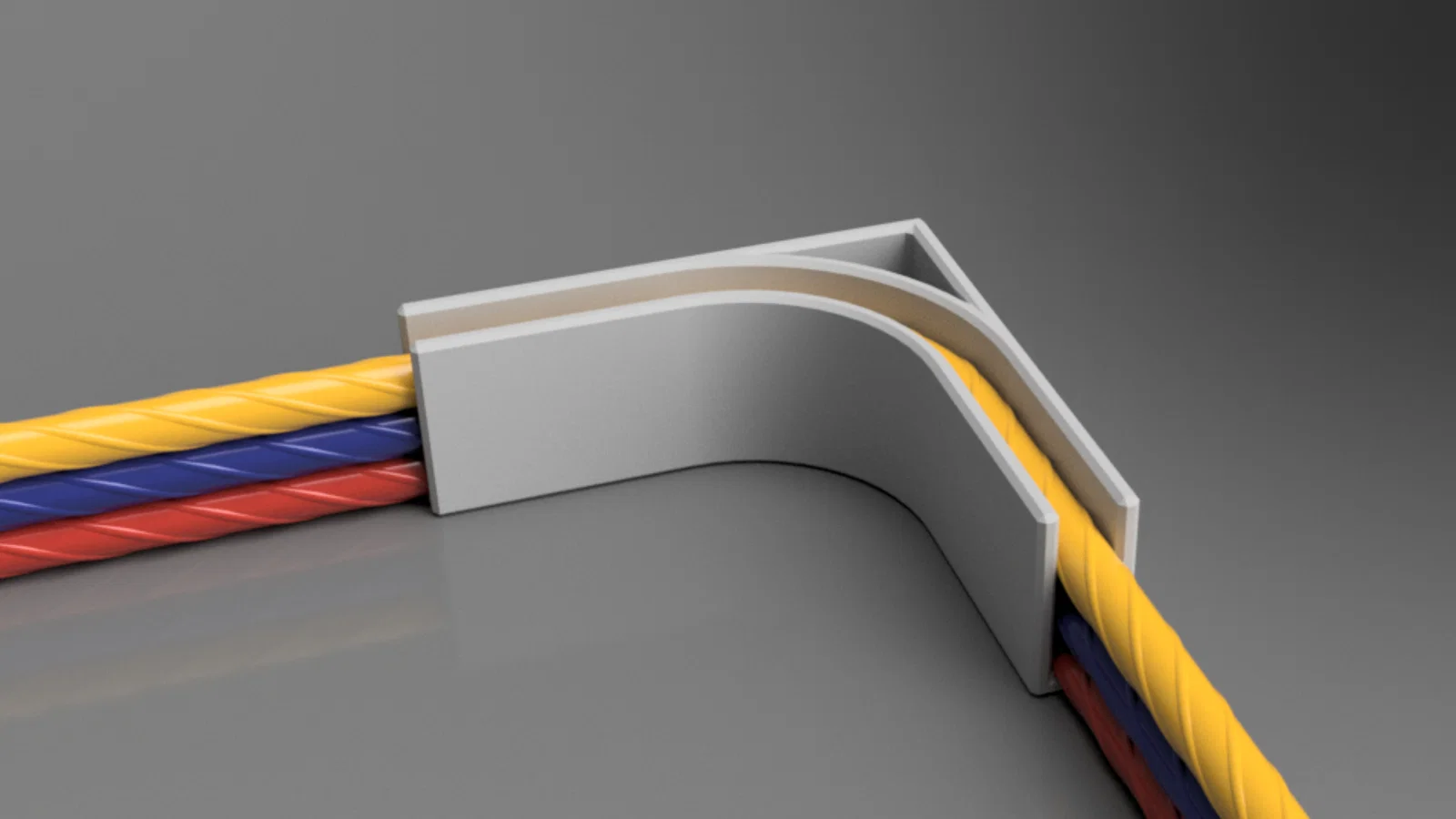

Mình đã upload bản 1 dây và 3 dây cho cáp có OD 6.2mm.

Tùy chỉnh

Tải file F3D (Fusion 360 archive) về và mở trong Fusion 360. Vào “Modify > Change Parameters” rồi chỉnh các thông số theo nhu cầu. Hầu hết mọi người chỉ cần chỉnh 2 tham số CableOD và CableCount.
