Hộp Nam Châm (Parametric) - Magnetic Box (Parametric)

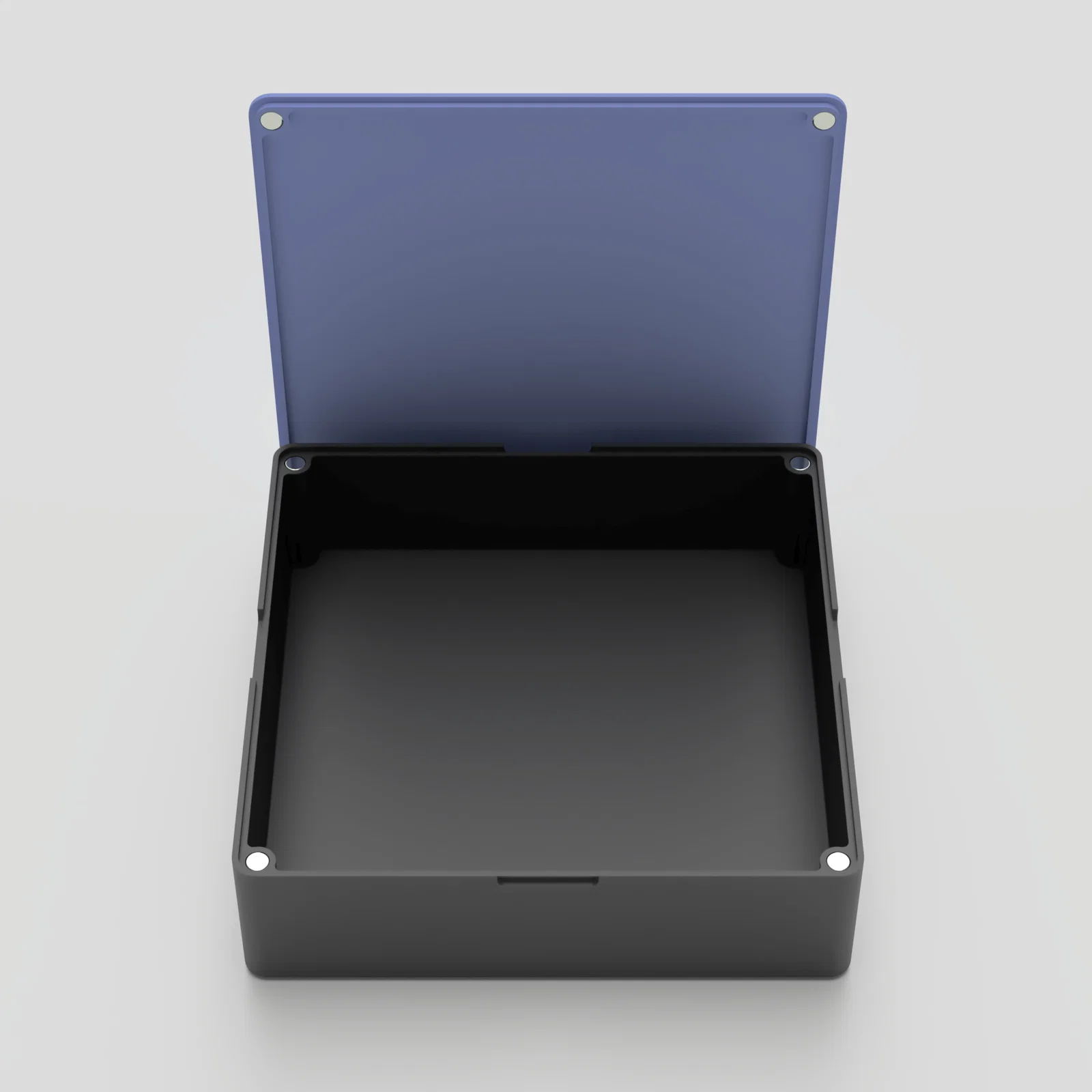

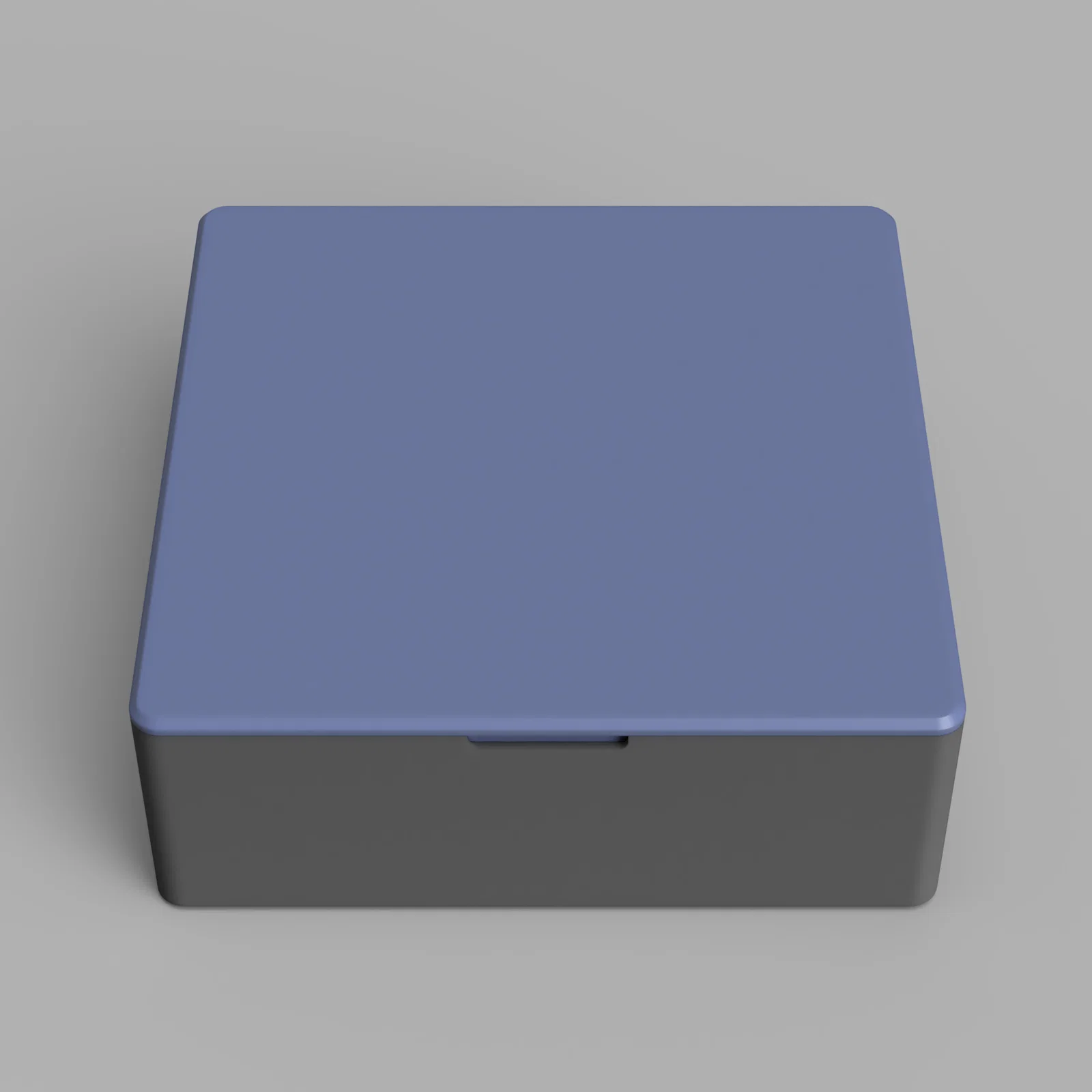

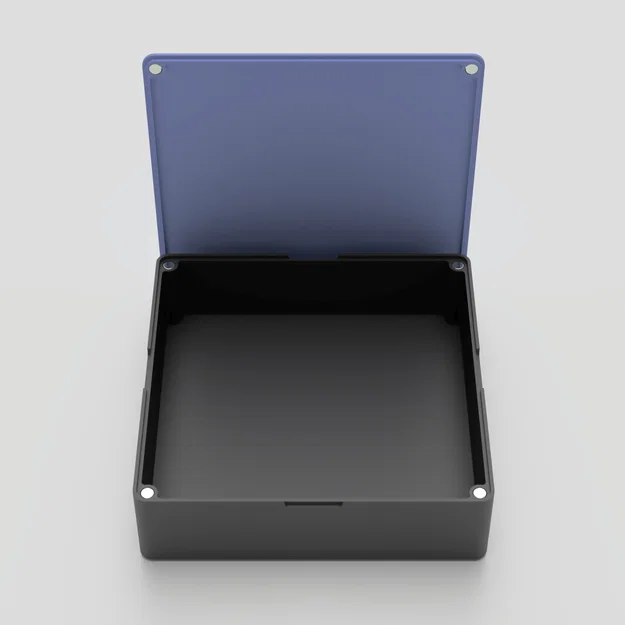

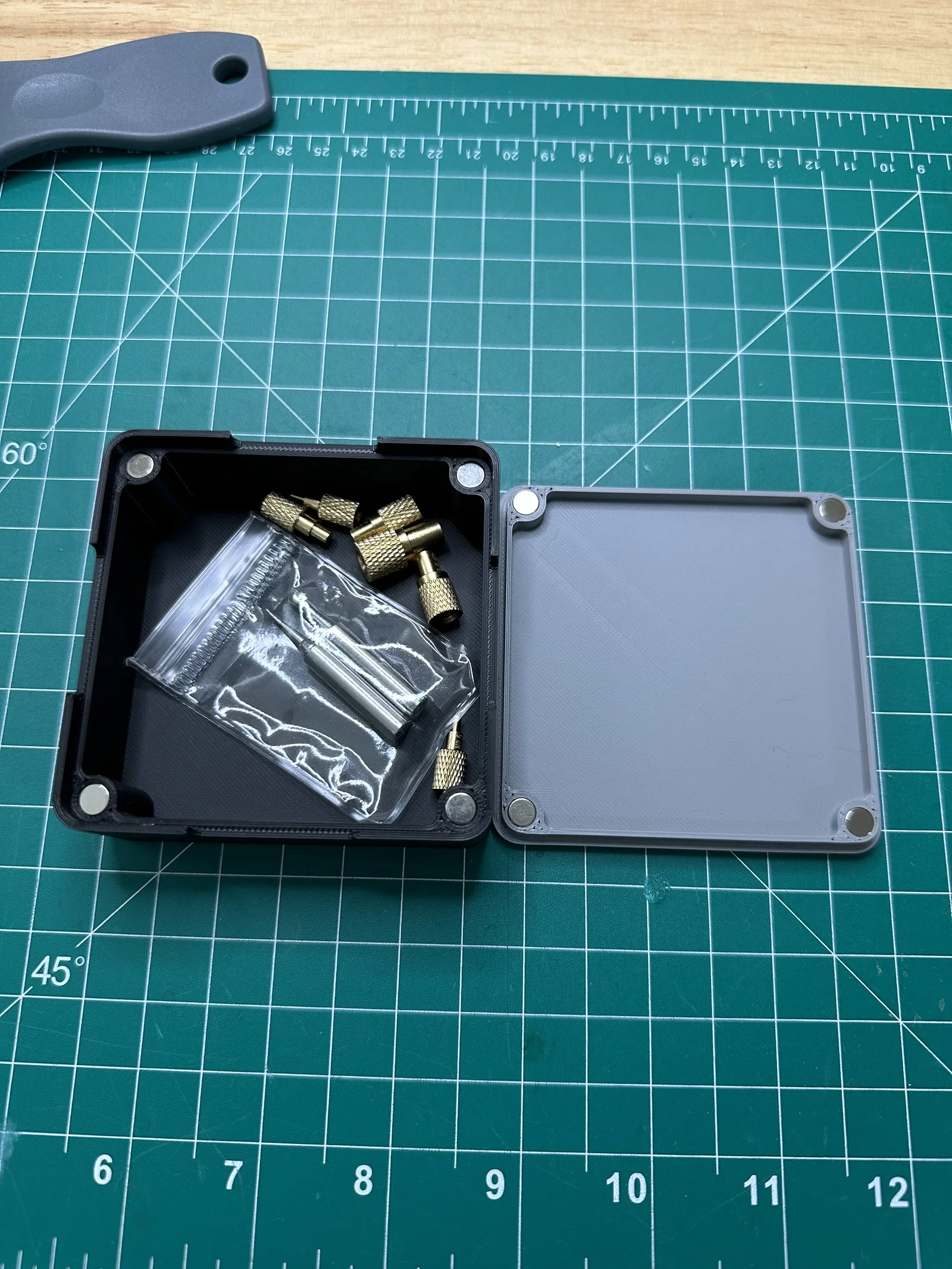

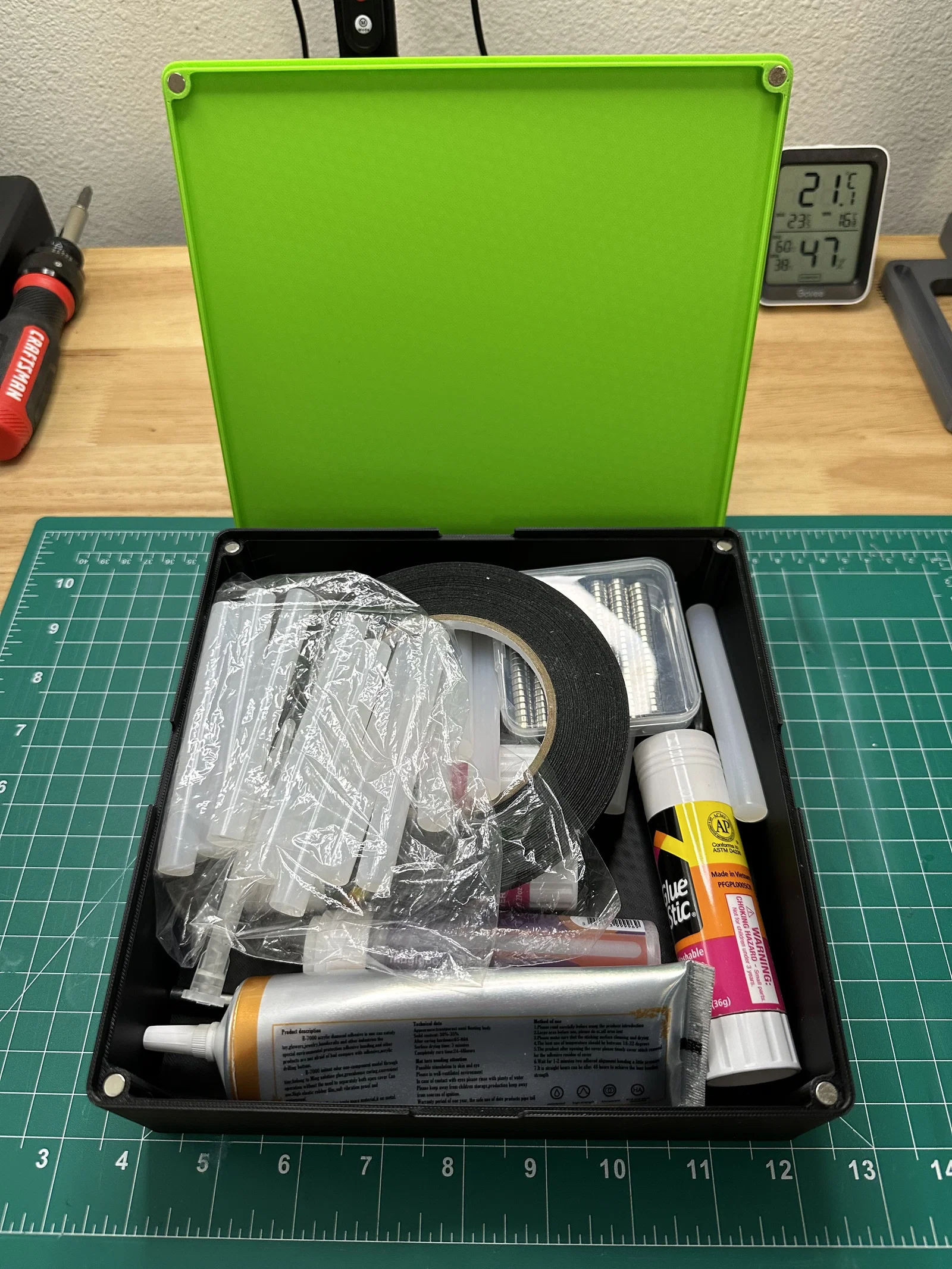

Hộp nam châm đa dụng, tùy biến được rất nhiều. Mình muốn kiểu hộp như vầy mà kiếm hoài không ra cái nào “đủ bài” (đúng nghĩa đen luôn). Vậy là tự làm luôn, tiện thể biến thành một dự án học để hiểu thiết kế parametric trong Fusion 360.

Bản redesign cập nhật đã có sẵn!

Tùy biến

Length, Width, Depth

Kích thước phần lòng hộp (không gian bên trong).

Wall Thickness

Độ dày thành hộp và kích thước các chamfer/fillet. Thực tế thành hộp sẽ dày gấp đôi để chừa phần gờ (lip) quanh nắp và tăng độ cứng.

Lip Height

Chiều cao gờ (lip) cho nắp nam châm. Lip cao hơn sẽ làm mặt “kệ” bên trong hộp thấp xuống, còn lại không ảnh hưởng kích thước.

Notch Width/Offset

Bề rộng/vị trí rãnh để cạy/lấy nắp. Độ sâu rãnh có mức tối thiểu bằng 2 lần lip height. Tăng độ sâu sẽ cộng thêm vào giá trị này.

Magnet Diameter/Height

Kích thước nam châm sử dụng. Nam châm lớn sẽ giữ nắp chắc hơn nhưng sẽ chiếm thêm không gian ở các góc.

Foot Diameter/Height

Kích thước chân cao su hoặc TPU (thậm chí có thể dùng nam châm) ở đáy. Tham số height quyết định độ sâu phần khoét cho chân cao su. Tham số này không nên vượt quá wall thickness.

Tolerance

Offset cộng thêm cho tất cả lỗ, phần inset và gờ (lip) quanh nắp. Mặc định là 0.2mm và thường đủ cho máy in đã cân chỉnh ổn.

In ấn

Mặt trên của nắp nên đặt úp xuống build plate. Có thể bạn cần lật (flip) model để đúng hướng.

Đa số profile tiêu chuẩn với layer height 0.2mm đều chạy ổn. Dùng từ 2 vòng tường (wall loops) trở lên và infill ít nhất 15% tùy theo độ bền bạn muốn. Các file STL dựng sẵn đã được cộng tolerance 0.2mm cho lỗ nam châm/lỗ chân và phần nắp.

Các phần khoét chân có thể làm giảm độ bám bàn in, nhất là với các filament dễ cong vênh như ASA/ABS. Mình đã cho inset khá sâu để giảm vấn đề này, nhưng tùy máy và vật liệu có thể vẫn cần brim. Bạn cũng có thể bỏ hoàn toàn chân bằng cách set height = 0.

Hộp không có chi tiết nhỏ nào dễ gây lỗi khi dùng layer/nozzle dày hơn. Tuy nhiên, với nozzle lớn hơn 0.6mm thì có thể bạn cần chỉnh lại tham số wall thickness.

Lắp ráp

Các STL dựng sẵn dùng nam châm 6x3mm và chân cao su 10x3mm. Một cách canh hướng nam châm mình thấy rất hiệu quả là cầm một chồng nam châm, rồi ấn từng viên vào từng lỗ. Sau đó trượt chồng nam châm ra để viên nam châm nằm lại trong lỗ. Khi làm phần nắp thì dùng mặt còn lại của chồng nam châm, vậy là hầu như lần nào cũng đúng cực (orientation).

Tolerance mặc định thường cho phép ép khít (press-fit) nam châm. Nếu nam châm không vừa hoặc bạn muốn dán keo thì có thể chỉnh thêm trong slicer.

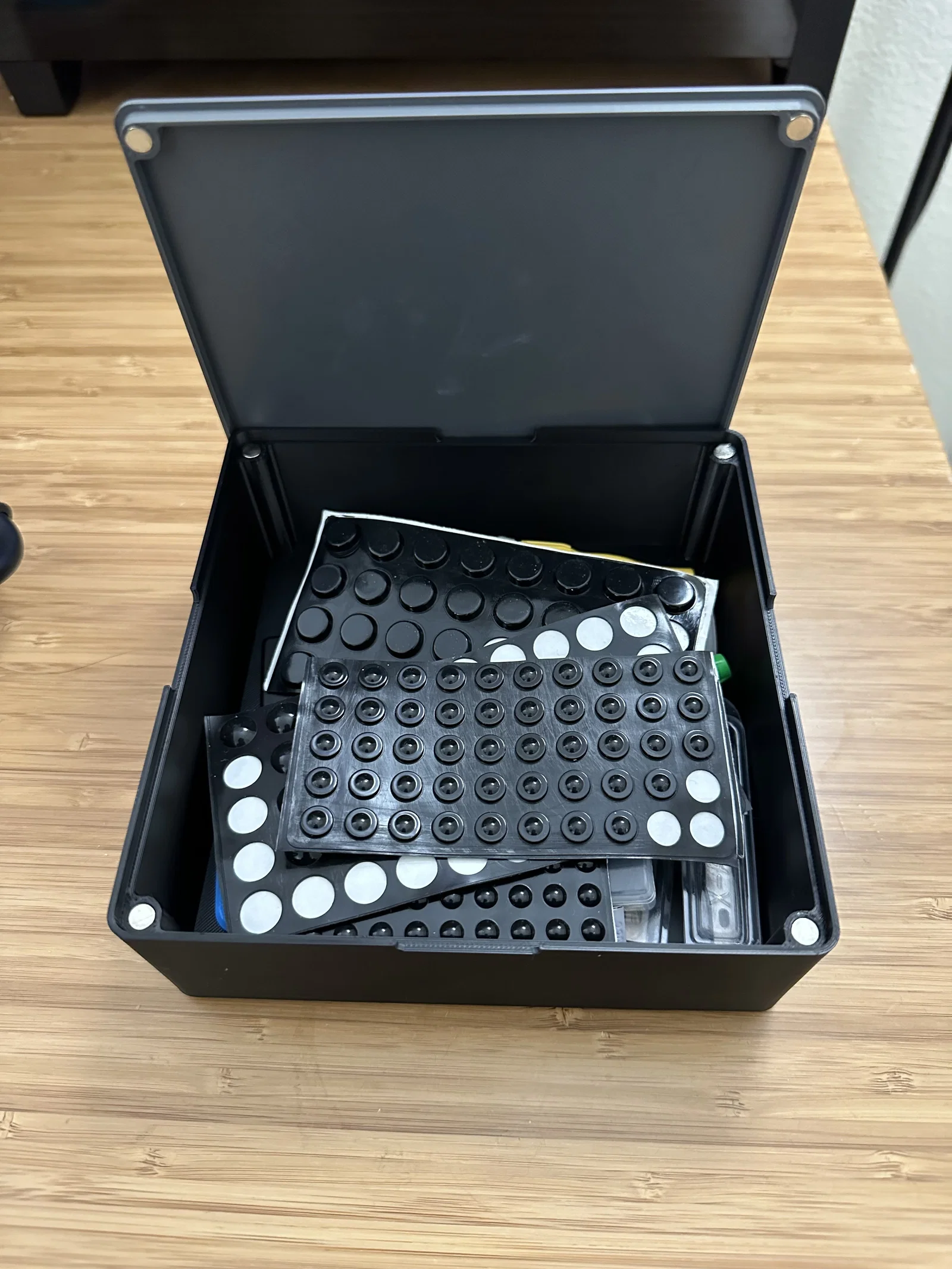

Mấy loại nam châm này và chân dán 10mm trong pack này dùng khá ổn. Chân TPU về lý thuyết cũng được, nhưng mình thấy nó giống kiểu “cản” hơn là bám, độ grip trên đa số bề mặt không nhiều.

Ủng hộ

Nếu bạn thích sản phẩm của mình và muốn ủng hộ, bạn có thể mời mình ly cà phê!

Cập nhật

Hotfix - 11/13/23

• Chỉnh nhẹ phần nắp để sửa lỗi thiếu tolerance ở gờ (lip) và lỗi khi chỉnh lip height làm hỏng phần inset nam châm.

Update v1.1 - 11/19/23

• Cập nhật gờ (lip) kéo dài hết toàn bộ chiều cao phần kệ (shelf) thay vì chỉ nửa đoạn.
  • Nhìn đẹp hơn và giữ nắp chắc hơn.
• Điều chỉnh độ sâu hợp lý hơn cho bản 150mm.
• Thêm biến thể XL 200mm.
