Hộp Nam Châm Xếp Chồng (Stackable Magnetic Box)

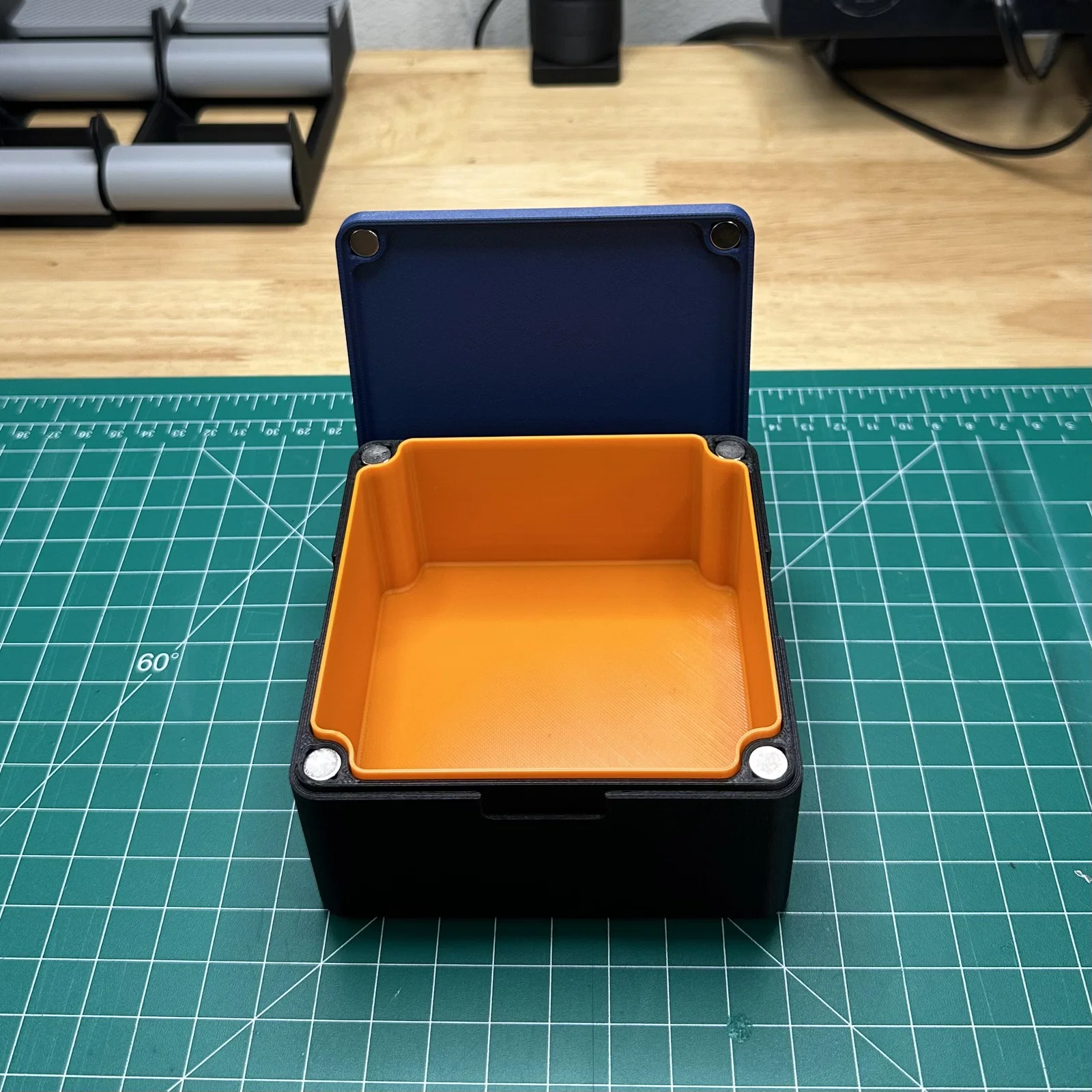

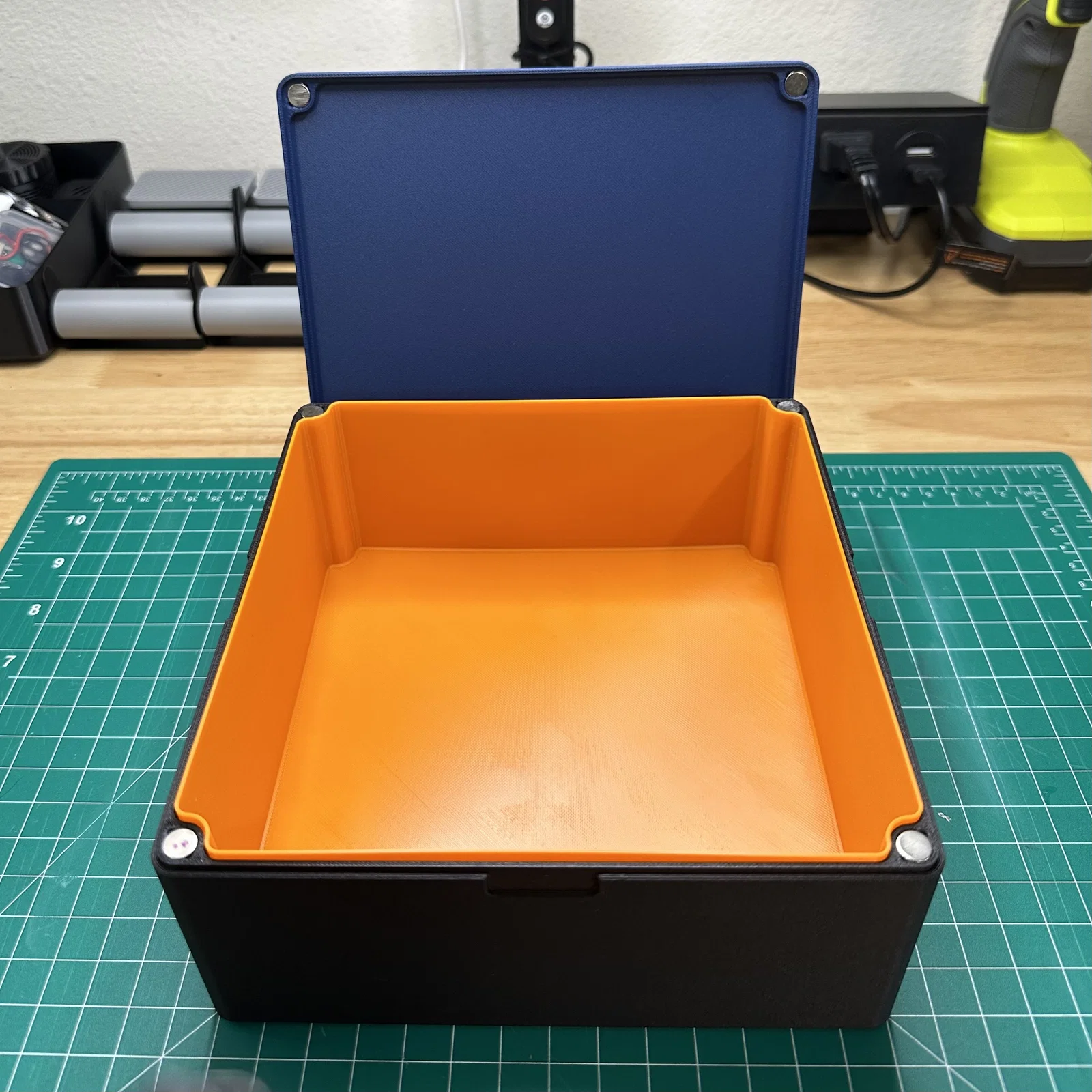

Bản re-design từ mẫu trước đó của mình, nhằm khắc phục một số điểm chưa ổn của bản gốc. Phần gờ (lip) được đảo lại để bên trong hộp không còn cái “kệ” khiến đồ dễ bị mắc kẹt. Lần này dùng nam châm lớn hơn (8mm) để giữ nắp chắc hơn, đồng thời tinh chỉnh tolerance và khoét rãnh (cutouts) tốt hơn để hạn chế keo bị tràn ra ngoài. Cũng có một insert tuỳ chọn giúp bạn in hộp bằng bất kỳ vật liệu nào mà vẫn bảo vệ phần nội thất bên trong. Trên nắp có thêm các rãnh (notches) khớp với chân đế để các hộp có thể xếp chồng và đứng yên đúng vị trí.

Các insert để chia ngăn/organize là ý tưởng mình có, nhưng chưa tìm ra được bộ layout phổ biến nào mà mình thật sự ưng. Nên hiện tại chỉ kèm insert bảo vệ cơ bản.

Printing

Nếu muốn chất lượng bề mặt đẹp hơn, bạn có thể in outer walls first là ổn. Hộp được thiết kế với chamfer 45 độ và không có overhang/bridge đáng kể để dễ in. Các phần khoét cho chân đế và stacking có thể bridge ổn mà không cần support.

Muốn chắc hơn thì dùng 3 walls cũng được, nhưng đa số trường hợp 2 walls là đủ. Mình dùng honeycomb infill 20% nhưng đây chỉ là sở thích cá nhân.

Nếu bạn in bằng filament co ngót/cong vênh nhiều (ABS/ASA/PC) thì nhớ chỉnh đúng compensation, nếu không tolerance có thể bị lệch. Nam châm nên trượt vào được mà không bị cứng quá.

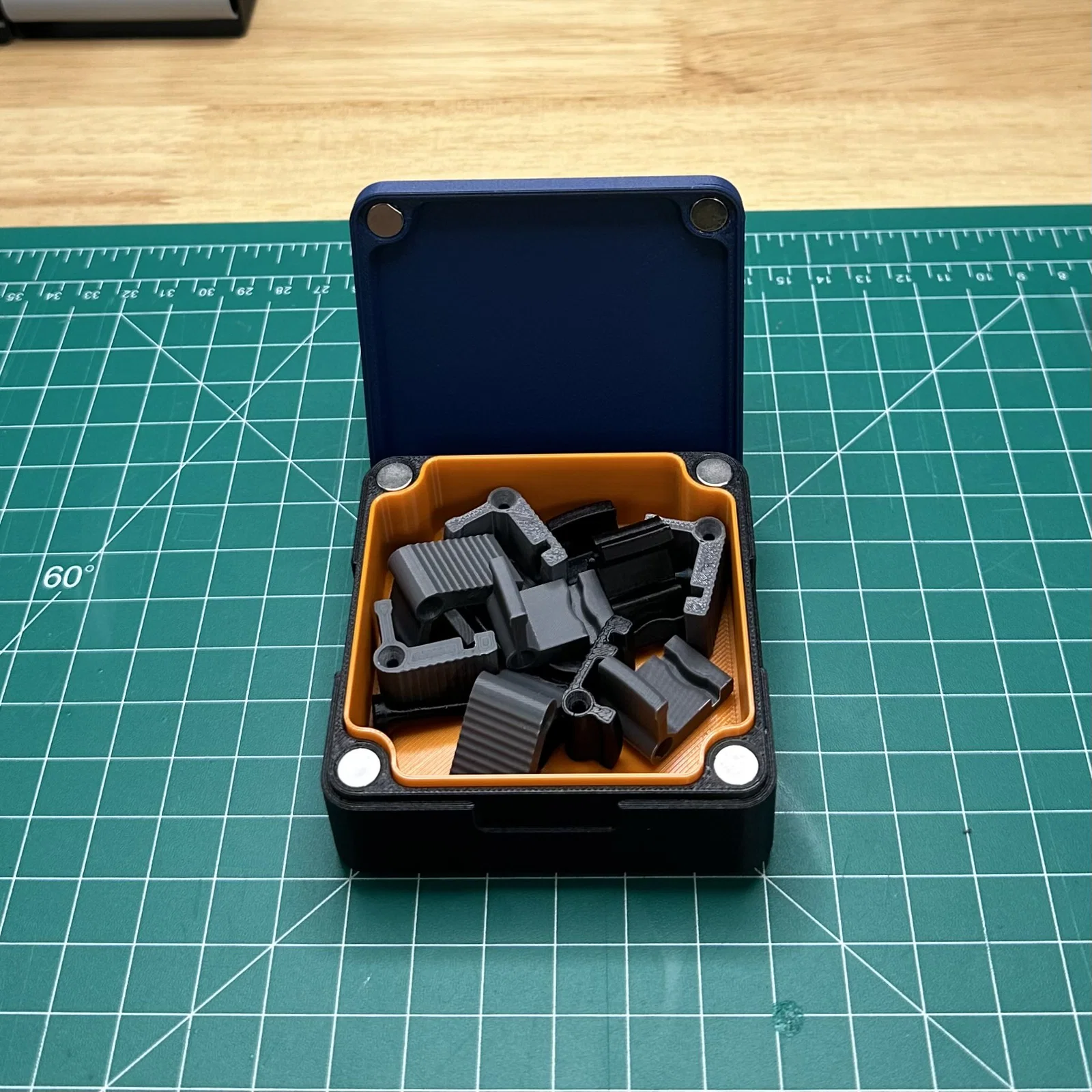

Các mẫu minh hoạ được in bằng Bambu PETG-CF cho phần base/lid và PETG cho phần insert.

Assembly

Các profile và file STL thô đi kèm được thiết kế cho nam châm 8x3mm và chân cao su (rubber feet) 6x2mm. Bộ nam châm và rubber feet này dùng rất ổn. Mình thấy nam châm mua trên Amazon có độ mạnh chênh lệch khá nhiều. Link mình để thì ok, nhưng về cơ bản loại nào cũng được miễn là neodymium xịn xịn chút.

Bản hộp trước là press-fit, nhưng mình thấy cách này cực kỳ thiếu ổn định, nhất là khi tolerance mỗi máy in khác nhau và có vấn đề creep. Lần này nam châm bắt buộc phải dán keo. Mình đã chừa tolerance khá rộng để phù hợp với đa số máy in hiện nay. Cũng thêm các rãnh (notches) để hứng bớt keo nếu bị rỉ/tràn ra.

Chân nam châm (magnetic feet) trong BOM đi kèm là loại có keo sẵn, dán vào phần đáy trong các hốc khoét là được.

Insert có chừa tolerance đủ để trượt vào trong hộp. Tuy nhiên do layer lines và seam, đôi khi bạn sẽ cần hỗ trợ một chút.

8x3mm Neodymium Magnets

6x2mm Rubber Feet

Customization

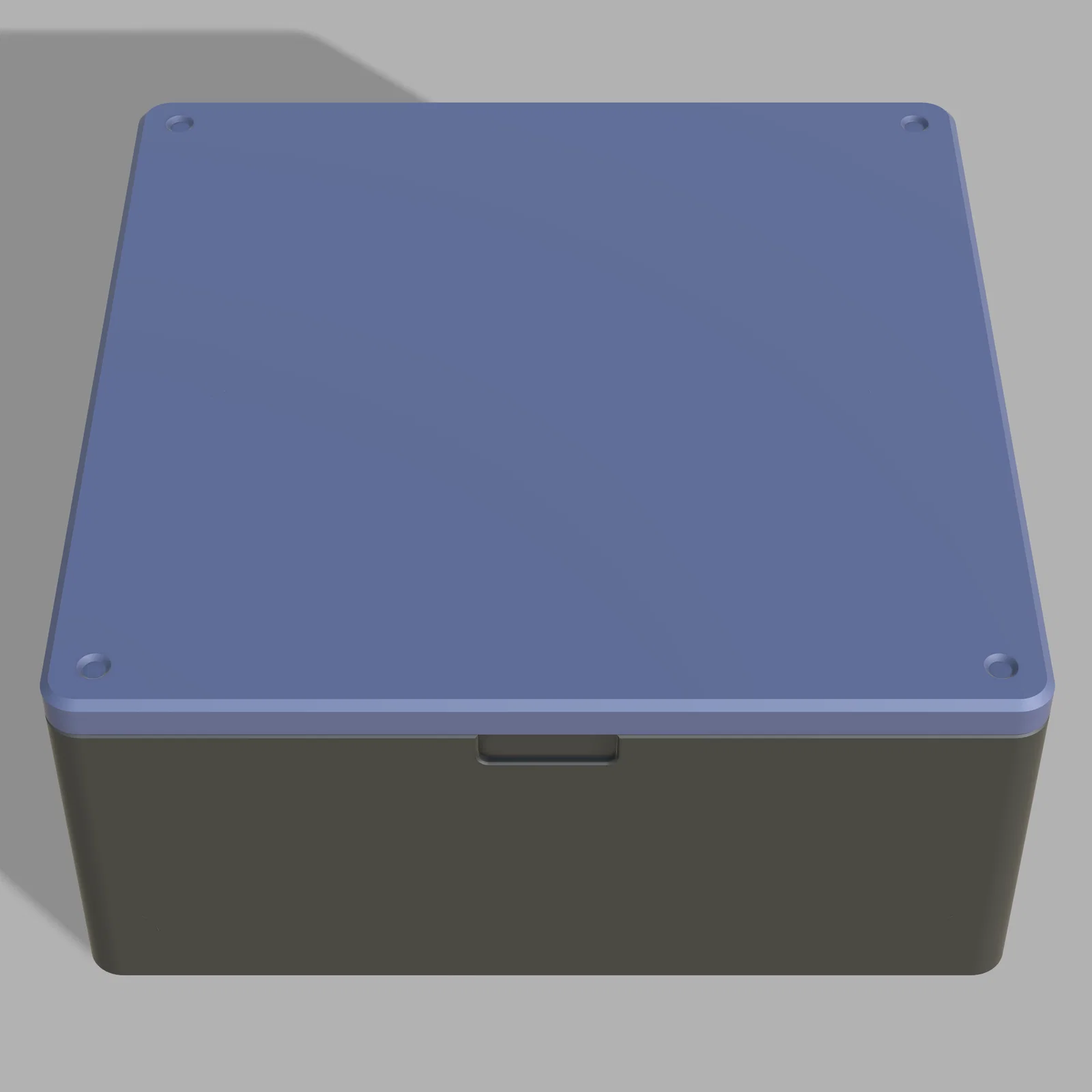

Mình có đính kèm file CAD nguồn cho Fusion 360 để bạn tuỳ biến, remix, v.v. Các parameters đã được set gần như cho mọi phần của hộp, ngoại trừ một vài chi tiết nên để cố định để tránh tạo ra biến thể bị lỗi. Mình không khuyến nghị giảm wall-thickness dưới 3.2mm vì mức này hợp với nozzle 0.4 và 0.6mm, đồng thời vẫn đảm bảo độ bền tốt.
