Bộ Caddy/Adapter ổ đĩa cho Dell Optiplex 7040 (Drive Adapter Caddies)

Tác giả rfourb_277192

Lượt tải
143
Lượt thích
18
Lượt coi
1.550

File 2 579,4 KB

  • OpticalCaddy_1777149891.stlSTL · 145,6 KB
  • AdapterCaddy_1777149892.stlSTL · 433,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Với bộ caddy này, bạn có thể lắp 3 ổ SSD 2.5in thay cho 1 ổ HDD 3.5in và ổ quang low profile của Dell Optiplex 7040 SFF. Như vậy sẽ dùng tối đa các cổng SATA có sẵn trên mainboard, đạt mật độ lưu trữ cao nhất mà không cần mod vỏ case.

Có 2 loại adapter:

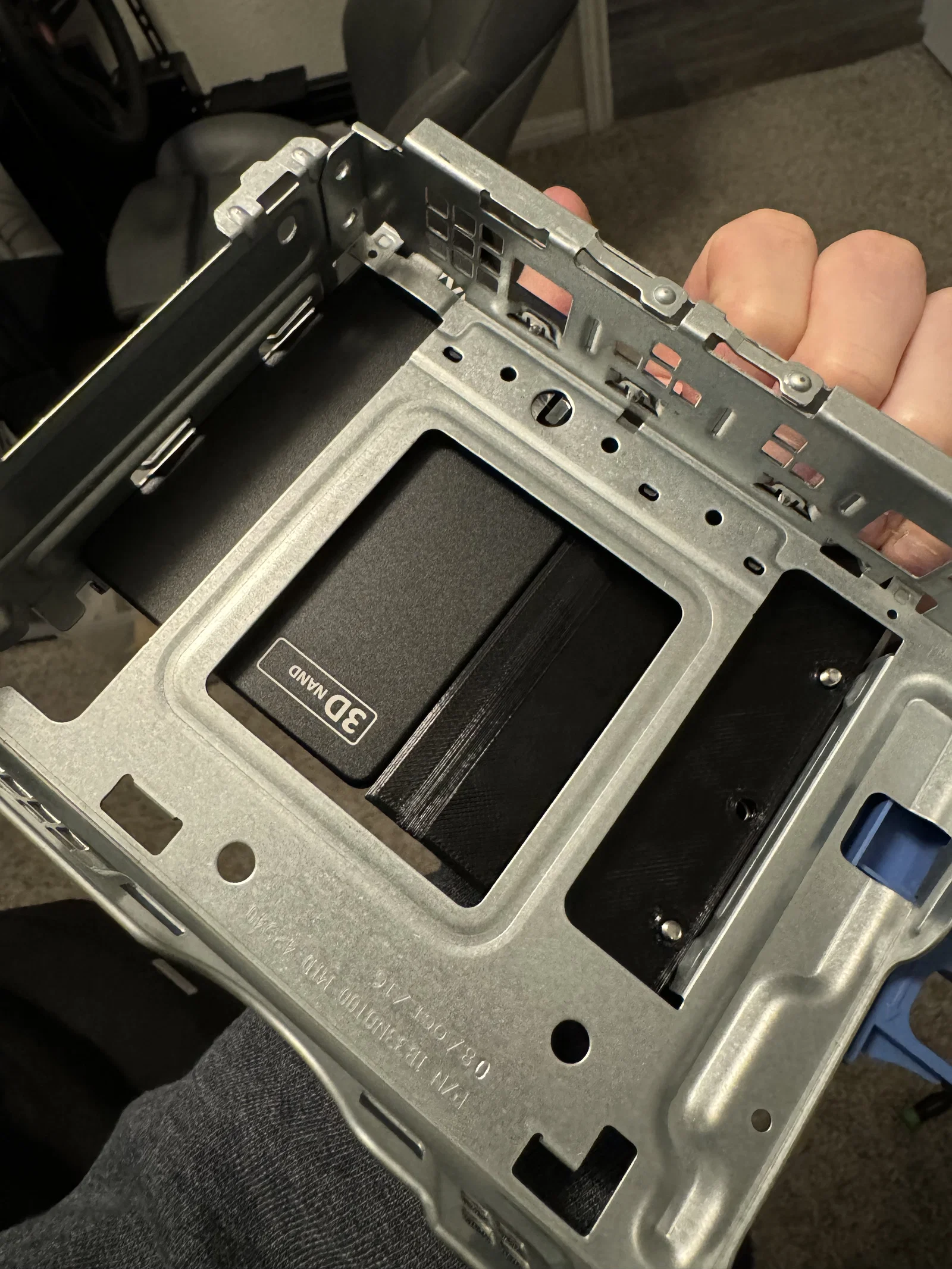

  • Adapter cho ổ quang (optical drive adapter) về cơ bản là một miếng spacer để SSD vừa khít vào khe ổ quang. Nó có các chốt (pegs) để khớp vào hai bên SSD và 3 lỗ để gắn heatset inserts, cho phép bạn bắt adapter vào ngàm/khay giữ ổ quang OEM bằng ốc M3

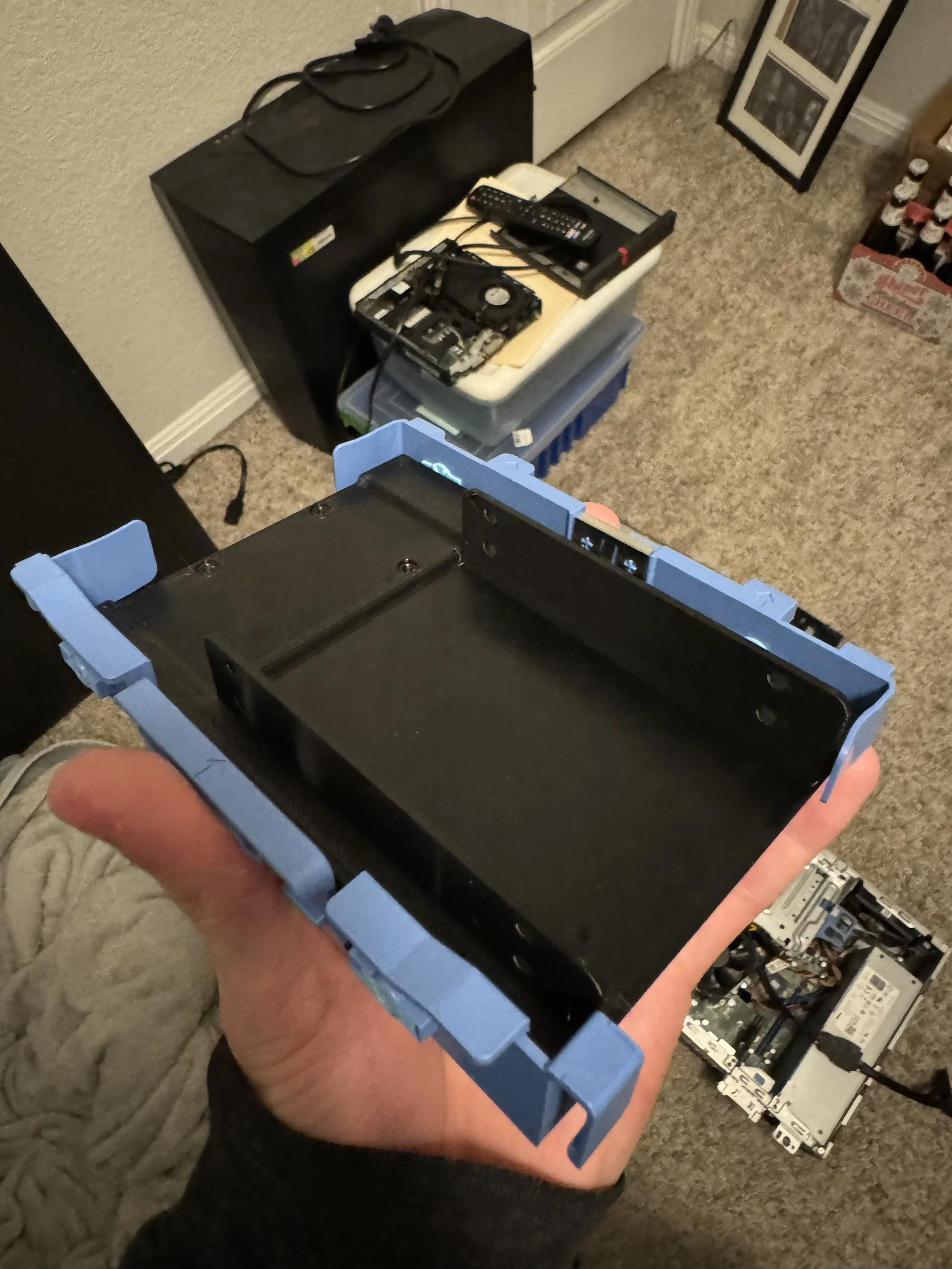

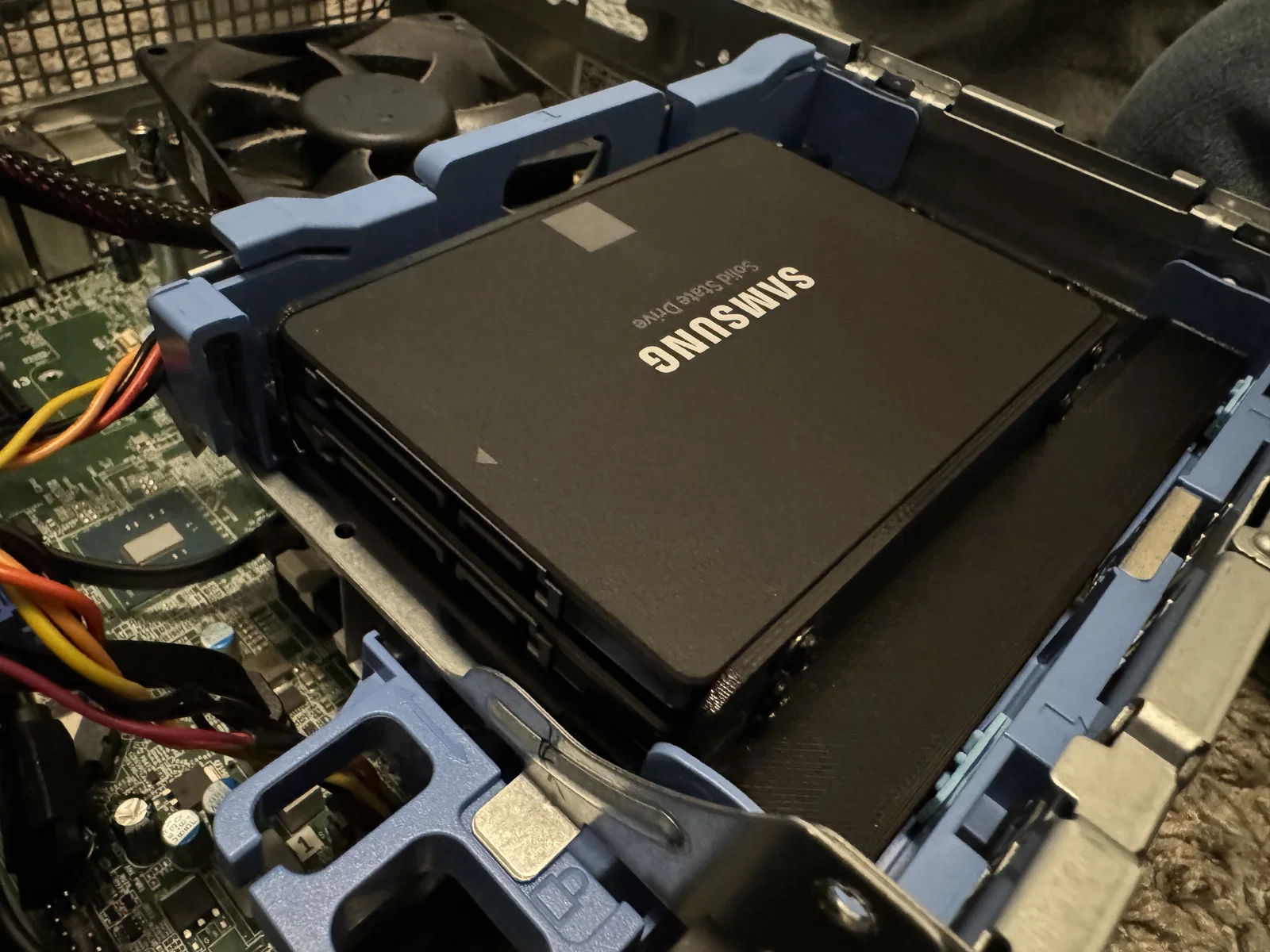

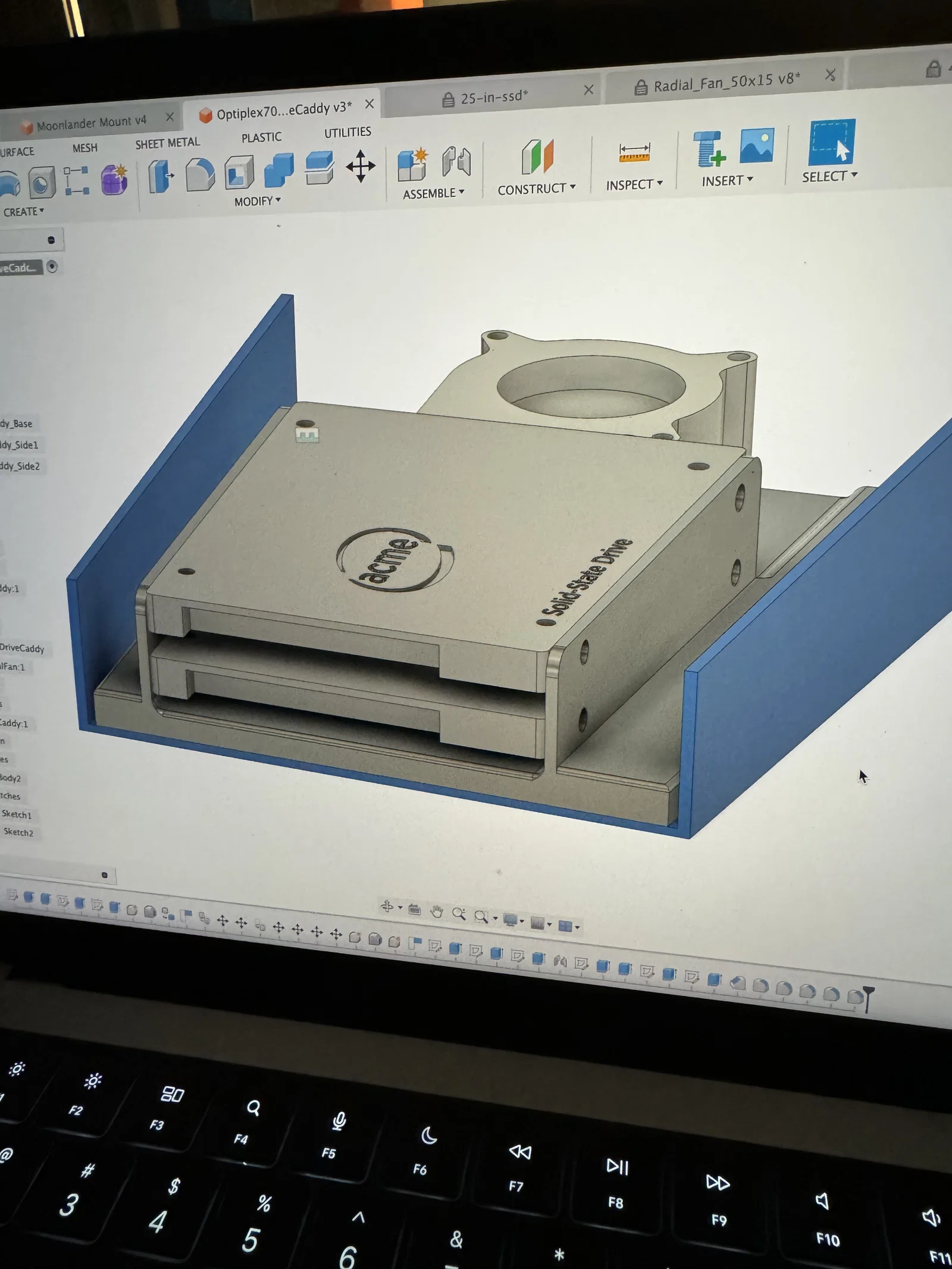

  • Adapter cho HDD (HDD adapter) trượt vào trong phần khung nhựa dẻo OEM nằm phía trên ổ quang. Nó có 2 bộ lỗ bắt giúp tách 2 SSD ra khỏi nhau để có khe hở cho airflow. Với workload nặng, còn có sẵn vị trí để gắn quạt radial 4040. Quạt này có thể lấy nguồn từ nguồn cấp cho ổ quang (optical drive power), dùng step up voltage converter để lên đúng điện áp.
    • Mình dùng quạt này, nâng nguồn 5V của ổ quang lên 12V

Khuyến nghị in bằng PETG/ABS, vì PLA có thể bị biến dạng nếu để lâu trong case. Ngoài ra cũng nên nâng cấp các quạt case khác để tăng airflow và tránh làm “nấu chín” ổ trong không gian khá chật.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
579,4 KB
File lớn nhất
433,8 KB
