Bộ bánh răng hành tinh Planetary gear +-

Tác giả PetrLoebl_1722102

Lượt tải
189
Lượt thích
24
Lượt coi
1.809
Tải tất cả (.zip)· 16 file · 19,6 MB· 19,6 MB

File 16 19,6 MB

  • Frame_1777149549.3mf3MF · 154,2 KB
  • Sekce_1_1777149551.3mf3MF · 6,1 MB
  • Sekce_2_1777149552.3mf3MF · 1,2 MB
  • Segerovka_1777149553.3mf3MF · 45,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#338973
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

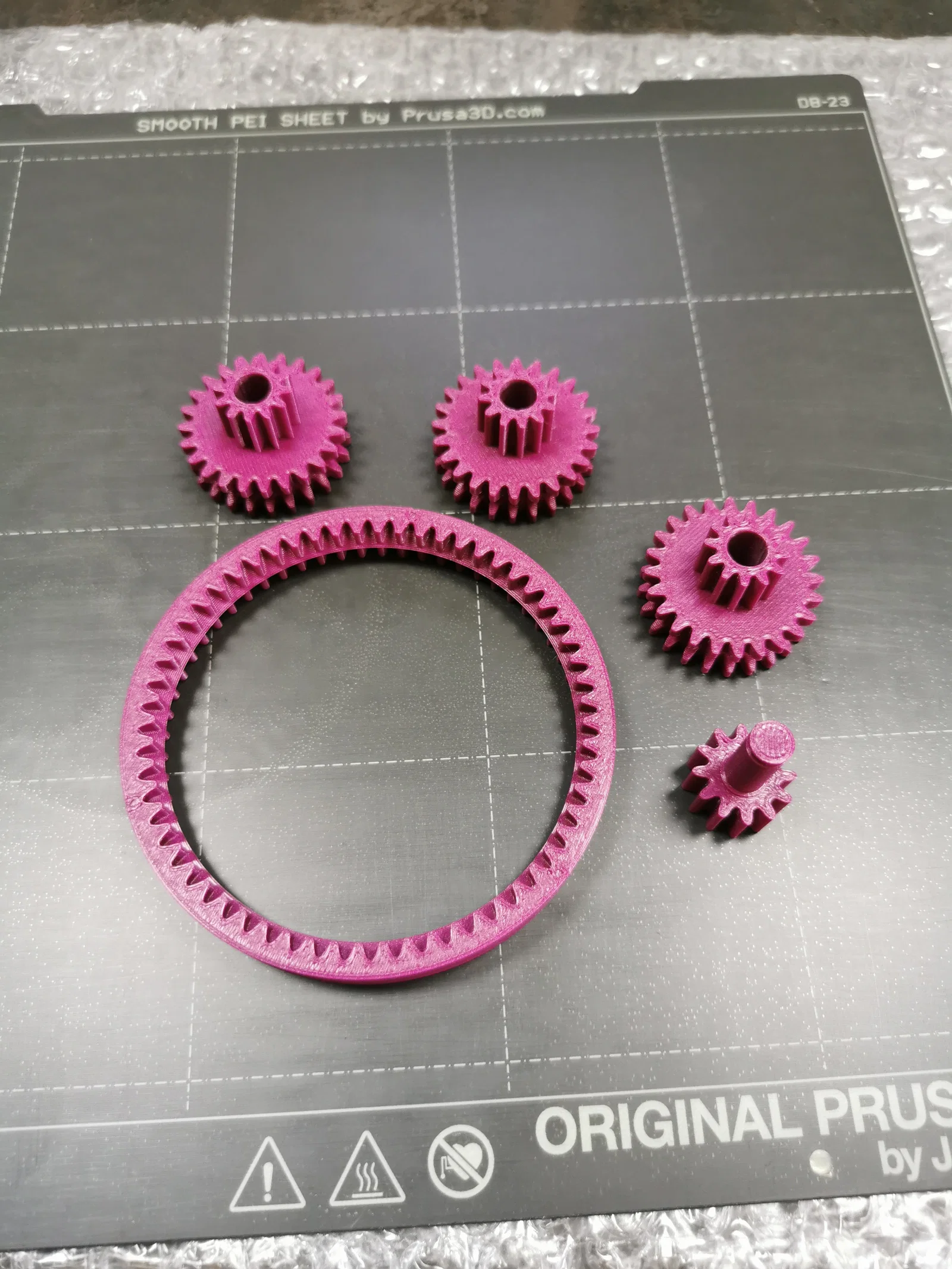

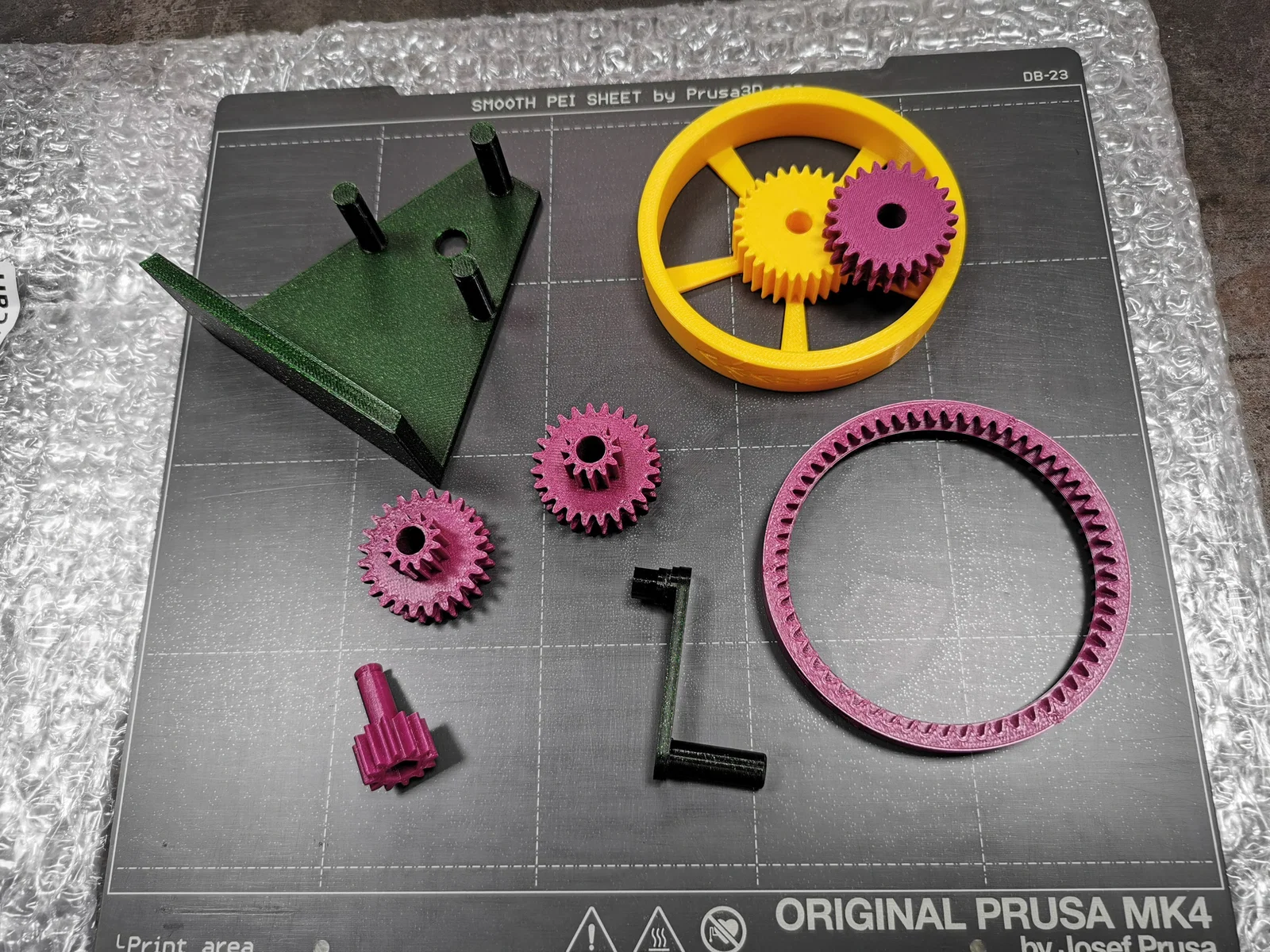

Phần 1 module=1,25 bánh răng trung tâm 12 răng (Sun A 12Z)

hành tinh 24 răng (Planet A 24Z B 12Z)

vành răng 60 răng (Ring A 60Z)

khoảng cách tâm 22,5mm

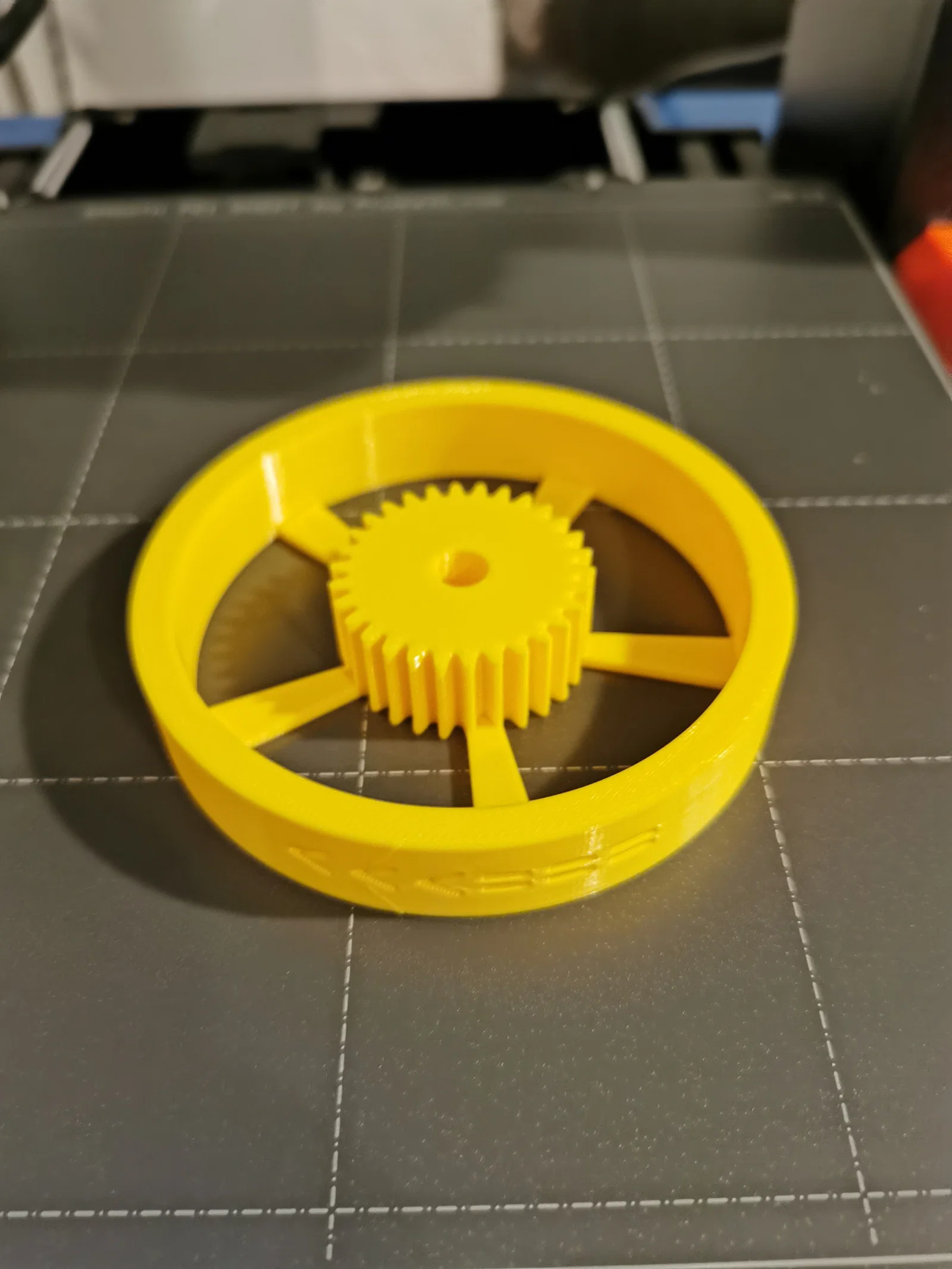

Phần 2 module=1,071 bánh răng trung tâm 30 răng (Sun B 30Z)

hành tinh 12 răng (Planet A 24Z B 12Z)

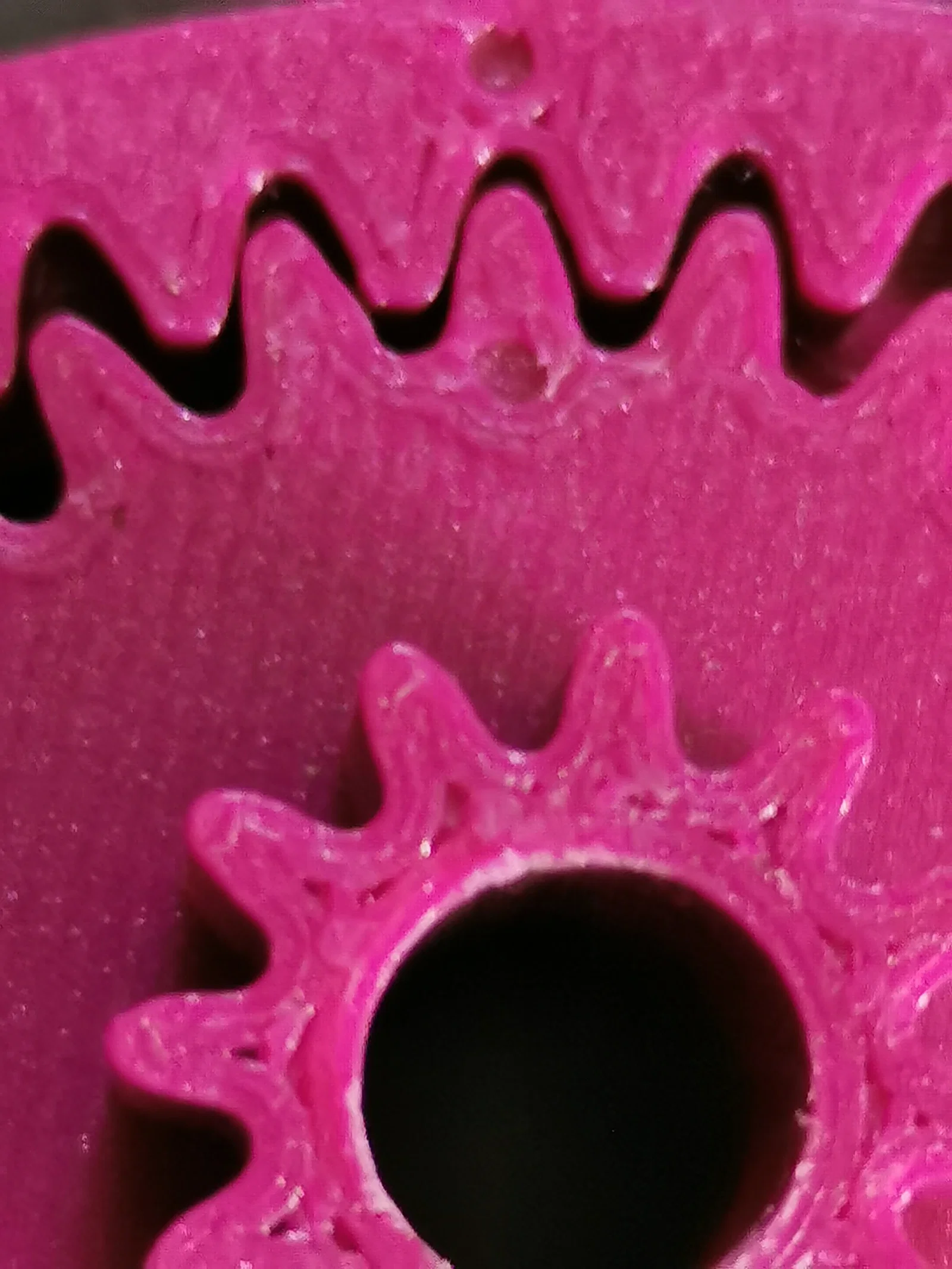

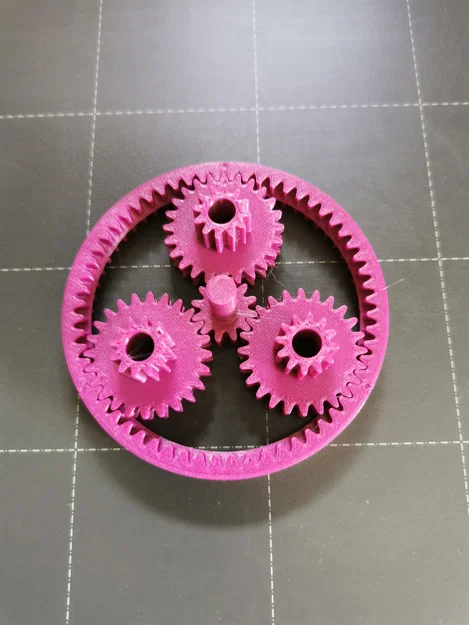

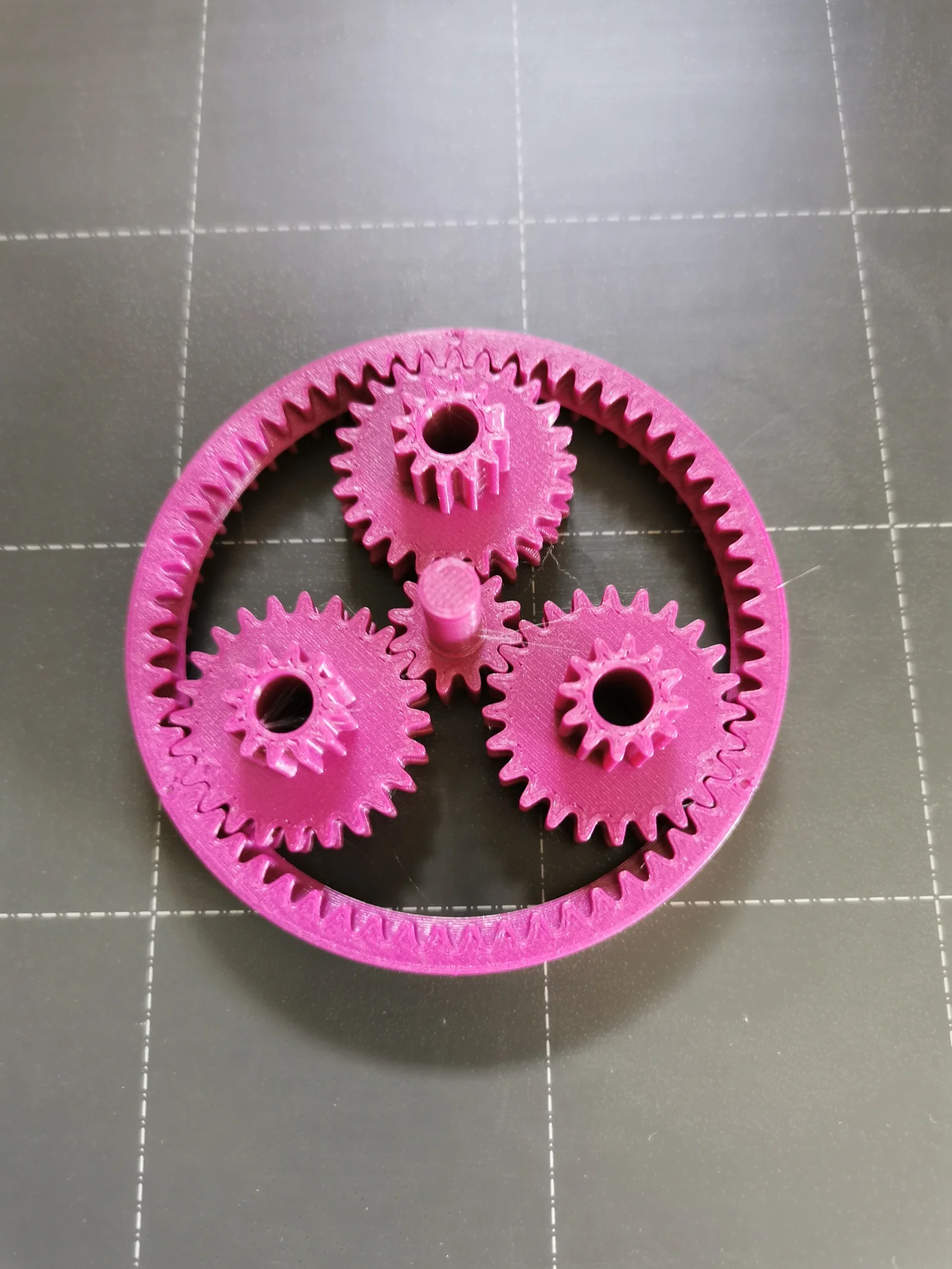

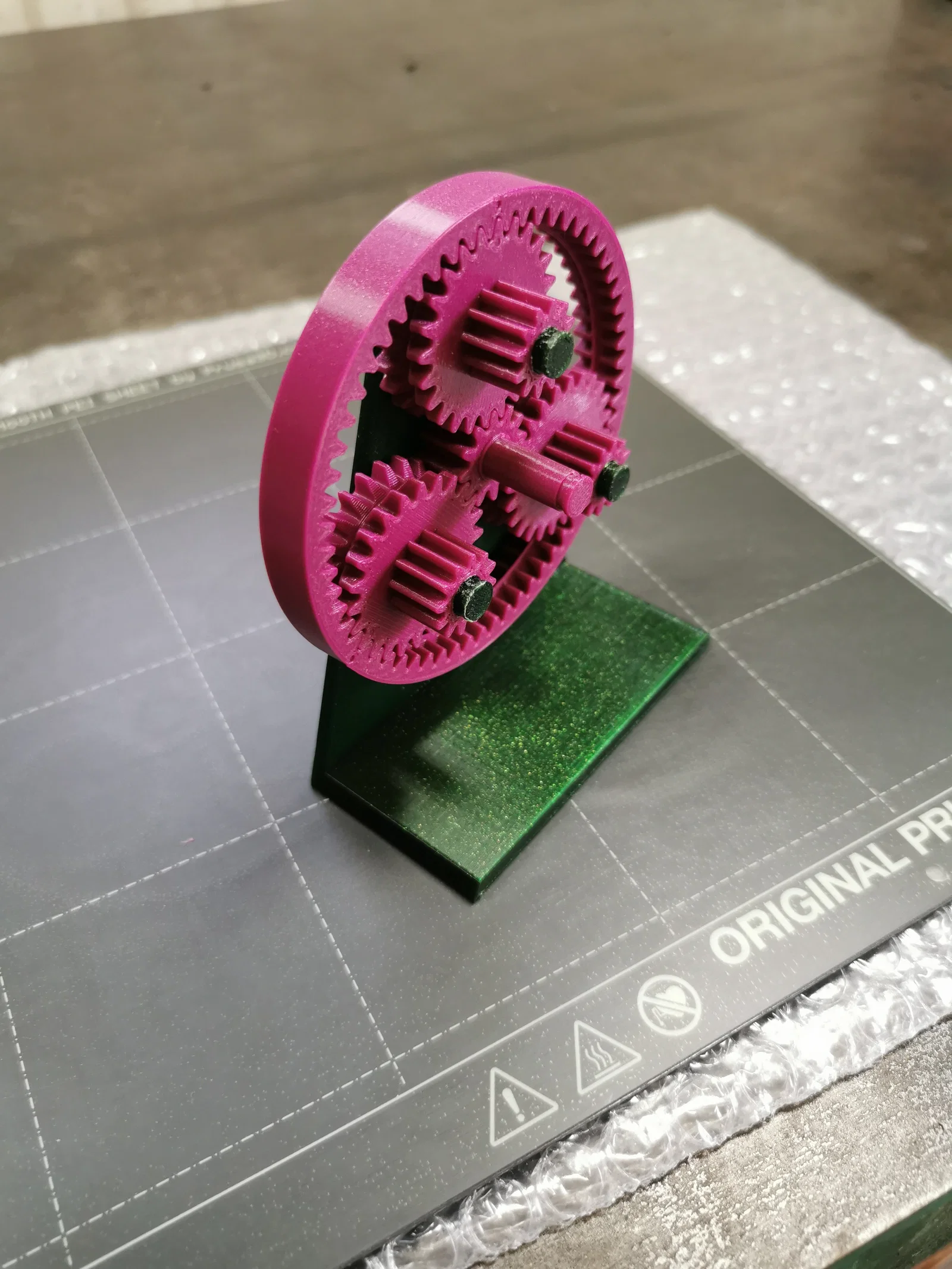

Lắp phần 1: các bánh hành tinh và vành răng có đánh dấu bằng chấm, đặt các dấu chấm đó khớp vào nhau.

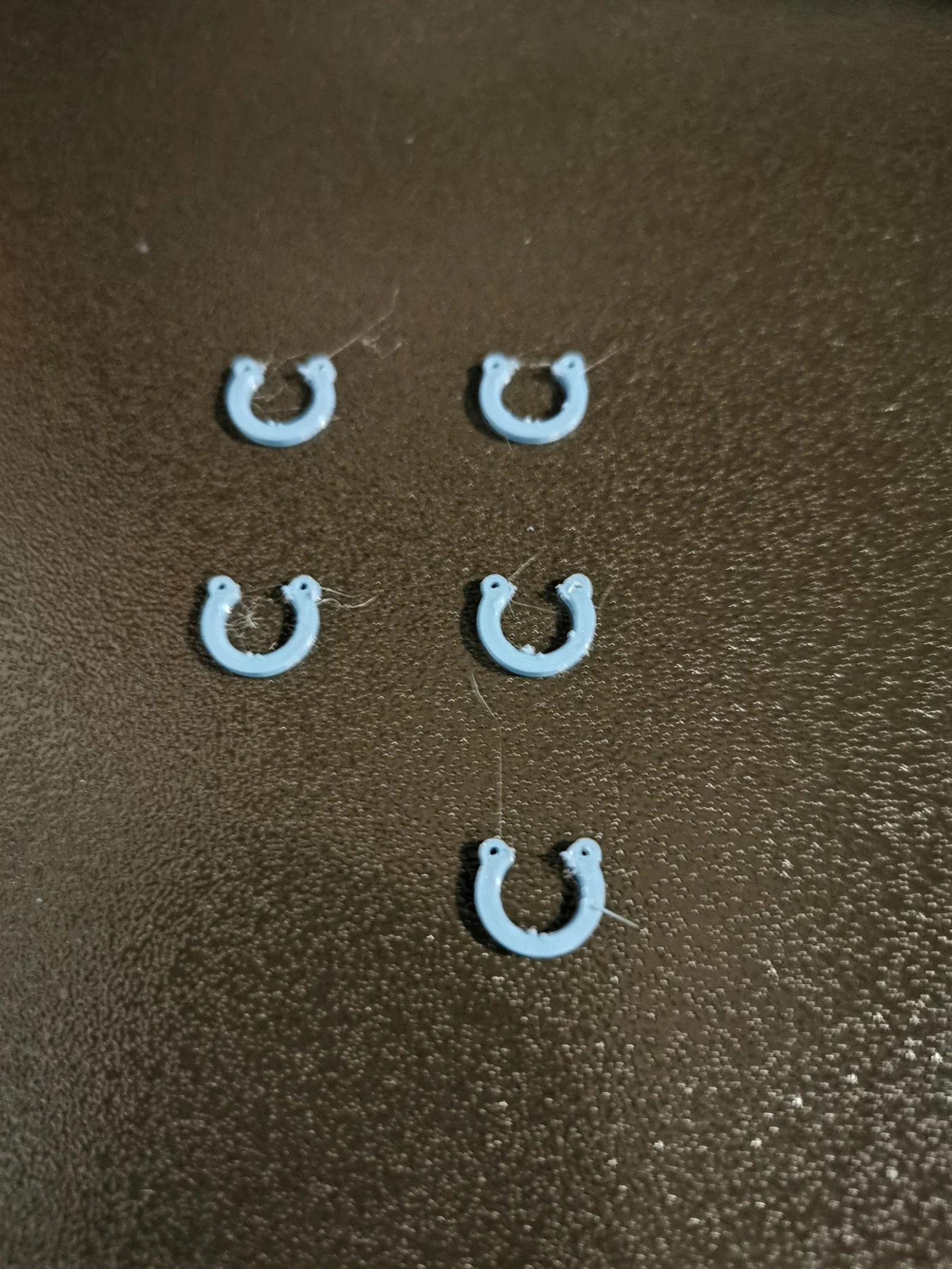

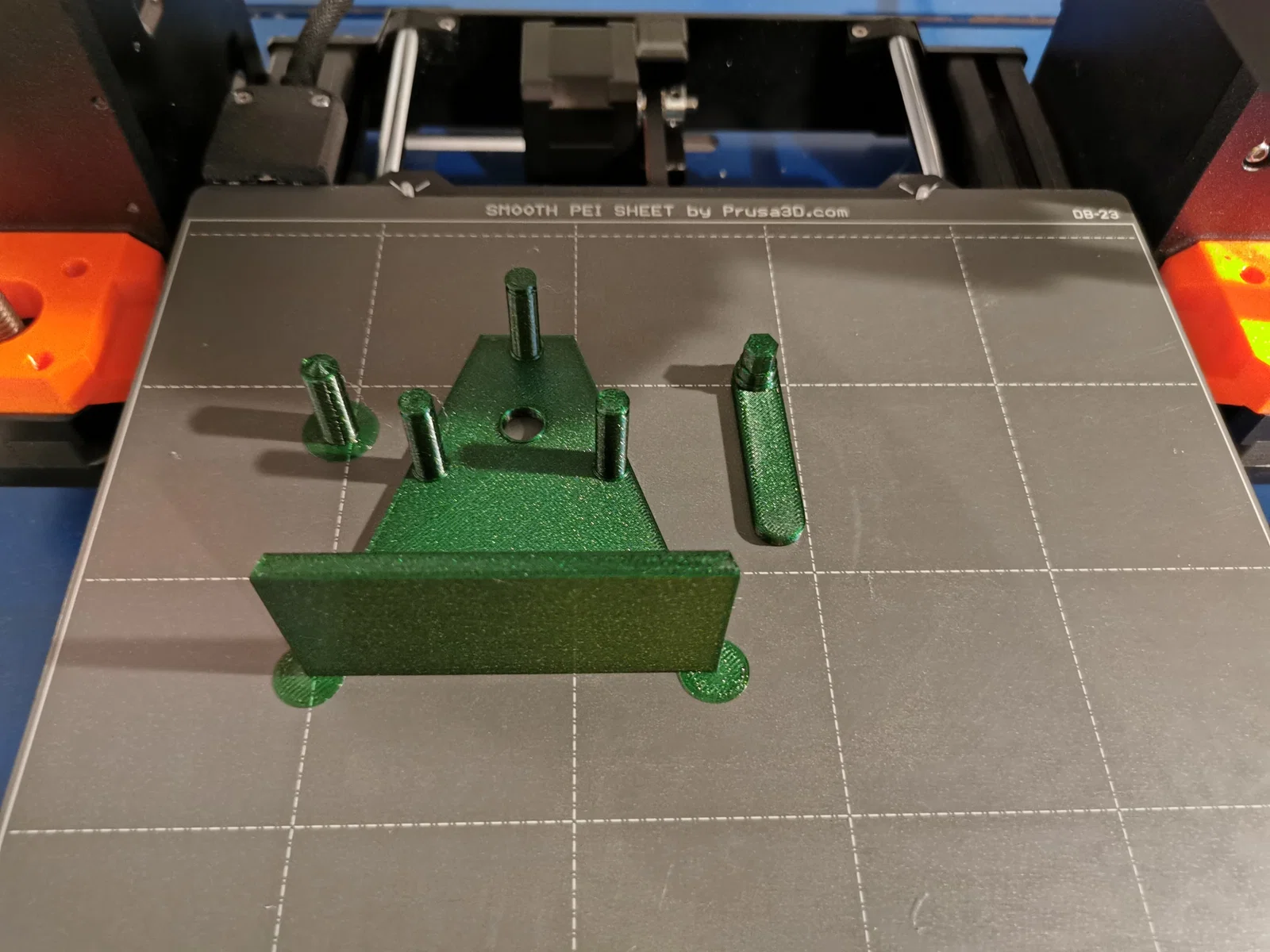

Trượt (nasunout) vào khung, cố định bằng vòng chặn seger (segerovky).

Dán grip vào tay quay (klič), rồi đưa xuyên qua khung và cắm vào bánh răng trung tâm.
