Ender 3 V3 KE & SE: Chổi lau nozzle trục X – Không cần support!

Mấy mẫu khác thì phải dùng support, mình thấy có thể làm ngon hơn nên làm ra bản này. Mình có lấy cảm hứng từ model của AlehandoroVR, tuy nhiên thiết kế và file của mình là hoàn toàn original.

Ngoài cái brush ra thì không cần thêm phần cứng nào khác. Phần lắp brush sẽ RẤT khít, nhiều khả năng bạn phải dùng cạnh bàn để ấn nó vào cho hết cỡ.

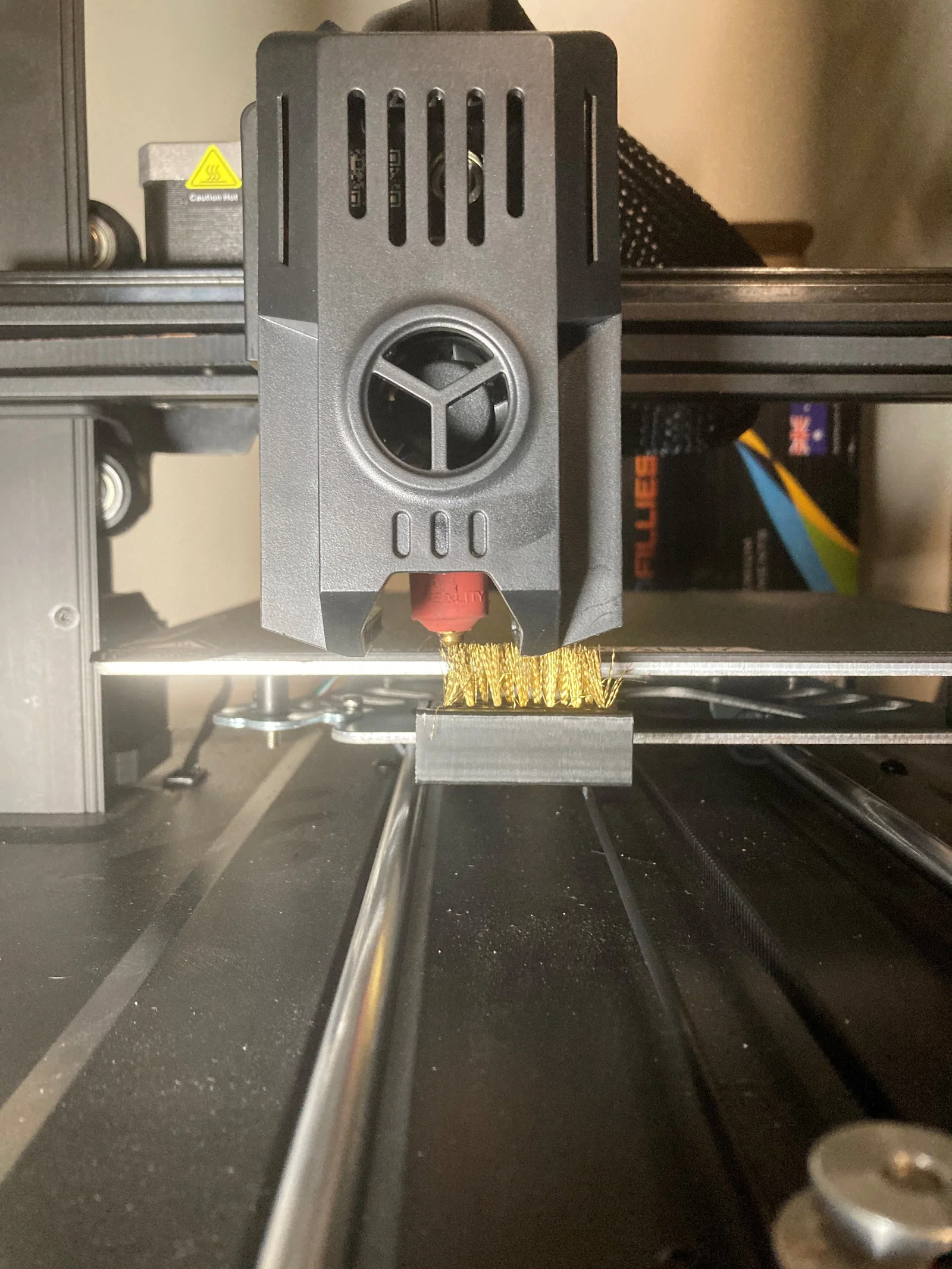

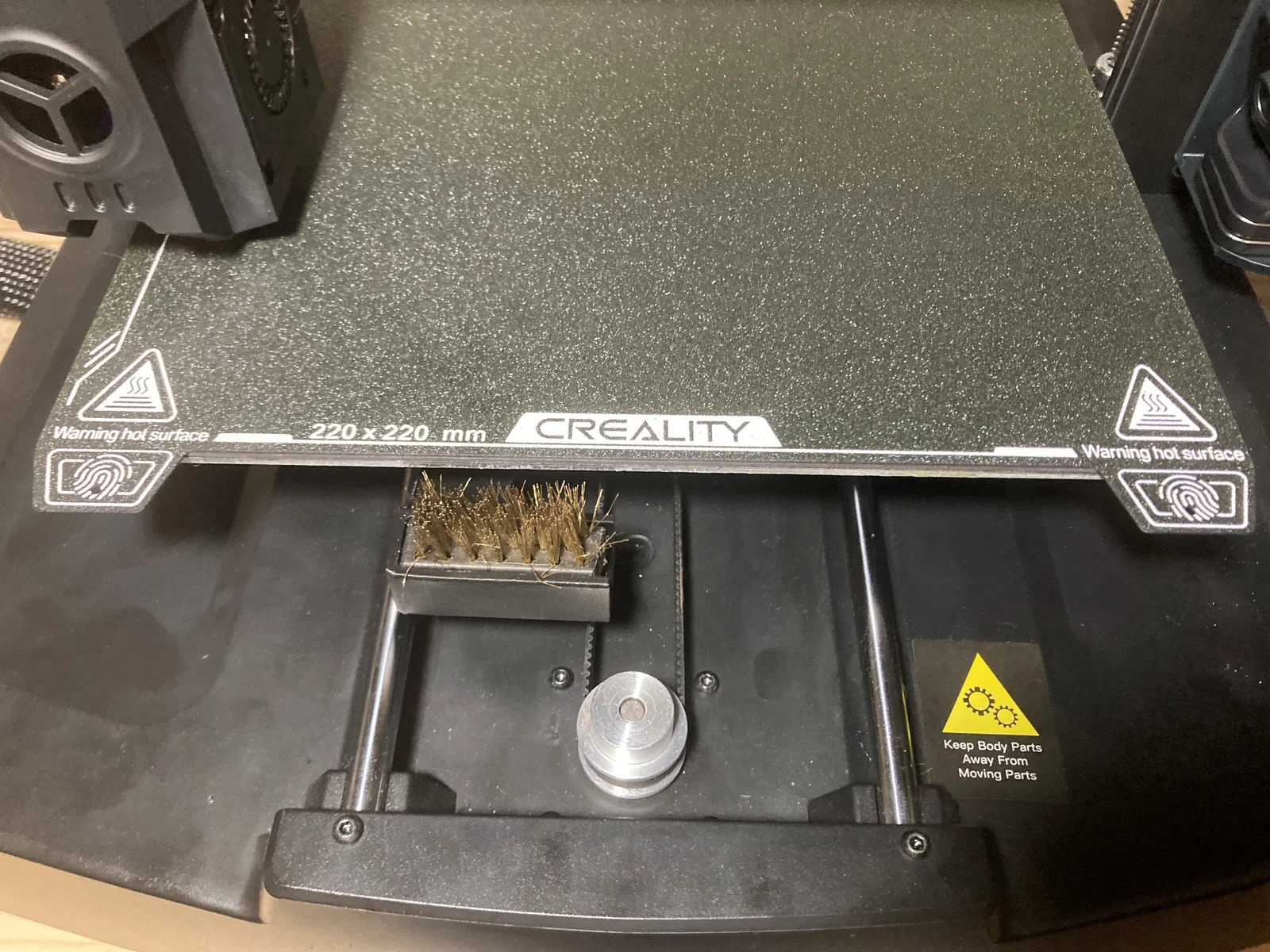

Nó sẽ kẹp vào phần kim loại bên dưới bed như hình. Nhớ đợi bed nguội rồi hãy lắp, không là dễ bị phỏng

Bạn sẽ cần chỉnh start gcode. Đây là gcode của mình để bạn tham khảo cho dễ bắt đầu, nhưng gần như chắc chắn bạn sẽ phải chỉnh lại các tọa độ cho khớp với setup của bạn.

M220 S100 ;Reset Feedrate
M221 S100 ;Reset Flowrate

M140 S[bed_temperature_initial_layer_single] ;Set bed temp
G28 ;Home
G92 E0 ;Reset Extruder
BED_MESH_CALIBRATE ;Probe bed
G1 Z2.0 F3000 ;Move Z Axis up 2mm
M104 S[nozzle_temperature_initial_layer] ;Set nozzle temp

G1 X-10 Y-20 Z10 F5000.0 ;Move to leak position

M190 S[bed_temperature_initial_layer_single] ;Wait for bed to reach temp
M109 S[nozzle_temperature_initial_layer] ;Wait for nozzle to reach temp

G1 X57 Y-20 Z0.5 F5000.0 ;Move to near the brush
G1 X107 Y-20 Z0.5 F5000.0 ;1st wipe
G1 X57 Y-20 Z0.5 F5000.0 ;2nd wipe
G1 X107 Y-20 Z0.5 F5000.0 ;3rd wipe
G1 X57 Y-20 Z0.5 F5000.0 ;4th wipe
G1 X107 Y-20 Z0.5 F5000.0 ;5th wipe
G1 X57 Y-20 Z0.5 F5000.0 ;6th wipe
G1 X107 Y-20 Z0.5 F5000.0 ;7th wipe
G1 X57 Y-20 Z0.5 F5000.0 ;8th wipe
G1 X107 Y-20 Z0.5 F5000.0 ;9th wipe

G1 X40 Y-18 Z5 F5000.0 ;Raise z

G1 X-2.0 Y20 Z0.28 F5000.0 ;Move to the purgeline position

G1 X-2.0 Y145.0 Z0.28 F1500.0 E15 ;1st purge
G1 X-1.7 Y145.0 Z0.28 F5000.0 ;Move next to 1sh purge
G1 X-1.7 Y20 Z0.28 F1500.0 E30 ;2nd purge
G92 E0 ;Reset Extruder
G1 E-1.0000 F1800 ;Retract

G1 Z2.0 F3000 ;Move Z Axis up ready for print

G1 E0.0000 F1800

Nếu bạn cần mình hỗ trợ canh/chỉnh đoạn code (hoặc bất kỳ phần nào khác) thì cứ nói.

Thiết lập in của mình:

- 3 lớp top và bottom

- 3 perimeters

- 20% gyroid infill

- layer height 0.2mm (với nozzle .4mm)

PLA+ màu đen của 3d fillies

UPDATE LOG (DD/MM/YY):

30/4/24 - Cập nhật G-Code

As with all my models, if you wish to sell this design get in contact and we can make an agreement
