Adapter VESA cho màn hình DELL Alienware AW3423DW

Mình đang chuyển sang dùng bàn đứng và mua một cái arm/mount để treo màn hình cùng vài phụ kiện khác lên, khỏi chiếm diện tích mặt bàn. Mình thì либо lỡ quăng mất cái adapter zin, либо màn hình của mình không có kèm theo, nên mình lên mạng tìm chỗ mua. Mấy chỗ mình thấy thì toàn bán đồ in sẵn giá $20+ rồi tính thêm $7 (hoặc hơn) tiền ship, mà còn phải đợi mấy tuần. Họ cũng không chịu bán riêng file/model, nên mình tự thiết kế cái của mình dựa trên kích thước Dell công bố trên website và đo trực tiếp từ màn hình của mình.

Trong lúc tìm, mình thấy cũng có nhiều người bị thiếu adapter giống vậy và rất thích mấy mẫu kiểu này, nên mình nghĩ đăng mẫu của mình lên đây cho mọi người dùng luôn.

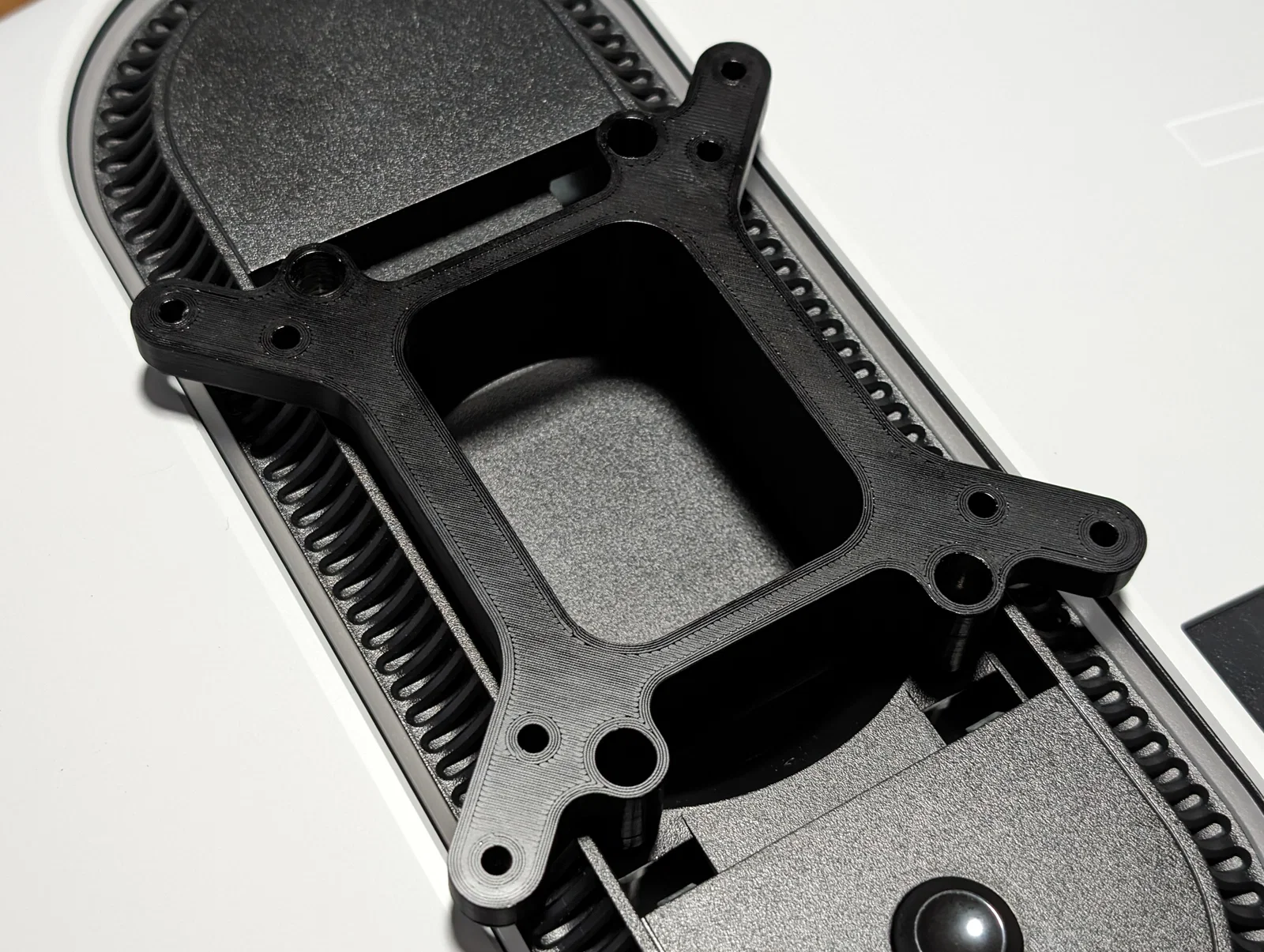

Mẫu này hỗ trợ chuẩn VESA 100x100 và 75x75, dùng phần cứng M4. Thiết kế để dùng các vít M4 đi kèm theo màn hình, cộng thêm 4 x đai ốc M4 và 4 x vít M4x25. Hiện mình đang chỉnh lại model để thêm chút vật liệu gia cường ở phần lỗ trung tâm, nhưng thật ra mình nghĩ không cần thiết lắm.

Mình khuyên in ở layer height 0.2mm và không dưới 4 perimeters với nozzle 0.4mm. Infill kiểu Rectilinear ít nhất 50% sẽ cho chi tiết cứng nhất cho kiểu ứng dụng này. Mình đang in bằng filament PLA+; với bộ ốc này và một VESA mount phù hợp thì dư sức chịu được trọng lượng màn hình.

Nếu bạn có câu hỏi gì thì cứ nhắn cho mình biết nha.

Edit: Gắn trên màn hình mình hơn 1 năm rồi mà chưa hề hỏng hóc gì, cũng yên tâm. :)
