Vỏ Raspberry Pi 5 PCIe NVMe cho Pimoroni NVMe Base

Raspberry Pi 5 PCIe NVMe Case for Pimoroni NVMe Base

Vỏ được thiết kế để chứa Pimoroni NVMe Base gắn bên dưới Pi.

Có sẵn 4 trụ bắt (mounting posts) để gắn Pi ở phía trên và gắn HAT ở mặt dưới. Các trụ này đóng vai trò như spacer và được kẹp (sandwich) giữa hai bo mạch.

Dùng 8x vít M2.5mm x 6mm tự taro (self-tapping) vào các trụ bắt, cố định Pi và NVMe Base đúng vị trí.
(các vít này có kèm theo Base)

Mình thấy cách dễ nhất là lắp sợi cáp PCIe flex giữa hai bo mạch trước, rồi mới bắt cố định vào các trụ.

Độ dày thành vỏ 2.5mm chừa chỗ cho một nút reset nhỏ, nút này nằm trong một rãnh dẫn hướng hình vuông nhỏ.
(In PLA 0.10mm để nét in rõ hơn).

Nếu in nút bằng PLA trong (transparent PLA) thì nút sẽ được LED phía sau trên PCB chiếu sáng.

Tương tự, có thể in một thấu kính (lens) nhỏ bằng PLA trong và gắn vào lỗ LED 2x2.

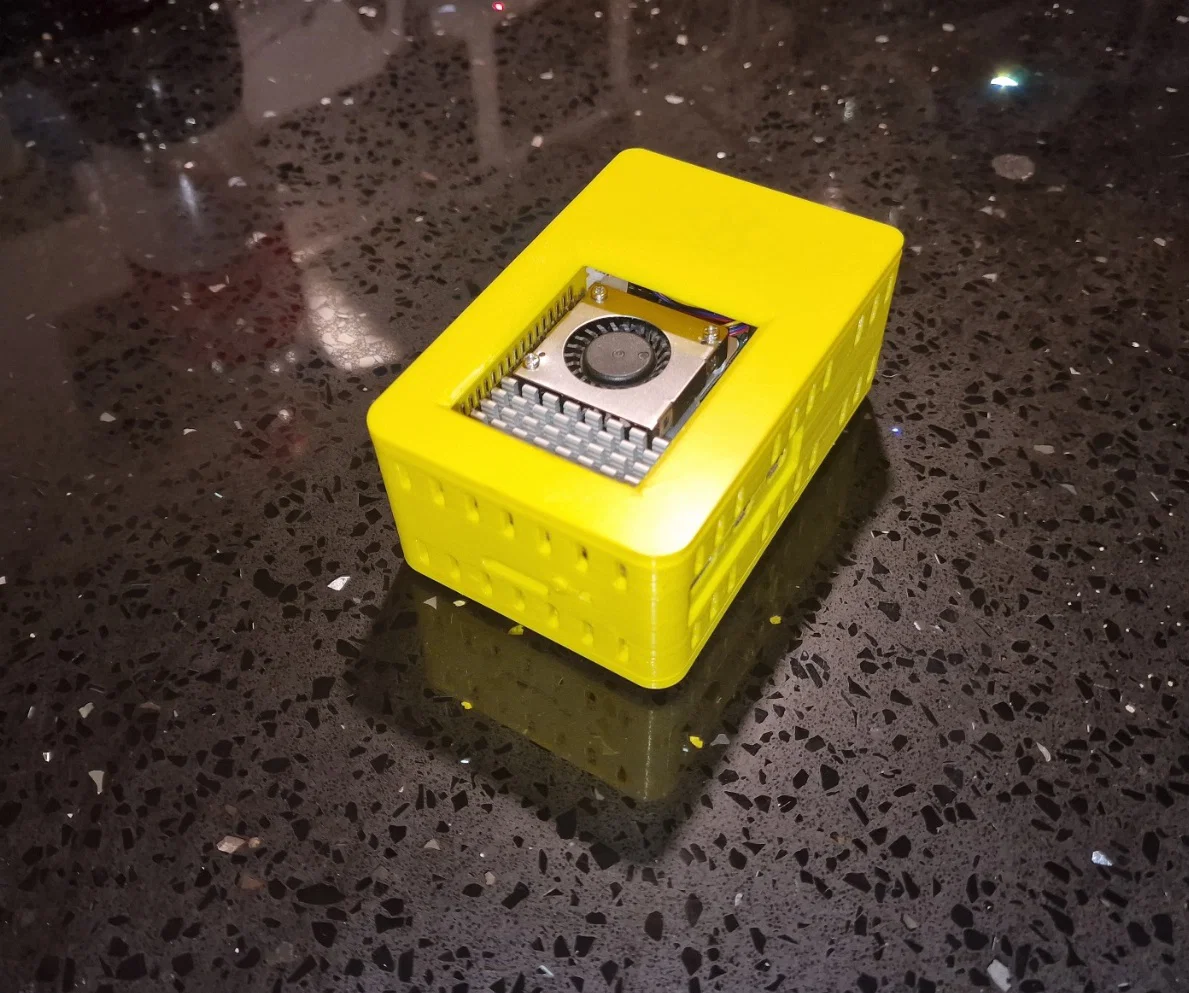

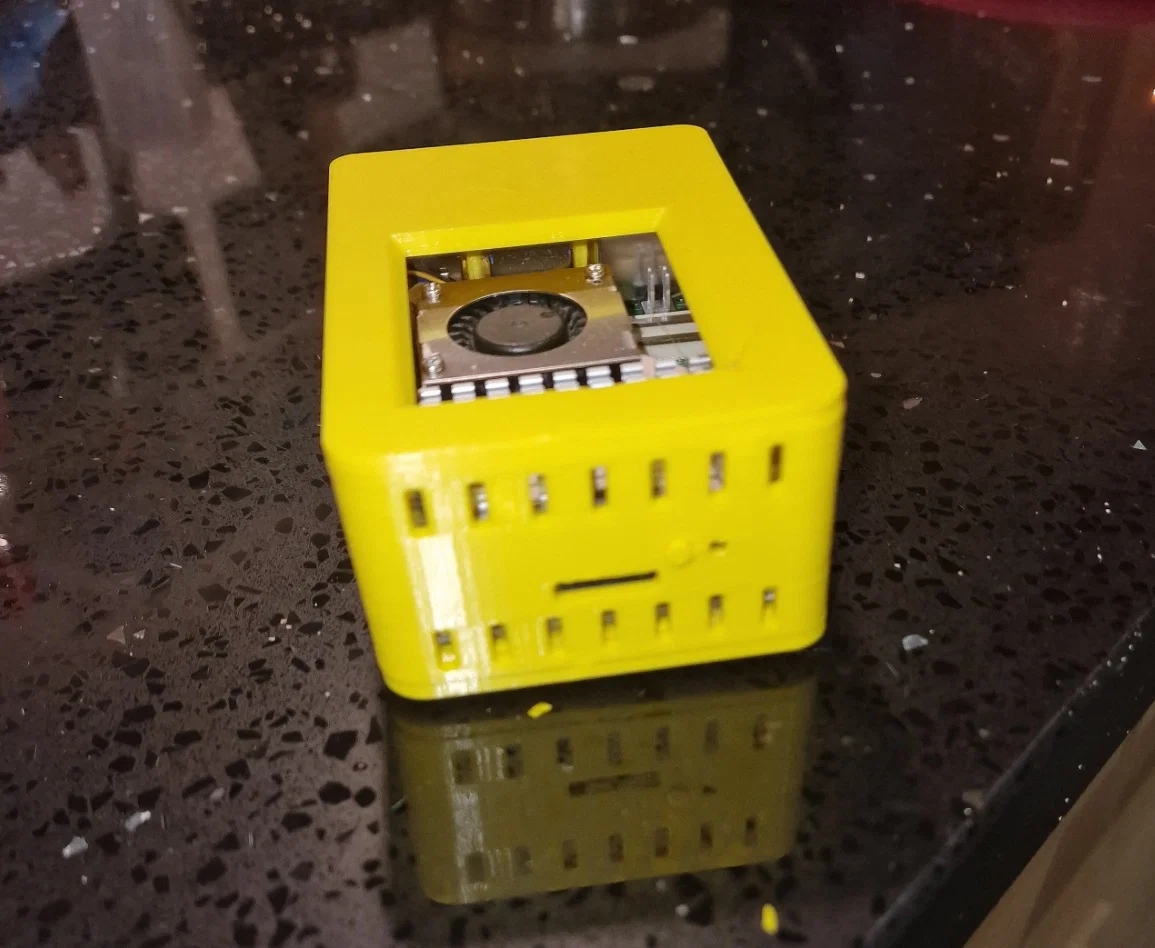

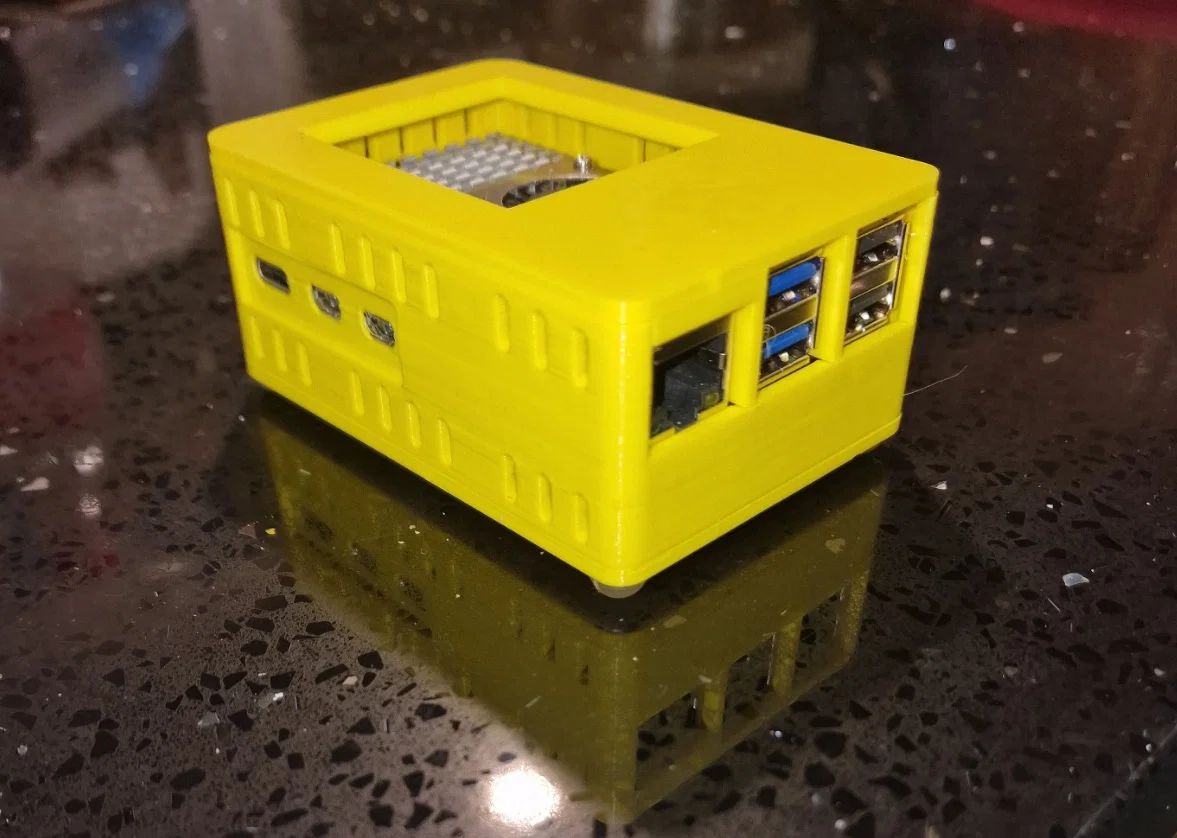

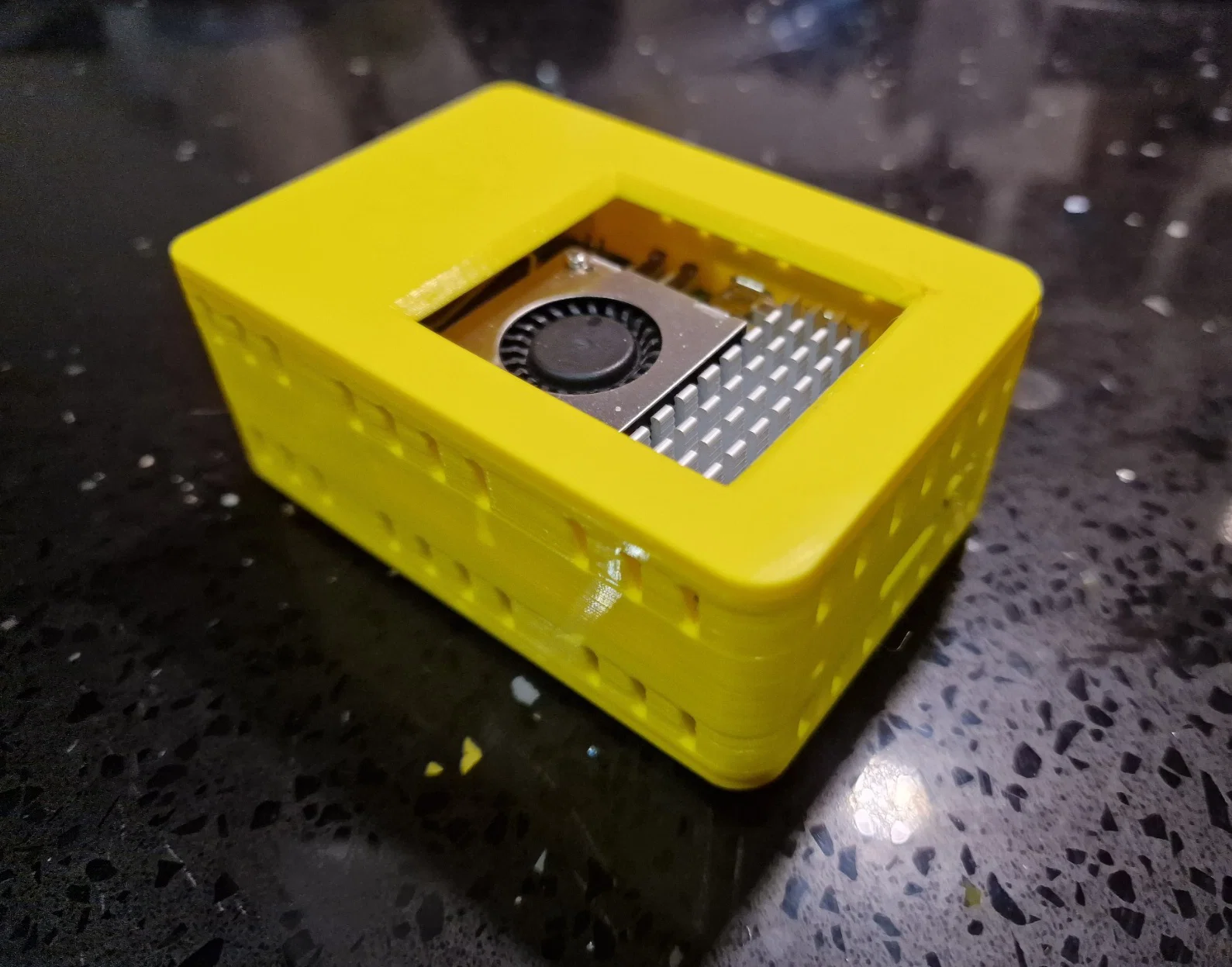

Phần vỏ được in dựng đứng (upright) ở 0.2mm với PLA.
Cần supports cho các trụ bắt Pi tại mỗi trong 4 điểm bắt Pi / HAT.

Cập nhật 08Feb24
File STL thân vỏ (Case body) vì lý do nào đó lại không có lỗ cho nút nhấn (push button).
Ngoài ra mình cũng upload thêm một phiên bản thân vỏ có thêm lỗ cho activity LED.
Cảm ơn Jake đã báo vấn đề và đề nghị thêm lỗ LED.
Các file STL và STP mới đã được upload và phân biệt bằng tên: "No led hole" hoặc "Inc led hole".

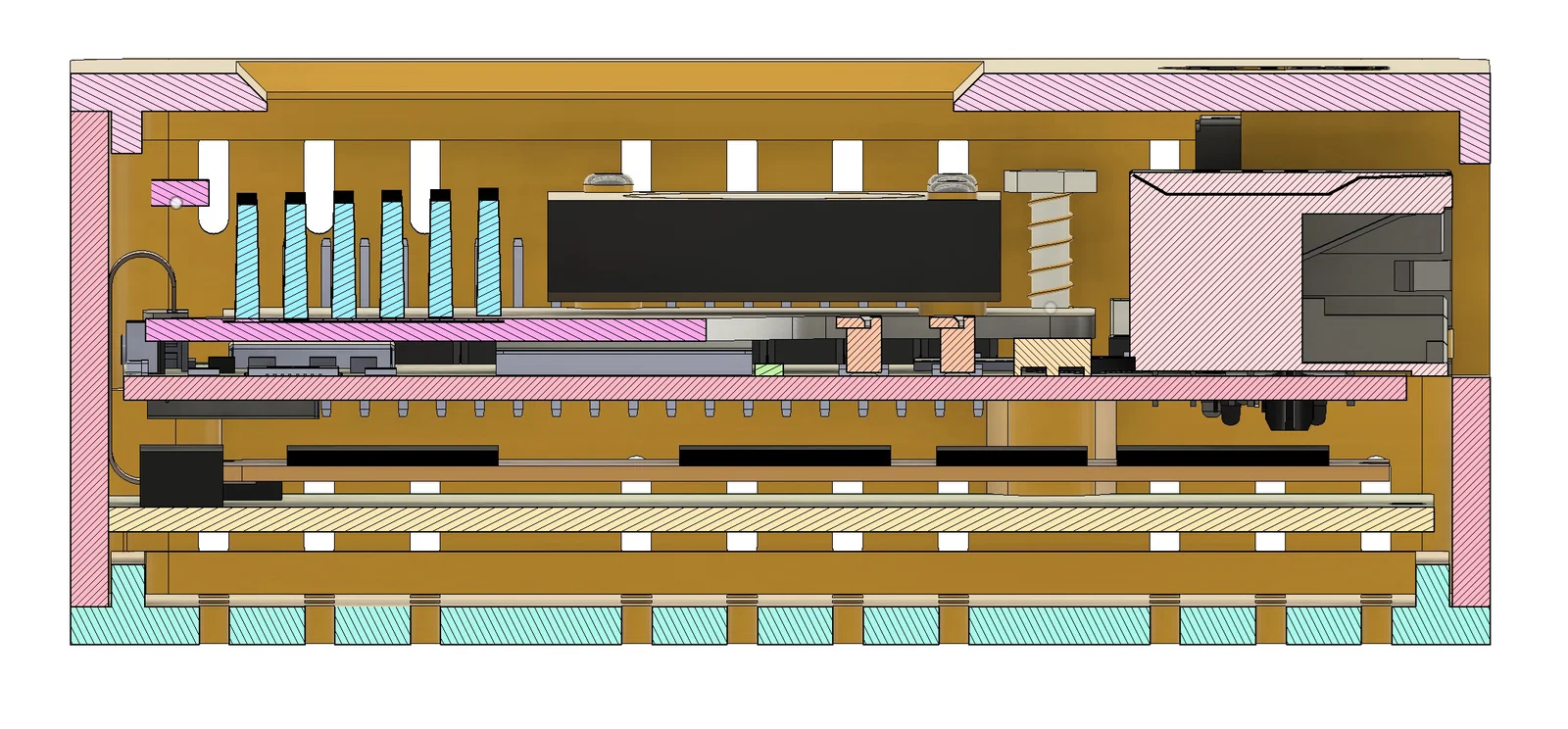

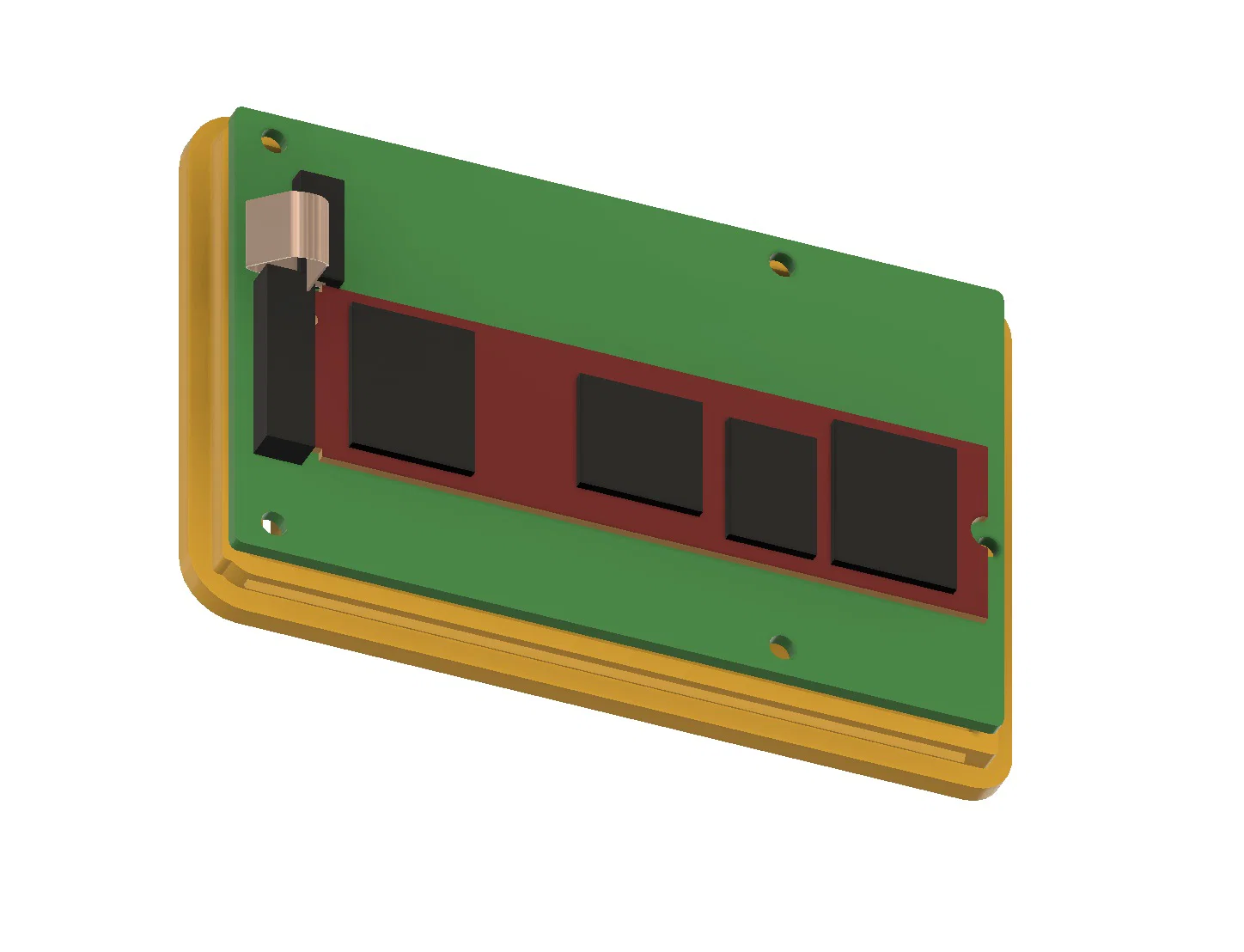

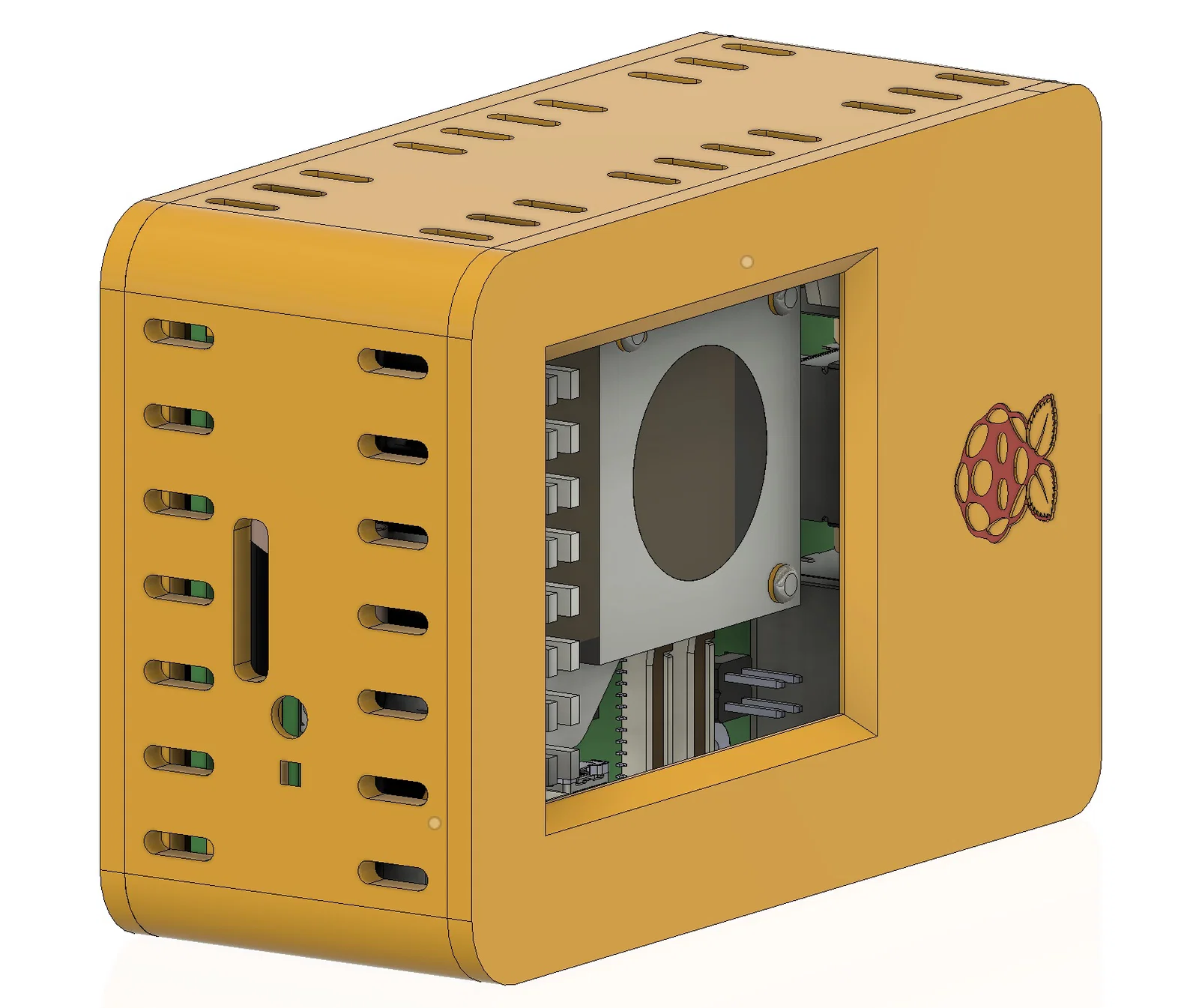

Mình cũng thêm hình minh họa vị trí các lỗ và một hình mặt cắt (cross section) để thấy cách xếp chồng của hai bo mạch.

Hy vọng giúp được ai đó.
