Hộp rugged Gridfinity 4x5 – bản RatRig edition

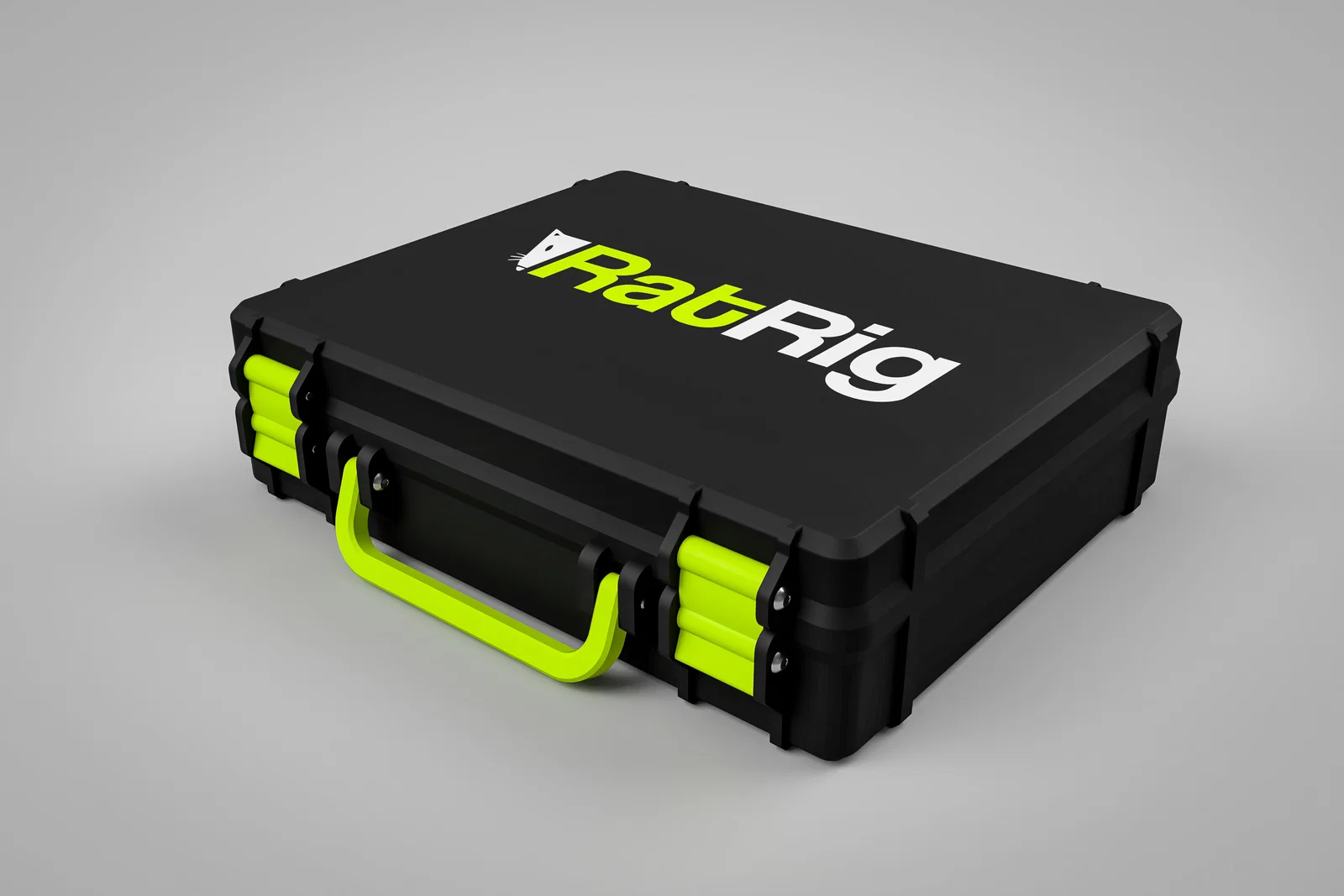

Mình rất thích hộp lưu trữ Gridfinity dạng parametric của Pred, nhưng mình không cần thiết kế kiểu chồng (stackable). Với lại mình còn thích ngoại hình của rugged box của Whity hơn. Nên mình đã kết hợp cả hai lại thành một hộp Gridfinity 4x5. Phiên bản này có nắp với logo RatRig. Thiết kế này cũng được làm để dễ in với hệ thống multi material.

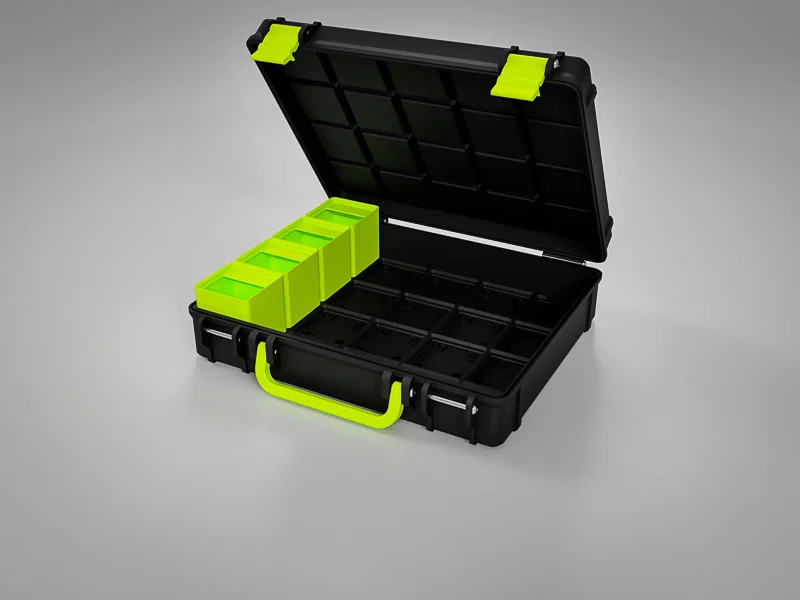

Hộp chứa được các bin cao 6U và khi đóng lại sẽ hạn chế đồ bị đổ tràn từ bin này sang bin khác. Thiết kế đủ chắc chắn nhưng vẫn cố gắng mỏng gọn nhất có thể.

Printing

File .stl đã được xoay hướng đúng sẵn. Với file .step thì bạn cần tự kiểm tra lại.

Bạn cần in

• 1x bottom
• 1x lid (có logo)
• 1x handle
• 2x latch
• 1x seal (tuỳ chọn - in seal bằng TPU)

Print settings

Hộp sẽ in đẹp nhất với các thiết lập sau:

• 3 Perimeters/Walls
• 5 Bottom/Top layers
• 20% infill
• 0.2mm layer height
• Arachne cho wall generation

Multi Material Printing (nắp có logo)

Nếu bạn dùng file .step, bạn chỉ cần gán vật liệu khác nhau cho phần logo và phần thân ngay trong slicer.

Nếu bạn dùng file .stl, bạn cần split STL ra thành các phần trước, rồi mới có thể gán vật liệu khác nhau cho phần nắp và phần logo.

Assembly

Để lắp ráp bạn cần:

• 6x vít M3x30mm cho bản lề và latch
• 2x vít M3x18mm cho handle
