Hộp CD/DVD Ultimate (Jewel Case) in 3D

❗❗❗VUI LÒNG ĐỌC, THÔNG TIN QUAN TRỌNG VỀ IN VÀ LỜI KHUYÊN ❗❗❗

Hộp jewel case in 3D cho tất cả CD hoặc DVD của bạn. Mình đã test mẫu này rất vui, và dù nó không hoàn hảo tuyệt đối, nhưng vẫn dùng ngon lành, và mình cũng khá tự hào về kết quả cuối.

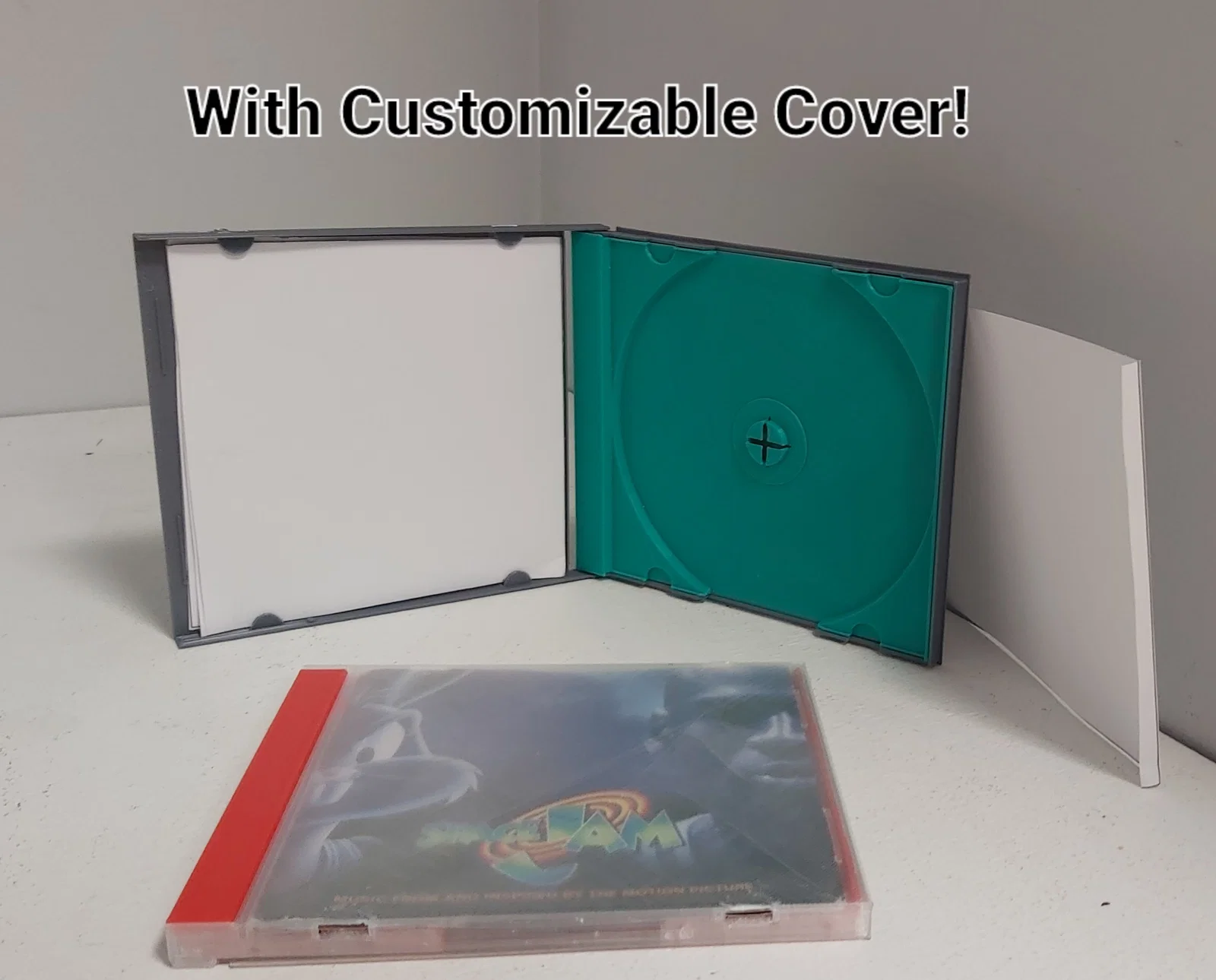

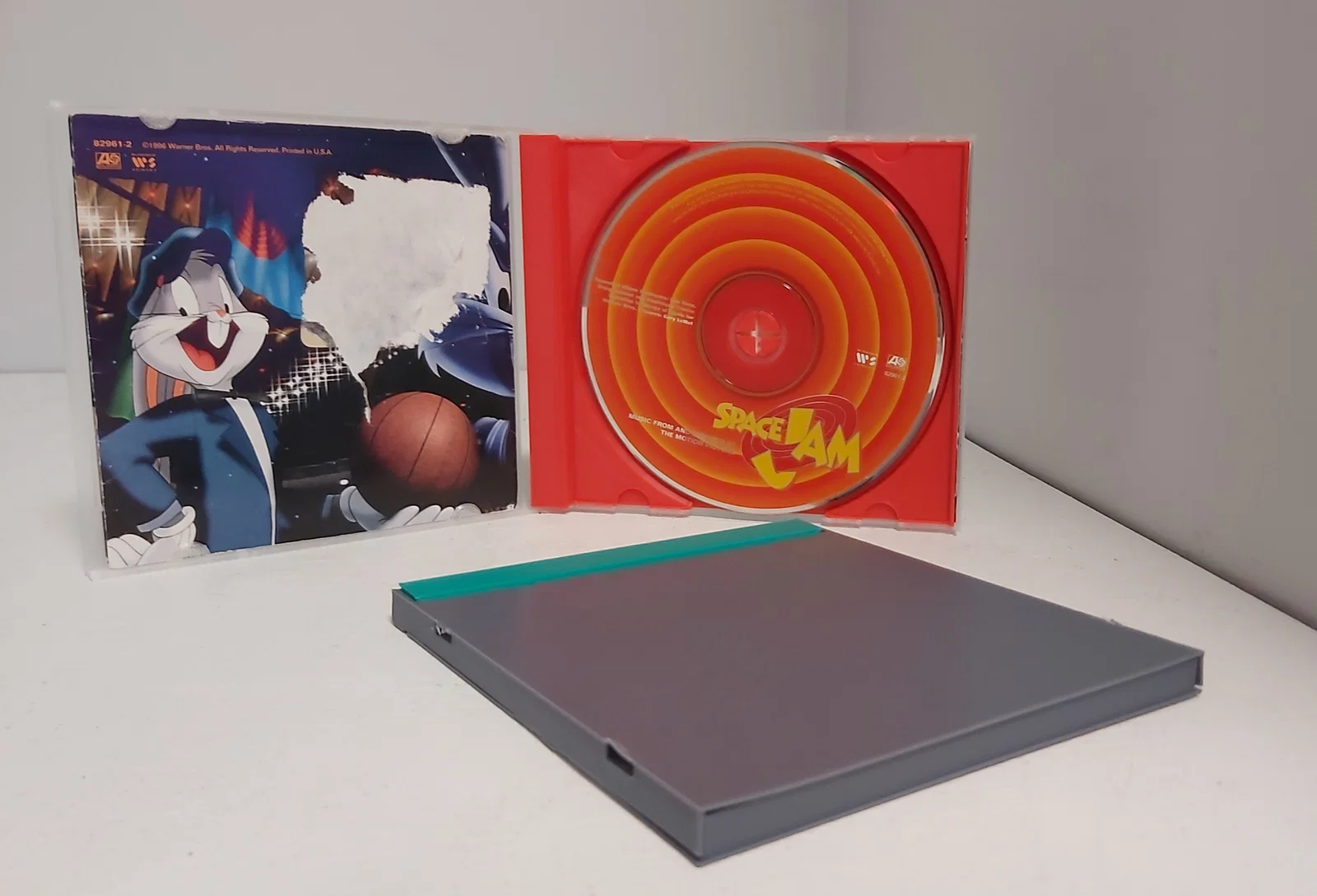

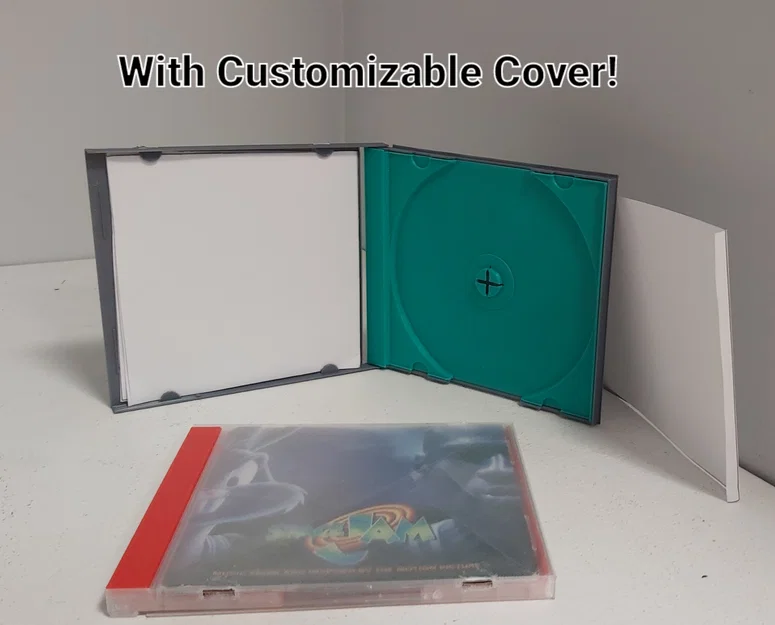

Trong hình thumbnail và hình print, bạn nên tham khảo nhiều hơn cái hộp màu xám và xanh lá, vì bản màu đỏ và trong suốt là prototype cũ hơn một chút.

Hộp CD này có thể in 3D hoàn toàn với 3 phần: nắp trước (front cover), nắp sau (back cover) và khay/insert. Mỗi phần đều cần mô tả riêng kèm vài lưu ý để dùng đúng cách.

CdCase_Cover

• Phần này cần supports “everywhere” ở 80 degrees. Supports hơi khó lấy ra, nhưng dùng kìm cắt góc (angle cutters) hoặc dụng cụ tương tự thì sẽ dễ hơn nhiều.

• Phần bản lề (hinge) không nên tháo ra lắp vào quá thường xuyên, vì sẽ làm bản lề bị bẻ ngược và về lâu dài có thể bị lỏng.

• Ở thiết kế cuối, tùy filament bạn dùng, phần đầu mẫu có thể hơi đội lên một chút. Không ảnh hưởng khả năng sử dụng, nhưng nhìn sẽ không hoàn hảo.

• Đừng mở phần này bằng lực quá mạnh, vì sẽ làm các chốt bên trong nhanh bị xuống cấp. Những lần đầu đóng/mở, có thể bạn cần đẩy nhẹ lên rồi đẩy nhẹ xuống để mở hộp.

• Nhớ để phần này nguội hẳn rồi mới lấy khỏi bed, không là dễ bị warp.

• % infill không quan trọng với phần này.

CdCase_Back

• Phần này không cần supports.

• Theo kinh nghiệm của mình, in quá nhanh có thể làm các lỗ ở cạnh bên bị co lại, khiến việc đóng hộp khó hơn hoặc cần canh chính xác hơn.

• Nhớ để nguội hẳn rồi mới lấy khỏi bed, không là dễ bị warp.

• % infill không quan trọng với phần này.

• Mình có đặt watermark trên phần này, nhưng nó cực nhỏ và nằm tít ở góc. Nó không ảnh hưởng thiết kế cuối vì sẽ bị insert che lại. Nếu dùng filament trong (clear) thì nhìn từ đáy có thể hơi thấy nếu để ý, nhưng không ảnh hưởng in ấn gì hết.

CdCase_Insert

• Phần này cần supports “everywhere” ở 80 degrees. Supports hai bên tháo khá dễ, và nếu bạn đẩy rất nhẹ thì supports ở giữa sẽ bung ra.

• Vòng tròn ở giữa khá mỏng/giòn, nên cẩn thận khi nhấn để lấy CD ra.

• Đừng để những CD quá giá trị hoặc có ý nghĩa đặc biệt vào hộp này, vì hộp in 3D sẽ không bền và không bảo vệ tốt bằng hộp sản xuất chuyên nghiệp.

• Bạn phải ấn CD vào khe khá mạnh, nếu không CD có thể rớt ra.

• Nhớ để nguội hẳn rồi mới lấy khỏi bed, không là dễ bị warp.

• Phần này có thể để infill 10–25%.

Để ráp 3 phần lại: chỉ cần ấn insert vào nắp sau, rồi gài hai phần bản lề của nắp trước và nắp sau vào với nhau. Một vài điểm (dots) giữa nắp sau và insert có thể không khớp hoàn toàn, nhưng các phần vẫn sẽ chắc.

Dù PLA vẫn dùng được, PETG có lẽ sẽ hợp hơn. Theo trải nghiệm của mình, các phần chịu lực trong bản in này (ngàm giữ CD và chốt giữ hộp đóng) sẽ yếu dần theo thời gian. PLA cũng dễ mềm/chảy hơn PETG khi gặp nhiệt, nên hộp này sẽ không chịu được xe hơi nóng hoặc những nơi ấm/nóng tốt lắm.

Nếu bạn in bằng vật liệu trong suốt, mình có kèm một file PDF template để bạn in (bằng máy in giấy bình thường, không phải máy in 3D!). Về phần giấy, đây là vài thông tin:

CdCase_Papers

• Booklet dài 8 trang. Bạn cần gấp và bấm kim (staple) lại. Booklet sẽ nằm trong phần cover của thiết kế, còn phần back cover là 1 trang đặt vào phần đáy. Muốn thêm/gỡ/đổi back cover thì phải tháo CD insert ra, còn booklet thì có thể lấy từ bên trong hộp.

• Các file sẽ hướng về phần đáy của thiết kế, để bạn biết chiều (orientation) của hình khi thêm vào.

• Bộ “booklet” thứ 2 nhỏ hơn bộ thứ 1 một chút để booklet gấp lại gọn và đẹp hơn.

• Những tờ ghi “optional” vẫn nên in, nhưng khi booklet đóng lại hoặc bị CD insert che thì sẽ không thấy, nên có thể không cần thiết kế hình. Booklet cần các trang thêm này để dày hơn một chút và kẹt chắc trong khe.

• Nhớ chọn “fit to paper” thay vì “fit to printable area” trong phần tùy chọn scale.

• Nhớ in hai mặt (print on both sides).

• Tốt nhất là dùng kim bấm để bấm booklet, nhưng băng keo hoặc keo dán cũng được. Nếu bạn không có mấy thứ đó, có thể chỉ cần để giấy rời vào cũng ổn.

• Lý tưởng nhất là có kéo hoặc dụng cụ khác để cắt/xé template hay thiết kế. Các đường giữa 2 ô là để gấp, không phải để cắt.

Nếu bạn có in mẫu này, mình rất cảm ơn nếu bạn đăng make và cho mình xin ý kiến. Như mình nói, mình hài lòng với kết quả cuối, nhưng mình rất muốn nhận feedback từ những bạn có kinh nghiệm hơn, và đăng make là cách tốt nhất để làm điều đó.

CHÚC IN THÀNH CÔNG!
