Phễu Phòng Thí Nghiệm Dùng Một Lần – Fully Parametric (Vase Mode)

TỔNG QUAN

Loạt phễu này được thiết kế riêng để ưu tiên dùng một lần, hoặc dùng riêng cho một loại vật liệu.

Từ “disposable” (dùng một lần) dạo này nghe không mấy tích cực, nhưng ý ở đây là có thể dùng ngắn hạn hoặc như một cách kinh tế để nhanh chóng tạo ra một dụng cụ chuyên biệt khi hoàn cảnh cần.

Các phần gân dọc (fluted) trên phễu không chỉ để đẹp. Chúng giúp tăng độ cứng, và quan trọng hơn là được thiết kế để giữ giấy lọc không chạm sát bề mặt nhằm lọc tốt hơn; còn ở mặt ngoài, chúng đồng thời đóng vai trò như các đường thoát khí (ventilation airways), hoạt động giống ribbing để tránh bị air lock.

Tất cả các phễu bên dưới có góc thành 60° để lọc hiệu quả, và đa số được chọn kích thước để vừa các loại giấy lọc tiêu chuẩn.

Một bộ lọc lắp vừa kiểu “Buchner style” sẽ có trong vài ngày hoặc vài giờ tới (link sẽ nằm ở đây và bên dưới).

Nếu bạn cần giải pháp bền hơn nhưng vẫn tuỳ biến được tương tự, xem mẫu . Ở đó, nếu muốn bạn có thể làm lại các kích thước như bên dưới, thậm chí chỉnh độ dày thành theo ý.

CÁC PHIÊN BẢN PARAMETRIC

Bạn có thể đổi đường kính miệng, đường kính ống (stem), chiều dài ống, và thậm chí (cẩn thận một chút) cả góc phễu, rồi tải model phù hợp mục đích của mình. Dù mình đã đưa vào khá nhiều kiểu dáng và kích thước, bạn vẫn có thể tuỳ biến hoàn toàn và rất đơn giản bằng cách tải tài liệu SOURCE FILES và làm theo hướng dẫn.

KHUYẾN NGHỊ IN

Mẫu được thiết kế để in vase mode. Mình đã in ổn định với nozzle 0.4 và extrusion width 0.6 bằng PLA hoặc PETG.

Mình đoán đường kính trên 150mm có thể sẽ kém bền hơn, nhưng mình chưa in lớn hơn mức đó.

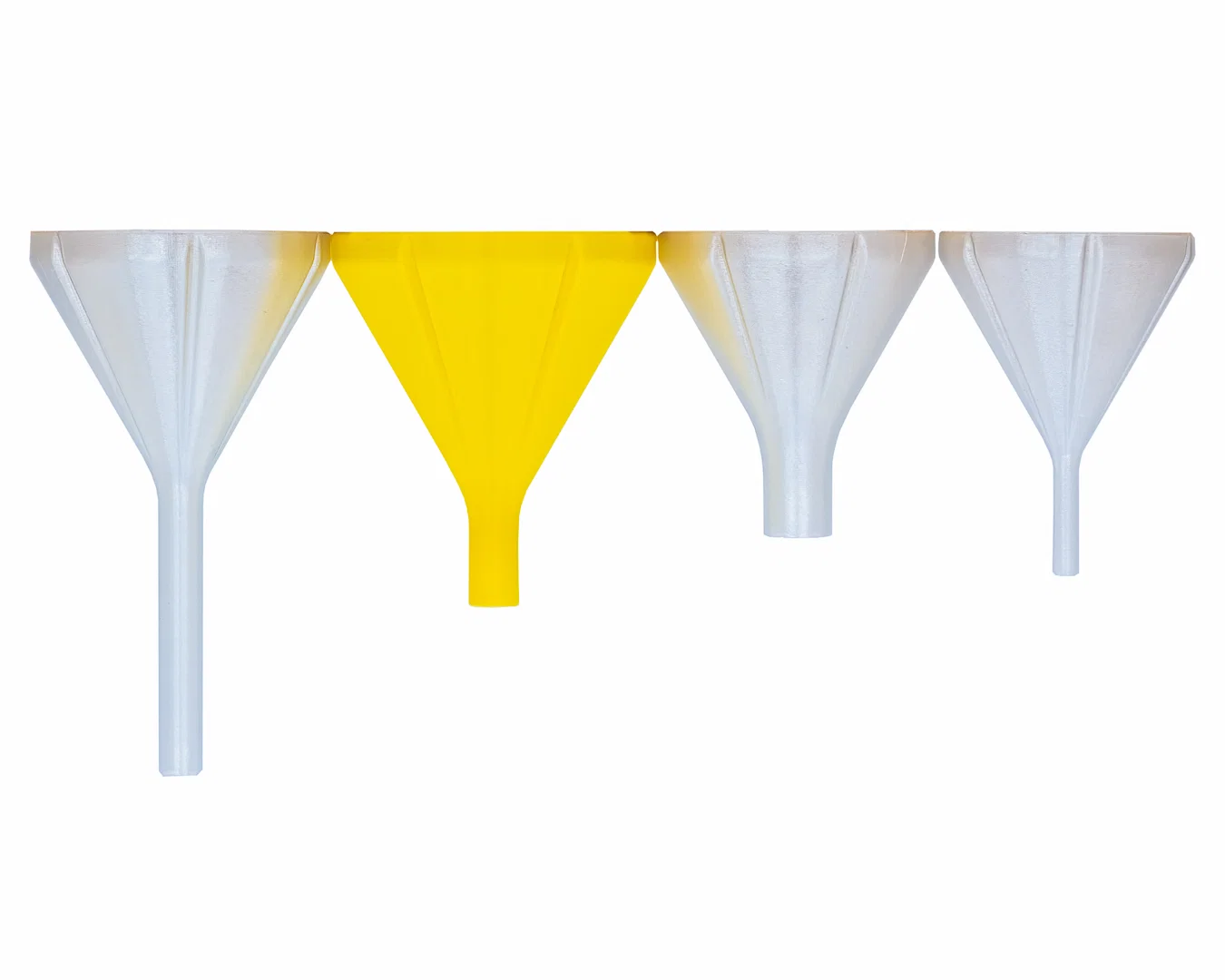

CÁC MẪU PHỄU CÓ SẴN ĐỂ TẢI

Nếu bạn không tìm được phễu đúng nhu cầu, tận dụng file parametric sẽ rất dễ.

Mẫu phễu dùng chung (general purpose) được ghi kích thước để khớp với kích thước mặc định của tất cả các thiết kế parametric khác của mình, và là bản vẽ gốc được liên kết trong phần tải Source File.

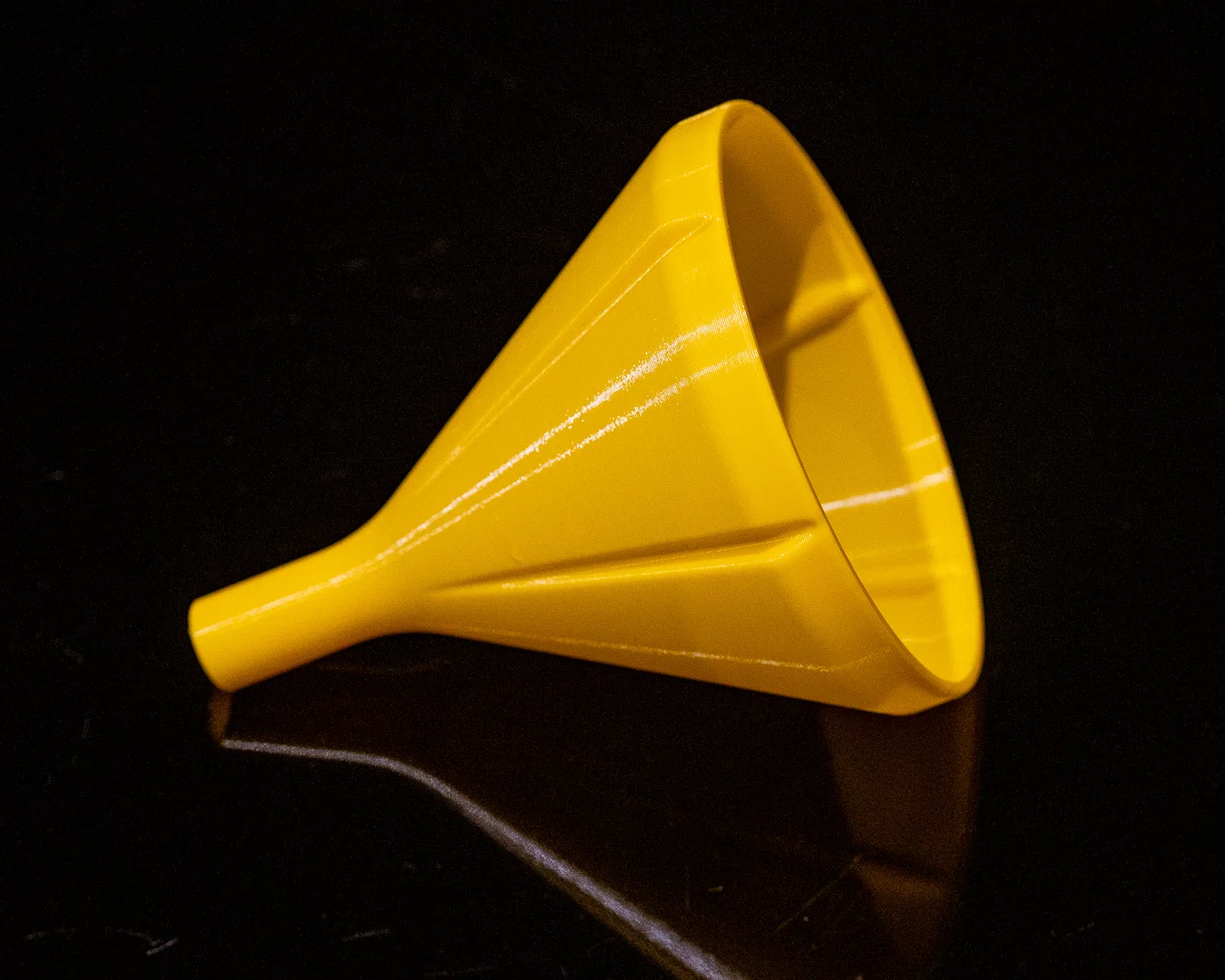

Hai mẫu phễu “disposable” thật ra không “dùng một lần” hơn hay kém hơn các phễu khác trong bộ này. Chúng dựa trên các cỡ phổ biến ngoài thị trường và được chọn để vừa giấy lọc cỡ 110 và 125. Lưu ý: mọi kích thước đều là kích thước BÊN NGOÀI, nên nếu bạn cần kích thước bên trong thì phải trừ đi độ dày thành.

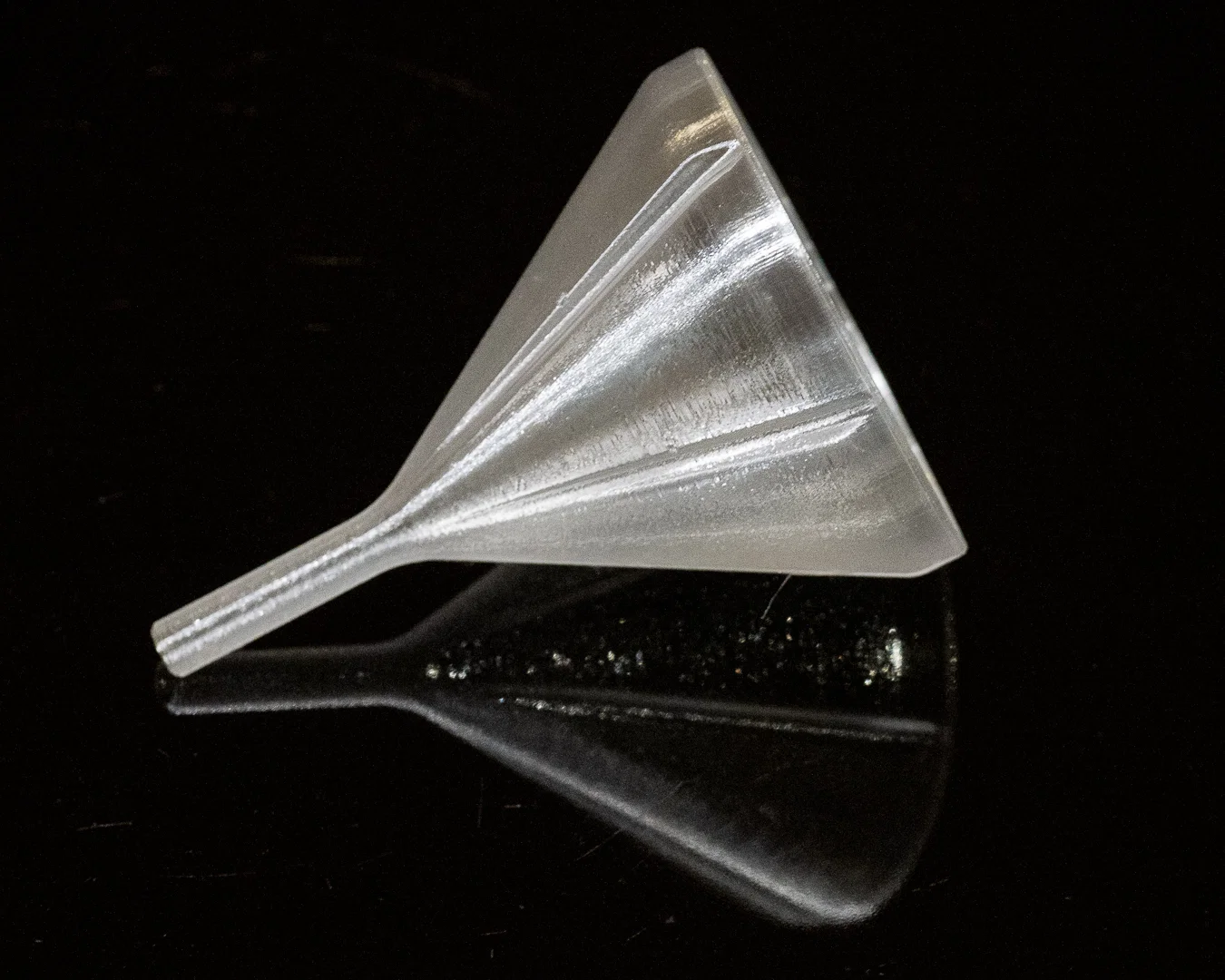

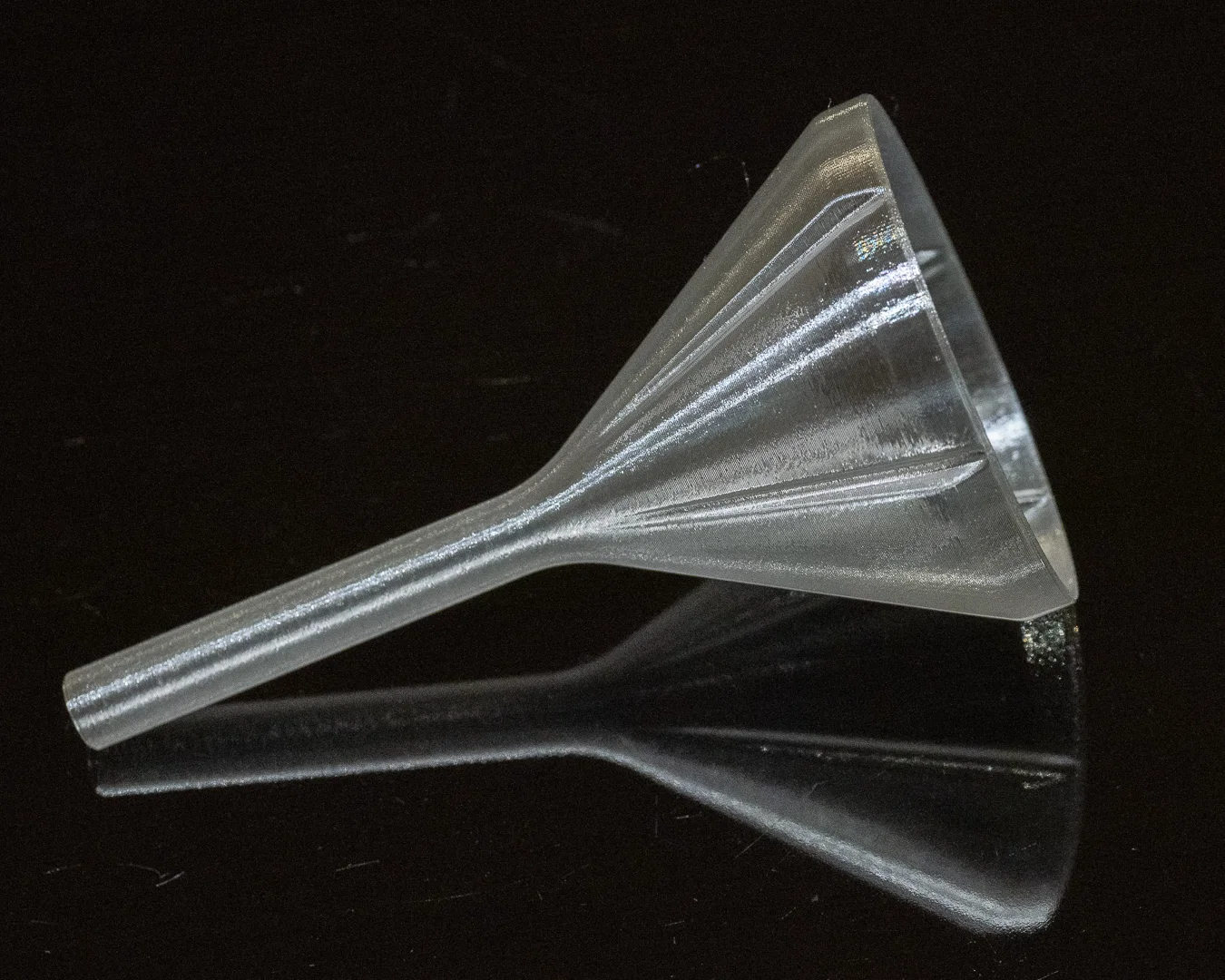

Phễu phân tích (analytical funnels) thường có đầu vòi bị cắt cụt (truncated spout) — các mẫu này thì không. Và lưu ý ở miệng ra của vòi có một đoạn gờ hồi nhỏ để tăng độ bền. Nếu điểm này gây vướng, bạn có thể bẻ gãy vài lớp cuối hoặc cắt phần góc đó ngay trong slicer.

Kích thước khá “tương đối”, dựa trên việc tổng hợp nhiều cỡ trong catalogue, tuy vậy giấy lọc tiêu chuẩn vẫn nên dùng được.

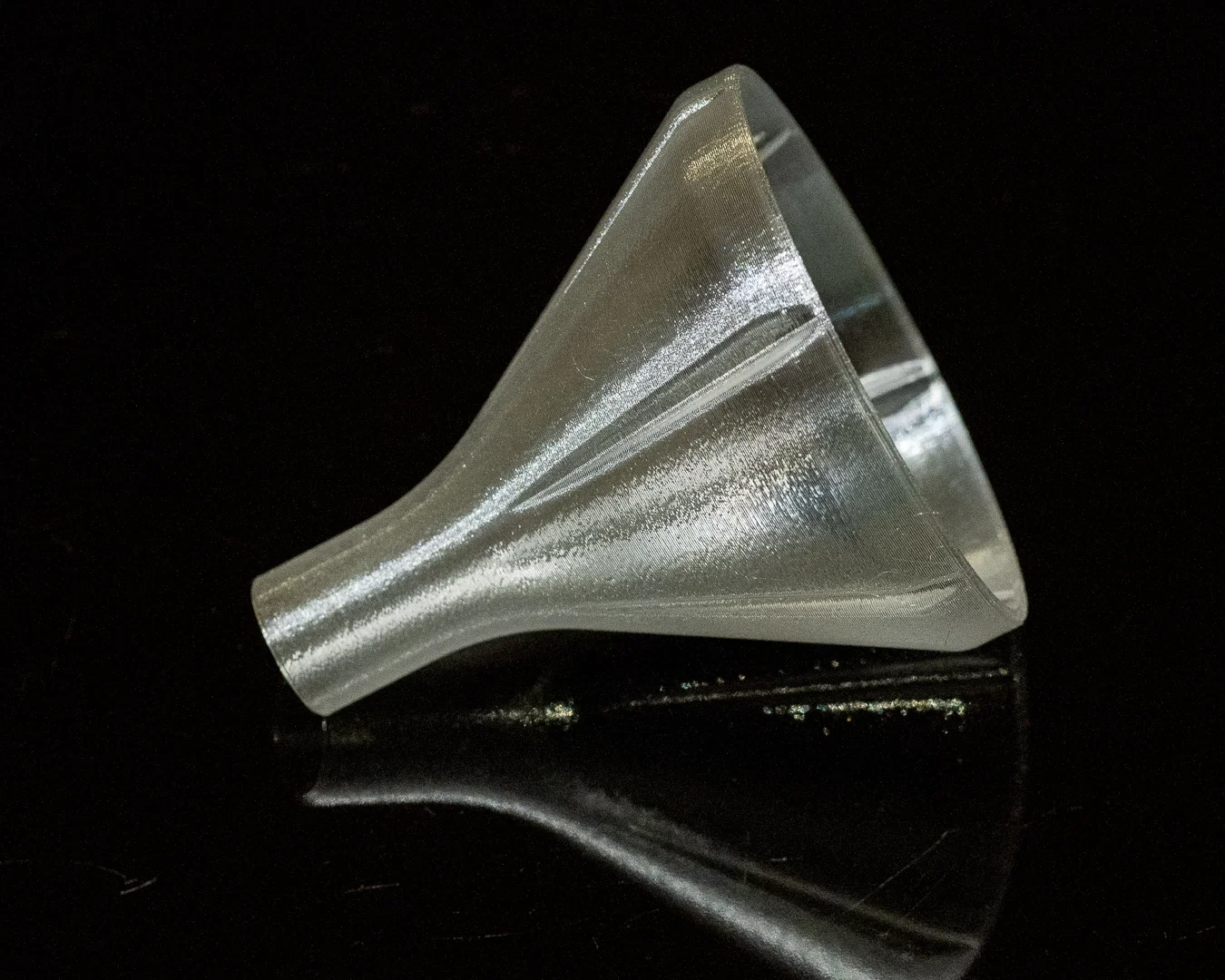

Phễu media có đường kính ống (stem) lớn hơn để hỗ trợ dòng chảy của bột, hạt hoặc chất lỏng sệt hơn. Nó cũng tiện để chiết mứt và đồ bảo quản, nhưng nhớ kỹ là hoàn toàn không phù hợp với các chất đường nóng!

PHỤ KIỆN (SẮP CÓ!)

Theo dõi nhé, phụ kiện sẽ lên trong 1–3 ngày tới!

NGÀM/ĐẦU GẮN LỌC

Một bộ lọc parametric kiểu Buchner để lắp vừa trên miệng của bất kỳ phễu nào trong số này (được scale cho đúng cỡ).

Một tấm plate đơn giản để giữ phễu phía trên các hũ miệng rộng.
