Khớp nối Bowden PTFE – ECAS Twist-Lock Magnetic Coupler

Remix từ Đầu nối PTFE Magnetic Twist Lock Tác giả jurassic73

Tác giả 72pxldotcom

Lượt tải
497
Lượt thích
107
Lượt coi
2.400
Tải tất cả (.zip)· 4 file · 2,9 MB· 2,9 MB

File 4 2,9 MB

  • ecas_magnetic_coupler_assembly_1777060983.3mf3MF · 342,3 KB
  • ecas_magnetic_coupler_1777060984.3mf3MF · 168,3 KB
  • ecas_magnetic_coupler_1777060984.stlSTL · 2,2 MB
  • ecas_magnetic_coupler_1777060986.stepSTEP · 217,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#335476
Danh mục
Máy In 3D
Ngày đăng

Mô tả

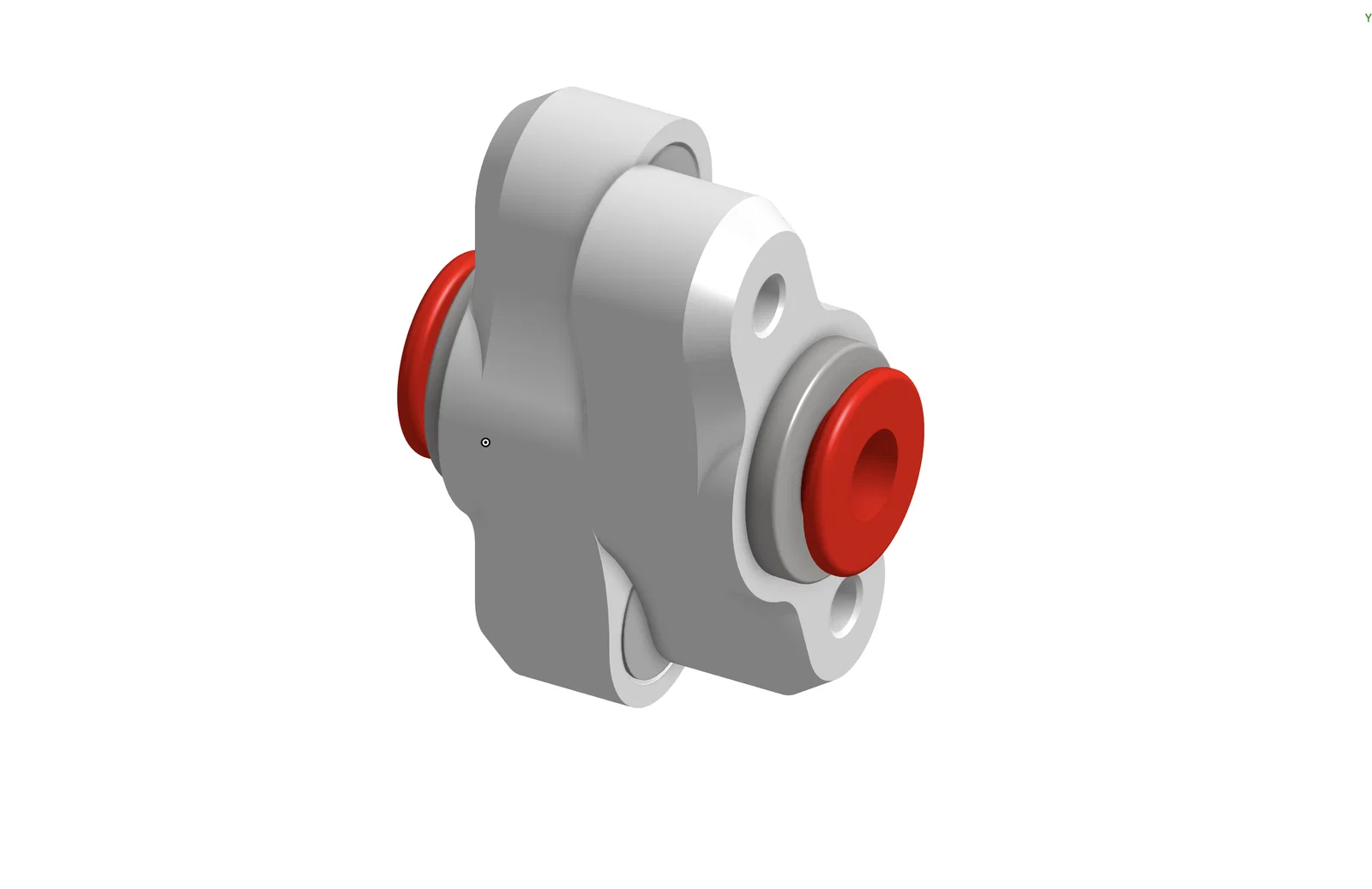

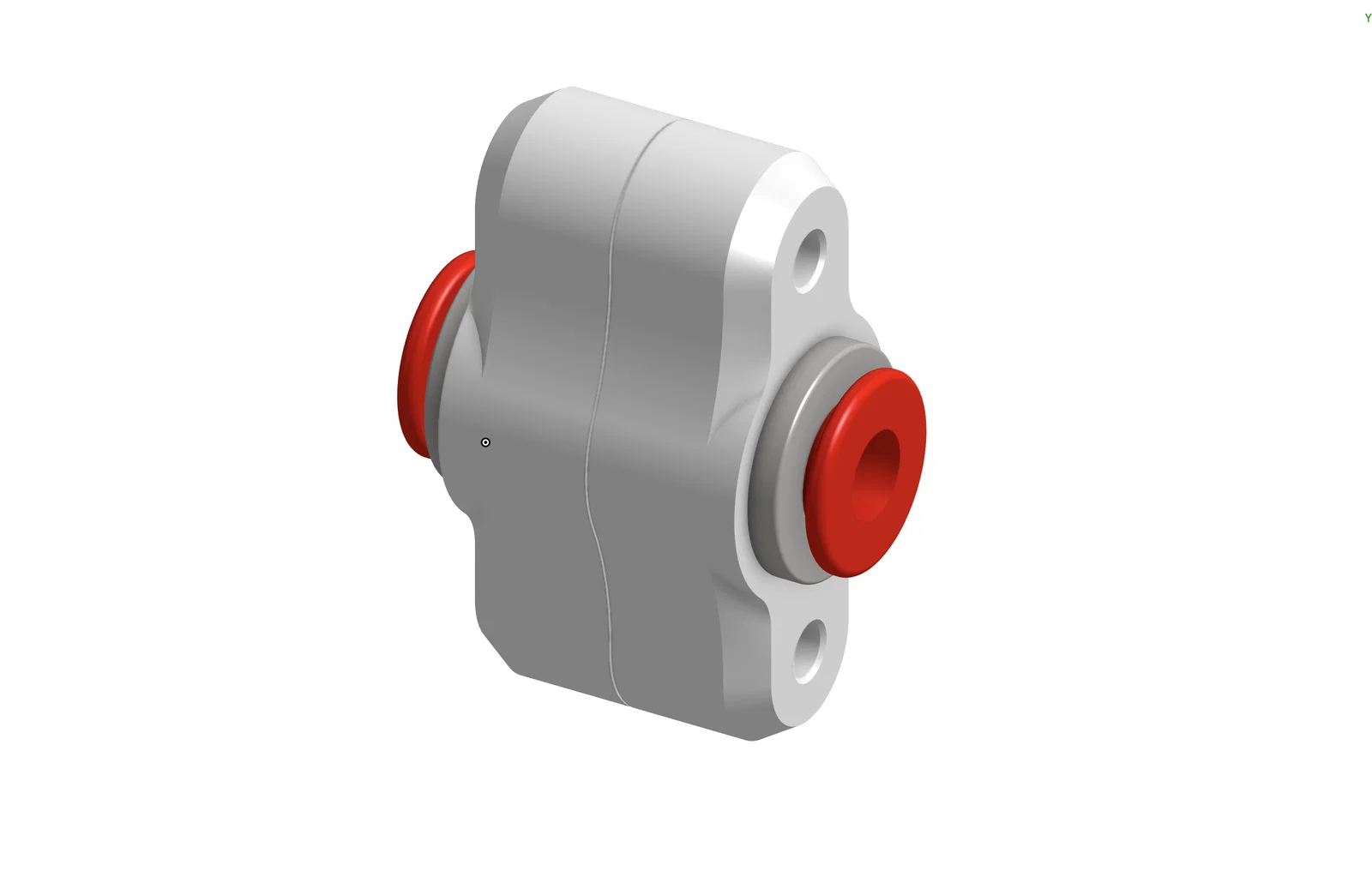

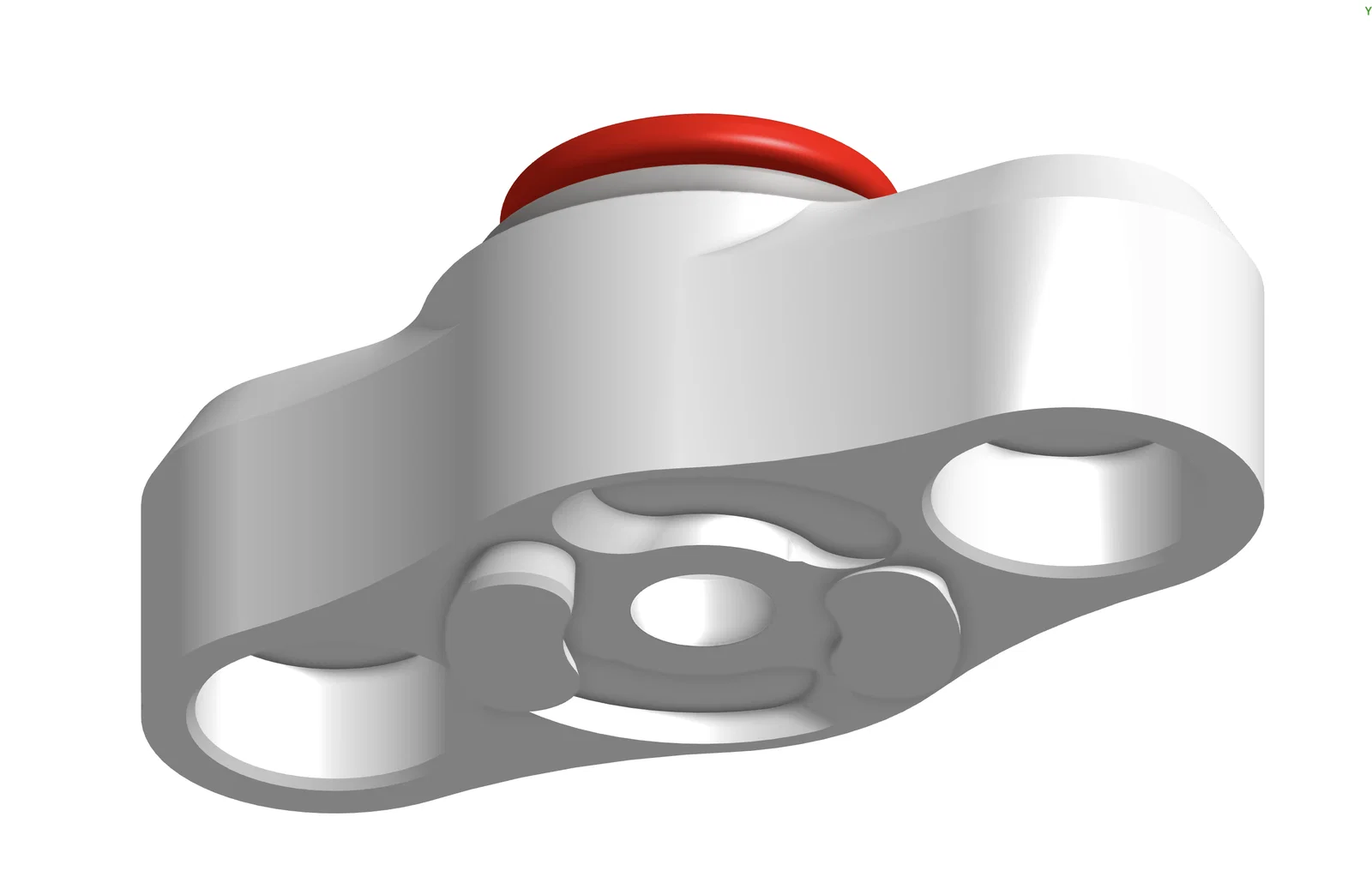

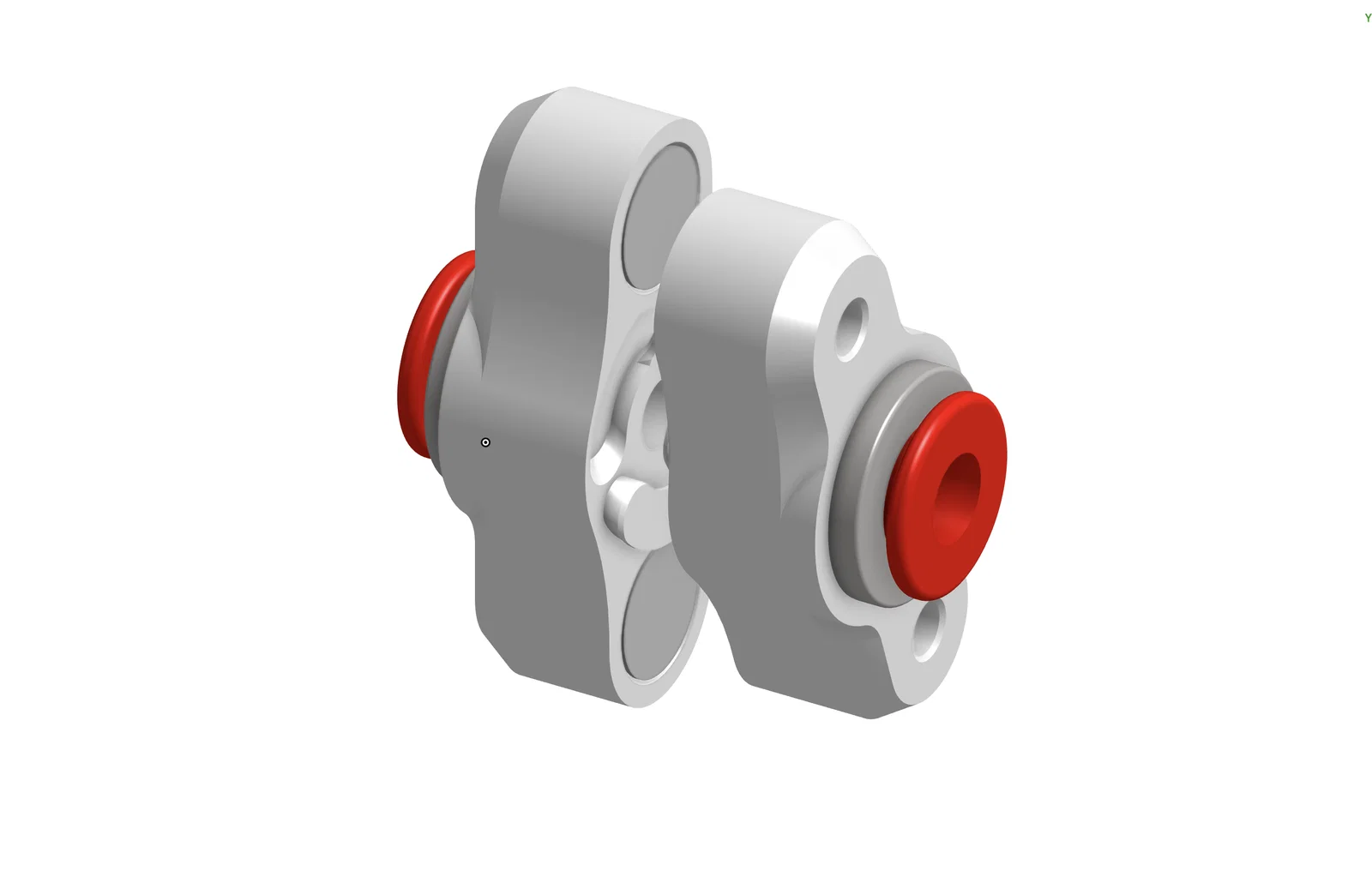

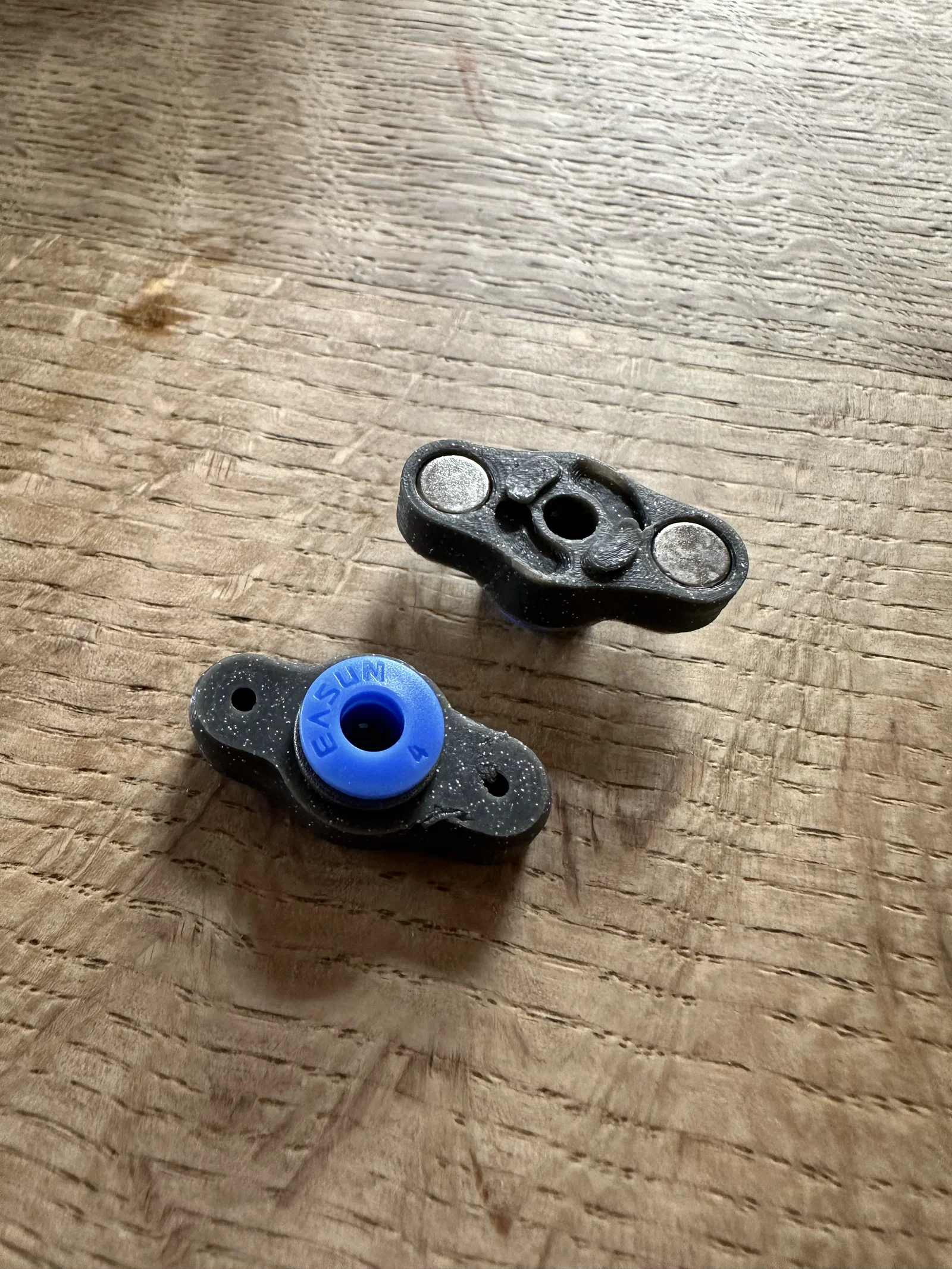

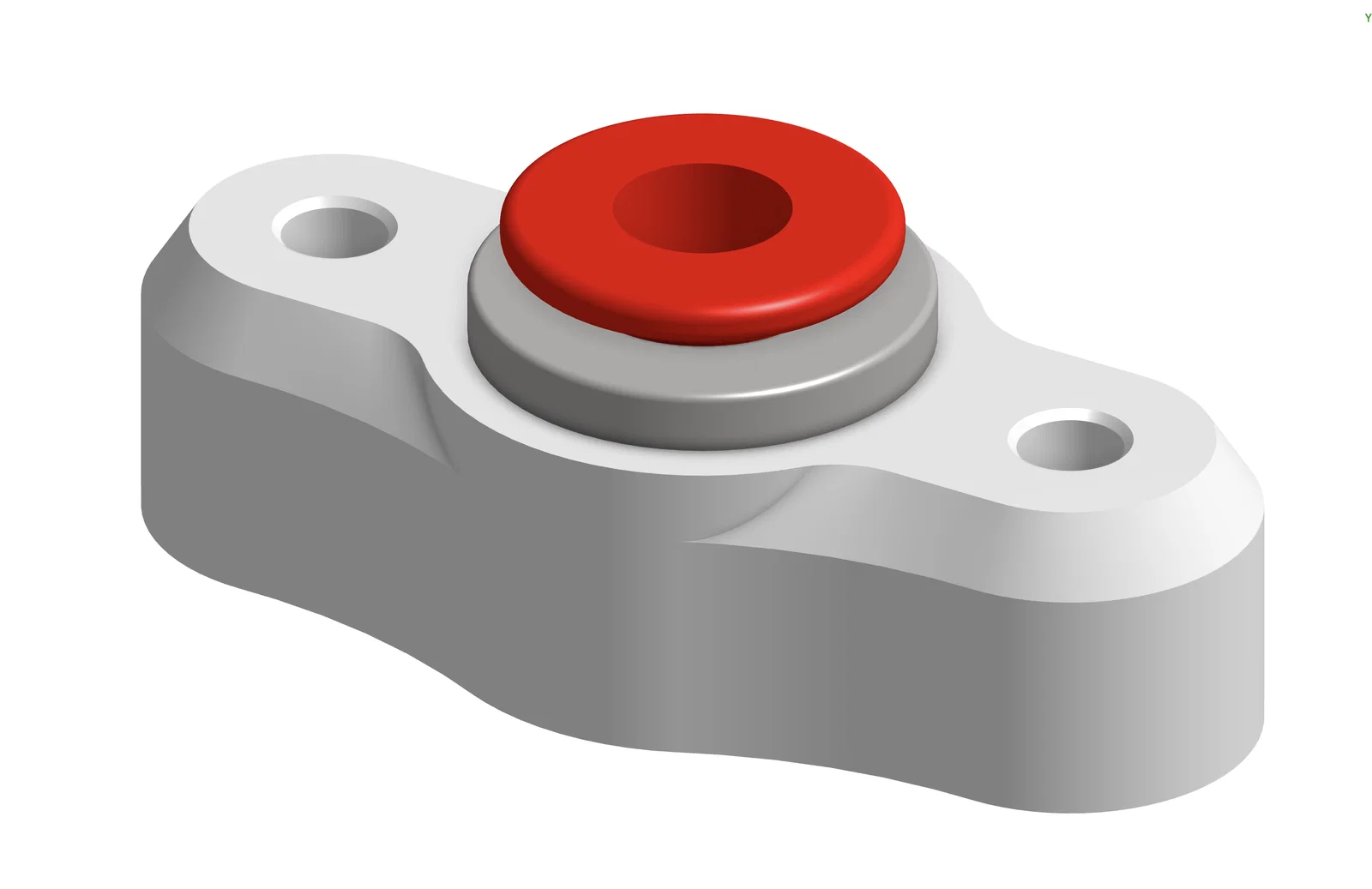

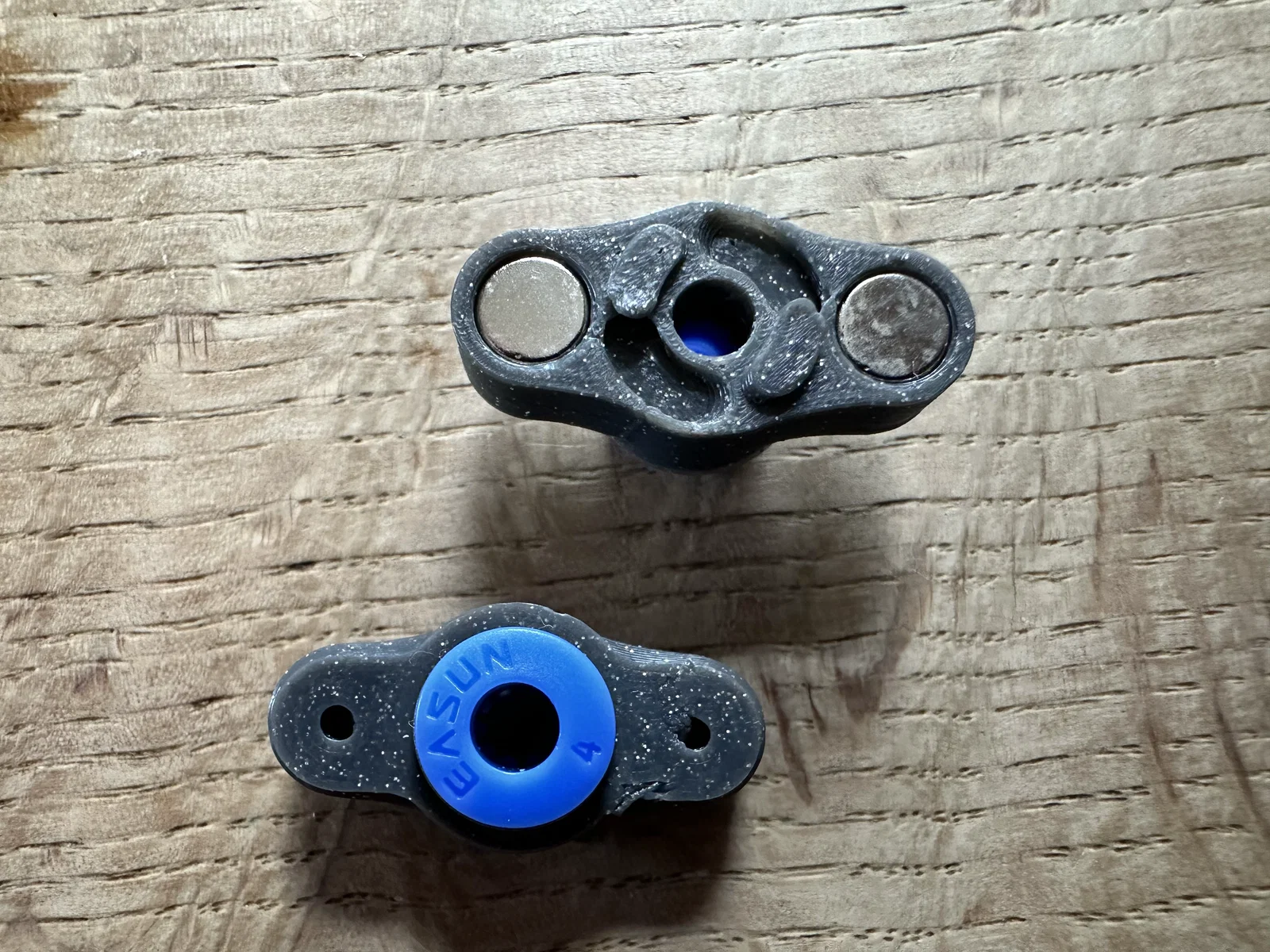

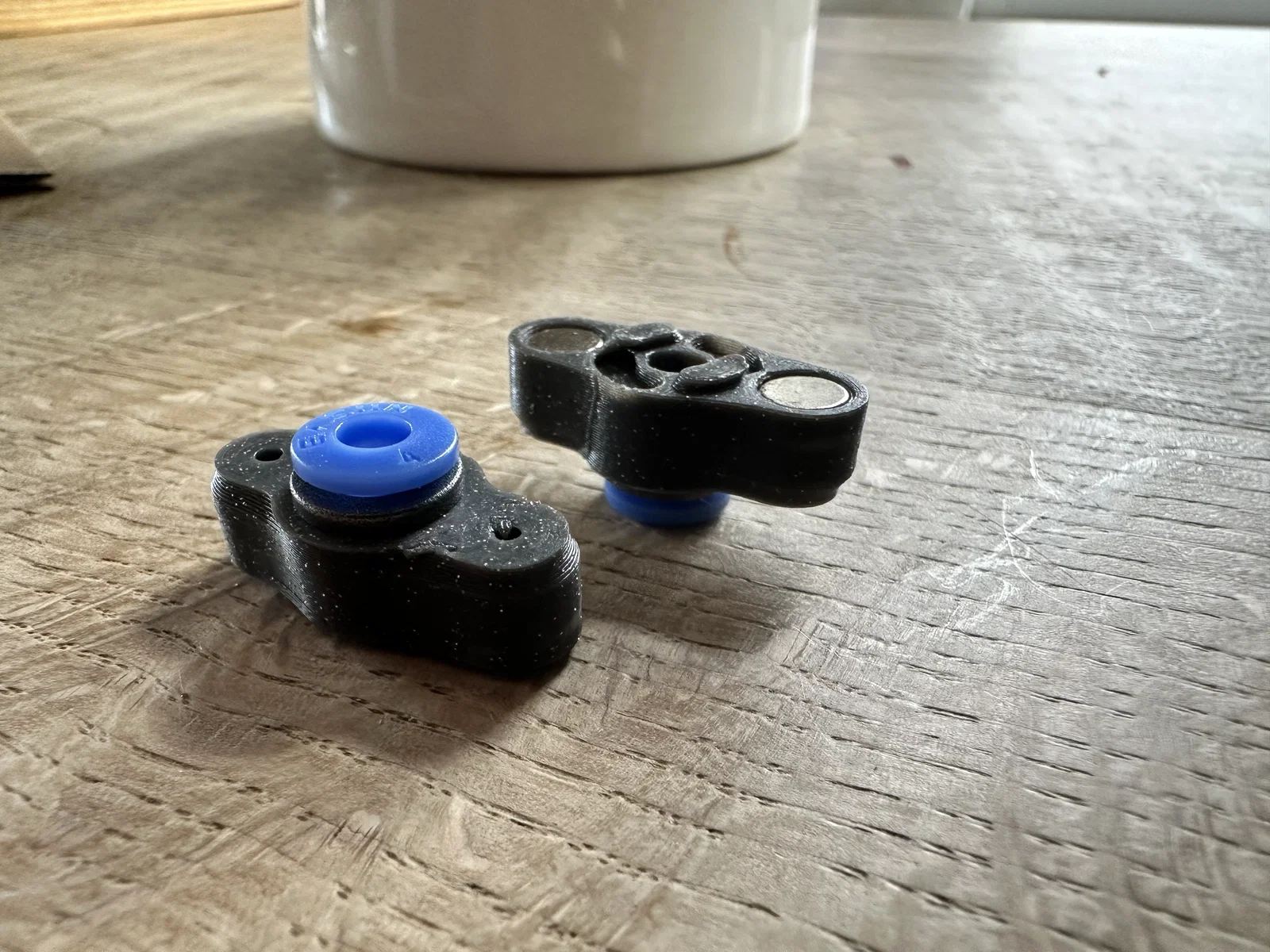

Kết nối twist-lock bằng nam châm cho ống PTFE/bowden.

Parts

  1. 2 x nam châm 6x3mm
  2. 2 x ECAS Connectors
  3. 2 x chi tiết in (ecas magnetic coupler)

Assembly

  • Tất cả đều dạng press fit, nhưng có thể phải chỉnh/tune lại một chút
  • Nam châm nên lắp ngược cực với nhau để có thể kết nối qua lại một cách “universal”

My print settings

  • ABS
  • nozzle 0.4mm
  • layer height 0.2mm
  • 4 perimeters
  • không cần supports (mình dùng sacrificial layers cho các lỗ counterbore)

Additional benefits

Nam châm sẽ căn chỉnh chakra của sợi filament khi đi qua, giúp cải thiện sức khỏe cảm xúc của nó.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
4
Tổng dung lượng
2,9 MB
File lớn nhất
2,2 MB
