Đầu nối PTFE Magnetic Twist Lock

Thiết kế

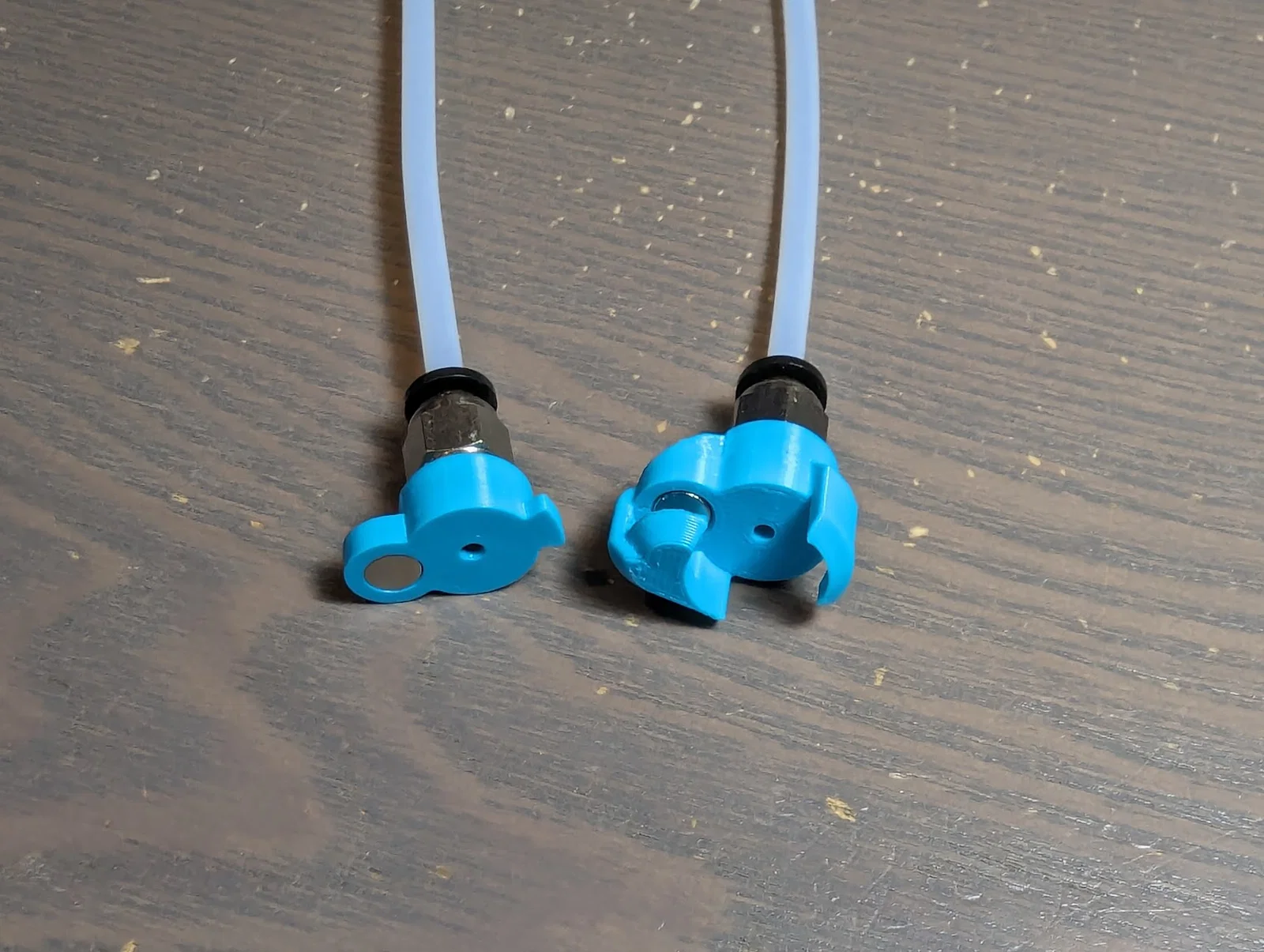

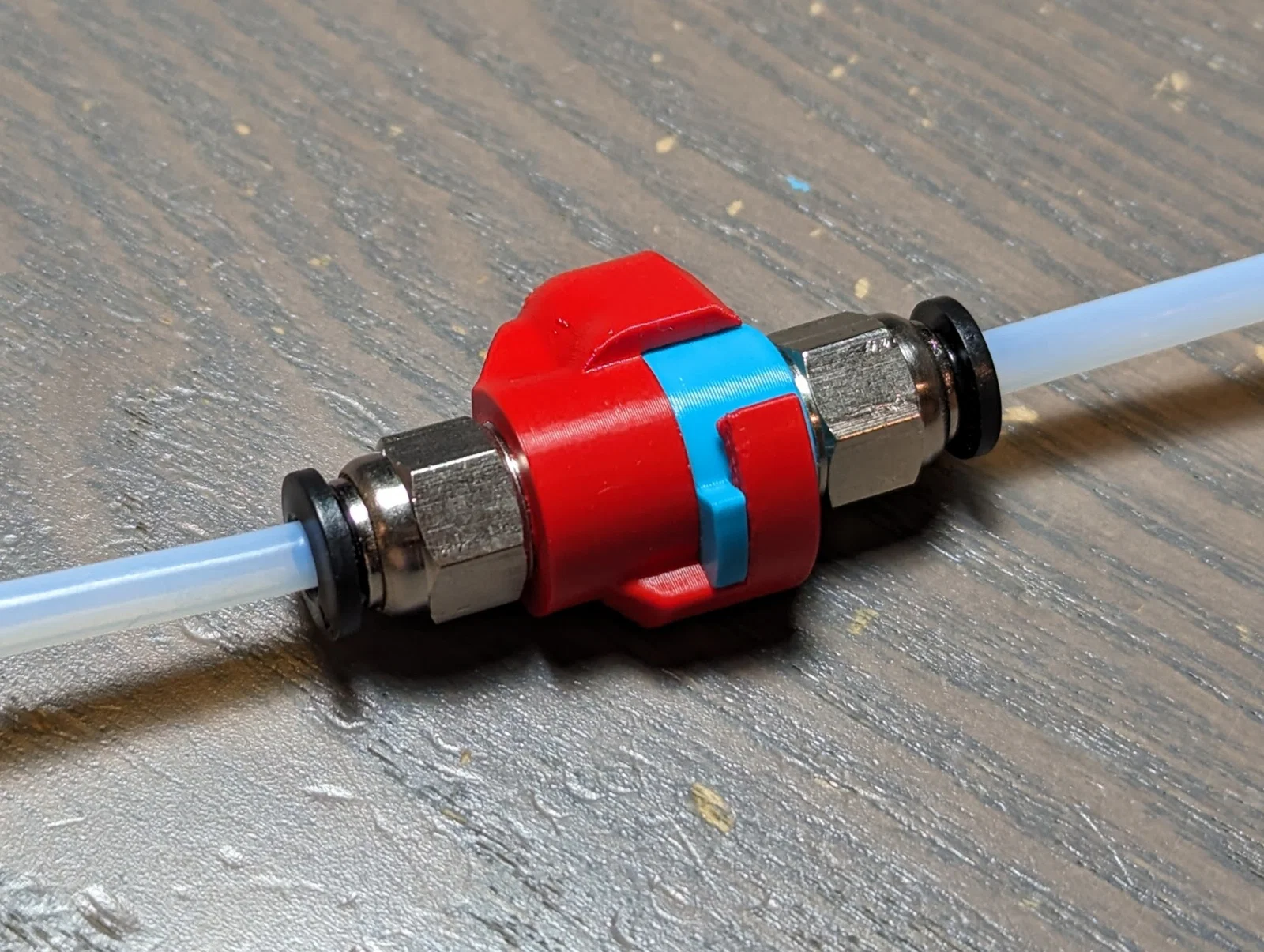

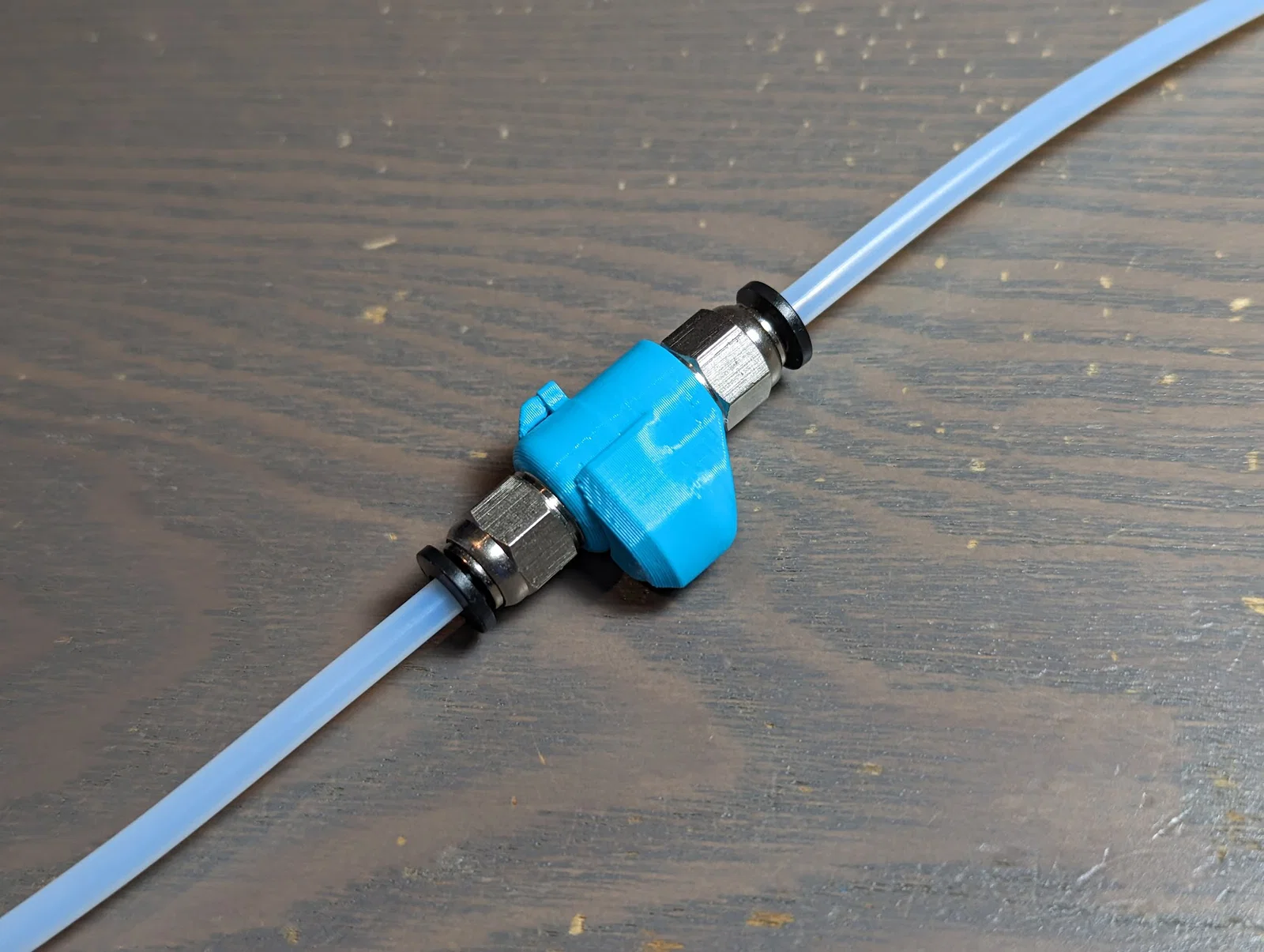

• Đây là một bộ ngắt/kết nối PTFE dạng twist lock siêu nhẹ (dưới 14 gram), dùng (2) nam châm đất hiếm 6mmx3mm (xem phần dưới về độ dày thực tế) để giữ vị trí khóa, và (2) đầu nối khí nén PC4M10 hoặc (2) PC4M6.
• Mình cố giữ nó nhẹ nhất có thể vì dự tính gắn ngay phía trên extruder và không muốn thêm trọng lượng làm ảnh hưởng hiệu năng input shaping.
• Mình dự định lắp MMU và thỉnh thoảng sẽ in TPU, nên khả năng tháo ngắt kiểu này sẽ không gây mòn PTFE tube quá mức. Mấy đầu nối này kiểu như “shark bite” (cắn ống) vậy.

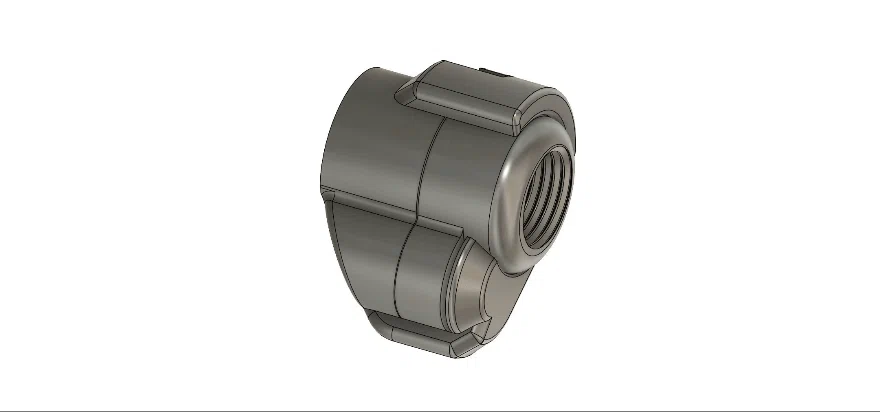

• Model được export từ Fusion360 ở độ phân giải tối đa để đường cong mịn, nên file sẽ hơi nặng.
• Có sẵn phiên bản M10 và M6

Nam châm

• Nhớ đo nam châm của bạn! :)
• Độ dày nam châm có thể khác nhau tùy hãng sản xuất, dù gọi là 6x3 nhưng chưa chắc đo đúng như vậy. Mình có kèm hai thiết kế khác nhau (tìm “3_0_mm” hoặc “2_7_mm” trong tên file) để phù hợp. Hãy đo độ dày nam châm bằng thước kẹp (loại digital có bán tầm $10 USD trên Ebay/Amazon). Nam châm của mình gọi 6x3 nhưng đo thực tế là 6mmx2.7mm, còn một số loại khác đúng 6mmx3mm. Mình đã kèm và ghi nhãn cả hai STL tương ứng, đồng thời upload đủ file cho cả hai để bạn chọn đúng theo nam châm đang có.
• Nếu nam châm dễ rơi thì dán Super Glue. Còn của mình thì ép vào khá khít, phải dùng lực nhẹ nên nó tự giữ được.

Cài đặt in

• Supports
  • Chỉ bật supports “on build plate only”

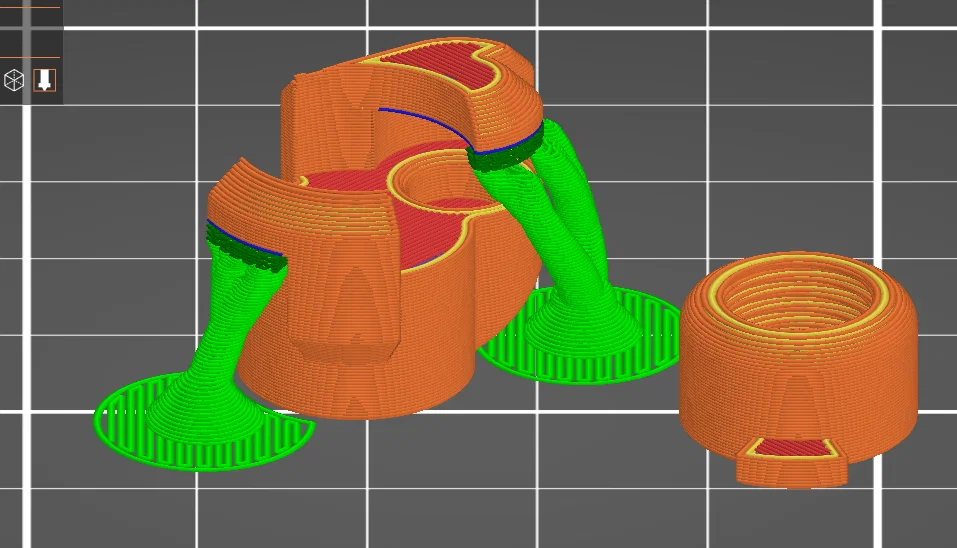

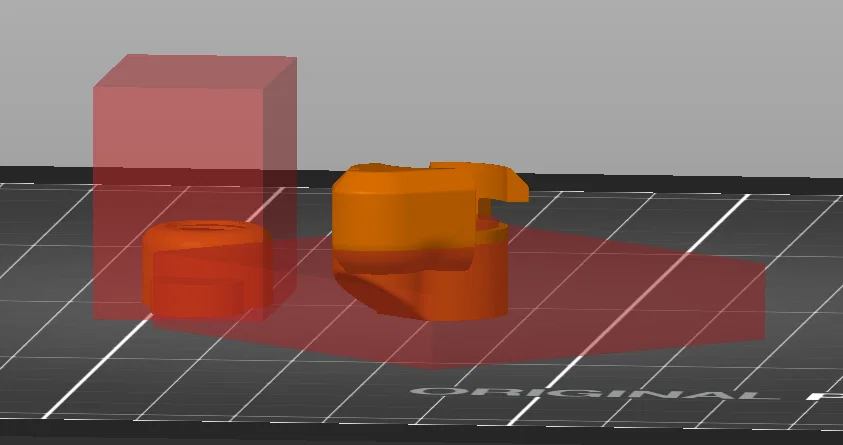

  • Thêm support blockers theo hình để chỉ 2 bề mặt phía trên của phần đáy có supports (xem ảnh) – supports này là bắt buộc để in thành công
• Perimeters
  • 3 perimeters – giúp cánh tay (arm) đặc và chắc hơn
• Orientation
  • Giữ đúng orientation STL trên bàn in với mặt đáy như hiện trạng (cần thì xoay để làm mát) – thiết kế này đã bù dung sai có tính tới các overhang bị “rụng” xuống chút.
• Layer Height
  • Layer height 0.15 cho ren khá đẹp
• Temperature
  • In ở mức nhiệt cao hơn trong dải nhiệt của filament để đảm bảo bám lớp (layer adhesion) chắc.
  • Lưu ý – có vài bạn phản hồi bị gãy cái arm nhô ra để làm tab lock ở phần đáy, nhưng mình chưa gặp, do mình in ở phía cao của dải nhiệt để đảm bảo layer adhesion tốt.

Lắp đặt đầu nối (Connection Installation)

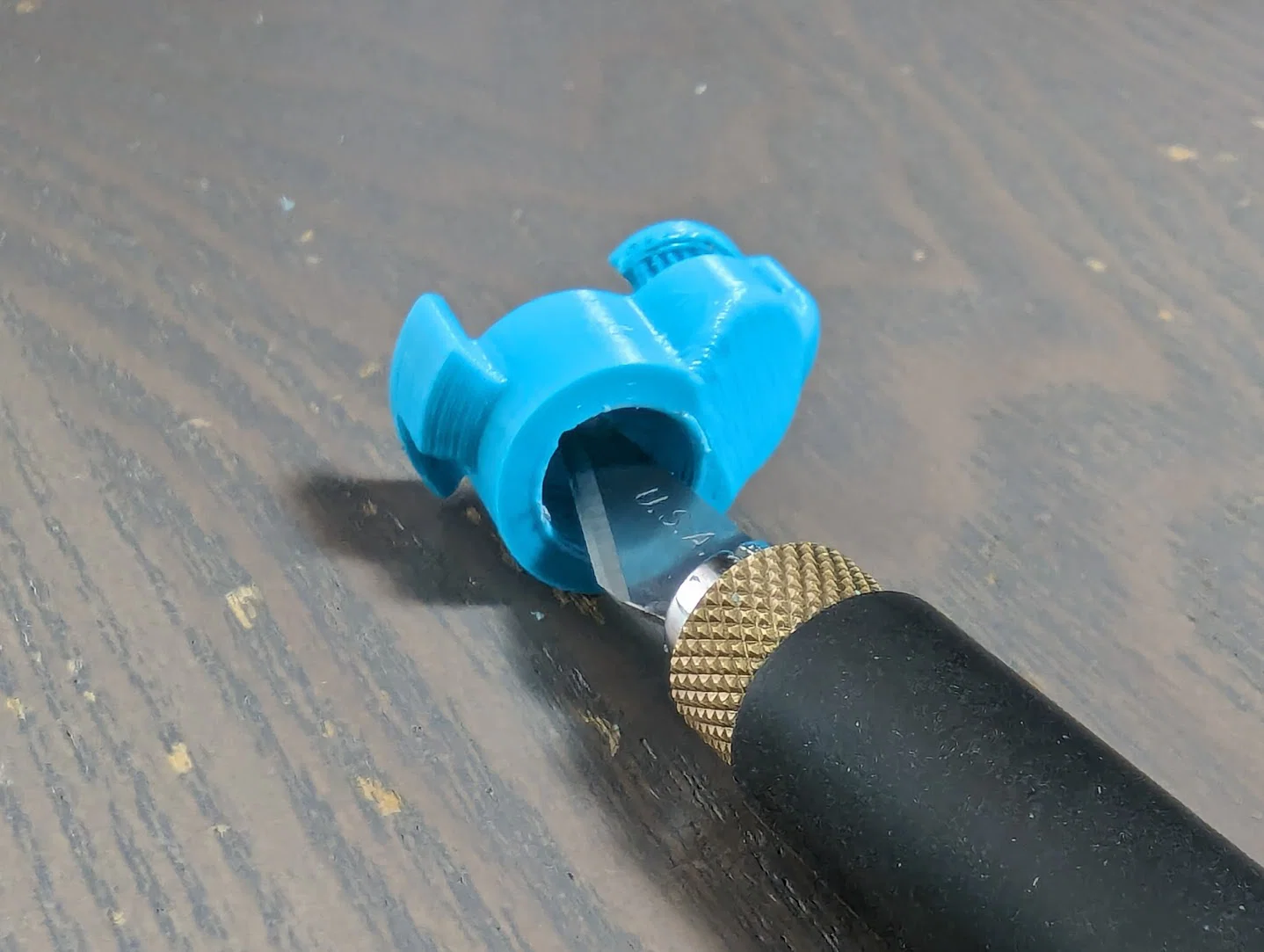

• Ở lỗ vát (tapered opening) của phần đáy có một lớp 0.2 mm cần cạo sạch bằng dao hobby knife. Lớp này giúp bridge qua bề mặt đó gọn hơn để khỏi cần supports.
• Khi siết các pneumatic connector, có thể bạn sẽ phải siết thêm vòng cuối bằng kìm hoặc cờ lê 10mm để nó chặt hẳn xuống. Mấy connector này dùng ren côn (tapered thread). Tinh chỉnh extrusion multiplier chuẩn cũng giúp ra ren sạch và siết ngồi hết cỡ.

Sử dụng

• Nếu xoay/đóng mở thấy chặt, kiểm tra các overhang rồi cạo bớt chút cho mượt.
• Lưu ý là hai bề mặt cong ở phần đáy (chỗ áp với phần trên) có thể sẽ hơi khít trong vài lần đầu. Cái này là có chủ đích, vì nó giúp phần trên tự canh tâm với phần dưới để filament đi xuyên qua cho thẳng và mượt.

Nếu bạn dùng mẫu này, nhớ post một bản make nha. Thấy hình ảnh mọi người dùng được thứ mình chia sẻ để hỗ trợ người khác, vui lắm. :)
