Thước Dẫn Hướng Bo Góc Cho Máy Phay Cầm Tay

Thước Dẫn Hướng Bo Góc Cho Máy Phay Cầm Tay (Trim Router)

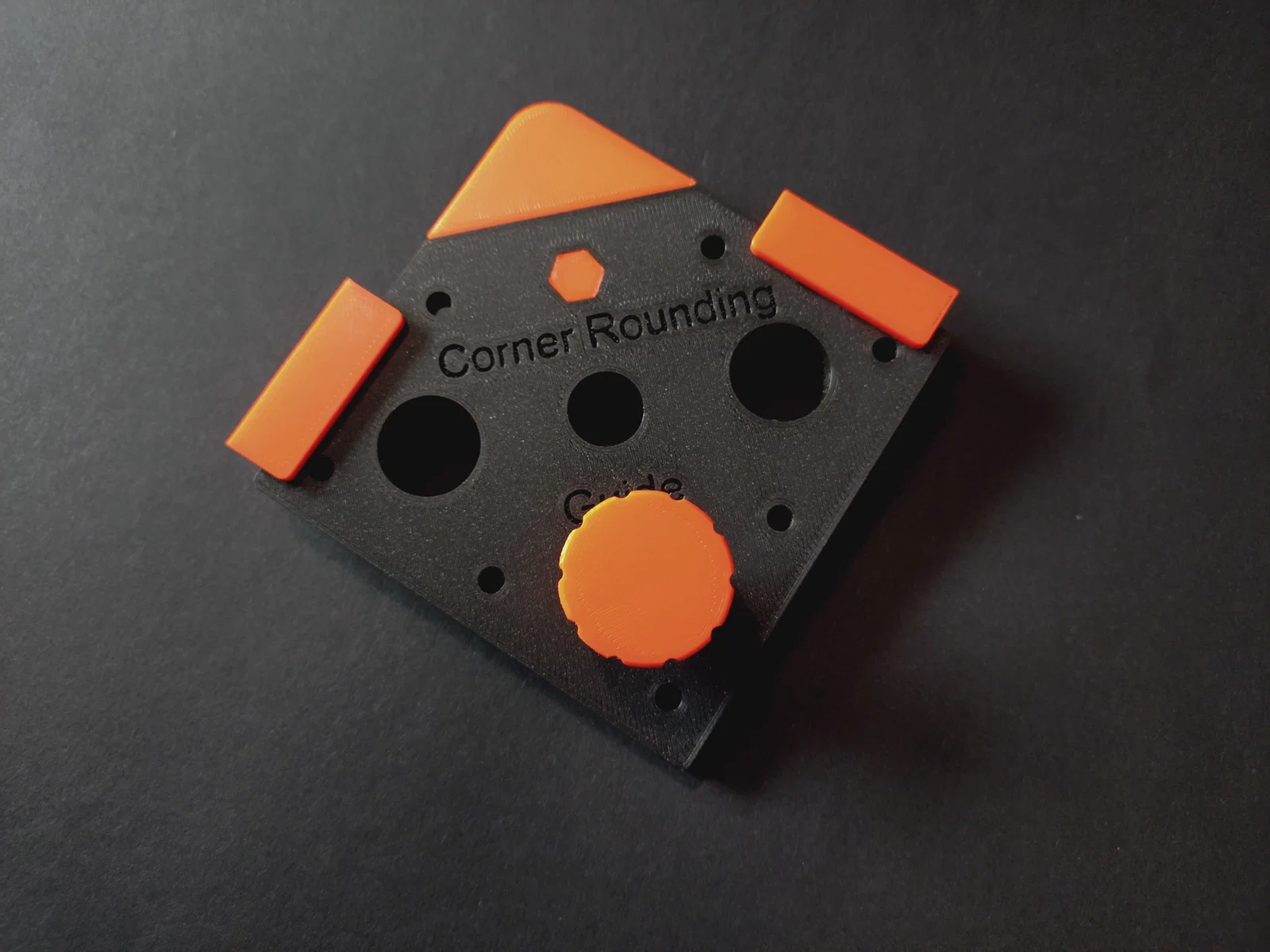

Đây là một bộ thước dẫn hướng in 3D được thiết kế để bo tròn các góc của ván gỗ và các phôi tương tự bằng máy phay cầm tay (trim router).

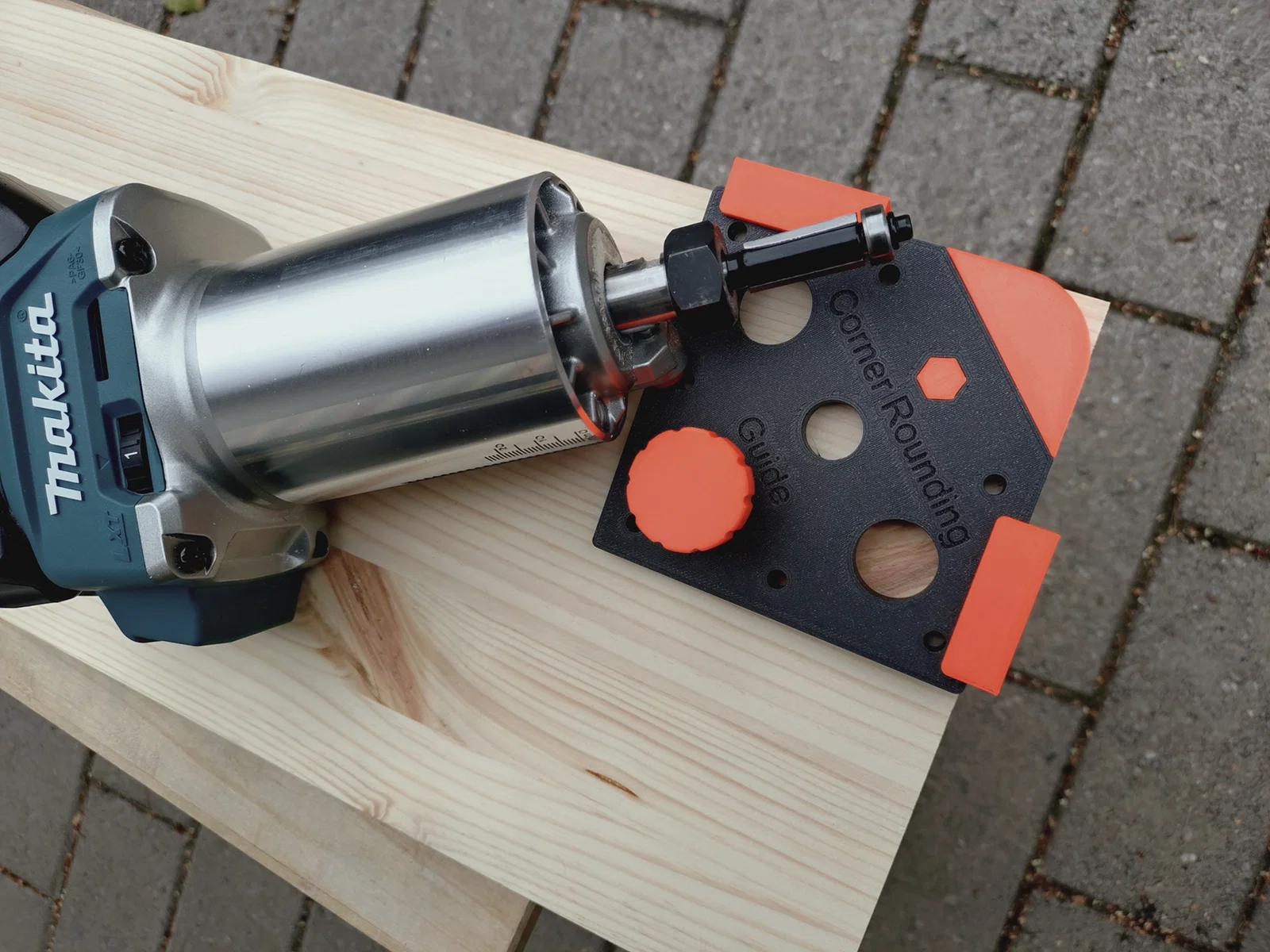

Bộ dẫn hướng này dành cho máy phay Makita và các dòng máy cầm tay cùng kích thước. Các miếng đệm dẫn hướng có thể thay thế giúp bạn tạo ra nhiều bán kính bo góc khác nhau khi dùng mũi phay có vòng bi.

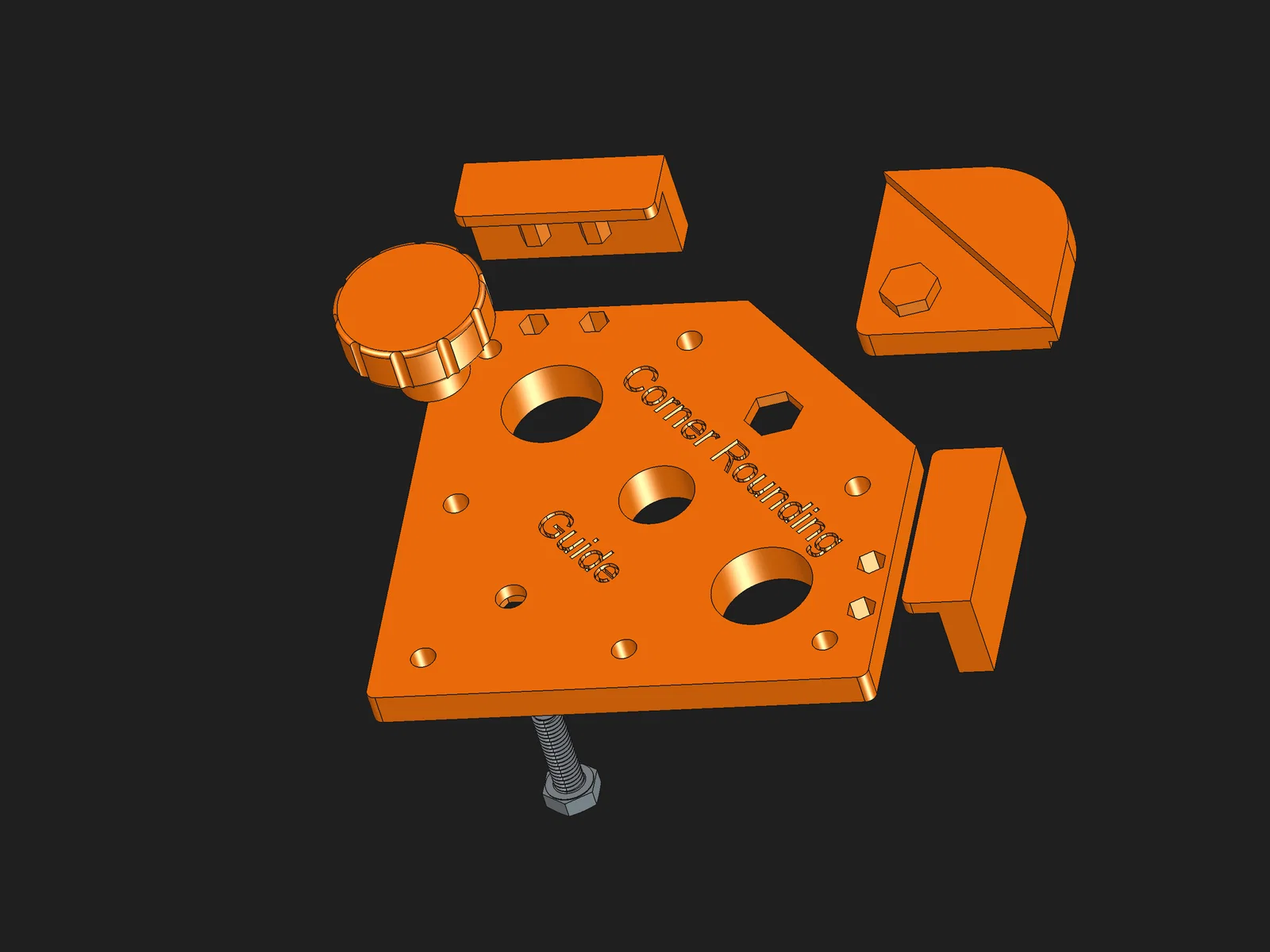

Các linh kiện bao gồm

• Tấm đế

• Hai thanh dẫn hướng bên

• Núm vặn kèm vít

• Các miếng đệm dẫn hướng góc có thể thay thế

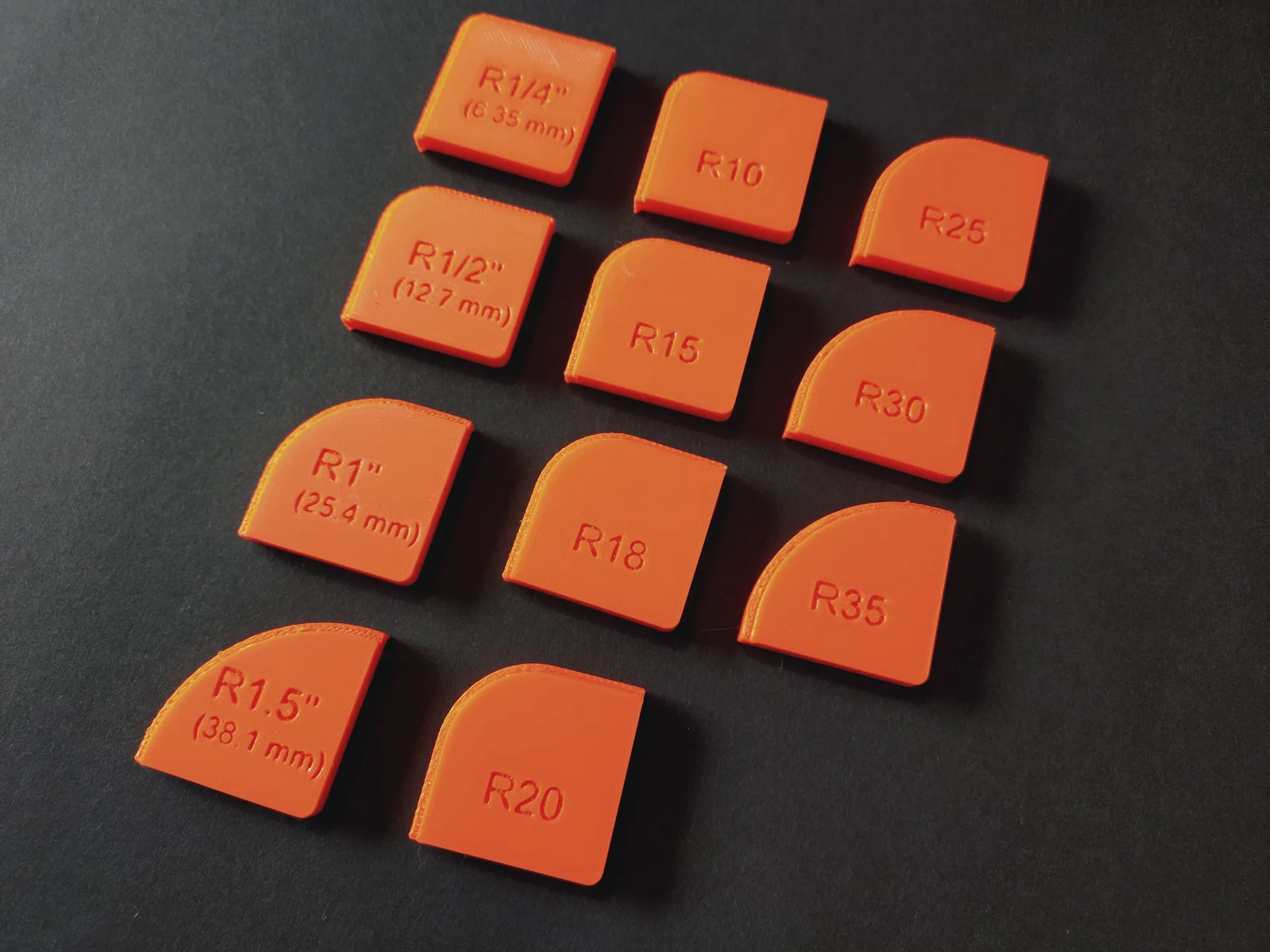

Các bán kính bo góc hỗ trợ

Phiên bản hệ mét (Metric):

• 10 mm

• 15 mm



• 18 mm

• 20 mm

• 25 mm

• 30 mm

• 35 mm

Phiên bản hệ inch (Imperial):

• 1/4 in (6.35 mm)

• 1/2 in (12.7 mm)

• 1 in (25.4 mm)

• 1.5 in (38.1 mm)

Cài đặt in khuyến nghị

• Độ đặc (Infill): Ít nhất 40% nếu in bằng các vật liệu tương đối mềm (PETG, PLA, v.v.). Khuyên dùng các loại vật liệu cứng hơn như PC, ASA hoặc ABS.

• Vít M6 × 20 mm in 3D: Độ đặc ít nhất 50%. Tuy nhiên, ưu tiên dùng bu-lông kim loại M6 × 20 mm để đảm bảo độ bền tốt nhất.

• Chiều cao lớp in: 0.2 mm hoặc thấp hơn

• Hỗ trợ (Supports): Chỉ sử dụng nếu cần thiết tùy theo hướng in.

• Nên in file STL theo hướng mặc định như trong file gốc và có bật hỗ trợ.

Các linh kiện trong ảnh được in bằng PLA và PETG. Tuy nhiên, để sản phẩm bền bỉ hơn, bạn nên dùng polycarbonate (PC) hoặc vật liệu chịu va đập tốt như ASA hoặc ABS.

Hướng dẫn lắp ráp

• Ấn hai thanh dẫn hướng vào khe trên tấm đế cho đến khi khớp hoàn toàn.

• Lắp vít M6 × 20 mm (in 3D) hoặc bu-lông kim loại M6 × 20 mm qua tấm đế, sau đó vặn núm vào. Nên dùng bu-lông kim loại để tăng độ bền.

• Lắp miếng đệm bo góc cần dùng bằng cách ấn vào cho đến khi nó khóa chặt.

• Để tháo miếng đệm, chỉ cần nhấn trực tiếp vào chốt khóa và rút miếng đệm ra.

• Kiểm tra xem mọi bộ phận đã vào đúng vị trí và được siết chặt trước khi dùng. Đừng siết núm vặn quá mạnh.

Cách sử dụng

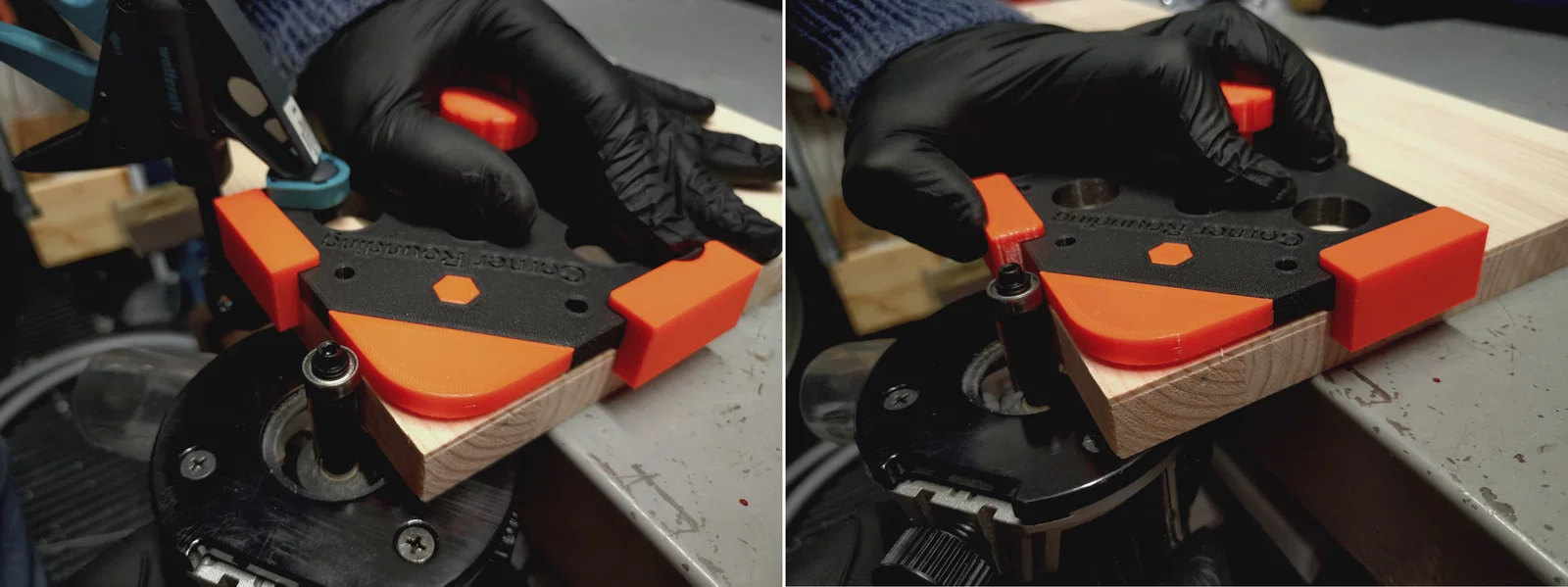

• Có thể cố định bộ dẫn hướng vào phôi bằng kẹp hoặc giữ chắc bằng tay trong khi phay, lưu ý giữ tay an toàn cách xa mũi phay. Bạn cũng có thể dùng trên bàn phay bằng cách di chuyển phôi dọc theo thước dẫn.

• Để đạt kết quả tốt nhất, hãy cắt bớt phần thừa bằng cưa trước khi phay. Chỉ để lại một lượng nhỏ cho mũi phay xử lý.

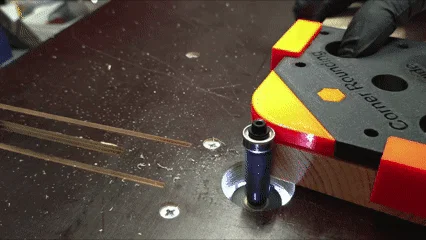

• Dùng mũi phay có vòng bi và để vòng bi chạy dọc theo bề mặt dẫn hướng. Tránh ấn máy phay hoặc vòng bi quá mạnh vào thước.

• Luôn phay theo hướng có kiểm soát và giữ tay tránh xa mũi cắt.

Lưu ý quan trọng

Tránh tác động lực quá mạnh lên các linh kiện in. Việc kẹp quá chặt hoặc ép vòng bi mũi phay quá mạnh vào thước có thể làm nứt nhựa, đặc biệt nếu in với độ đặc thấp hoặc dùng vật liệu giòn/mềm.

Đây chỉ là dụng cụ hỗ trợ định vị, không dùng để thay thế cho việc kiểm soát máy phay hoặc phôi gỗ. Luôn kiểm tra các vết nứt hoặc hư hỏng trên chi tiết in trước khi dùng.

Mô hình này được cung cấp nguyên trạng, không bảo hành. Bạn tự chịu trách nhiệm khi sử dụng. Luôn đeo kính bảo hộ và giữ tay, ngón tay tránh xa mũi phay.

Tuyên bố miễn trừ trách nhiệm

Đây là phụ kiện in 3D độc lập, không liên kết, không được chứng thực hoặc tài trợ bởi Makita.

Ghi chú

Phiên bản tương tự cũng có trên Thingiverse. Để xem tài liệu, hướng dẫn in và cập nhật, hãy truy cập: https://www.thingiverse.com/thing:7385800

Giấy phép

Creative Commons Attribution-ShareAlike 4.0 International (CC BY-SA 4.0)

Bạn có quyền:

• Chia sẻ — Sao chép và phân phối mô hình dưới bất kỳ định dạng nào

• Điều chỉnh — Remix, biến đổi và phát triển dựa trên mô hình này

• Sử dụng thương mại

Theo các điều kiện sau:

• Ghi nhận tác giả — Phải ghi rõ nguồn tác giả gốc

• Chia sẻ tương tự — Nếu sửa đổi mô hình, phải phân phối đóng góp của bạn dưới cùng giấy phép này

Mô hình này được cung cấp nguyên trạng, không kèm bảo hành. Sử dụng tùy theo rủi ro của bạn.
