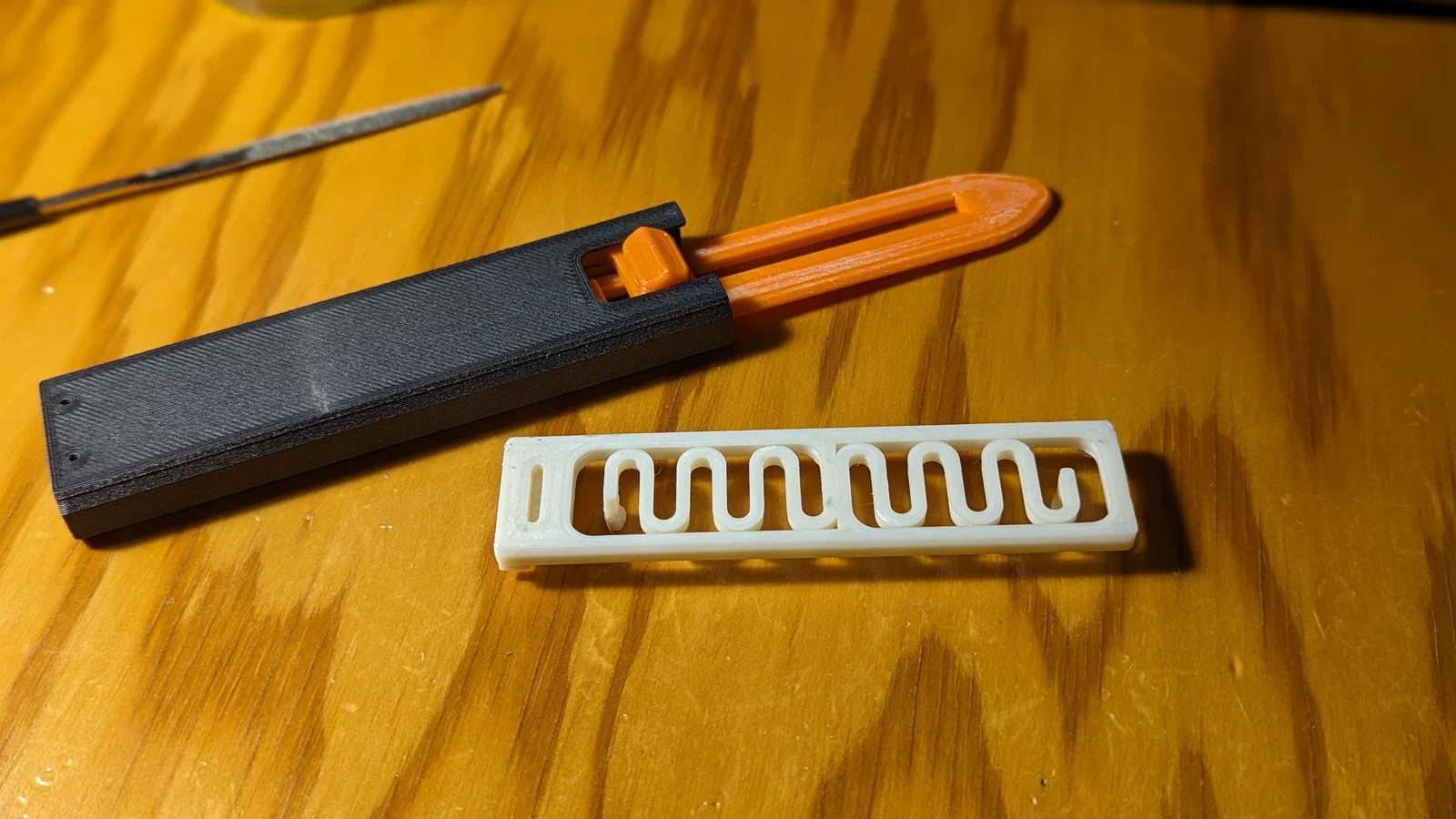

OTF Fidget Knife mk II + CAD

Đây là phiên bản mình làm lại dựa trên mẫu OTF Fidget knife được thiết kế cực hay của Uhltimate.

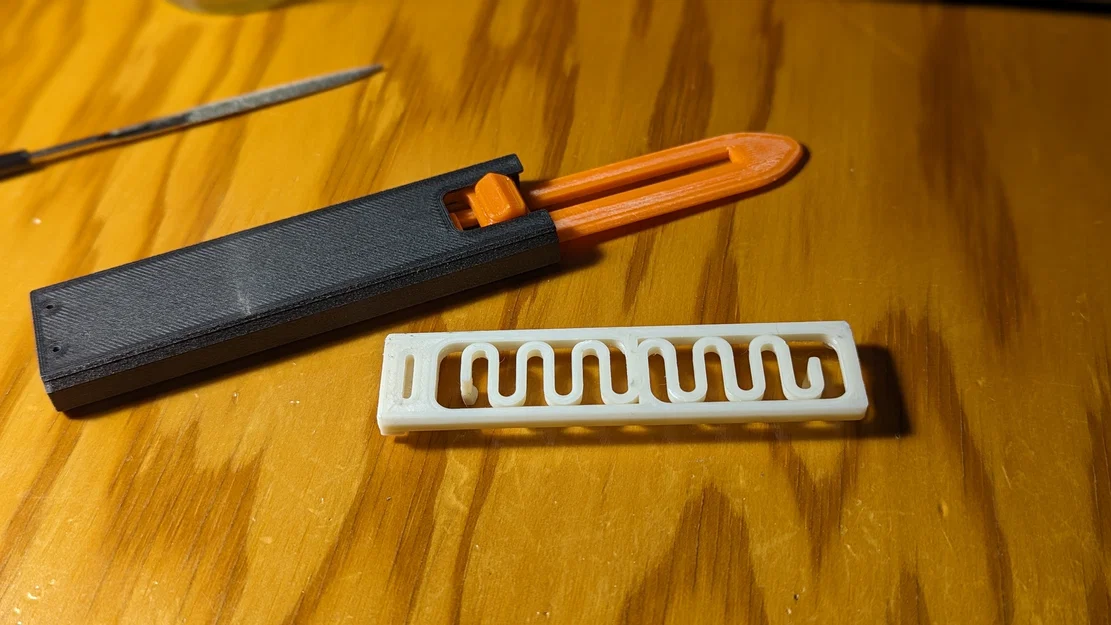

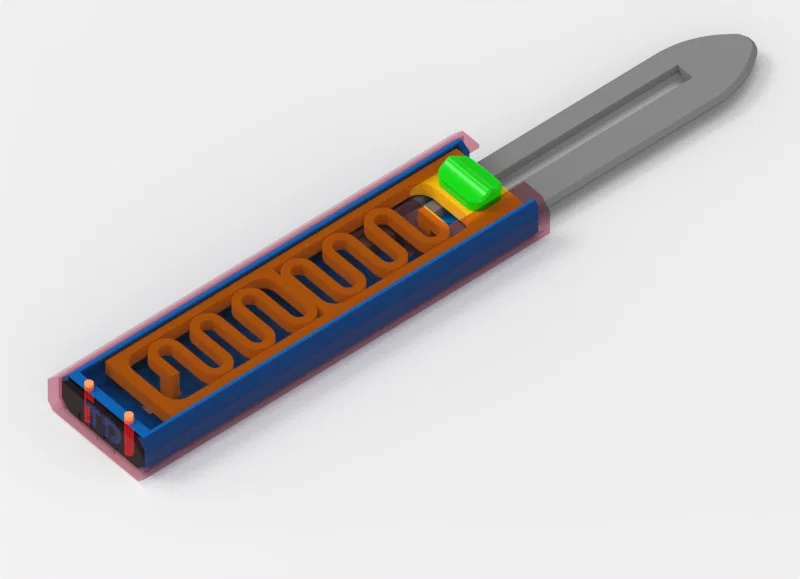

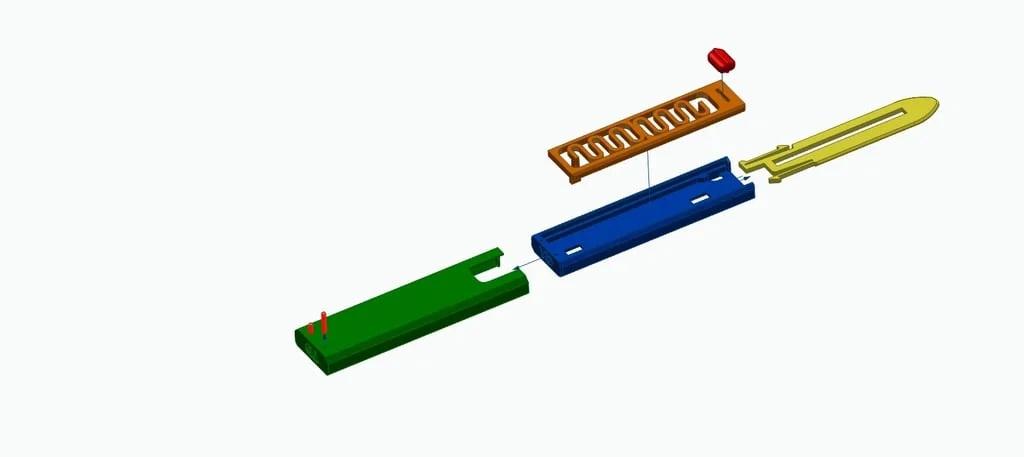

Mình reverse engineer bộ file rồi chỉnh sửa thêm. Chỉ có 5 chi tiết in, không cần hardware, chỉ cần một giọt keo và hai đoạn filament nhỏ.

Cho mình biết bạn thấy sao nha.

Các thay đổi gồm:

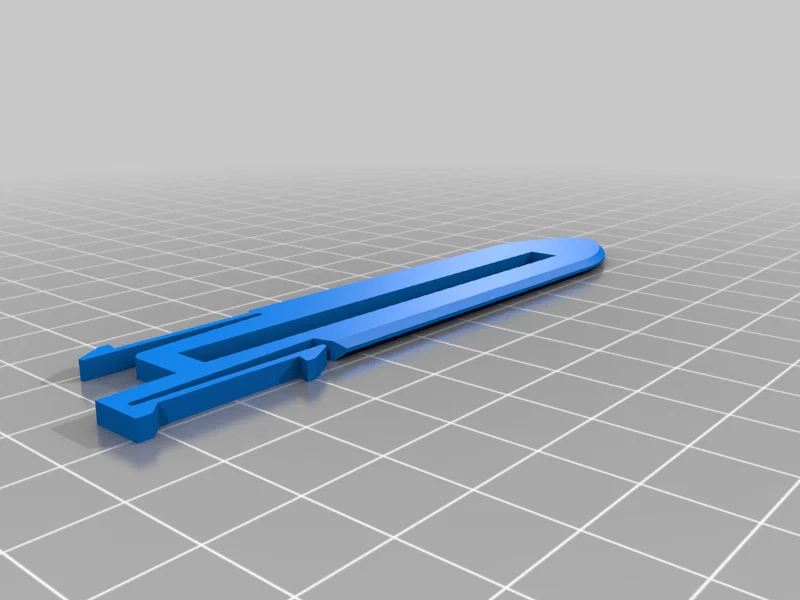

• Góc móc 75° để giữ “lưỡi” chắc hơn và cảm giác click đã hơn.

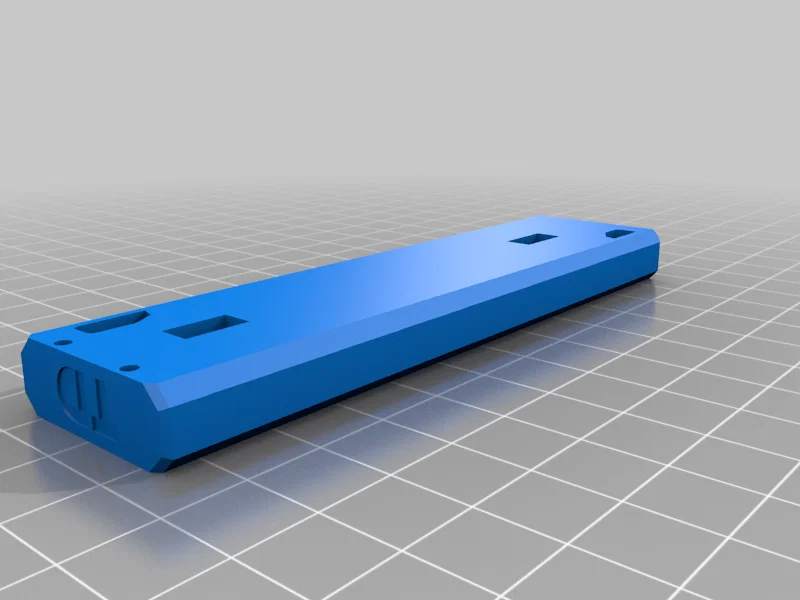

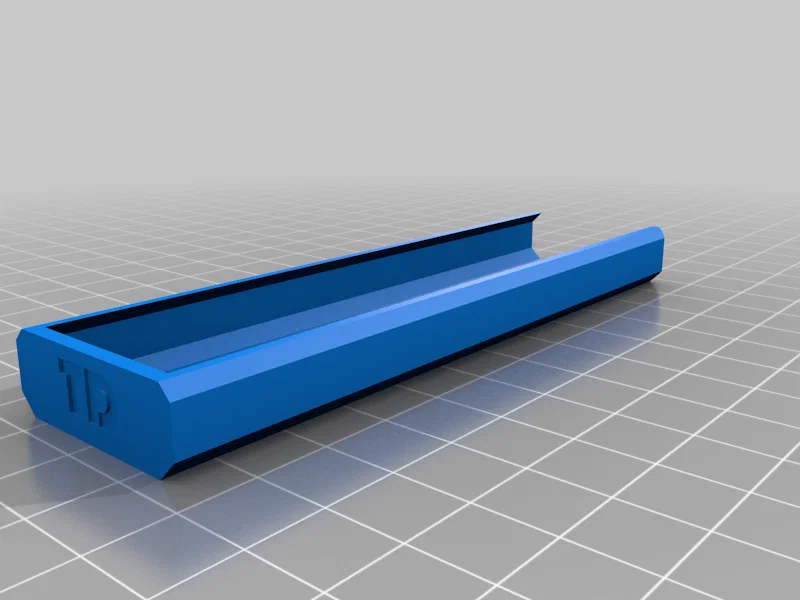

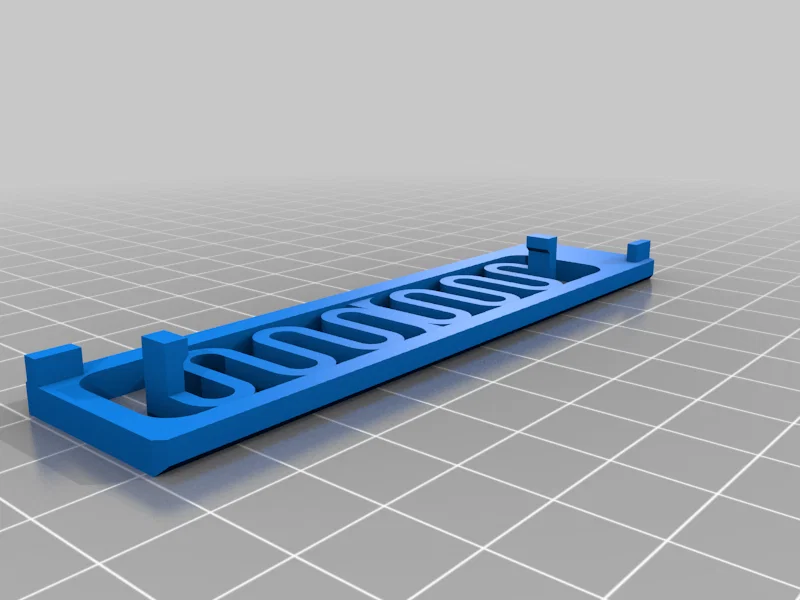

• Thêm vỏ ngoài để giảm ma sát ngón tay & lòng bàn tay lên lò xo.

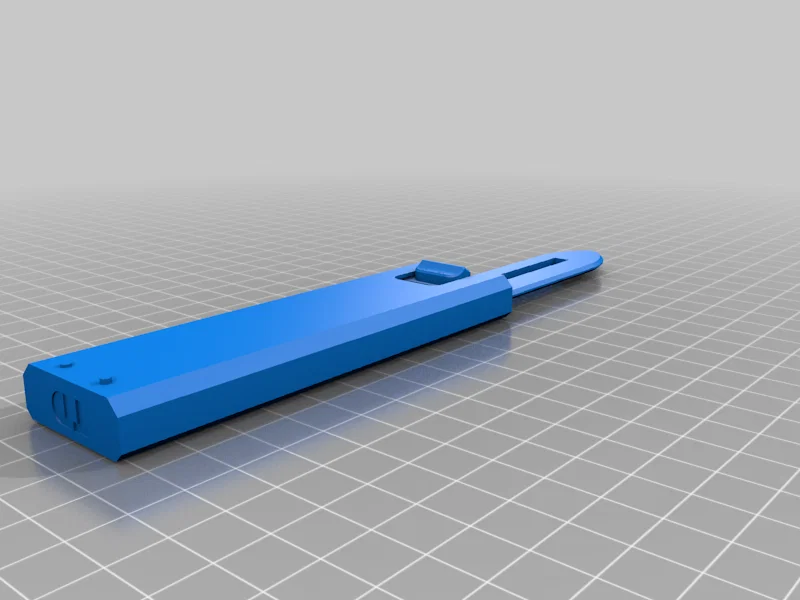

• Thanh trượt ngón cái mặt phẳng để thao tác bung ra dễ hơn và bỏ túi gọn hơn.

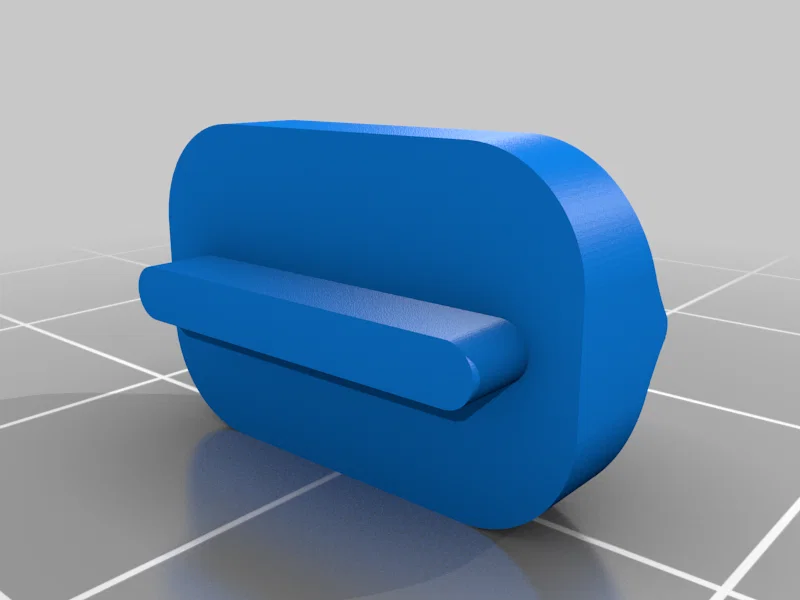

• Tab ngón cái dán keo dễ (không cần hardware)
• Dùng snap fit để giữ vỏ ngoài và/hoặc dùng filament làm chốt kiểu hot swaged pin để cố định vĩnh viễn.

Khuyến nghị dùng filament cứng hơn cho thân chính (PLA hoặc CF-ABS) và loại “dẻo” hơn một chút cho vỏ ngoài (PETG).
Dùng một giọt keo để dán tab ngón cái vào rãnh. Mình in bằng ABS nên dùng acetone để “weld” nó lại.
Nếu bạn dùng các đoạn filament để giữ mọi thứ với nhau, chỉ cần doa lại lỗ bằng mũi khoan 2mm rồi hơ nóng một món kim loại nhỏ để tán xòe hai đầu filament, biến chúng thành đinh tán nhựa. Hiệu quả lắm.

Nếu bạn chỉ muốn thiết kế vỏ ngoài của mình cho mẫu knife gốc của uhltimate thì vô đây:

Có kèm file STEP.
Quẩy luôn.
