Vỏ Raspberry Pi 5 NVMe (kèm bo Pimoroni NVMe Base)

Tác giả Muldjord

Lượt tải
384
Lượt thích
34
Lượt coi
2.781

File 7 9,3 MB

  • rpi5_nvme_box-Button_1777030487.3mf3MF · 17,8 KB
  • rpi5_nvme_box-Top_1777030488.3mf3MF · 90,2 KB
  • rpi5_nvme_box-Bottom_1777030489.3mf3MF · 72,6 KB
  • rpi5_nvme_box_1777030490.blendBLEND · 1,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

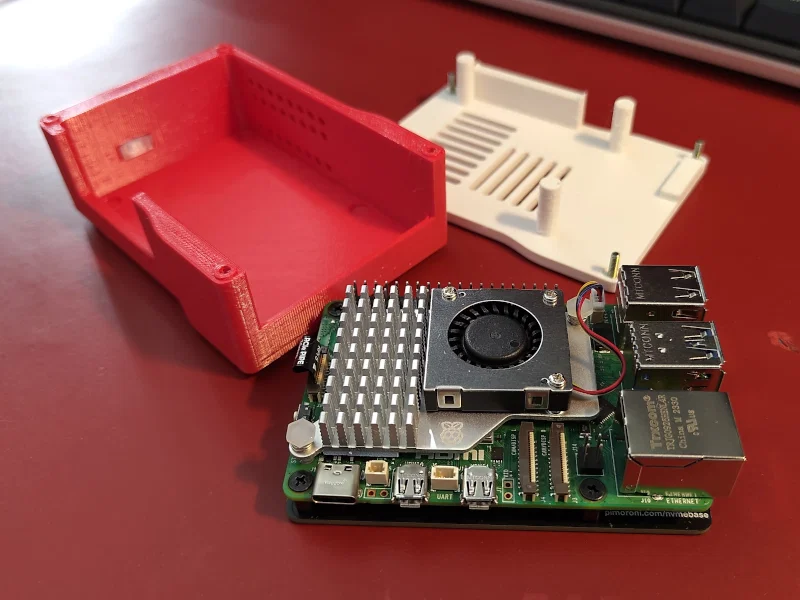

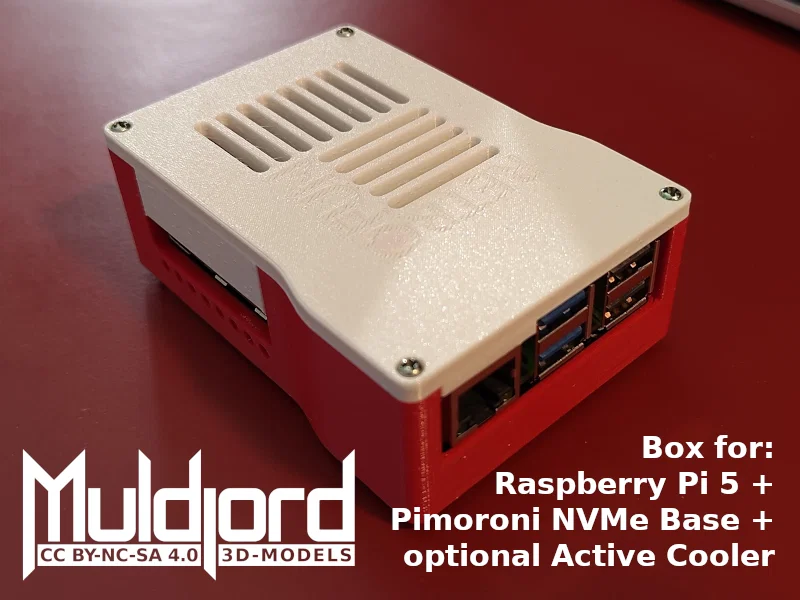

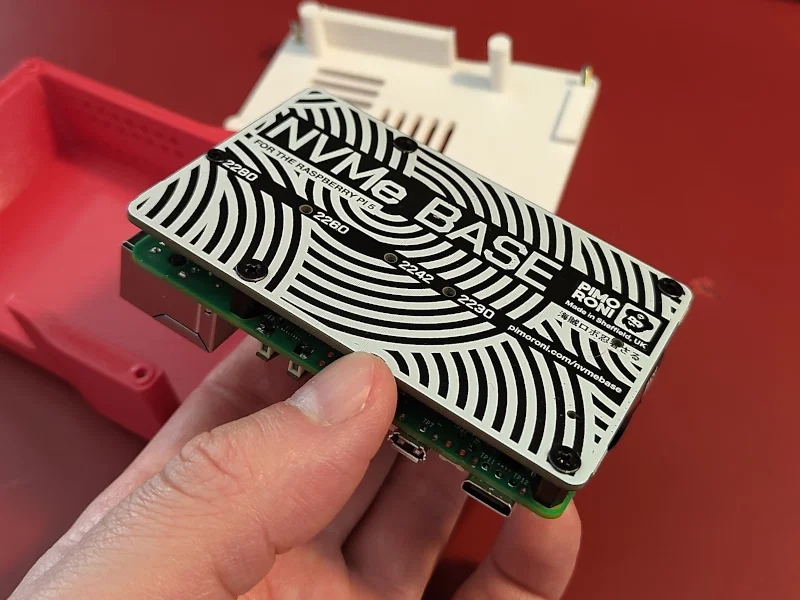

Vỏ này được thiết kế để chứa Raspberry Pi 5, Pimoroni NVMe Base và (tuỳ chọn) tản nhiệt chính hãng RPi Active Cooler.

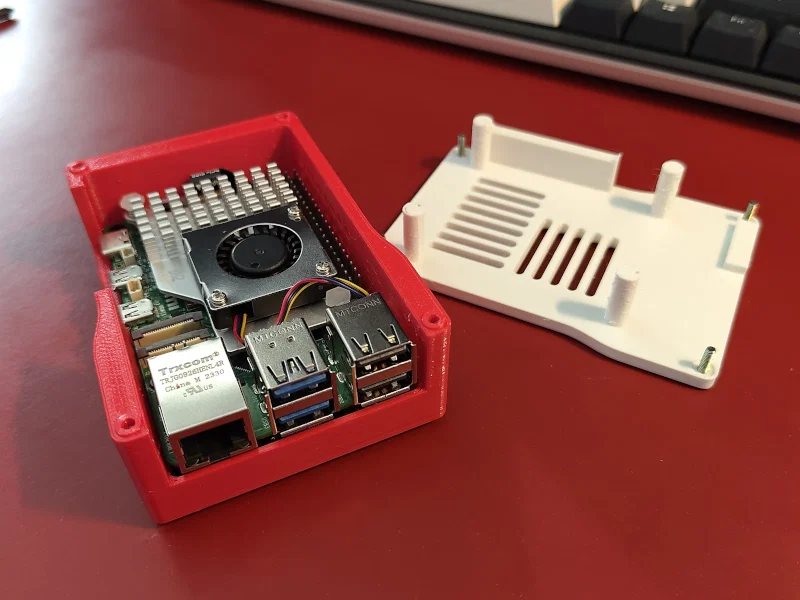

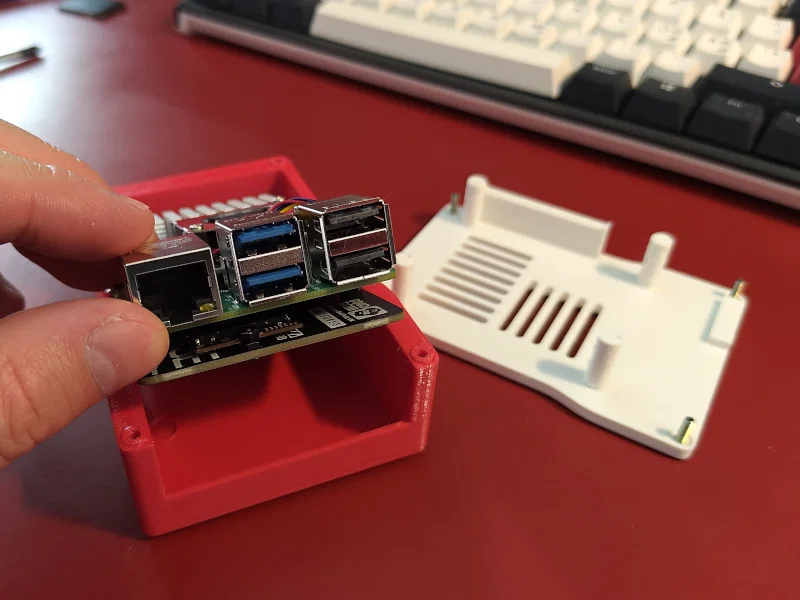

Đây là bản in gồm 3 phần:

  • Phần đáy của vỏ
  • Nắp vỏ
  • Nút nguồn

Có thêm các lỗ ở nhiều vị trí để hỗ trợ thông gió cho cả RPi5 và Pimoroni NVMe Base.

Nút nguồn đi kèm sẽ bấm vào nút nguồn của RPi5 ở bên trong hộp.

Nắp được bắt vít gọn gàng vào phần đáy của vỏ bằng vít 2.3mm (mình đo được như vậy; mình lấy từ một cái vỏ Flirc cũ để sẵn).

Lưu ý: khe sdcard sẽ không truy cập được khi dùng vỏ này.

Hướng dẫn in:

  • In với layer height 0.2mm
  • Khuyến nghị in bằng PETG vì chịu nhiệt tốt hơn, nhưng PLA cũng có thể ổn

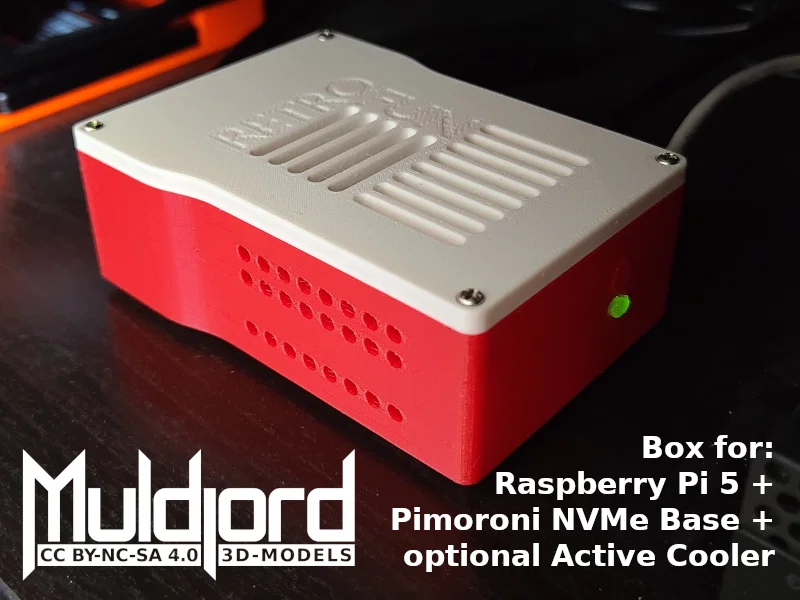

  • Nút nguồn nên in bằng vật liệu trong/transparent để LED bên trong hắt sáng ra như trong hình

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfblendgcode
Số file mô hình
7
Tổng dung lượng
9,3 MB
File lớn nhất
4,6 MB
