Giá đỡ cuộn filament (Filament Spool holder)

Filament Spool holder HOÀN HẢO

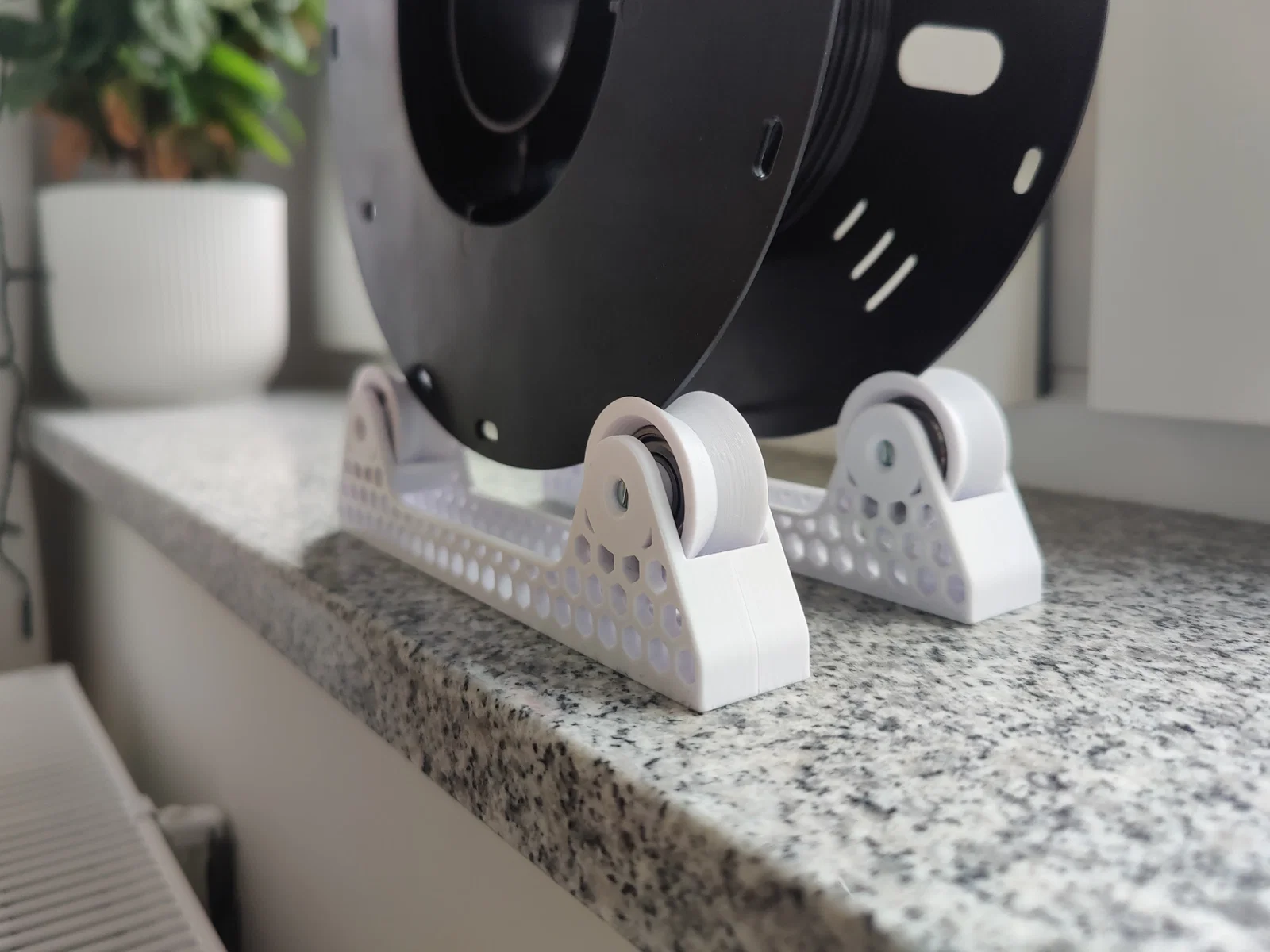

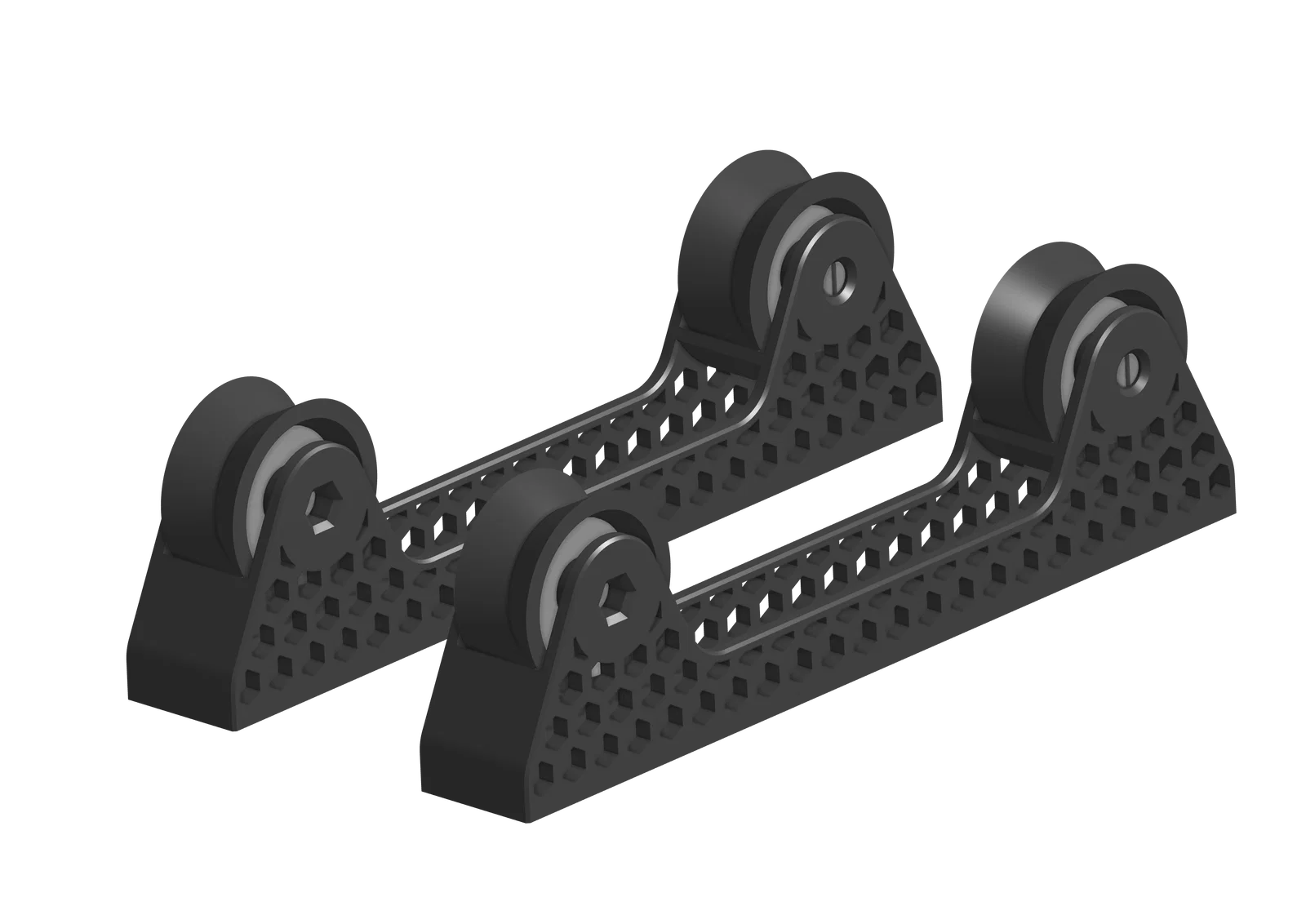

Spoolholder này rất hiệu quả, dễ dùng và cũng dễ in. Mỗi bên chỉ cần 2 file 3D khác nhau (mỗi file in 2 cái), 2 vòng bi 608 và 2 bộ bu lông + đai ốc M3. Spoolholder rất chắc chắn, giữ vòng bi đúng vị trí và thẳng hàng; hình dạng con lăn giúp tự canh giữa spool khi quay.

Cập nhật:

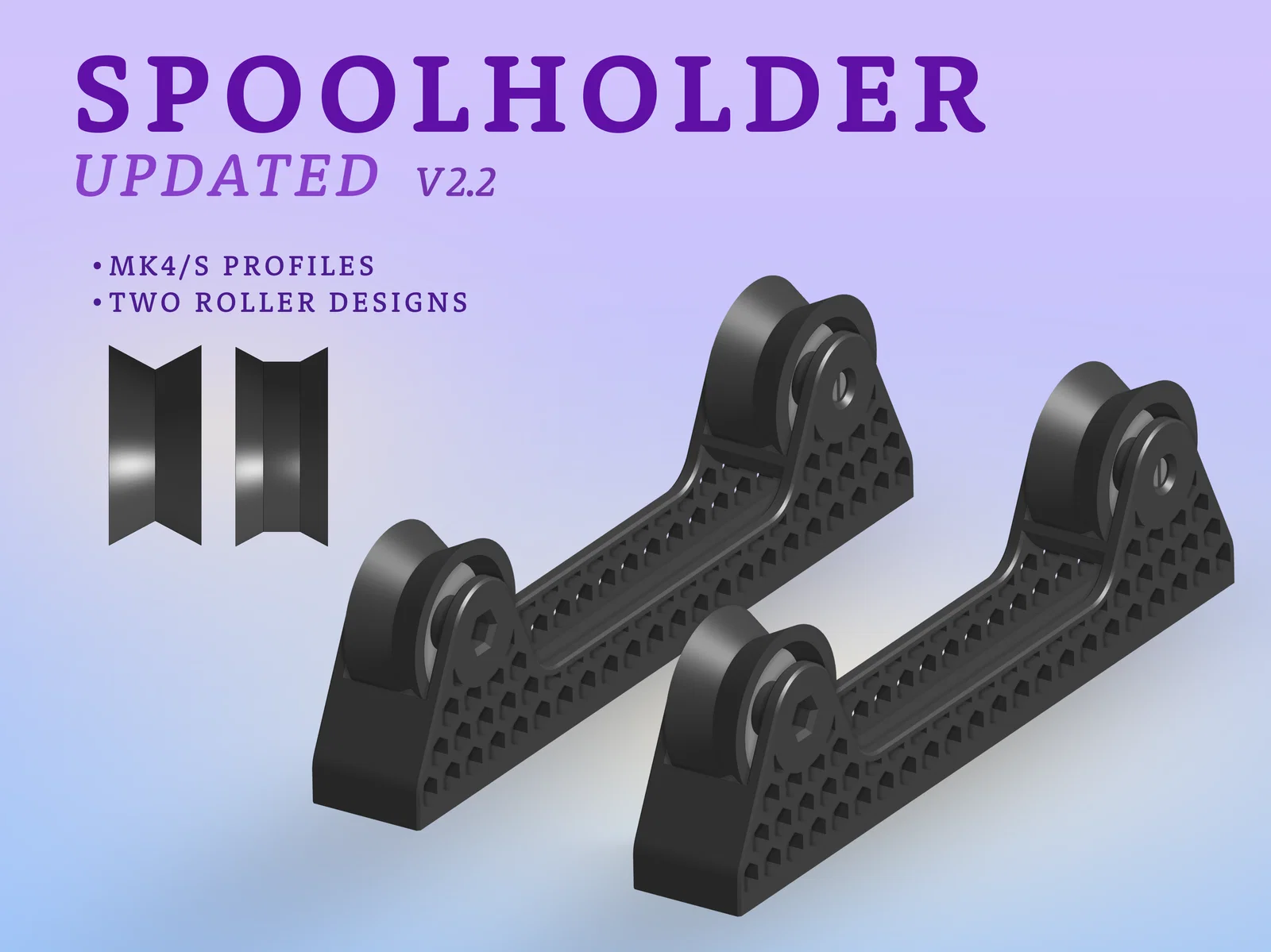

• 2025-02-01: Thêm con lăn mới với bề mặt phẳng thay cho dạng chữ V.
• 2025-02-01: Thêm print profiles cho MK4 & MK4S

Print settings

Mình thích làm spoolholder “dày cơm” và nặng hơn chút để đảm bảo bền, đứng vững và không bị xê dịch.

Layer height: 0.2 mm

Perimeters: 5

Top: 5

Bottom 5

Infill: 40% Gyroid

Cần có để hoàn thiện spoolholder

4x “part 1” (phần cạnh/bên hông)

4x “part 2” (con lăn)

4x vòng bi 608

4x vít M3x15

4x đai ốc M3

Lắp ráp

In xong hết các phần là bạn có thể bắt đầu lắp.

1. Bắt đầu bằng cách ép vòng bi vào con lăn. Con lăn được thiết kế có một gờ ở một bên để giữ vòng bi đúng vị trí và ở giữa.
2. Trượt vòng bi vào “chốt” (peg) trên từng miếng bên hông.
3. Trong lúc giữ hai miếng bên hông sát nhau, nhét đai ốc vào lỗ lục giác sâu nhất có thể.
4. Luồn vít vào lỗ trụ; khi mọi thứ đã thẳng hàng, siết chặt vít lại.
