Voice It – Thiết bị DIY đọc RFID/QR và phát file âm thanh từ SD

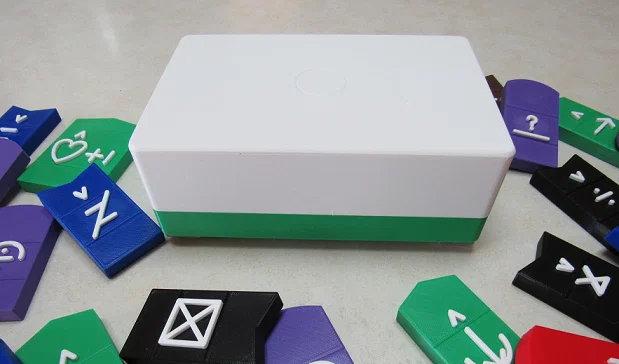

Voice It là một thiết bị DIY đơn giản. Nó đọc đoạn chữ được lưu trên thẻ RFID hoặc đọc từ QR code, rồi tìm trên thẻ SD một file âm thanh có cùng tên và phát qua loa tích hợp bên trong; hoặc thông qua cổng headphone jack để phát ra loa ngoài. Bạn là người quyết định vật nào sẽ dán thẻ RFID, và bạn cũng tự quyết định nội dung nằm trong file âm thanh.

Bộ Bliss Tactile Symbols, theo mặc định, có kèm một “túi” bên trong, vừa đủ để chứa một thẻ RFID đơn giản. Voice It đi kèm các file âm thanh tiếng Anh và tiếng Tây Ban Nha cho từng trong số 243 ký hiệu xúc giác có sẵn (out-of-the-box).

Bạn cũng có thể gắn thẻ RFID lên bất kỳ đồ vật thật nào và mã hoá thẻ đó bằng chữ bằng một thiết bị ghi thẻ RFID giá rẻ. QR code thì có thể tạo miễn phí và chèn thẳng vào tài liệu, hoặc in ra sticker rồi dán lên những thứ như sách thiếu nhi.

Thẻ SD của Voice It có thể tháo rời, và bạn có thể chép thêm các file âm thanh bằng PC.

Mặc định Voice It “nói” tiếng Anh, nhưng bạn có thể dễ dàng tạo một “language token” dựa trên RFID để chuyển sang tiếng Tây Ban Nha hoặc bất kỳ ngôn ngữ nào khác mà bạn đã bỏ lên thẻ SD.

Tải về và giải nén file Voice_It.zip.txt. Xoá phần “.pdf” khỏi tên file, rồi bung (expand) file “.zip” để tạo một thư mục Voice It chứa phần mềm Voice It, tài liệu, các file STL cho những cấu hình phổ biến, trình designer, và các file âm thanh.

Các file STL được tạo từ một chương trình designer của Voice It tên là Voice_It.scad. Bạn có thể dùng designer để tạo một cặp file vỏ (enclosure) chỉ chứa đúng layout mà bạn muốn.

Thông tin về lắp ráp và sử dụng Voice It xem tại đây (https://volksswitch.org/index.php/volks-devices/voice-it/). Việc lắp ráp Voice It đầy đủ cần khoảng 120 USD tiền linh kiện điện tử mua sẵn (off-the-shelf) và có thể thực hiện bằng một bộ tua vít nhỏ.

Video Voice It hoạt động: https://youtu.be/y6KXqkRKtZI

Cập nhật 30 May 2024 - chỉnh sửa để hỗ trợ phiên bản 2.2.4 của thư viện code SdFat

Cập nhật 4 Feb 2024 - chỉnh sửa để hỗ trợ thêm một loại pin sạc.

Cập nhật 29 Dec 2023 - chỉnh một thiết lập mặc định của module QR code và thêm hỗ trợ cho một nền tảng quét barcode.

Cập nhật 26-Nov-2023 - thêm hỗ trợ đọc QR code làm đầu vào, cung cấp nhiều tuỳ chọn enclosure theo các tính năng mong muốn, và kèm một designer dựa trên OpenSCAD để chỉnh enclosure khi cần.

Cập nhật 30-May-2022 - thêm hỗ trợ headphone jack để kết nối loa ngoài có nguồn (powered speakers) hoặc tai nghe để nghe riêng tư.

Cập nhật 23-Oct-2021 - chỉnh thiết kế phần nắp trên của enclosure để hỗ trợ cả embedded nuts và slide-in nuts. Vít máy ở các góc được tăng chiều dài từ 1.5 inch lên 2 inch để bắt được slide-in nuts nếu có. Hướng dẫn lắp ráp được bổ sung để nhắc người dùng chèn (embed) các đai ốc ở góc trong lúc in phần nắp trên của enclosure nếu có thể.

Print Settings

Printer Brand:

Prusa

Printer:

i3 MK3

Rafts:

No

Supports:

No

Resolution:

0.2 mm

Infill:

15

Filament: Any PLA
