Film holder 4x5 có vít và light trap

Đây là thiết kế mới của một 4x5 film holder với kết cấu nhìn “đáng tin” hơn. Mình in bằng ABS và dùng một lớp Black 4.0 kẹp giữa mỗi lớp như vừa keo dán vừa light trap.

Thiết kế này dành cho in với first layer 0.3mm và các layer 0.15mm. Nếu bạn tự tin in first layer 0.15mm thì cũng được, nhưng mình không dám liều cái bed. Hãy in bằng loại filament đen đục nhất bạn có, và sơn từng chi tiết bằng sơn Black 4.0. Nhớ để mặt phẳng của mỗi part úp xuống vì mình đã upload file mà chưa chỉnh orientation sẵn (xin lỗi nha).

Đừng cố in file model gộp “My Film Holder.stl”.

Bạn sẽ cần in 4 bản Dark Slide Spacer, và 2 bản Darkslide.

Sau khi in xong các film plate, rất nên dùng dũa nhỏ để dũa một bộ vết khía (notch) riêng cho từng film plate, để sau này bạn nhận biết được tấm phim đó phơi sáng từ mặt nào của holder nào. Mình làm ở cả hai mặt gần chỗ handle, nhưng chỗ nào không làm khó thao tác nạp film là được.

Lắp ráp:

Để lắp, trước hết hãy doa (ream) tất cả các lỗ, trừ những lỗ mà vít sẽ “ăn” ren ở điểm cuối (Film Plate, và Base Plate - Threads). Vít M3 phải xoay tự do trong lỗ nhưng vẫn khít vừa. Nếu không làm bước này, ren có thể bị cấn vào các layer phía trước và tạo khe hở nhỏ giữa các lớp.

Tiếp theo, làm light trap: kiếm một miếng nhựa hoặc đồng (brass) phù hợp rồi cắt một hình chữ nhật 108 x 24mm và gập thật chặt theo trục dài. Luồn nó qua khe trên Septum và đảm bảo là nó không chạm tới sát tận cùng của Film Plate khi bạn đặt Film Plate lên trên. Ở phía trong nếp gập, đặt một miếng foam mỏng để làm lò xo, rồi bọc toàn bộ mặt ngoài bằng nỉ/nhung có keo dán (adhesive felt hoặc velvet).

Kế đến, ráp toàn bộ “stack” lên các con vít. Bắt đầu với Base Plate - Countersunk, và sơn vùng sẽ bị lớp kế tiếp che lên bằng một lớp Black 4.0 mỏng. Tiếp theo đặt 2 Dark Slide Spacers, với góc vát hướng về phía khe darkslide. Lại phủ một lớp Black 4.0 mỏng, rồi đặt Film Plate sao cho hình chữ nhật nông lớn quay ra ngoài so với phần còn lại của stack (nghĩa là hướng về phía chi tiết kế tiếp). Tiếp tục theo cách này với Septum, Film Plate Countersunk, và thêm 2 Dark Slide Spacers nữa. Khi tới Base Plate - Threads, lật ngược cả stack lại, canh vít với các lỗ rồi bắt đầu từ lỗ giữa ở mỗi bên, vặn vít vào khoảng nửa chừng theo kiểu xoắn ốc từ trong ra ngoài để “cắt” ren vào tấm Base Plate - Threads. Lượt thứ hai, siết vừa khít cho tới khi đầu vít ngang bằng với bề mặt nhựa. Cẩn thận rất kỹ ở phía đầu mỏng vì siết quá tay là bể base plate.

Chờ Black 4.0 khô hoàn toàn, rồi quét thêm một lớp ở các mép ngoài.

Giờ vặn 5 con vít M3x6 flathead vào phần handle. Không bắt buộc phải flush hoàn toàn, nên siết vừa tay là được.

Cuối cùng, chà nhám hoặc dũa bớt phần đầu của Film Cap và đảm bảo nó ôm khít ở đầu holder. Bạn cần có thể tháo/lắp cap trong bóng tối, nên cứ chỉnh tới khi nào thật “ngon” thì thôi. Bạn cũng có thể cần dũa phần bên trong khe septum tùy độ chính xác của bản in.

Giờ lắp một “Voron Standard” headset vào Film Cap.

Trượt Film Cap vào, rồi cố định bằng các vít M3x12 còn lại.

Nạp/Tháo film:

Trước khi bỏ holder vào túi tối (dark bag) hoặc tắt đèn, phải chắc chắn bạn đã tháo con vít an toàn (safety screw) trên Film Cap đang giữ nó lại.

Khi đã ở trong tối, kéo darkslides ra, tháo film cap, rồi bạn sẽ trượt được tấm film vào giữa septum và film plate. Thường mình bắt đầu ở phía đối diện các notch, luồn dưới thanh bar trước, rồi xoay tấm film để vào đúng vị trí. Trượt nốt phần còn lại vào, đảm bảo nó đi dưới cái flap ở phía đầu handle.

Khi cả hai bên đã nạp film xong, trượt Film Cap vào lại và lắp darkslides. Một mặt của tab có vân (textured) để bạn lắp đúng chiều.

Bật đèn lại xong thì lắp lại vít film cap, siết vừa đủ để nó khít và flush với bề mặt.

Ghi chú

Tại thời điểm viết, mình chưa có bellows cho máy ảnh nên chưa nạp film để test light leak. Dù vậy mình đã lắp được nhiều bộ theo thiết kế này, và thử bằng đèn pin thấy khá ổn.

Lắp cái này cực công, nói thiệt là bạn mua holder cũ trên eBay sẽ lợi hơn. Lý do chính để làm cái này là kiểu “as 3D printed as possible”.

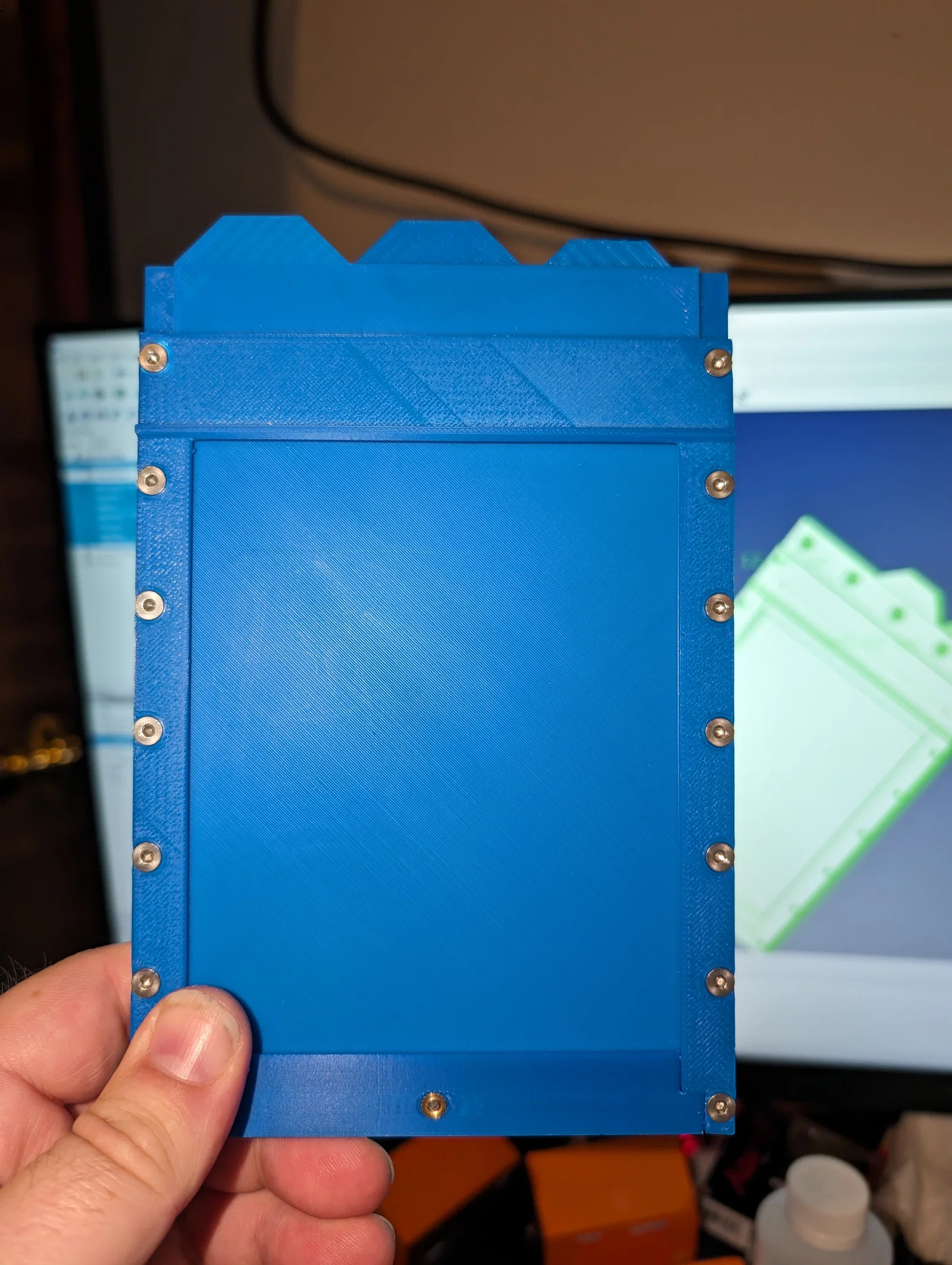

Hình chụp đang dùng thiết kế darkslide cũ, dễ bị vô tình móc trúng bằng cái tab ở handle và làm lộ sáng film. Darkslide mới không thò ra khỏi base plate, trừ phần tab.

Nếu sau này mình muốn có khóa cho dark slides, mình tính chỉ cần thêm một notch và một “tooth” để khi tháo phải bẻ flex nhẹ mới rút ra được.
