Case Touch ID có dây (Wired Touch ID case)

Remix từ Module Touch ID rời cho Mac (Standalone Touch ID Module)! Tác giả SnazzyLabs

Tác giả Wiz78

Lượt tải: 182
Lượt thích: 9
Lượt coi: 1.557
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 1,4 MB· 1,4 MB

File 7 1,4 MB

Box_1776991368.stlSTL · 169,6 KB
Cover_1776991369.stlSTL · 138,4 KB
Sensor_holder_1776991370.stlSTL · 4,2 KB
Box_1776991370.stepSTEP · 299,2 KB
Cover_1776991371.stepSTEP · 125 KB
Sensor_holder_1776991372.stepSTEP · 80,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #332563
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 24/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: mac
touchid
biometric

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

Lấy cảm hứng từ module Touch ID của SnazzyLabs, mình bắt đầu lại từ đầu để tự làm phiên bản case của riêng mình.

Mình có 2 mục tiêu chính: phải dễ lắp và tháo khi cần, nên không dùng keo hay phải nung chảy/bóp méo bất kỳ phần nào (trừ việc ép vào 2 đai ốc đồng/brass studs). Ngoài ra, cũng không cần khoan rộng thêm lỗ trên logic board chỉ để gắn vít M2 vào những chỗ vốn không dành cho nó.

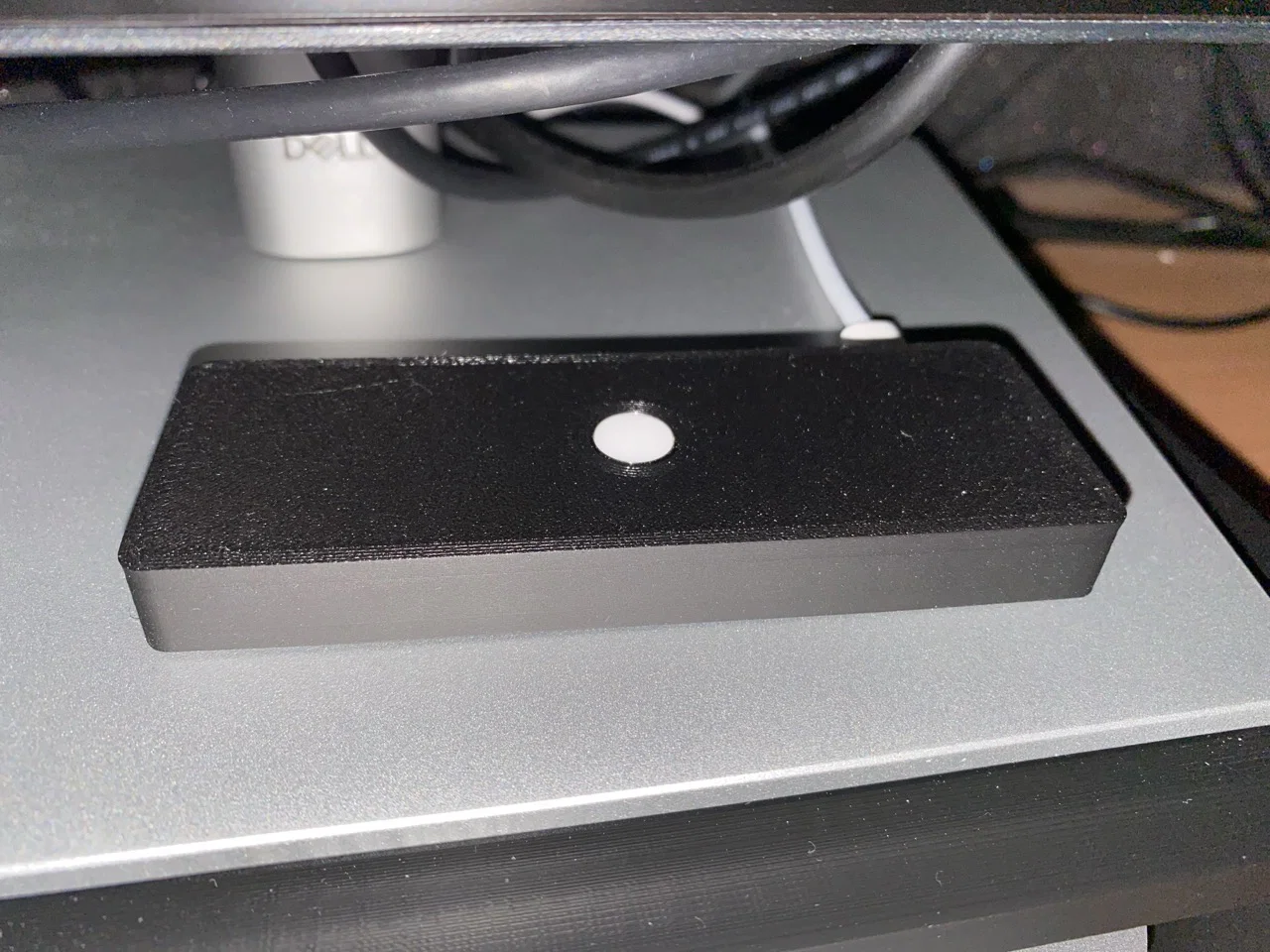

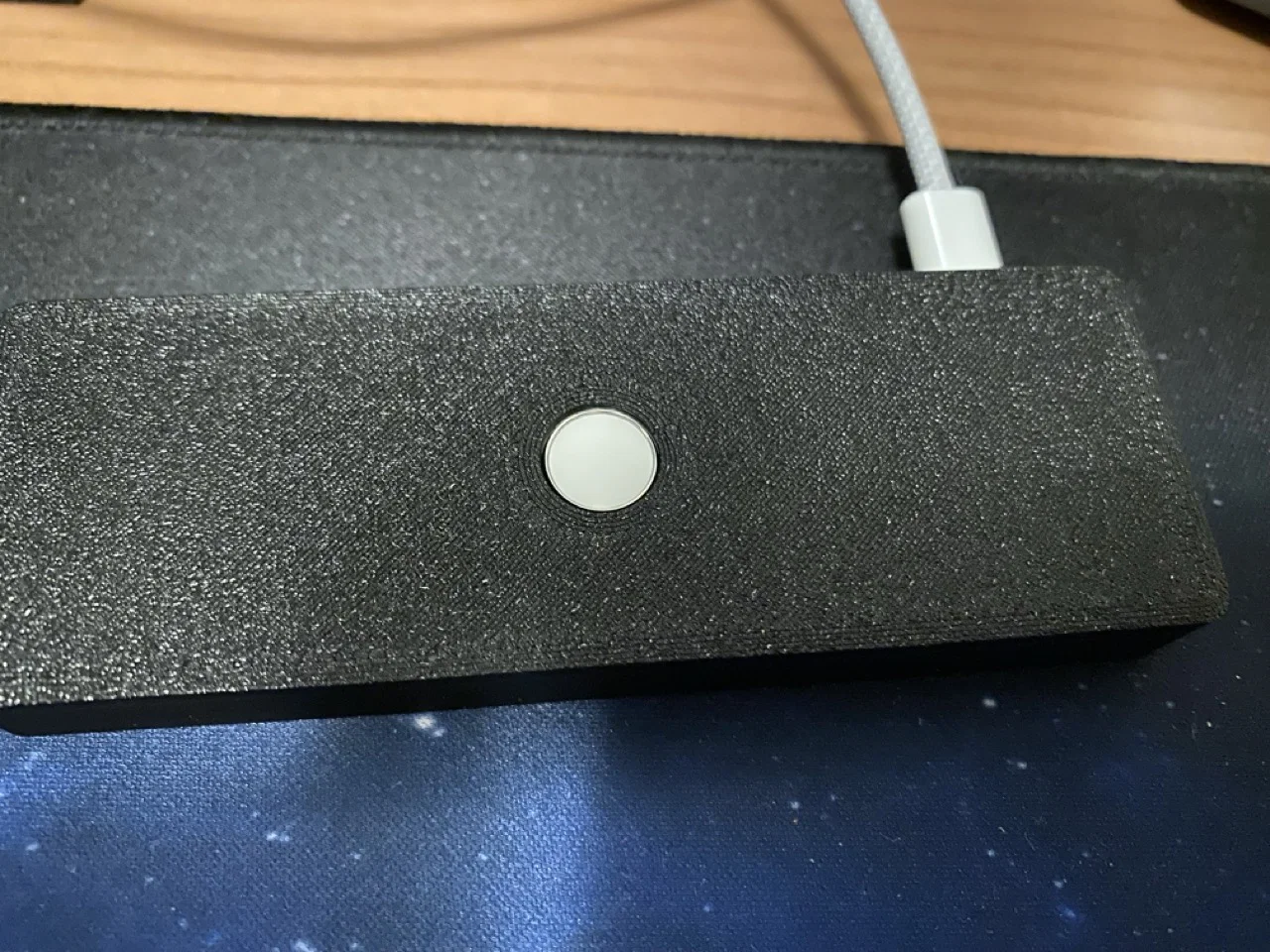

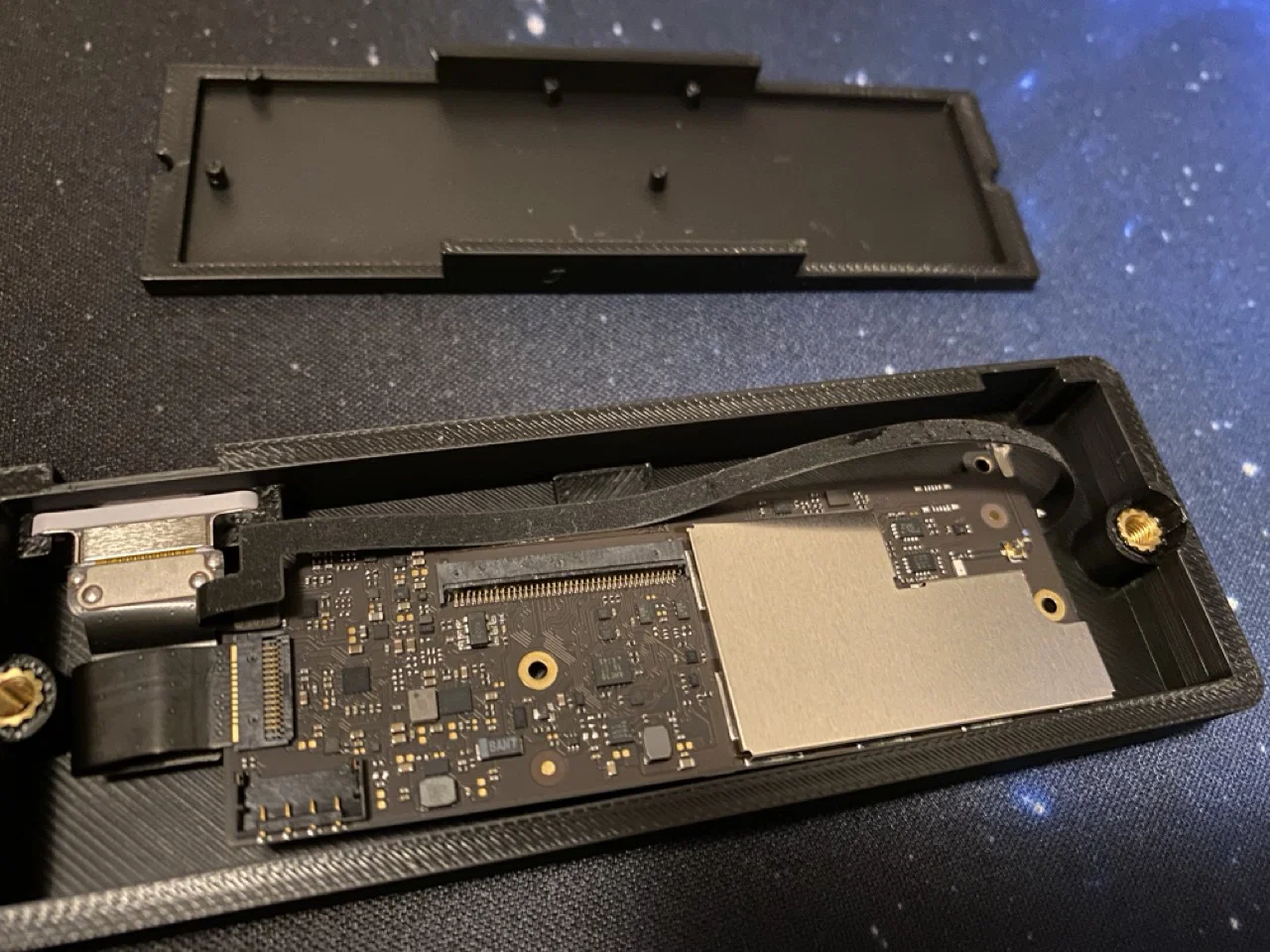

Đây là phiên bản case của mình: mọi thứ được giữ chặt bằng nắp lưng và 2 con vít M3x6 đầu phẳng (flat-head). Thiết kế này đảm bảo sensor không bị tuột khỏi vị trí và logic board không bị xê dịch. Chỉ cần nhớ đóng đúng chiều (xem file pdf).

Mình in bản của mình với 4 walls. Phần holder của sensor mình dùng infill 50% để đảm bảo đủ cứng (có thể hơi dư, nhưng chi tiết này nhỏ).
