Giá đỡ gắn quạt 30mm cho Raspberry Pi 4 (Fan Mount)

Tác giả Auback_945221

Lượt tải
280
Lượt thích
24
Lượt coi
904

File 2 1,3 MB

  • Raspberry_Pi_4_Fan_Mount_30_mm_1776987041.stlSTL · 890,7 KB
  • Raspberry_Pi_4_Fan_Mount_30_mm_1776987043.stepSTEP · 455,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

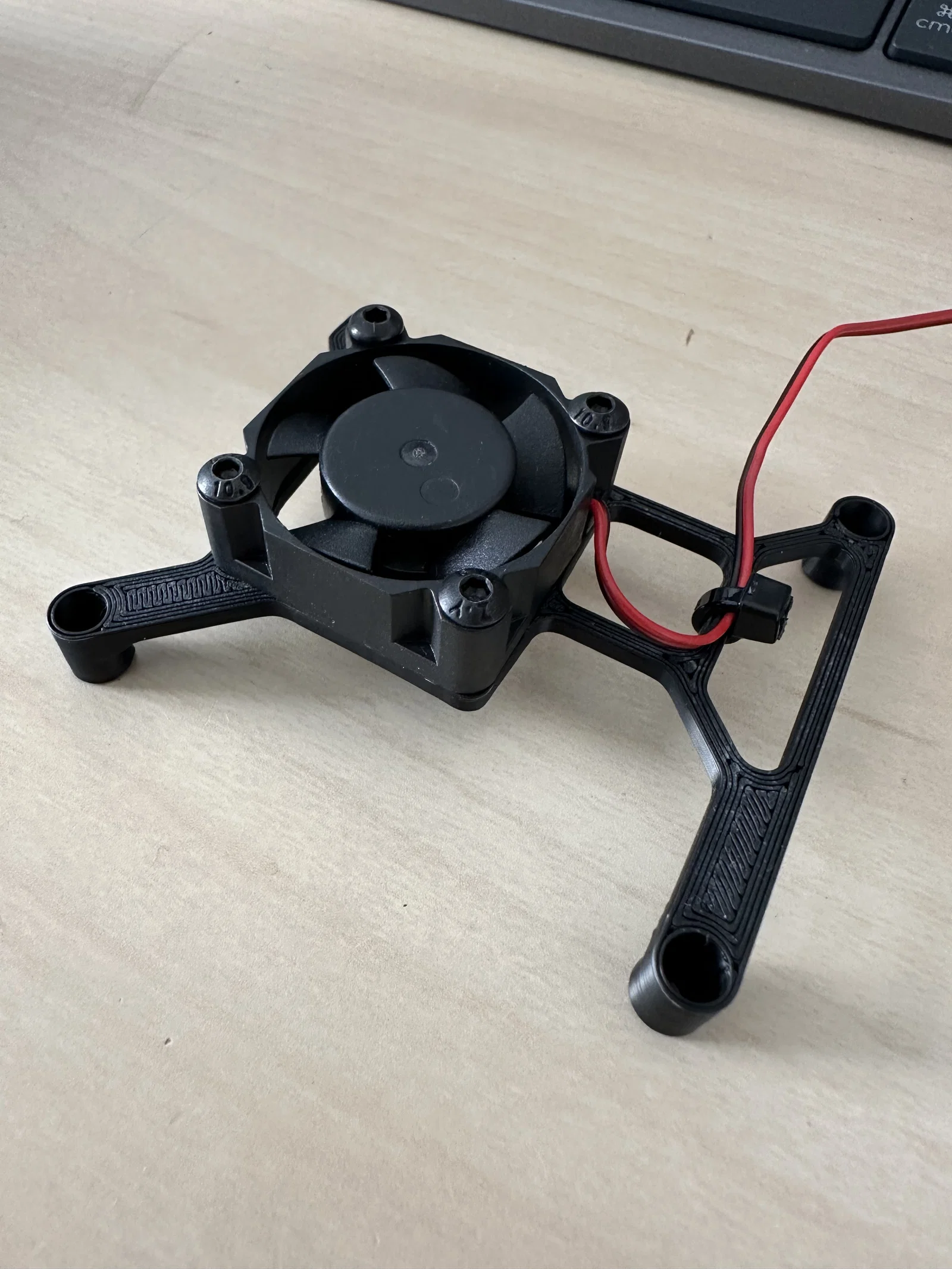

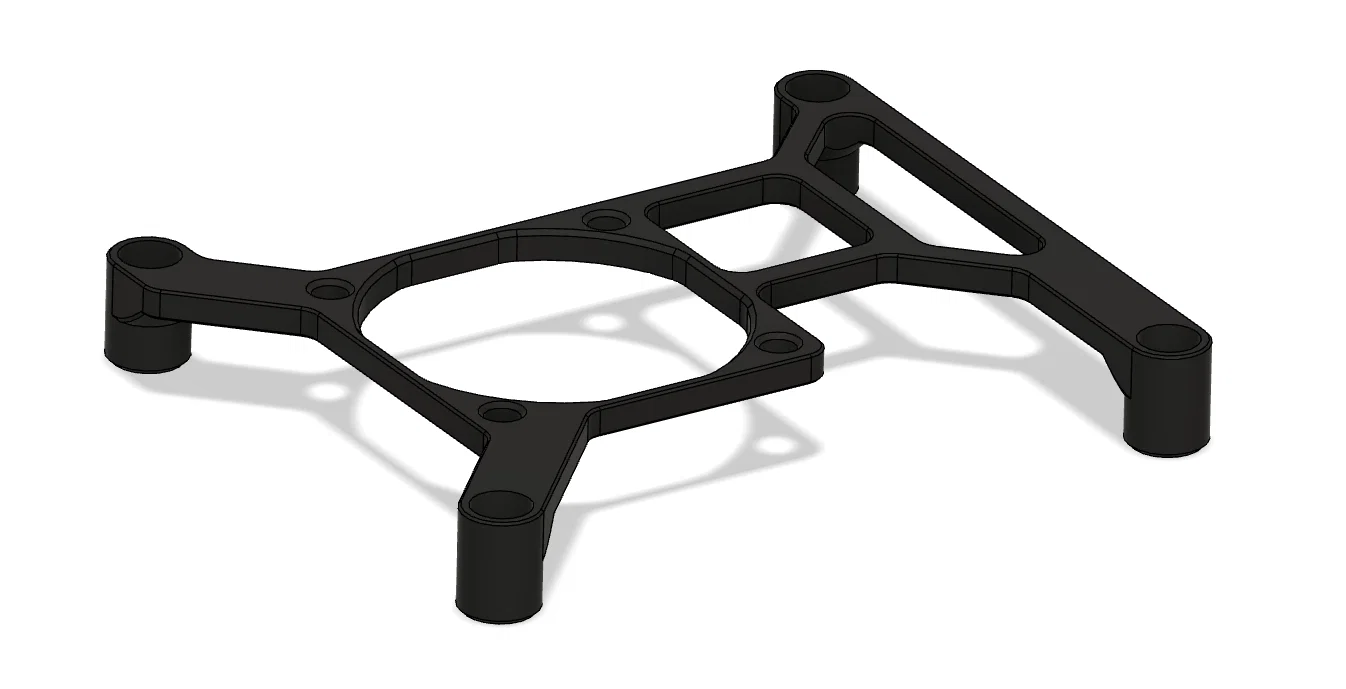

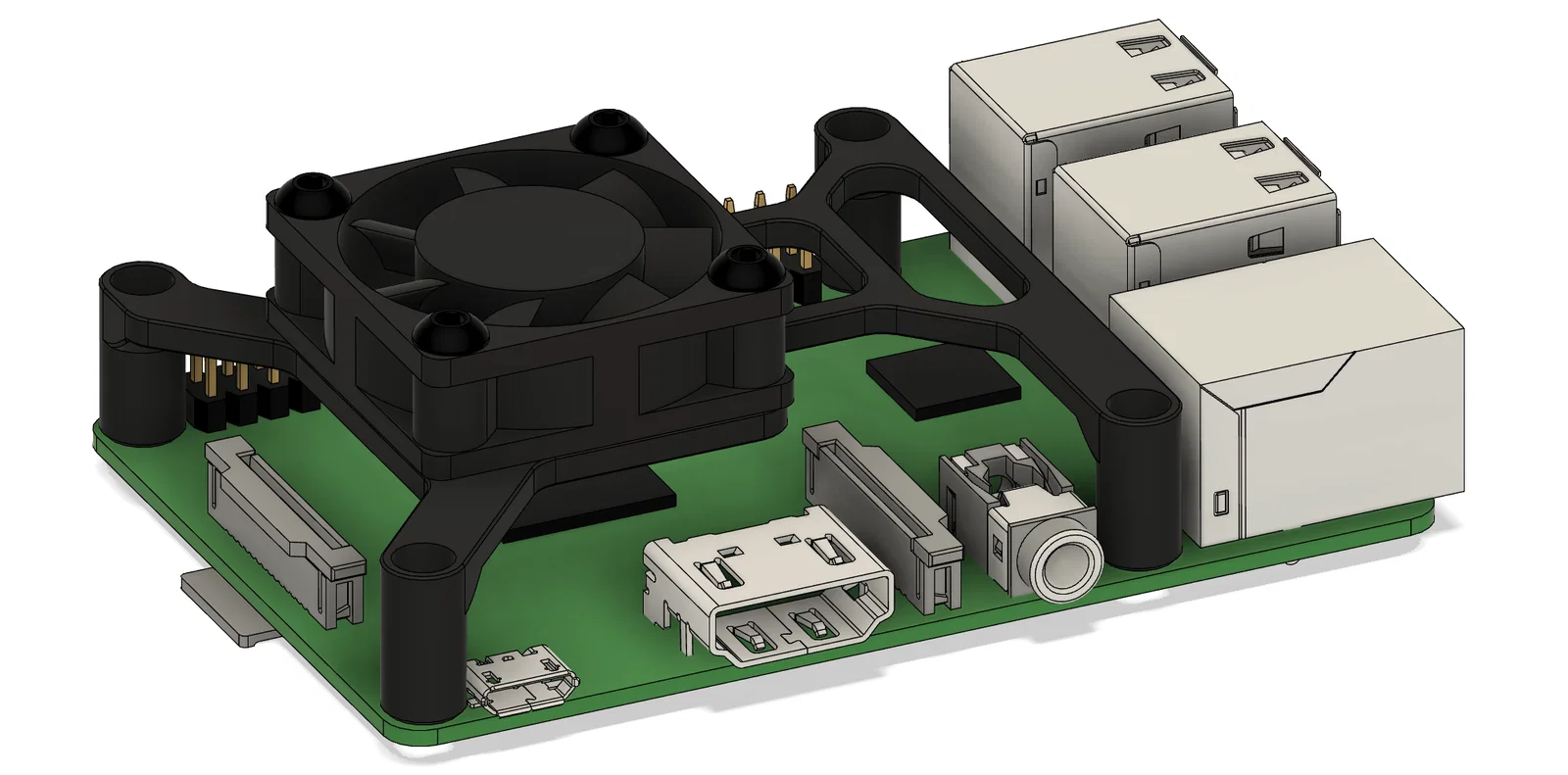

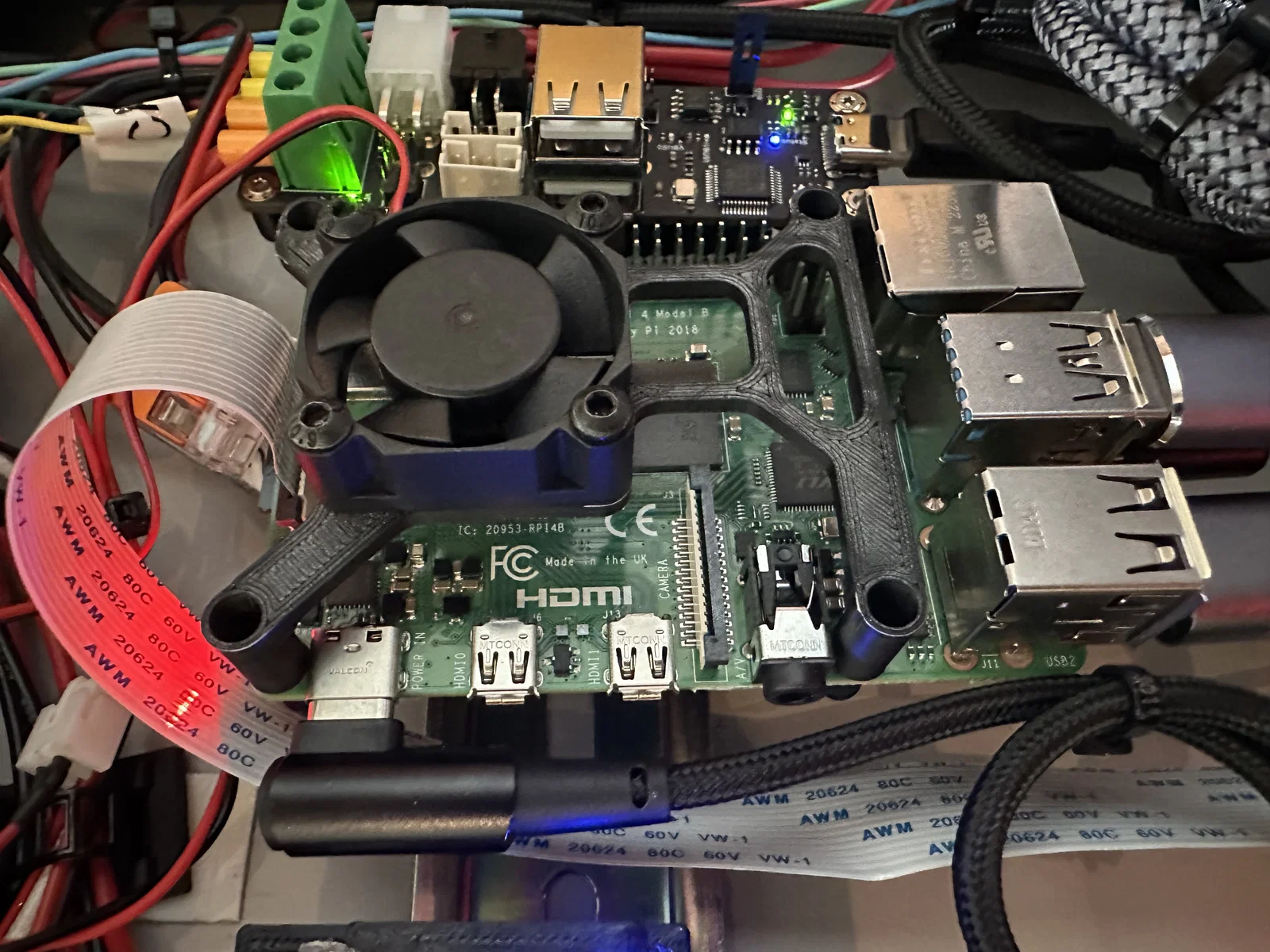

Đây là một cái fan mounting bracket cho Raspberry Pi (4) dùng quạt 30 mm, được thiết kế theo hướng dễ thao tác và tối giản. Bracket sẽ bắt vào các lỗ có sẵn trên Raspberry Pi, còn quạt thì được cố định bằng cách vặn vít trực tiếp vào phần nhựa. Với quạt dày 10 mm (quạt 3010), quạt được gắn bằng 4x ốc M3x12. Thiết kế của fan mount cũng chừa chỗ để dùng zip tie buộc dây quạt vào chính cái mount. Mẫu này có thể in không cần support, và dùng các thông số sau:

  • 0.4 mm width
  • 0.2 mm height
  • 3 walls
  • 4 top/bottom
  • 20 % infill
  • No support

Mình khuyên dùng PETG hoặc ABS vì Raspberry Pi có thể hơi nóng (nên mới cần cái mount tản nhiệt bằng quạt này), nhưng PLA cũng có thể in được. Chúc bạn in vui!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
1,3 MB
File lớn nhất
890,7 KB
