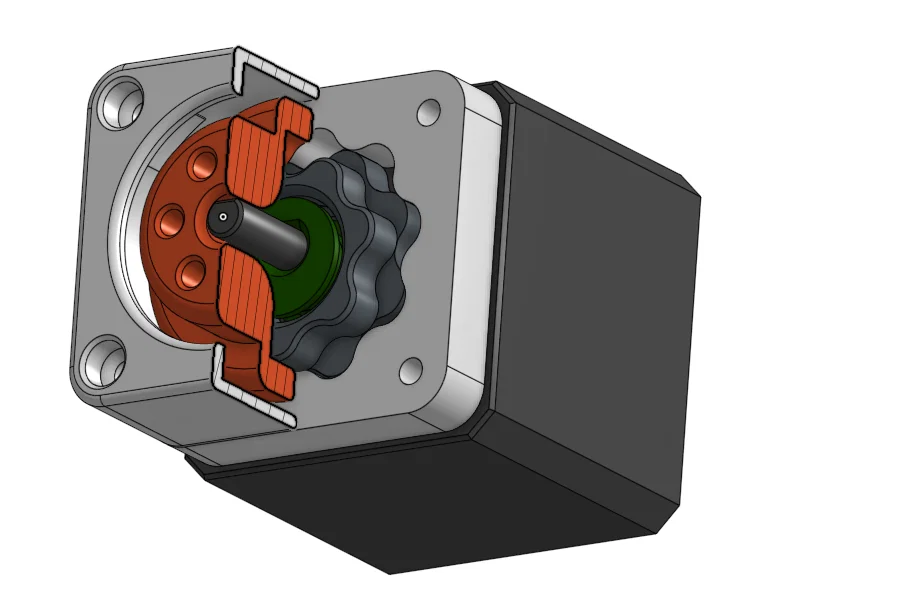

Bộ giảm tốc cycloid kép parametric (Parametric compound cycloid reducer)

Tác giả Joshua_A

Lượt tải
229
Lượt thích
31
Lượt coi
1.602
Tải tất cả (.zip)· 7 file · 1,7 MB· 1,7 MB

File 7 1,7 MB

  • 56-1_NEMA17_Eccentric_shaft_1776984418.stlSTL · 41,9 KB
  • 56-1_NEMA17_Reducer_0_1776984419.stlSTL · 240,8 KB
  • 56-1_NEMA17_Reducer_0.1_1776984420.stlSTL · 240,8 KB
  • 56-1_NEMA17_Reducer_0.2_1776984421.stlSTL · 239,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#332262
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Xem phiên bản 2 tại đây! Hiện tại (6/7/24) vẫn đang beta, nhưng version 2 vẫn ngon hơn gần như ở mọi mặt có thể!

Thông số reduction:

  • Tỷ số truyền 56/1.
  • Gắn chuẩn NEMA 17.

BOM:

  • 4x M3x25 cap head bolts

  • 2x 10x15x4 bearings

  • 1x 25x37x7 bearing

  • 1x motor size NEMA17

    tuỳ chọn (để gắn lên actuator)

  • 6x M3 locknuts

  • 6x M3xX bolts

Mẹo để giảm backlash:

Mình có upload nhiều phiên bản cycloidal reducer với dung sai (tolerances) khác nhau.

Để biết thêm thông tin về bản parametric, xem GitHub repository.
