Bạch Tuộc Phun Nước Dễ Thương (Cute Squirty Octopus)

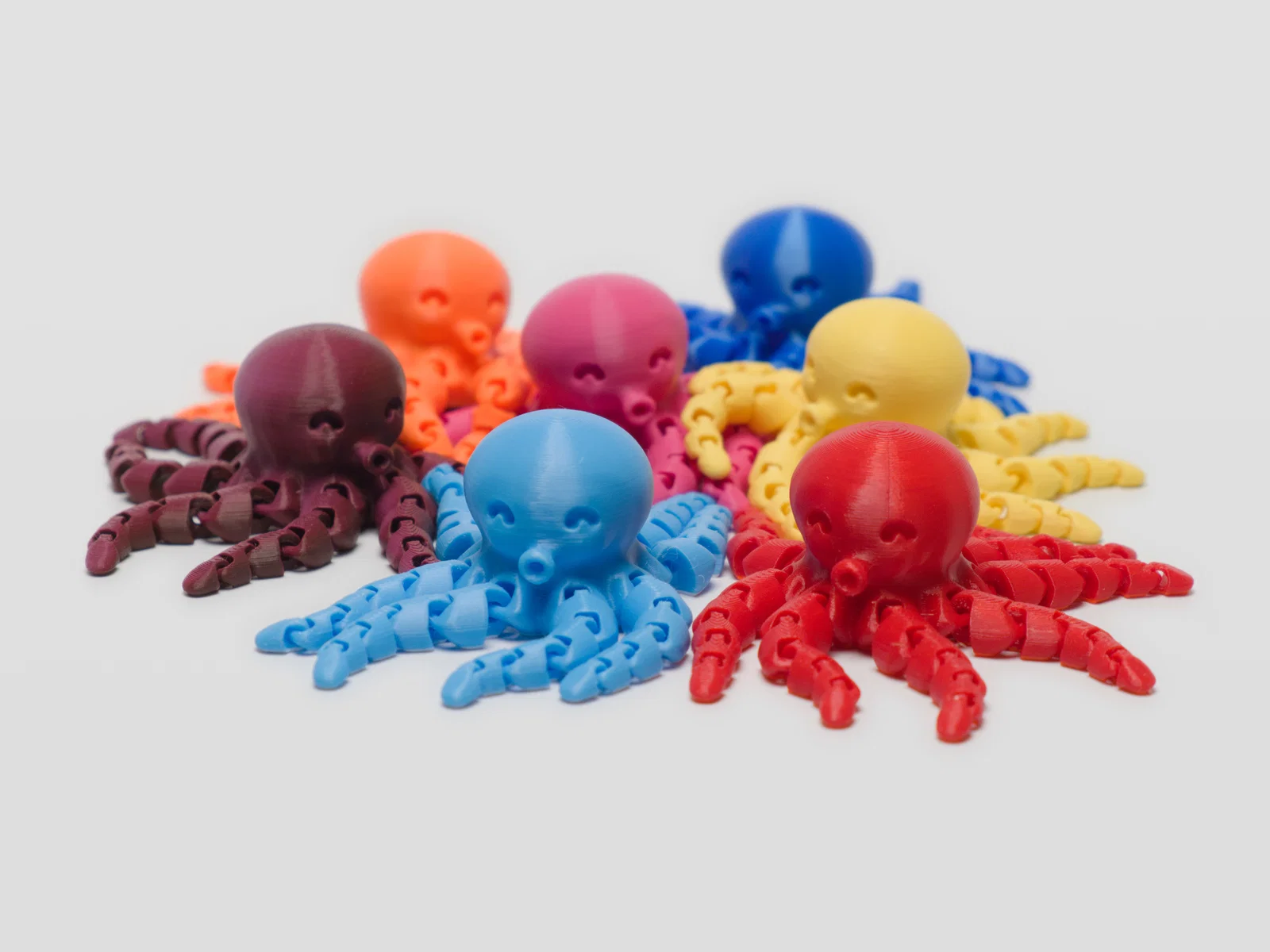

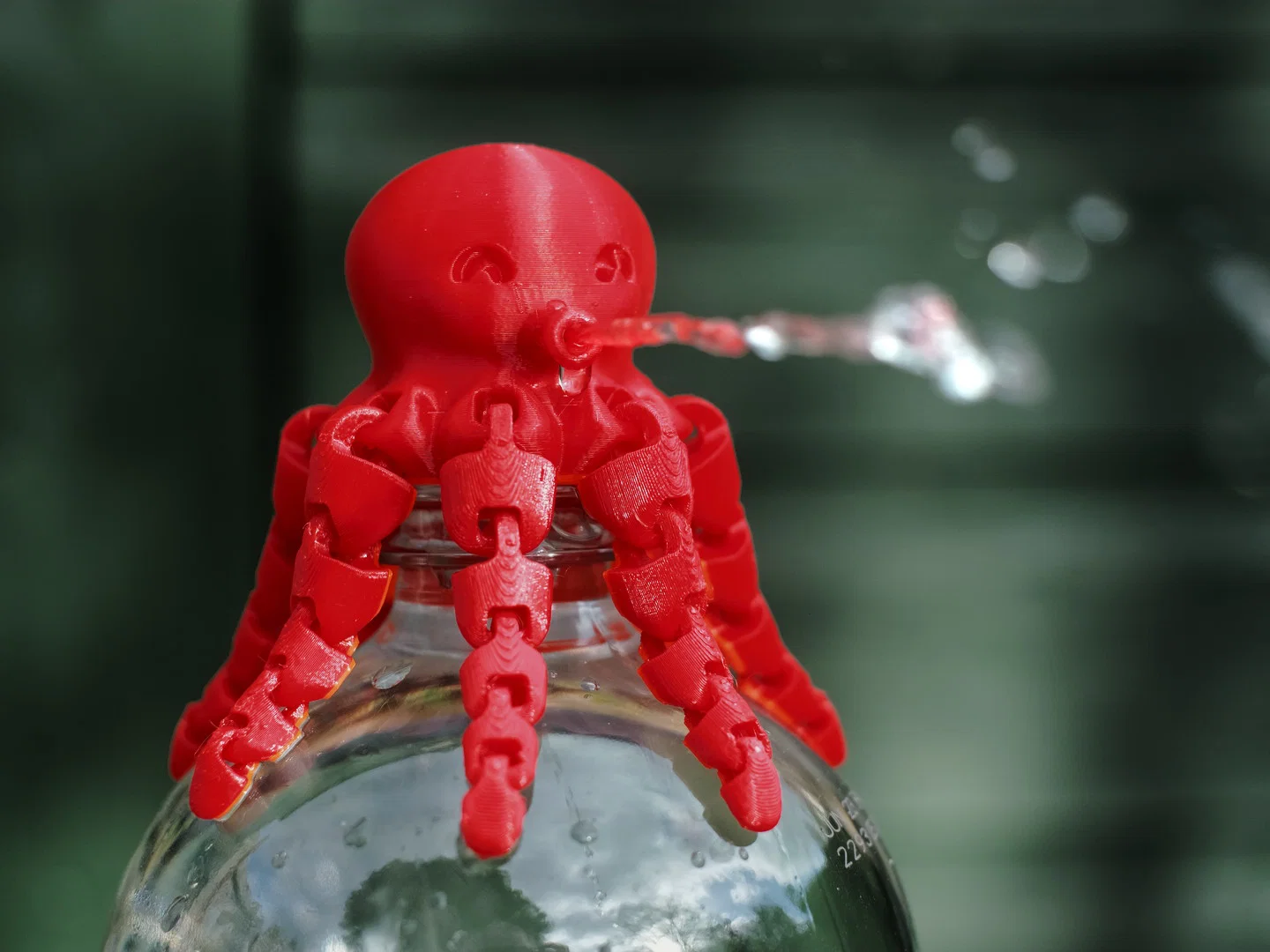

Mình đã thử nghiệm chỉnh sửa mẫu Cute Mini Octopus rất hay của McGuybeer từ năm ngoái, chủ yếu là thêm ren vặn để gắn lên chai. Sau khá nhiều lần test, đây là một bản mod đơn giản, nâng cấp bé này thành đồ phun nước dùng được, chỉ cần gắn thêm một chai nước giải khát phổ biến. (Khuyến nghị dùng chai thành mỏng, bóp được để hiệu quả nhất.)

Cảm ơn thêm bạn steffanders về các PCO28 mẫu ren cổ chai — mình dùng bản “cap without vents” để có dạng ren trong ổn định, đáng tin cậy. Mình đã dùng cái này từ năm ngoái trước khi tự làm ren cho các mẫu khác, và ở mẫu này thì không cần chỉnh gì thêm.

Ghi chú thiết kế

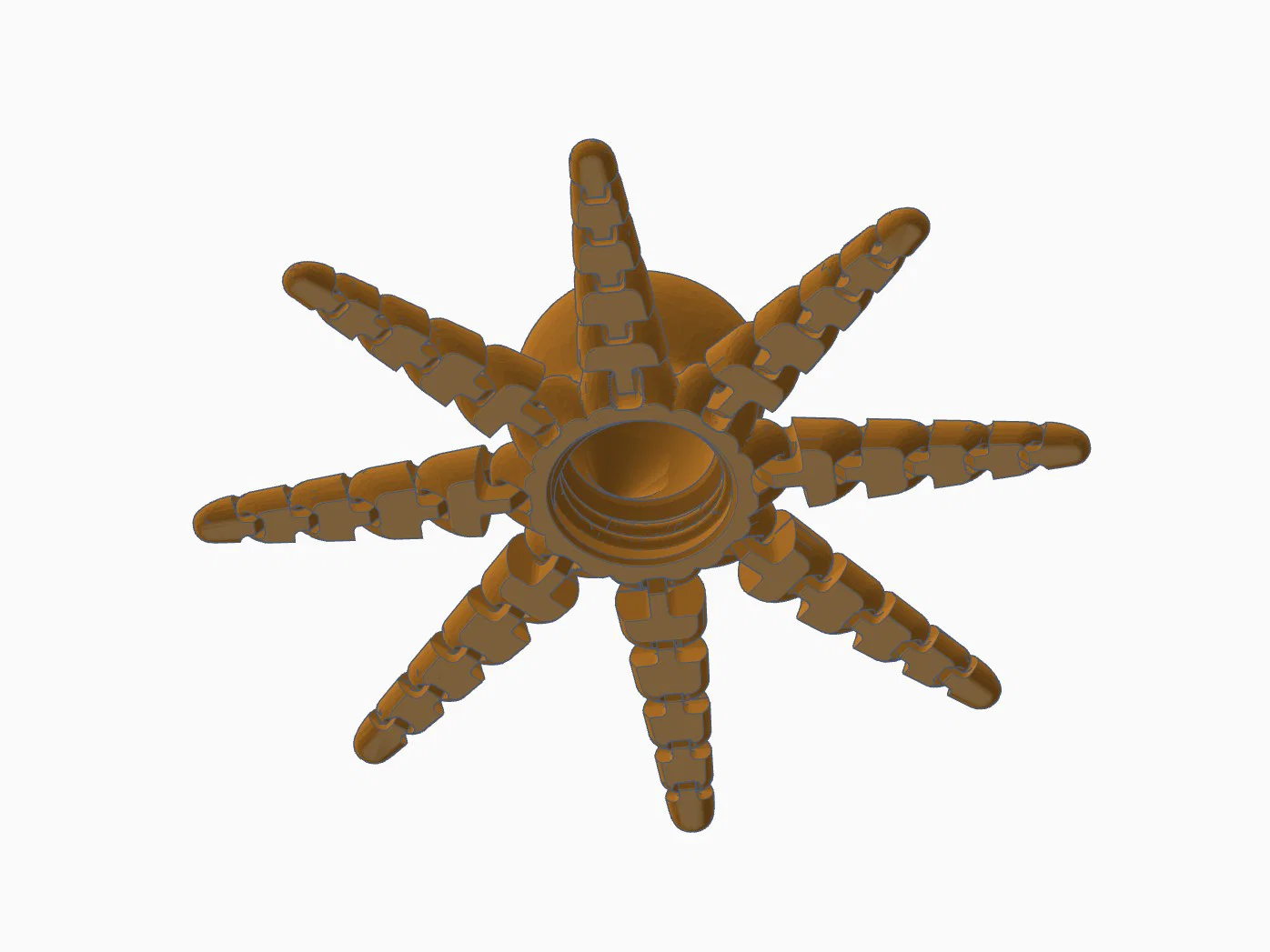

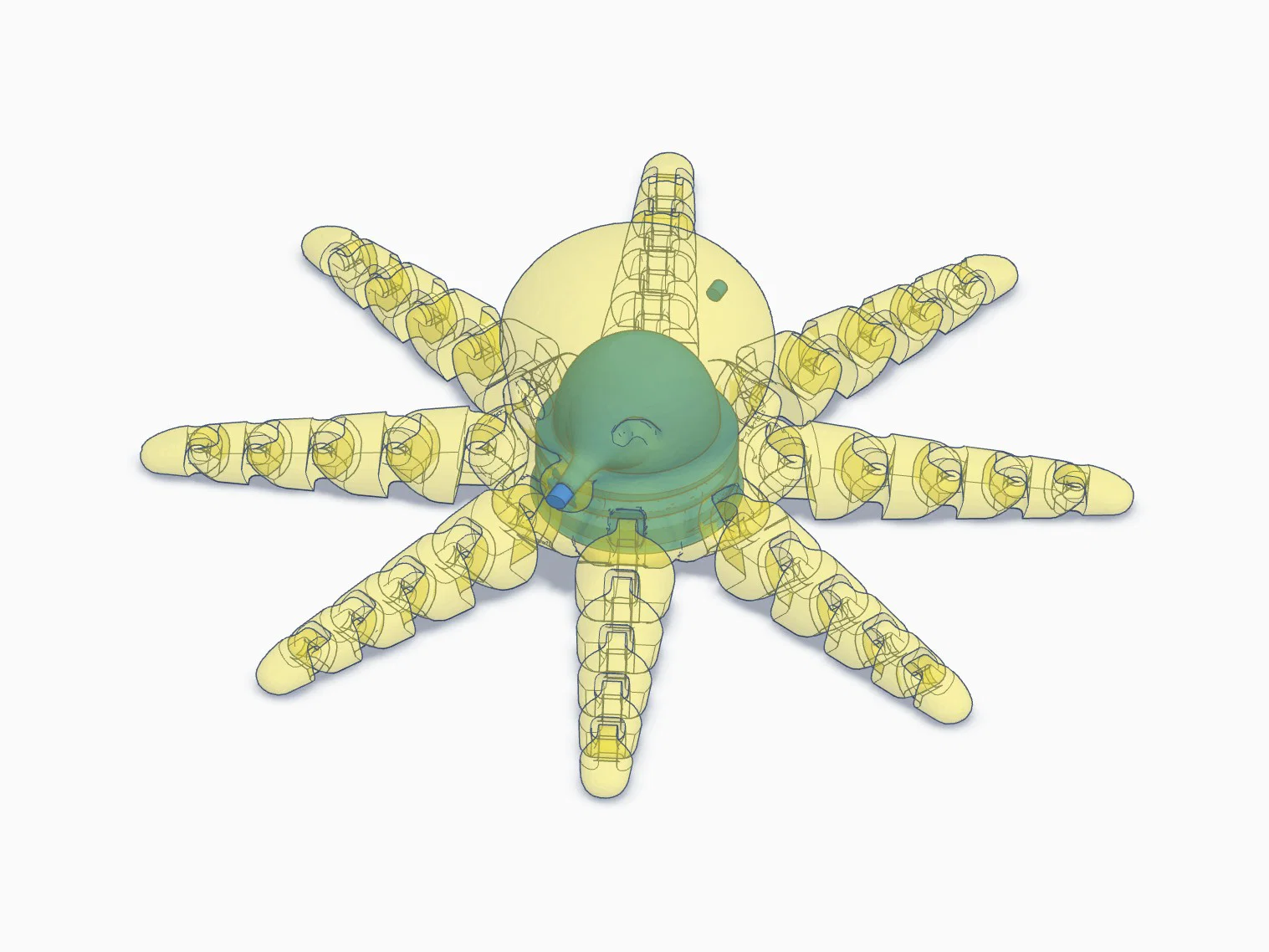

Mẫu này đơn giản là khoét phần ren nắp chai và tạo một kênh dẫn nước dạng phễu xuyên qua miệng. Do làm bằng Tinkercad nên bề mặt hoàn thiện chưa được “mượt” lắm và dòng nước có thể tối ưu thêm, nhưng hiện tại vẫn hoạt động.

Khác với mặt trong phía trên của nắp chai thường, phần mép làm kín không để phẳng vì rất khó in nhiều đường viền (perimeters) bị overhang trên cùng một layer mà không bị xệ. Mình có thử mép phẳng kèm support, nhưng bề mặt ra bị sần nên seal còn tệ hơn phương án mép nghiêng mà mình dùng. Cách này không hoàn hảo tuyệt đối, nhưng kín đủ tốt cho mục đích của mẫu.

Cái trụ nhỏ ở phía sau để hỗ trợ căn tâm (centering) cho mẫu; nó không cạ vào mô hình bạch tuộc nên không ảnh hưởng bản in.

Các file mẫu bao gồm

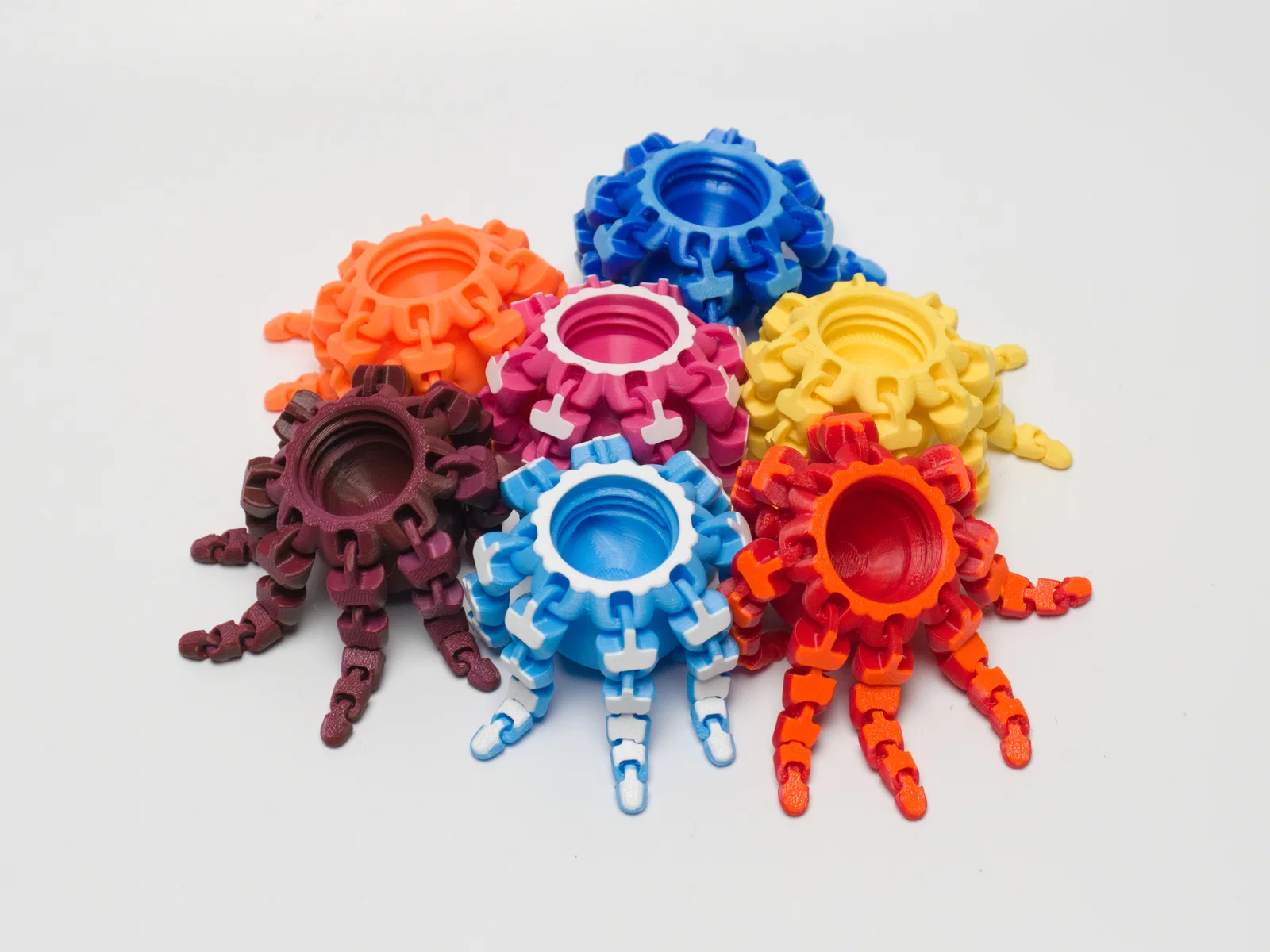

File chính là "Squirty Octopus_thread-spout.stl" dùng để khoét phần ren và ống phun ở miệng. Ngoài ra còn có một file ren nắp không có ống phun, nếu bạn chỉ muốn làm nắp chai hình bạch tuộc. (Yêu cầu bạch tuộc phải cùng tỉ lệ với phiên bản có ống phun.)

Có sẵn các file .stl bạch tuộc đã được chỉnh sửa để slice, kèm một số ví dụ .gcode và các project .3mf tương ứng cho 2 biến thể — một bản nặng hơn với nhiều perimeters hơn, và một bản nhẹ hơn, in nhanh hơn, chỉ dùng chưa tới 10 mét filament nếu bạn có cuộn filament mẫu.

Tự lắp ráp & ghi chú in ấn

• Import “Octopus_v6.stl” hoặc “Octopus_sup_v6.stl” từ Cute Mini Octopus và scale đồng đều lên 122%.
• Import "Squirty Octopus_thread-spout.stl" và merge với bạch tuộc, đảm bảo chúng được canh đúng tâm với nhau và chạm build plate.
• Chuyển phần spout thành negative volume.

Bạn sẽ cần tự đặt support bên dưới phần miệng nếu dùng “Octopus_v6.stl”.

PLA và PETG đều in ổn, nhưng có thể PETG sẽ cho kết quả tốt hơn nếu bạn scale phần thread/spout lên 101% theo trục X và Y để fit lỏng hơn một chút.

Chất lượng độ kín ở phần mép miệng chai sẽ phụ thuộc vào chất lượng bản in — theo mình chủ yếu nằm ở việc đường seam ở chỗ mép seal được in phẳng cỡ nào, nhưng thành mẫu mỏng / quá ít perimeters cũng có thể gây rò nước.
