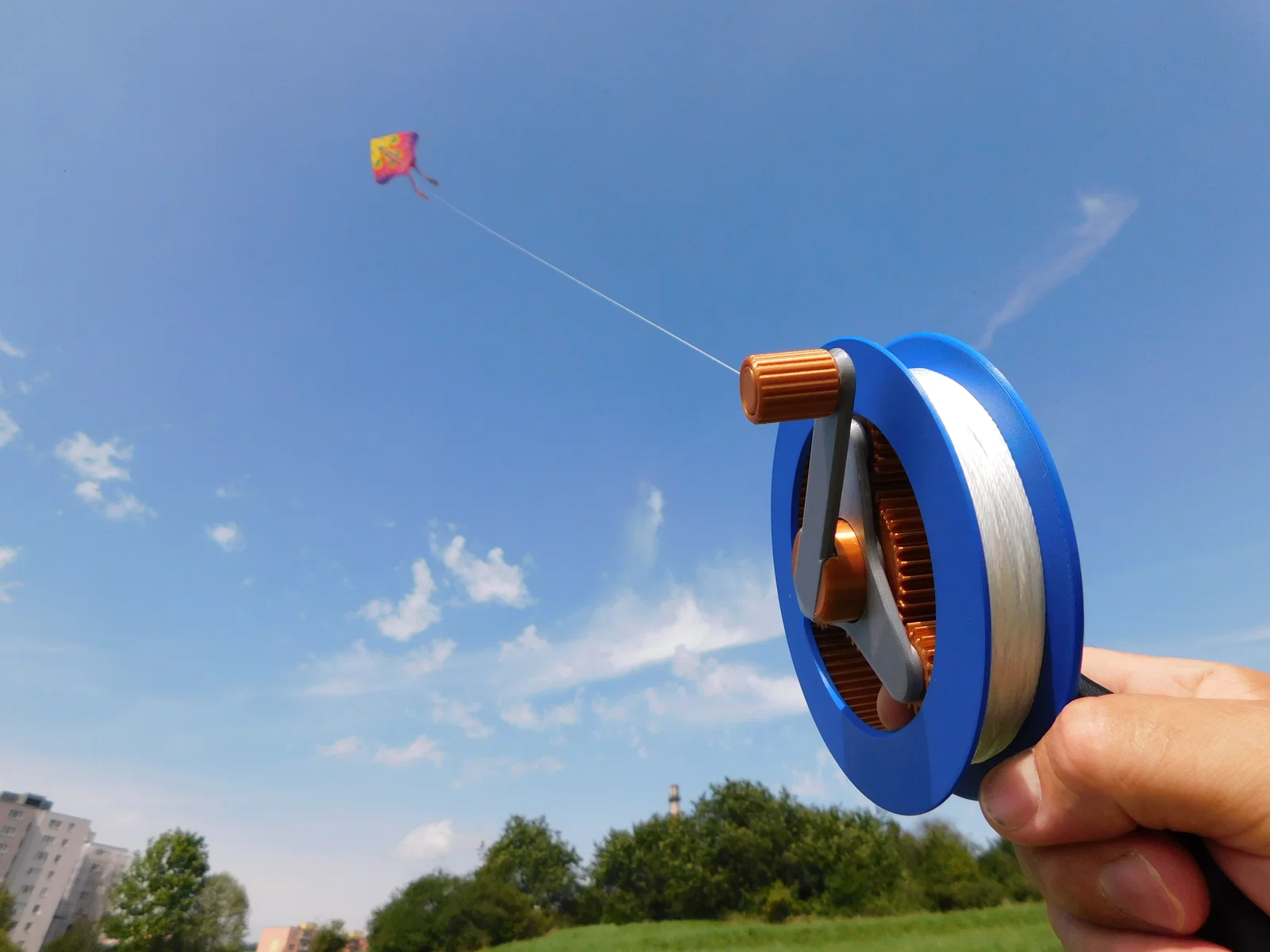

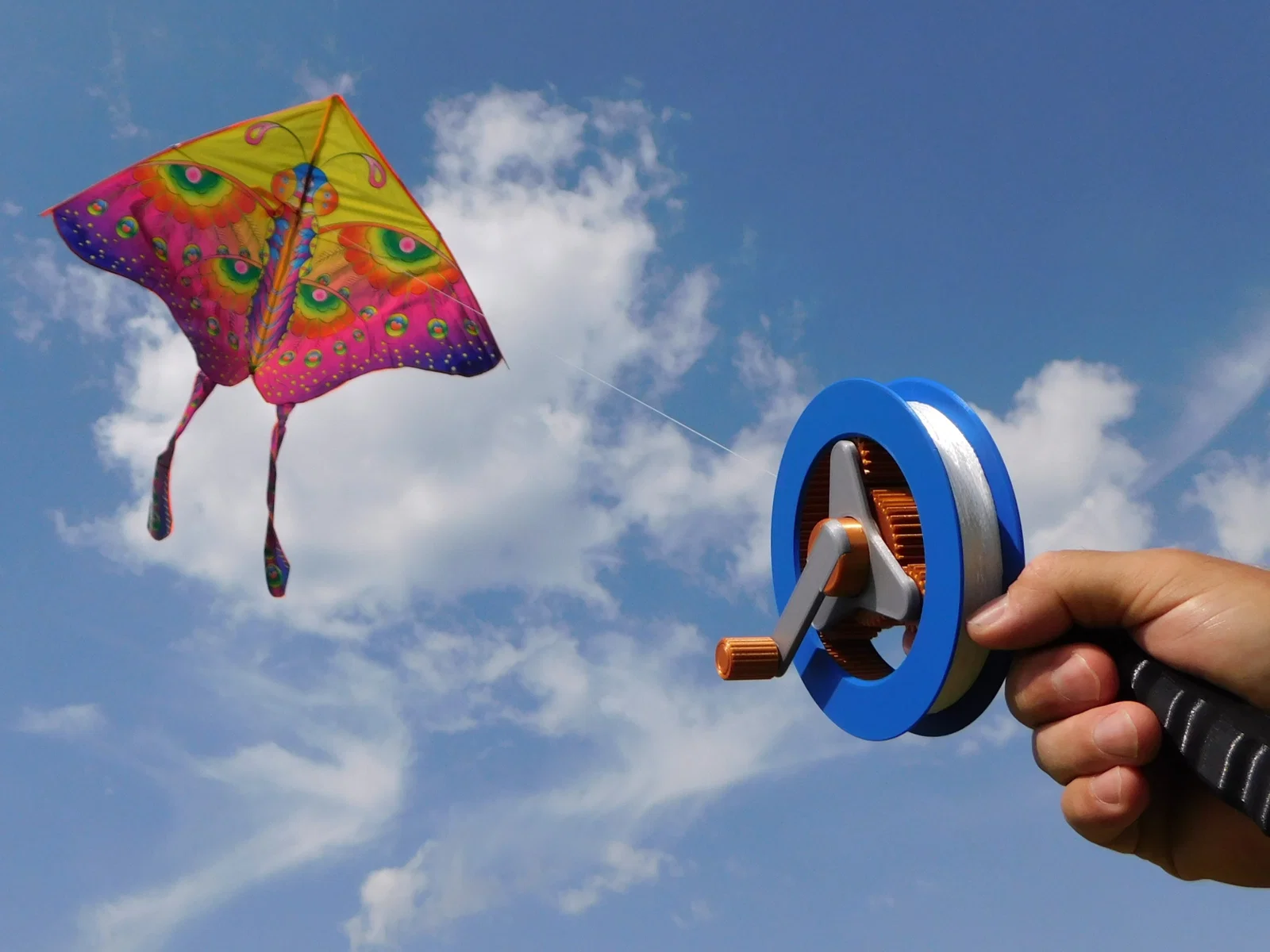

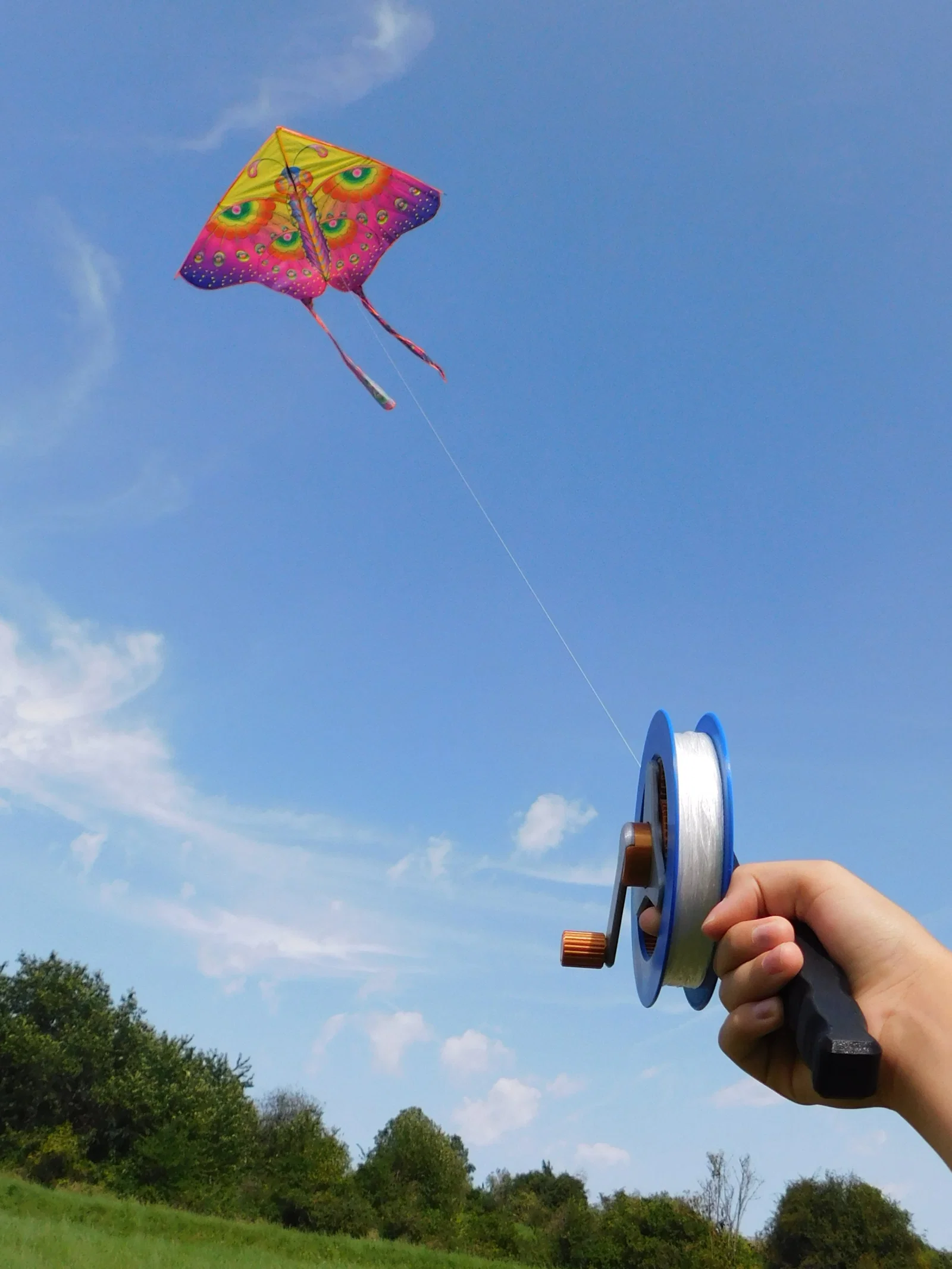

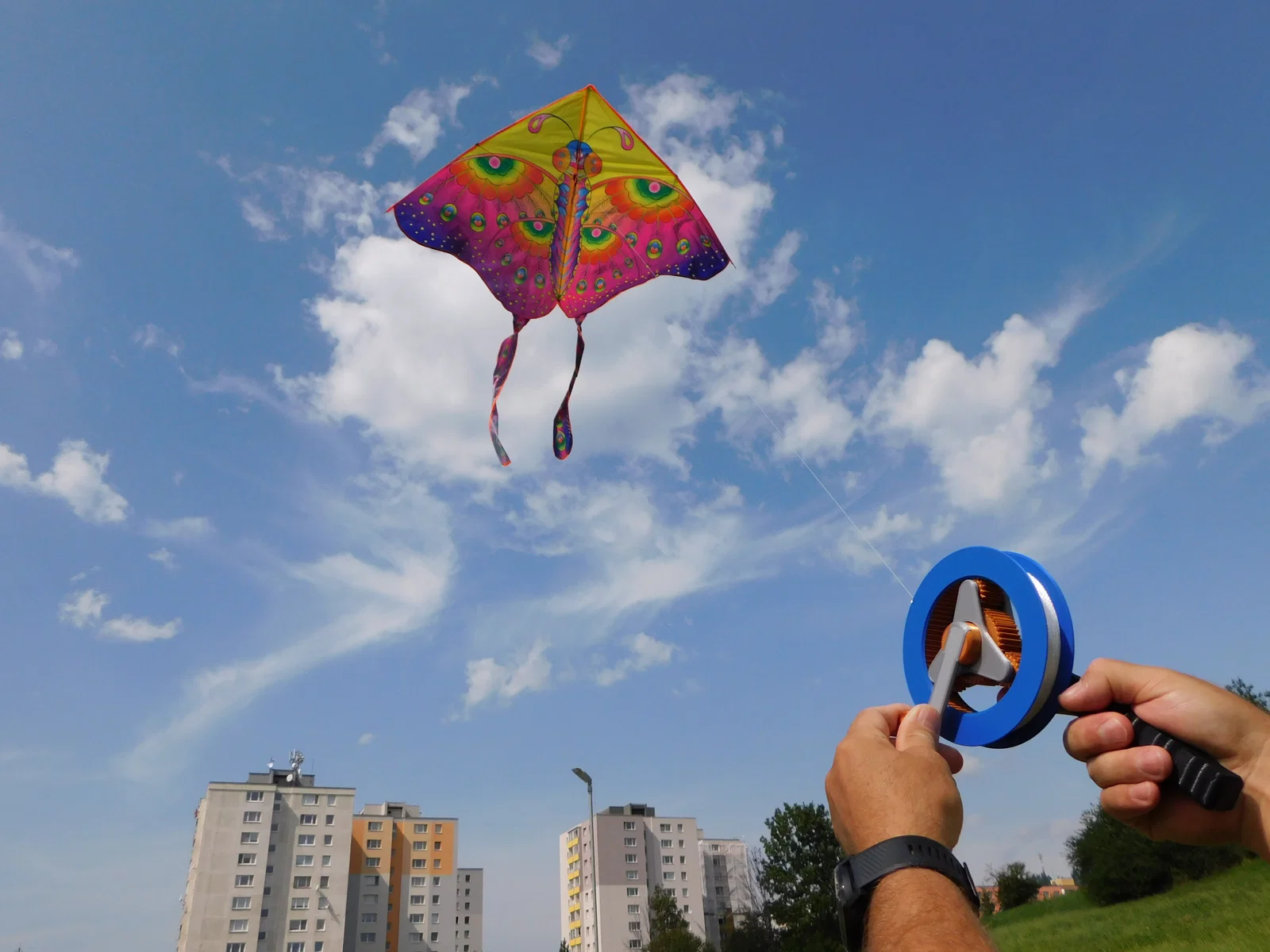

Cuộn dây thả diều có bánh răng (Geared kite reel)

Mùa thu sắp tới rồi, đây là lúc cả trẻ em lẫn người lớn đều thích thả diều, nên mình chuẩn bị một cải tiến nhỏ theo chủ đề của cuộc thi!

Hướng dẫn lắp ráp nhanh:

Bạn cần 2x vòng bi 608 ZZ-loại phổ biến, có thể mua ở cửa hàng đồ thể thao (phụ kiện giày trượt)

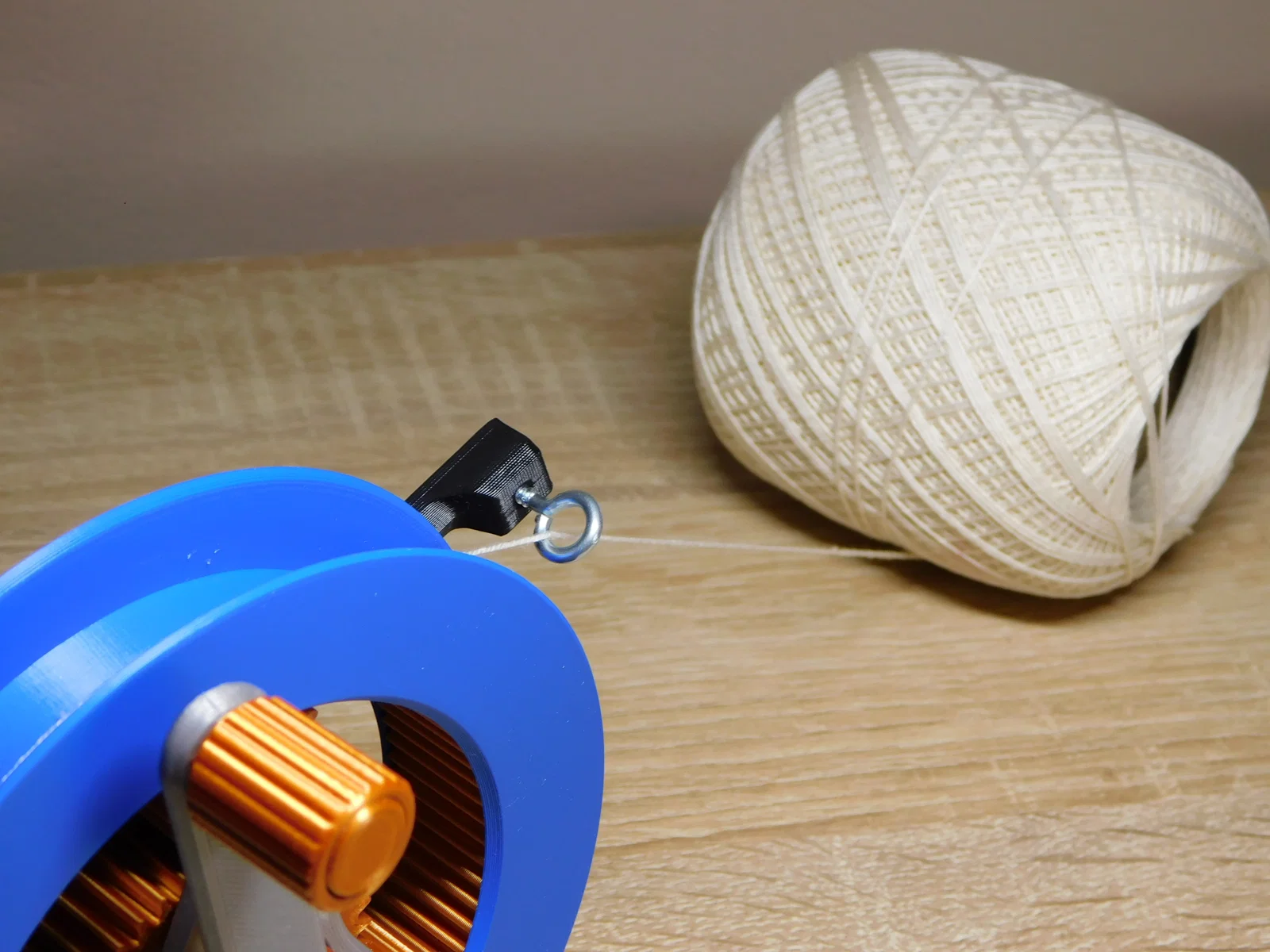

1 móc 16x30mm để dẫn hướng dây khi cuốn.
Một số chi tiết cần dán keo

Mình khuyến nghị in bằng PLA hoặc PETG loại bền

Parts

Gắn 2x vòng bi, có vòng chặn (demarcation ring) ở giữa

Gập một nửa Cage B

Lắp vào một nửa của cuộn (coil) và dán keo với cuộn

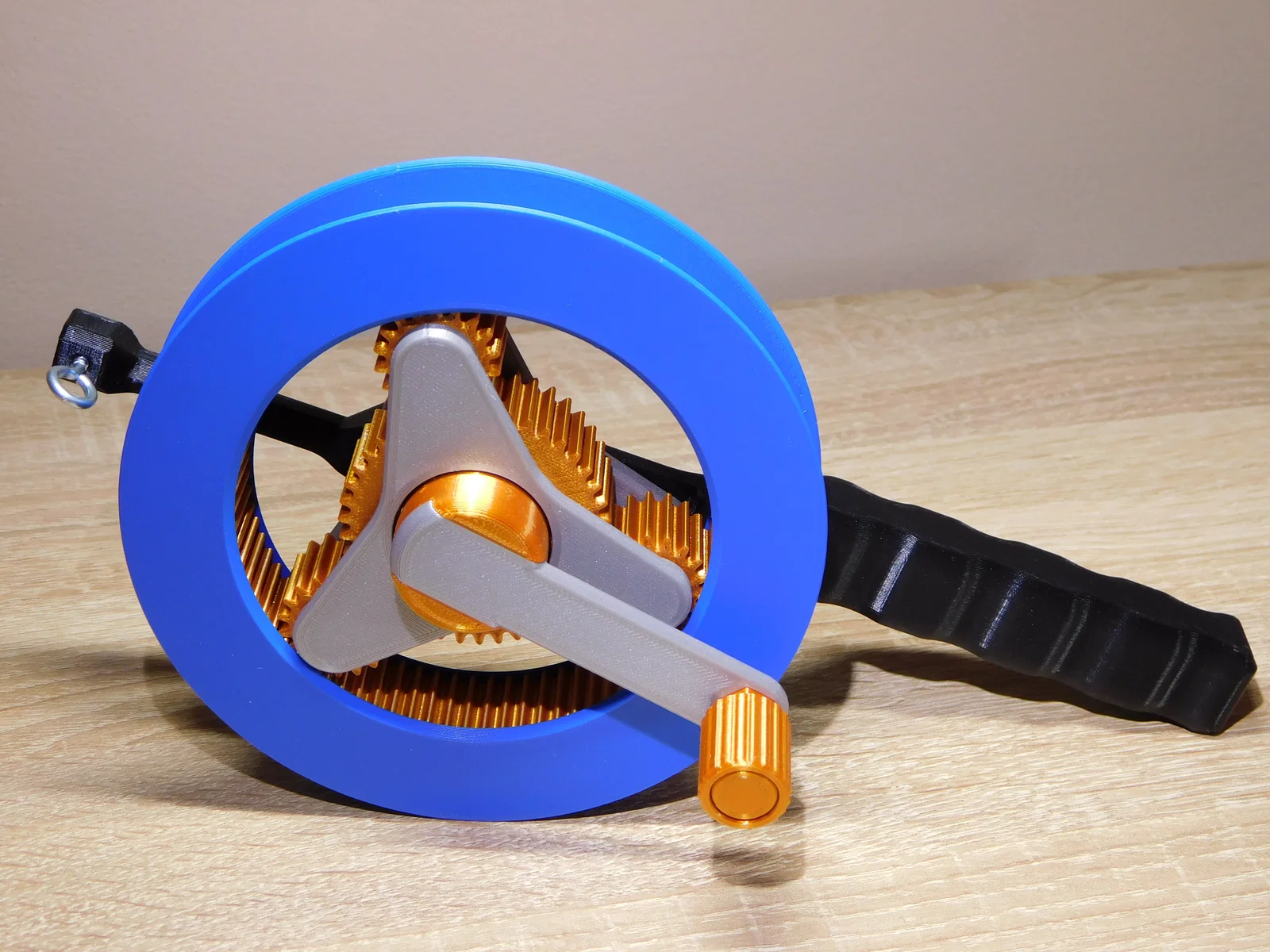

Hoàn thiện cage và dán tay quay (handle)

Núm (knob) gồm 2 phần, nhưng được in cùng lúc, sau đó chạy/đánh (run it)

Dán nửa còn lại của cuộn

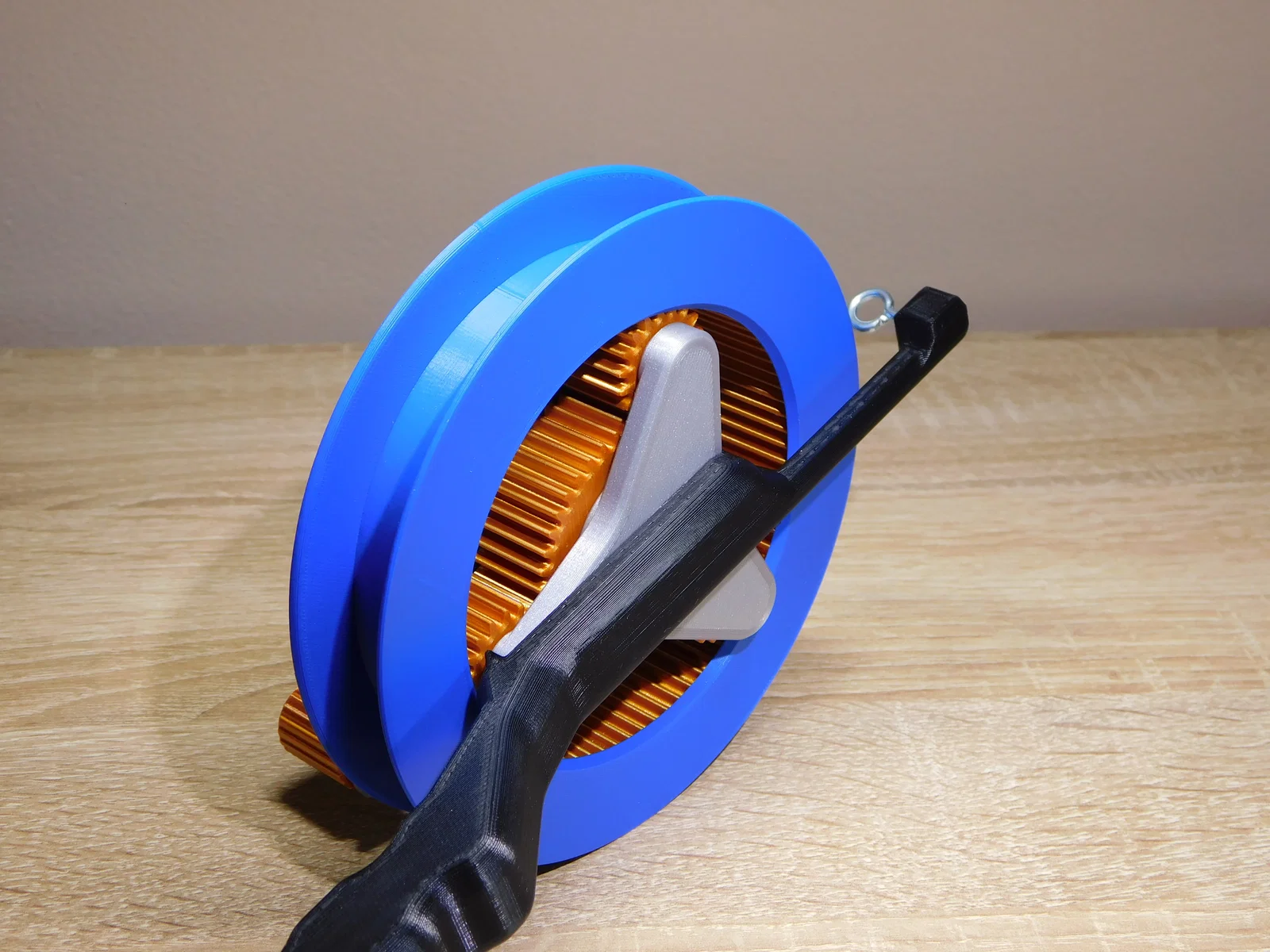

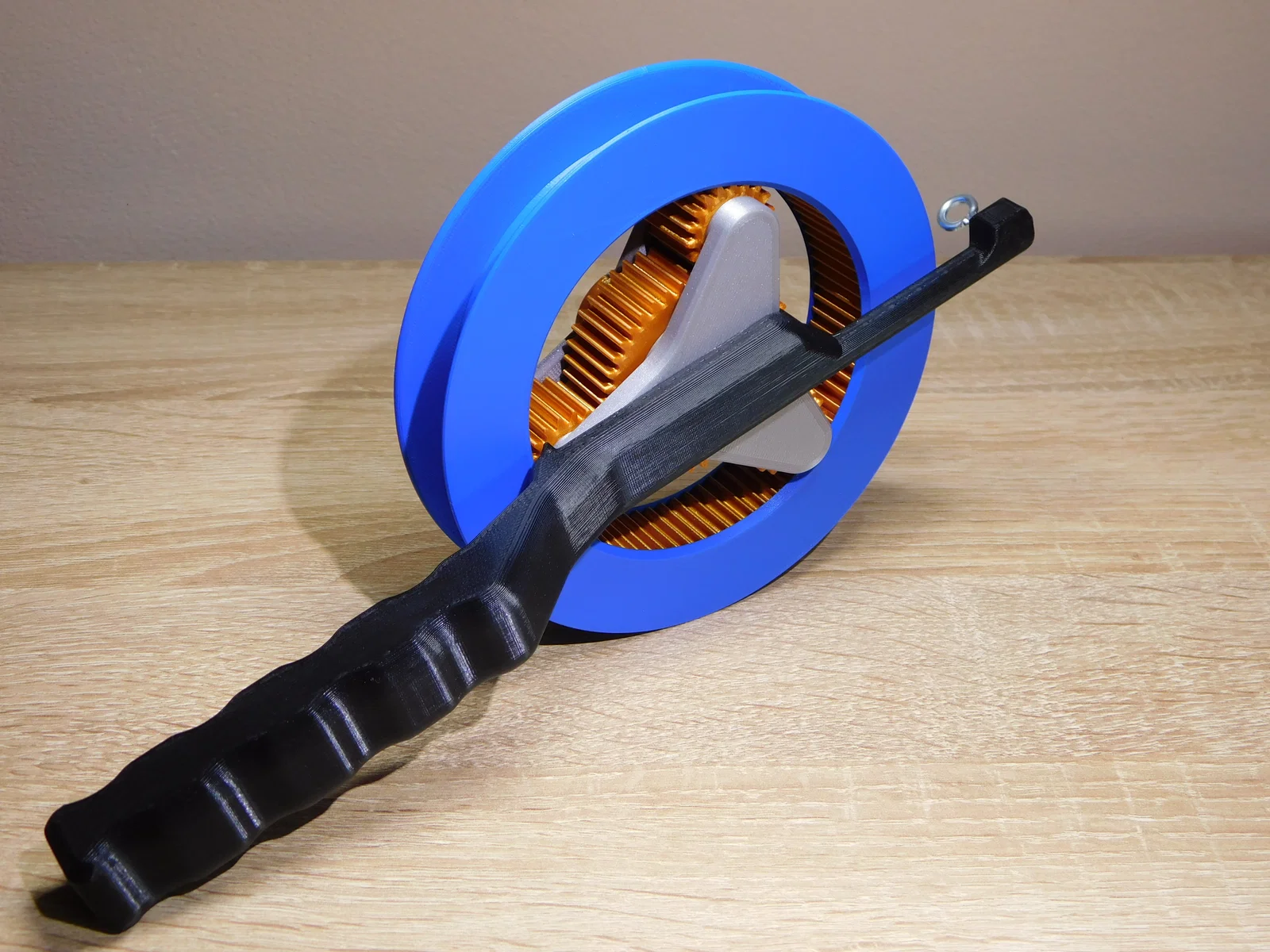

Cuối cùng, dán tay cầm kèm theo cái móc đã gắn

Xong rồi !

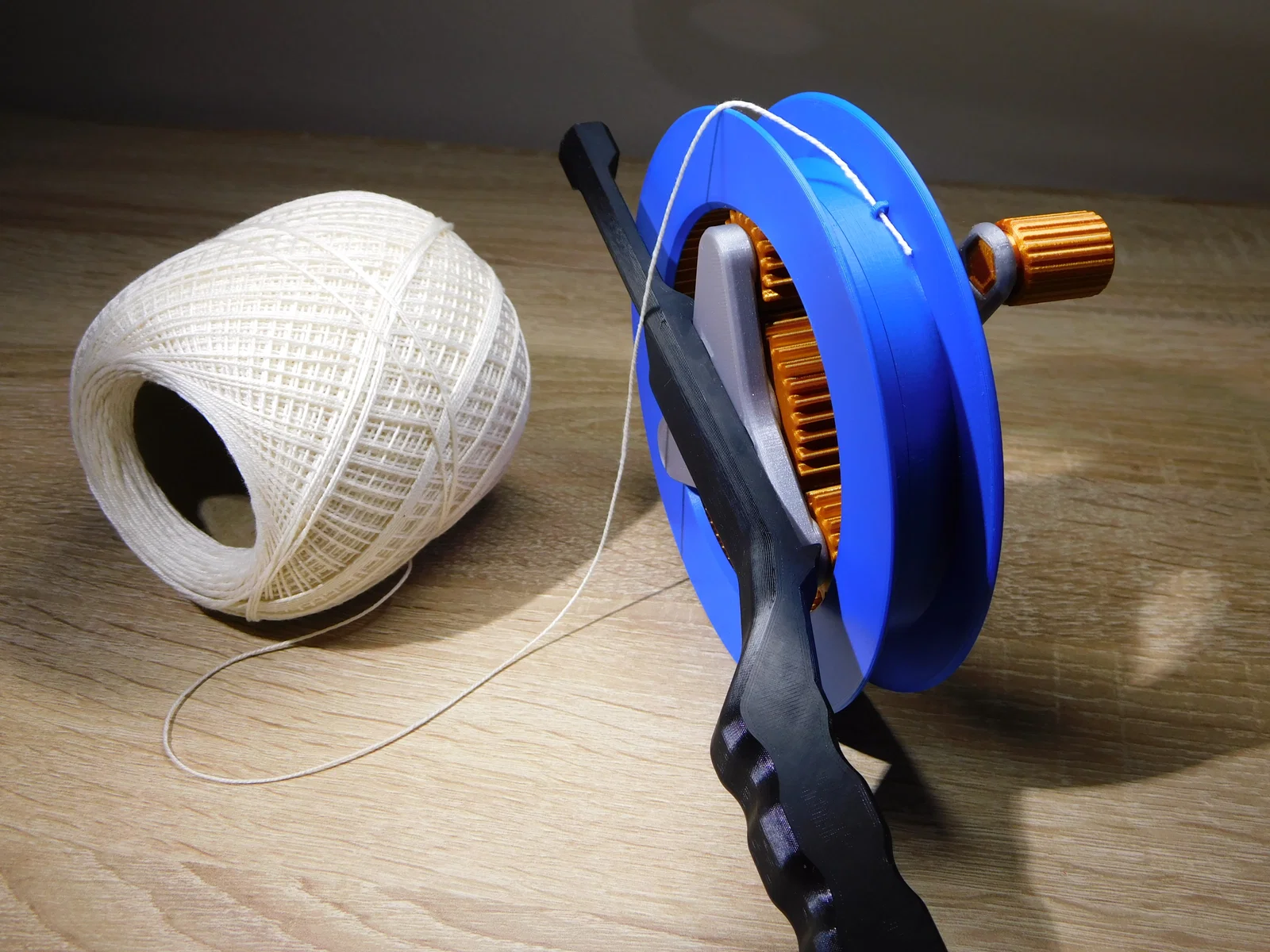

Trên ống cuộn có một lỗ nhỏ để buộc dây

Nếu bạn thấy chỗ nào cải tiến được, hoặc muốn sửa đổi gì, cứ nhắn cho mình.

Chiều cuốn dây ngược với chiều xoay tay!

Để dây không tự nhả, đặt ngón tay của bàn tay đang cầm cuộn vào giữa các bánh răng và bánh răng ngoài
