Mô hình ren tiêu chuẩn PCO28 1810 cho chai PET

Thiết kế ren

Loại ren tiêu chuẩn này được gọi là PCO28 và được sản xuất với hai phiên bản.

PCO28 1810 - tiêu chuẩn ban đầu (trọng tâm của bài viết này)

PCO28 1881 - phiên bản tiết kiệm vật liệu mới hơn với ren ngắn hơn.

Vấn đề của tôi là trên các mô hình có thể in 3D không có mô hình nào có ren PCO28 phù hợp thực sự. Điều này dẫn đến việc tất cả các mô hình ở đây không thực sự kín và với những mô hình dành cho chất lỏng thì chức năng không đạt được. Bạn chỉ nhận thấy điều này khi đọc kỹ các bình luận về những bản in đầu tiên, hoặc sau khi bạn làm ngập căn hộ của mình bằng bản in của riêng bạn.

Những bản tốt hơn có thể được niêm phong bằng băng dính teflon, nhưng loại này không sử dụng được cho ren bạn cần tháo ra thường xuyên, hoặc bằng gioăng cao su, đây là giải pháp tốt hơn nhưng không làm bạn hài lòng.

Trong hầu hết các trường hợp, đó đơn giản là vì người thiết kế mô hình tương ứng đã không suy nghĩ về cách thức hoạt động thực sự của việc niêm phong chai PET. Đối với những người quan tâm, tất cả thông tin cần thiết đều có sẵn từ tổ chức tiêu chuẩn hóa isbt - Hiệp hội Công nghệ Đồ uống Quốc tế

Để cho đầy đủ, tôi cũng đã tải lên các bản vẽ tiêu chuẩn hóa dưới dạng tệp PDF.

Những bản vẽ này cho thấy, với rất nhiều thông tin, mức độ phức tạp của các ren này được cấu tạo như thế nào và các thành phần riêng lẻ được sử dụng để làm gì. Nó cũng được mô tả rõ ràng ở đây những bề mặt nào chịu trách nhiệm niêm phong chai.

Các tệp có thể tải xuống ở đây chứa cả ren được mô hình hóa ban đầu - trong chừng mực chúng được tiêu chuẩn hóa - với tất cả các thành phần, cũng như các biến thể bổ sung được tối ưu hóa cho in 3D. Ren ban đầu chứa 2 vòng bên dưới ren, những vòng này không cần thiết cho việc mô hình hóa các mô hình của riêng bạn.

Cái đầu tiên là vòng niêm phong chống giả mạo hoặc vòng khóa, có lẽ không ai muốn sử dụng ở đây.

Cái thứ hai là rãnh hỗ trợ, chỉ cần thiết cho việc sản xuất chai và dây chuyền chiết rót máy móc. Cả hai chỉ có thể được in gần như chính xác với hỗ trợ, điều mà tôi luôn cố gắng tránh.

Ngoài ra còn có các mô hình không bao gồm các lỗ thông hơi vì chúng chỉ cần thiết cho đồ uống có ga. Chúng đảm bảo rằng nắp có thể được vặn vào một cách có kiểm soát mà không làm áp suất trong chai đột ngột thổi bay nắp. Đối với in 3D, vốn không thể đạt được độ chính xác bề mặt cần thiết, chúng có tính phản tác dụng cao.

Như các mô hình của tôi, tiêu chuẩn kết thúc 5 mm bên dưới rãnh hỗ trợ; bên dưới điều này, mọi nhà sản xuất chai có thể tạo hình chai theo ý muốn của khách hàng.

Thiết kế nắp

Thật thú vị, các nắp không được tiêu chuẩn hóa và có thể được thiết kế bởi nhà sản xuất.

Các mô hình nắp có lẽ thú vị hơn nhiều đối với bạn, vì nó chủ yếu là vấn đề tái sử dụng chai PET được sản xuất công nghiệp.

Cũng có nhiều thiết kế nắp khác nhau. Thật không may, tôi không tìm thấy bản vẽ kỹ thuật chi tiết nào trên mạng và phải tự mình đo lường một số mẫu rồi điều chỉnh cho phù hợp với máy in.

Một loại có lỗ thông hơi, đáp ứng các thông số kỹ thuật cho đồ uống có ga, và một loại khác không có lỗ thông hơi, đối với loại này tôi đã đặc biệt chú ý đến độ kín khi in 3D.

Cả hai loại nắp đều được thử nghiệm trên chai tiêu chuẩn cũng như trên các ren tôi tự in.

Tuy nhiên, chỉ có nắp không có lỗ thông hơi là kín áp và có lẽ chỉ khi chúng được in theo chiều dọc bằng PETG với cùng cài đặt in (không phải cài đặt Prusa tiêu chuẩn, nhưng có trong tệp 3mf).

Ngay cả khi tôi chọn chiều cao lớp chỉ 0.1 (vòi phun 0.4 mm), việc in ren ở một góc (tùy thuộc vào mô hình mà nó sẽ được sử dụng) có lẽ sẽ không còn kín áp nữa.

Để giúp bạn dễ dàng sử dụng các ren này, có các tệp STEP bên cạnh các tệp STL và 3mf thông thường.

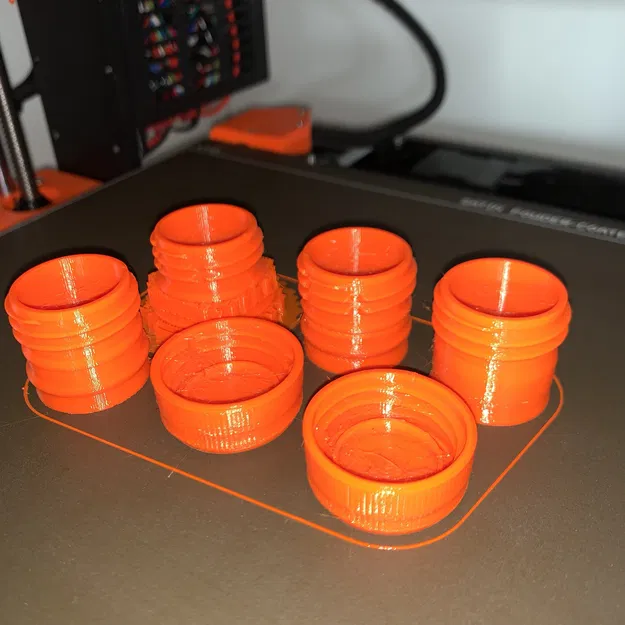

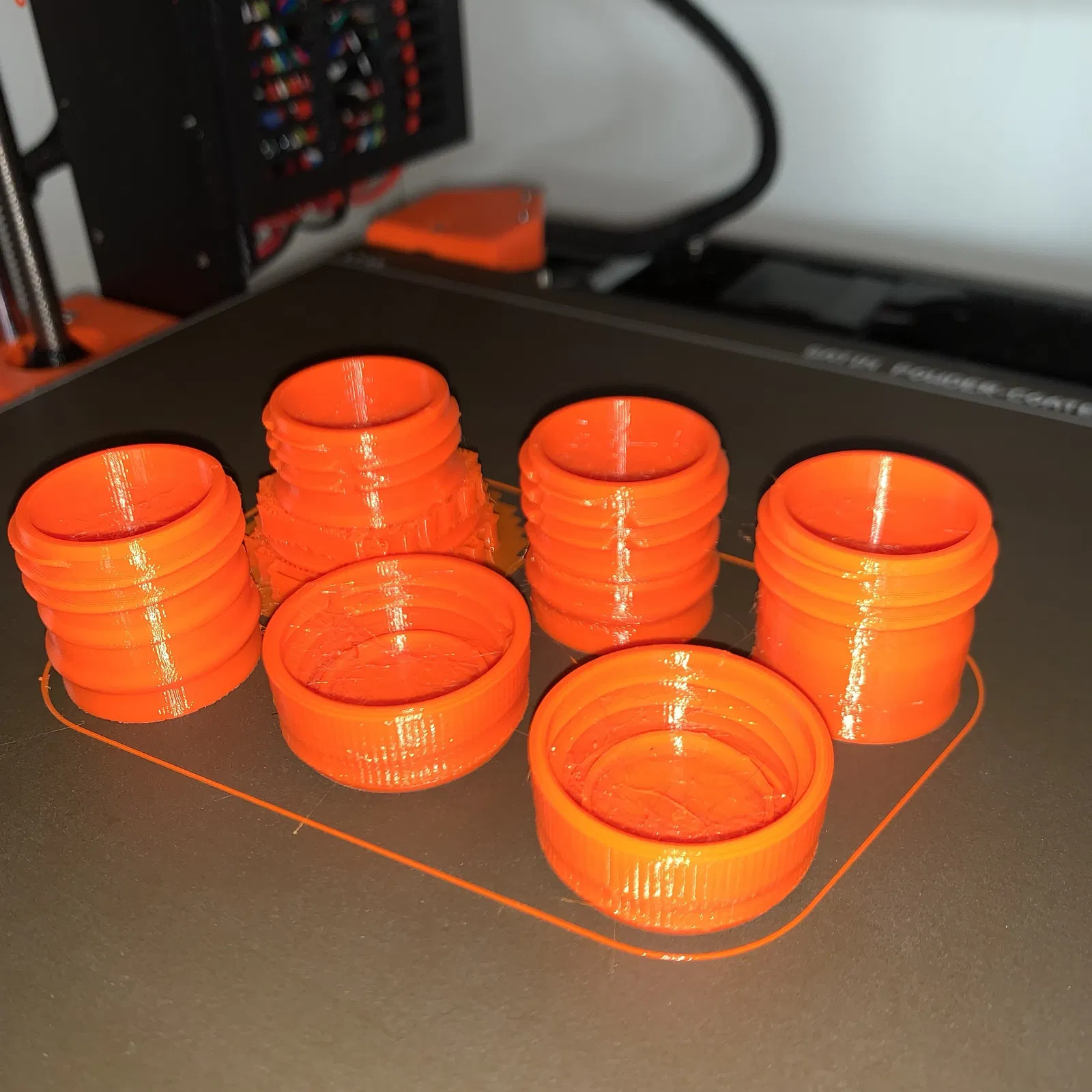

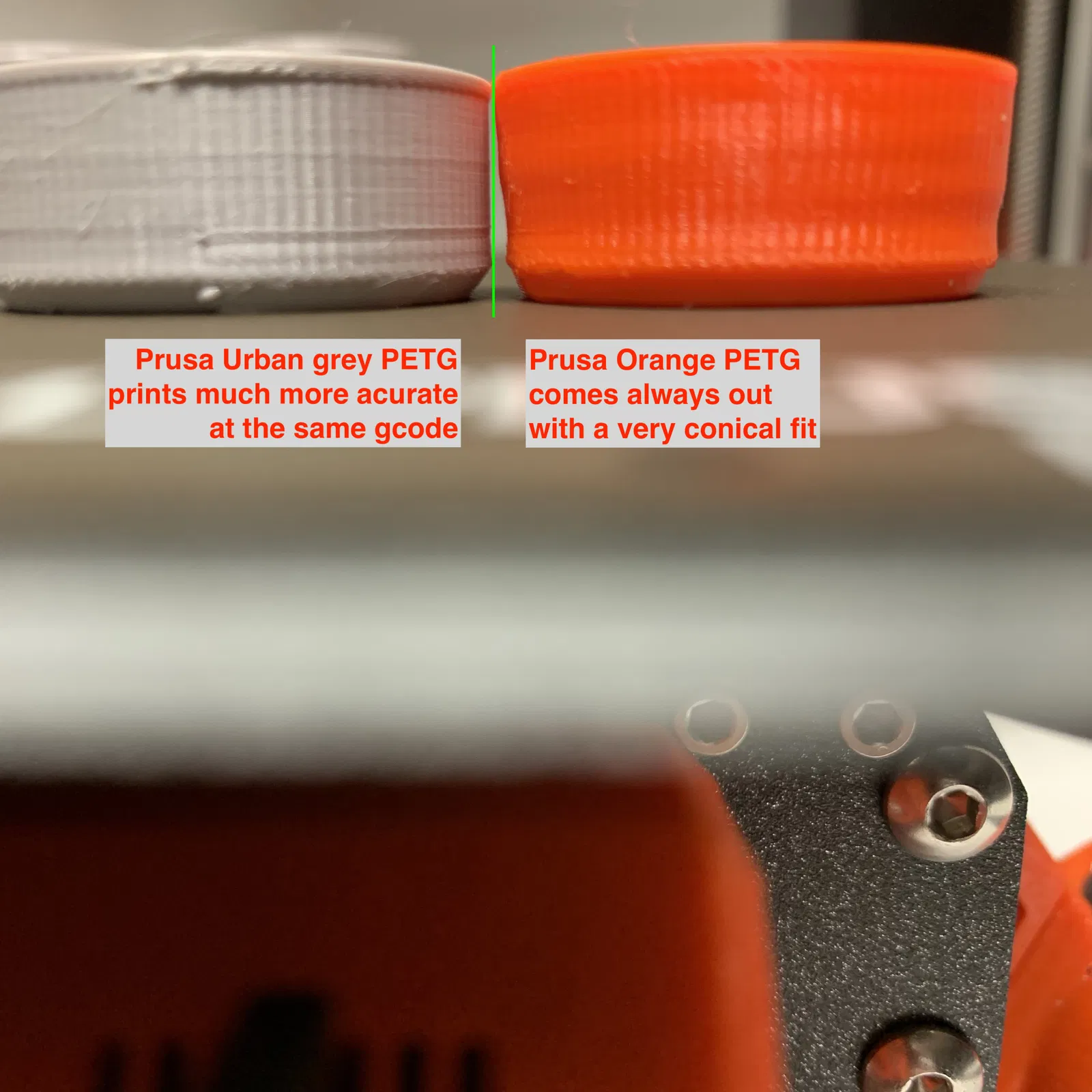

Các bản in thử nghiệm rộng rãi của tôi đã cho thấy rằng PETG được sử dụng cũng tạo ra các kết quả khác nhau. Tôi chưa bao giờ thành công trong việc tạo ra bản in hoạt động (vừa vặn) với Prusa Orange bằng cùng một tệp gcode - các nắp luôn có dạng hình nón (xem hình) và không vừa.

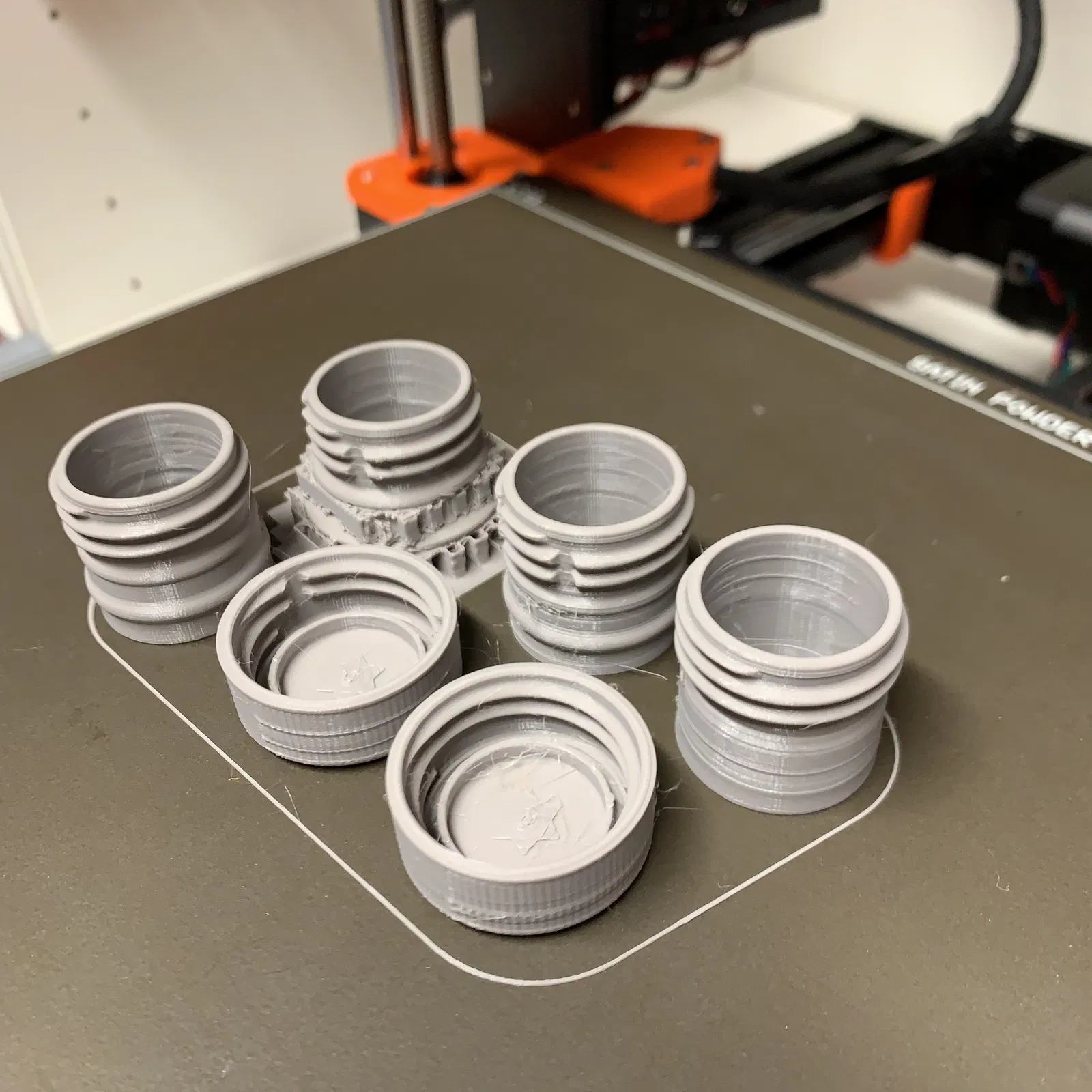

Tôi luôn có kết quả tốt nhất với Prusament urban grey PETG. Vì vậy, việc kiểm tra bản in của bạn ở giai đoạn đầu thiết kế là điều bạn nên xem xét.

Chúc vui vẻ với việc mô hình hóa
